-----Термопары из благородных металлов с коммутационной головкой ОВЕН ДТПS 1Х5-0019.L

Термопары из благородных металлов с коммутационной головкой ОВЕН ДТПS 1Х5-0019.L

Много

Нашли дешевле?

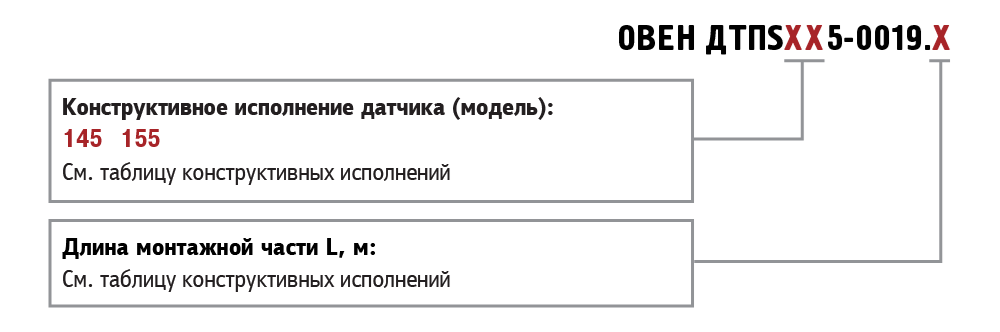

ДТПS Х - 0019 . Х

Длина монтажной части L, мм

250

320

350

400

500

600

630

700

800

1000

1250

1300

1400

1600

2000

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Термопары из благородных металлов с коммутационной головкой ОВЕН ДТПS 1Х5-0019.L

Термопары типа S (платина - 10 % родий/платина)

применяются для измерения высоких температур - до 1300 °С;
возможно кратковременное применение при температуре - до 1600 °С;
возможно применение в окислительной атмосфере;
высокая прочность и твердость корундового чехла;
высокая теплопроводность корундового чехла (сопоставима с теплопроводностью стали 12Х18Н10Т);
износостойкость, в т.ч. на высоких температурах;
высокая коррозийная стойкость, в т.ч. на высоких температурах.

Конструктивное исполнение	Модель	Диаметр платинового электрода	Диаметр платинородиевого электрода	Внешний диаметр	Материал защитной арматуры	Длина термопары
	ДТПS021.1О	0,5 мм	0,4 мм	Не более 4,6 мм	Корунд CER795	Определяется при заказе. 0,2 до 2 м

	ДТПS021.1Э	0,5 мм	0,4 мм	Не более 4,6 мм	Корунд CER795	Определяется при заказе. 0,2 до 2 м

	ДТПS145-0019.L	0,5 мм	0,4 мм	D=12 мм D1=20 мм	Корунд CER795 (0…1300 °С)	250, 320, 400, 500, 630, 800, 1000, 1250, 1600 мм

	ДТПS155-0019.L	0,5 мм	0,4 мм	D=20 мм D1=30 мм	Корунд CER795 (0…1300 °С)	250, 320, 400, 500, 630, 800, 1000, 1250, 1600 мм
Длина L указывается вместе с выводами длиной 30 мм.

Примечания.
* Длина термопары L выбирается при заказе.

Для ДТПХ мод. 145, 155:

температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду - плавное.

Для датчиков ДТПХ145 и ДТПХ155 длина L2 - размер металлической части - варьируется в зависимости от общей длины монтажной части L. В таблице приведены типоразмеры L и L2.

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155
L, мм	L2, мм
250	80
320	80
400	80
500	80
630	80
800	200
1000	400
1250	650
1600	1000
2000*	1400*
* Только мод. 155

Технические характеристики
Характеристика	Значение
Номинальная статическая характеристика	ТПП(S)
Рабочий диапазон измеряемых температур	0…+1300 °С
Класс допуска	2
Показатель тепловой инерции	Не более 5 с - для ДТПS021 Не более 50 с - для ДТПS145 Не более 90 с - для ДТПS155
Материал защитной арматуры	Корунд CER795/12Х18Н10Т

Пример обозначения при заказе: ОВЕН ДТПS021.1Э-0,5/0,2

Это означает, что изготовлению и поставке подлежит термопара «платинородий-платиновая», модель - 021, диаметр термоэлектрода: платинородий - 0,4 мм, платина - 0,5 мм, датчик выполнен с изолированным рабочим спаем, максимальный диаметр одного из термоэлектродов - 0,5 мм, длина термопары - 0,2 м.

Пример обозначения при заказе: ДТПS145-0019.400

Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь «платинородий-платина», материал защитной арматуры - корунд CER795, c диапазоном измерения температуры: 0…+1300 °С, с изолированным рабочим спаем, диаметр термоэлектродов: платинородий - 0,4 мм, платина - 0,5 мм, с металлической коммутационной головкой, длиной монтажной части 400 мм, в корпусе 145.

НСХ	Класс допуска	Диапазон измерения	Пределы допускаемых отклонений ТЭДС от НСХ
К (ХА) N(НН)	2	-40…+333 °C включ.	± 2,5 °C
	2	св. 333…+1300 °C	± 0,0075t°C
	1	-40…+375 °C включ.	± 1,5 °C
	1	св. 375…+1300 °C	± 0,004t°C
L (ХК)	2	-40…+360 °C включ.	± 2,5 °C
L (ХК)	2	св. 360…+600 °C	± (0,700 + 0,005t) °C
J (ЖК)	1	-40…+375 °C включ.	± 1,5 °C
J (ЖК)	1	св. 375…+750 °C	± 0,004t°C
S(ПП)	2	0…+600 °C включ.	1,5 °C
S(ПП)	2	св. 600…+1600 °C	0,0025t°C
t - значение измеряемой температуры °C

Рекомендуемая температура и условия применения термопар ДТП в зависимости от материала арматуры
Материал арматуры монтажной части ДТП	Рекомендуемые температуры применения, °С	Условия применения	Температура окалинообразования, °С	Особенности применения
Нержавеющие аустенитные стали 12Х18Н10Т 08Х18Н10Т AISI304	800	Неподвижные окислительные или нейтральные жидкие, газообразные среды	850	Неустойчивы в серосодержащих средах, в серной, соляной, фтороводородной (плавиковой), горячей фосфорной, кипящих органических кислотах
Нержавеющие аустенитные стали 12Х18Н10Т 08Х18Н10Т AISI304	600	воздействие механических нагрузок	850
Нержавеющая аустенитная сталь 10Х23Н18	900	Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок	1050	Стойкость к коррозии при высоких температурах; стойкость к воздействию агрессивных сред . Широко применяется в нефтехимии.
Нержавеющая Тугоплавкая аустенитная Сталь AISI310 (российский аналог: 20Х25Н20С2)	1100	Неподвижные окислительные или нейтральные газообразные среды	1100	Хорошая сопротивляемость окислению и воздействию серы, устойчива к кислым водным растворам, хлорной коррозии, к цианистым и нейтральным расплавам солей при высоких температурах. Устойчива в атмосфере, содержащей СО2, при температуре до 900 °С
	1050	Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен	1100
Нержавеющая аустенитная сталь AISI316	900	Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок, режим теплосмен	925	Хорошая сопротивляемость окислению и воздействию кислот. Резистентна к соленой воде, появлению каверн и раковин
Нержавеющая аустенитная сталь AISI321	800	Неподвижные окислительные или нейтральные газообразные среды	850	Высокая стойкость к ряду агрессивных сред, включая горячие неочищенные нефтепродукты и газообразные продукты горения. Устойчива в атмосфере, содержащей СО2, при температуре до 650 °С
Нержавеющая аустенитная сталь AISI321	600	Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен	850
Нержавеющая Ферритная сталь 15Х25Т	1000	Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок, режим теплосмен	1050	Для замены 12Х18Н10Т при повышенных температурах. Устойчива в серосодержащих средах. Не рекомендуется воздействие ударных нагрузок
Сплав на железо- никелевой основе ХН45Ю (ЭП 747)	1100	Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок	1300	Не рекомендуется воздействие абразивных частиц, движущихся в высокоскоростном газообразном потоке
Керамика МКРц	1100	Высокотемпературные газообразные среды	-	Не рекомендуется воздействие механических нагрузок.
Корунд CER795 ( ≈ 95% Al2O3)	1300 (1600 кратковременно)	Высокотемпературные газообразные среды	-	Высокая твердость и газоплотность. Не рекомендуется воздействие ударных нагрузок.
Карбид кремния SiC	1250	Расплавы солей (кроме хлорида бария); расплавы цветных металлов (кроме алюминия)	-	Высокая твердость и износостойкость
