Термометры биметаллические общетехнические, осевое присоединение (Тип БТ, серия 211)

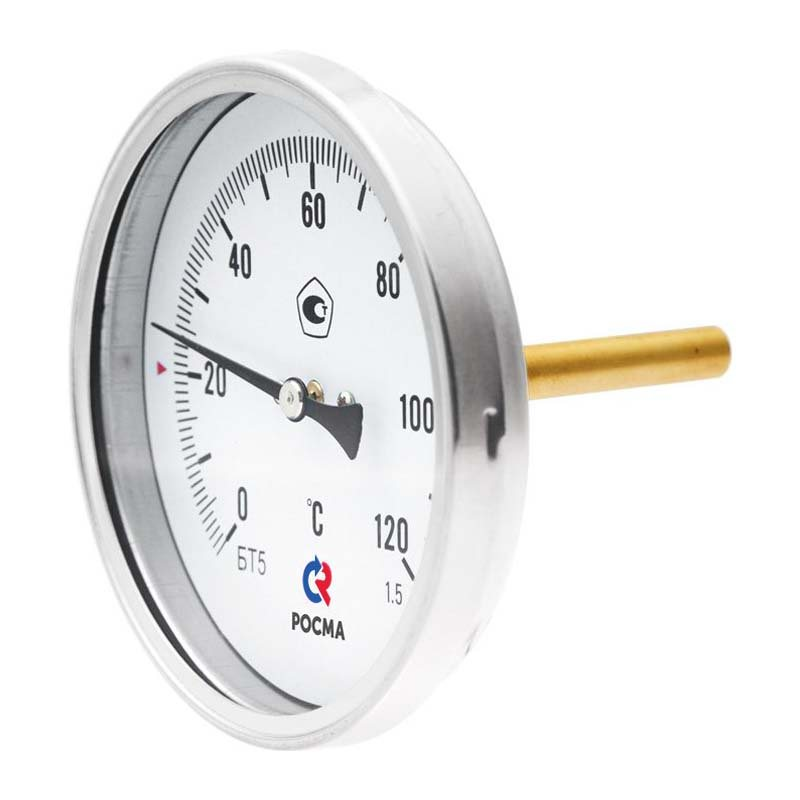

Тип БТ, серия 211. Термометр биметаллический (осевое присоединение) в комплекте с защитной латунной* погружной гильзой. Прибор предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток - из нержавеющей стали.
Область применения: системы кондиционирования, теплоснабжения, водоснабжения.
При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.
* - при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы - нержавеющая сталь 12Х18Н10
Диаметр корпуса, мм 63, 80, 100, 150 |
Циферблат Алюминий, шкала черная на белом фоне |
Класс точности Ø63 - 2,5 Ø80, 100, 150 - 1,5 |
Стекло Минеральное |
Диапазон показаний температур, °С -50…+50; -40…+60; 0…+60; 0…+100; 0…+120; 0…+160; 0…+200; 0…+250; 0…+350; 0…+450 |
Резьба присоединения (на гильзе) G½ или M20×1,5 |
Диапазон рабочих температур, °C Окружающая среда: -10…+60 |
Рабочее давление (на гильзе), МПа 10 (латунная гильза с погружной частью длиной до 100 мм) 2,5 (латунная гильза с погружной частью длиной более 100 мм) 25 (гильза из нержавеющей стали 08Х18Н10) |
Длина погружной части, мм Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм) Ø63 46**** / 64**** / 100 / 150 / 200 / 250 / 300 Ø80 46**** / 64 / 100 / 150 / 200 / 250 / 300 Ø100 46**** / 64 / 100 / 150 / 200 / 250 / 300 Ø150 64 / 100 / 150 / 200 / 250 / 300 **** - кроме t°= 0... +450 °С |
Регулировка На штоке (для Ø63) или на корпусе с тыльной стороны |
Чувствительный элемент Биметаллическая спираль |
Межповерочный интервал 3 года |
Шток Нержавеющая сталь 08Х18Н10 |
Климатическое исполнение Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 2.1 по ГОСТ 15150 |
Корпус IP54, коррозионностойкая сталь 12Х15Г9НД |
Техническая документация ТУ 4211-001-4719015564-2008 |
Кольцо Коррозионностойкая сталь 12Х15Г9НД, Ø63 - запрессованное Ø80, 100, 150, 160 - байонетное |
Тип | Ø | D1 | D2 | D3 | D4 | b | e | L | L1 | S | G | Вес |
---|---|---|---|---|---|---|---|---|---|---|---|---|
БТ-31.211 | 63 | 64 | - | 6 | 9 | 11 | - | 46 / 64 / 100 / 150 / 200 / 250 / 300 | 9 | 19 | G½ или M20×1,5 | 0,13 |
БТ-41.211 | 80 | 81 | 75 | 19 | 10 | 0,17 | ||||||
БТ-51.211 | 100 | 107 | 99 | 19 | 10 | 0,23 | ||||||
БТ-71.211 | 150 | 161 | 148 | 22 | 18 | 64 / 100 / 150 / 200 / 250 / 300 | 0,47 |
В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.
При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы.
При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).
На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм --> 150мм, 200мм --> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.
При монтаже вращать прибор разрешается только за шестигранник гильзы или за шестигранник на штоке (для термометров без гильзы) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.
Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.
