Твердотельные реле Shenler серии RSD (Тип управления - DC постоянный ток)
Новинка
Много
Нашли дешевле?

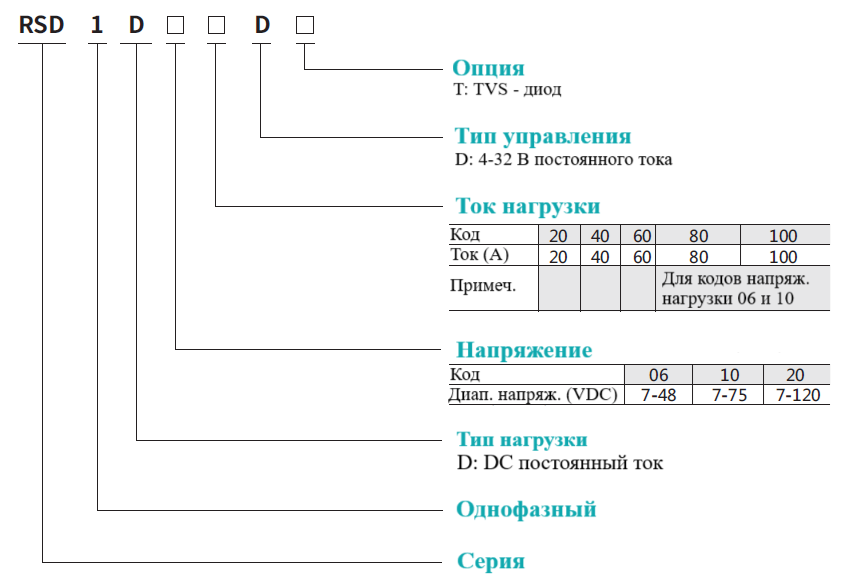

RSD-1D
Х
Х
D
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Твердотельные реле Shenler серии RSD (Тип управления - DC постоянный ток)
|
Продукция Shenler прошла сертификацию CQC, сертификацию системы качества ISO9001, сертификацию CP, сертификацию UL в Соединенных Штатах, сертификацию CE, ROSH, TUV в Европейском Союзе, сертификацию EAC в России, сертификацию UKCA в Соединенном Королевстве, Великобритании и Северной Ирландии и сертификацию CSA в Канаде. |
|
- 1 замыкающий контакт (SPST), выход на постоянный или переменный ток
- Без механических износовых элементов и искрения, увеличенный срок службы
- MOSFET-выход для DC, TRIAC или SCR-выход для AC, быстрое переключение
- Опторазвязка с высоким изоляционным напряжением
- Широкий диапазон управляющего напряжения, светодиодная индикация
- Дополнительно: защитный кожух IP20, монтаж на панель
- Применяется в системах терморегулирования, управлении электронагревателями, станках с ЧПУ, электромагнитных клапанах, приводах и других автоматизированных системах.
| Входные параметры (Ta=25℃) | |
|---|---|
| Диапазон управляющего напряжения | 4~32VDC |
| Минимальное напряжение включения | 4VDC |
| Максимальное напряжение отключения | 1VDC |
| Диапазон управляющего тока | 6~20mA |
| Выходные параметры (Ta=25℃) |
|---|
| Диапазон напряжения нагрузки (VDC) | RSD-1D06XXD | RSD-1D10XXD | RSD-1D20XXD | ||||||||||
| Напряжение блокировки (VDC) | 7-48 | 7-75 | 7-120 | ||||||||||
| Максимальный ток нагрузки (А) | 60 | 100 | 200 | ||||||||||
| Максимальный ток нагрузки (А) | 20 | 40 | 60 | 80 | 100 | 20 | 40 | 60 | 80 | 100 | 20 | 40 | 60 |
| Максимальный импульсный ток | 110 | 160 | 200 | 260 | 300 | 90 | 140 | 180 | 220 | 280 | 80 | 160 | 200 |
| Максимальная частота ШИМ (Гц)* | 900 | 700 | 700 | 500 | 500 | 900 | 600 | 600 | 400 | 400 | 800 | 600 | 400 |
| Максимальное падение напряжения (В) | ≤1 | ≤1.2 | |||||||||||
| Максимальный ток утечки в выключенном состоянии (мА) | ≤0.3 |
| Минимальный ток нагрузки (мА) | ≥2 |
| Максимальное время проводимости (мс) | 1 |
| Максимальное время отключения (мс) | 1 |
| Другие параметры (Ta=25℃) |
|---|
|
Напряжение диэлектрической прочности (50/60 Гц) |
Между входом и выходом | 2500 В переменного тока (Vrms) |
| Вход/Выход на основание | 2500 В переменного тока (Vrms) | |
| Сопротивление изоляции | 1000MΩ | |
| Диапазон рабочей температуры | -30℃~+80℃ | |
| Диапазон температуры хранения | -40℃~+100℃ | |
| Диапазон рабочей влажности окружающей среды | 35～85%RH (Без конденсата) | |
| Способ охлаждения | Для токов свыше 60 А требуется принудительное охлаждение вентилятором | |
| Вес устройства | 90 г | |
* - Примечание: Для номинала ШИМ необходимо приложить напряжение не менее 8 В постоянного тока к управляющему входу.
|
|
|

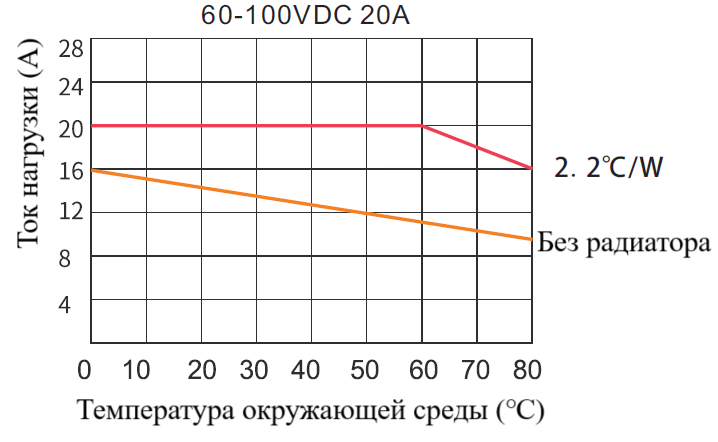

| 60-100VDC 20A | 60-100VDC 40A |
|---|---|
|
|
|

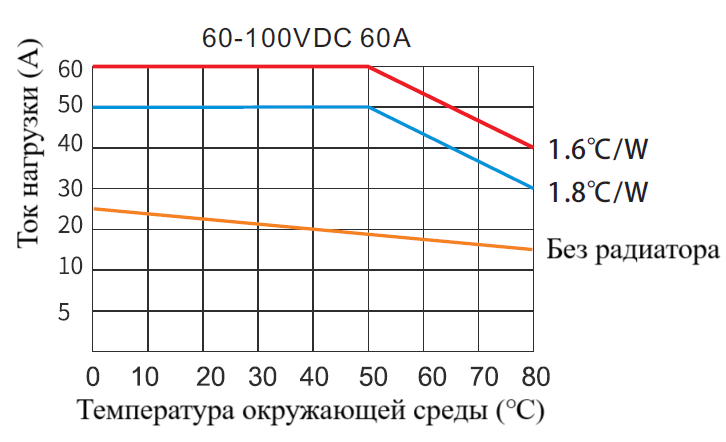

| 60-100VDC 60A | 60-100VDC 80A |
|
|
|
| 60-100VDC 100A | 200VDC 20A |
|
|
|
| 200VDC 40A | 200VDC 60A |
С учетом пускового тока нагрузки и перегрузочной способности реле, для обеспечения долгого срока службы и высокой надежности рекомендуется выбирать коэффициент запаса по току в соответствии с типом нагрузки, указанным в таблице ниже.
| Тип нагрузки | Резистивная нагрузка | Нагревательный элемент | Лампа накаливания | Трансформатор / электромагнит | Двигатель |
|---|---|---|---|---|---|
| Коэффициент мощности | 1.0 | 0.7 | 0.5 | 0.4 | 0.2 |
| Коэффициент усиления | 1.5 | 2 | 2.5 | 4 | 7 |
1. Обязательно установите предохранитель, автоматический выключатель и другое защитное оборудование на стороне питания для предотвращения короткого замыкания.

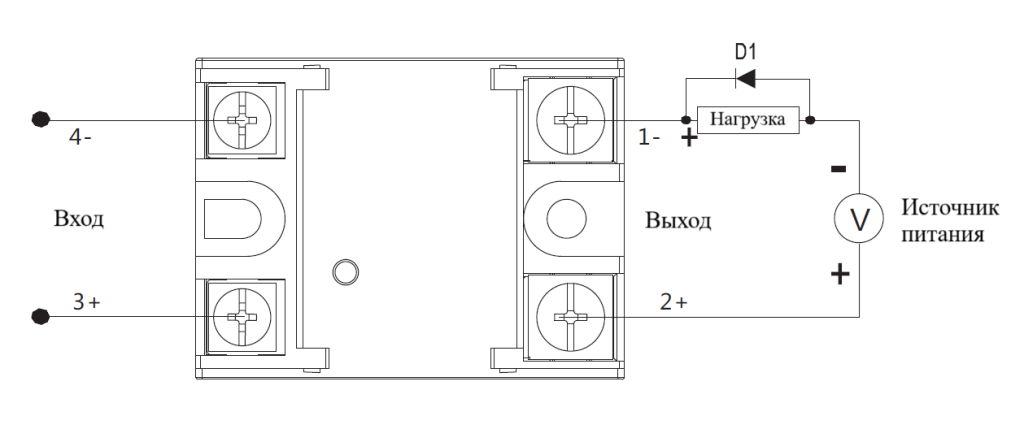

2. При подключении индуктивной нагрузки обязательно установите диод с обратным параллельным включением на конце нагрузки!
3. Используйте винты M5 и пружинные шайбы с крутящим моментом 2 Н·м. После 3 часов эксплуатации затяните их снова с тем же моментом, чтобы обеспечить плотное соединение и надежную установку между платой твердотельного реле и радиатором.
4. Для подключения продукта необходимо использовать стандартный провод, сечением 5-8 А на квадратный миллиметр. Терминал должен обеспечивать надежное соединение. Слабое соединение приведет к чрезмерному нагреву и повреждению реле. В условиях высокой температуры и влажности также рекомендуется покрыть соединительную часть проводящим составом.
5. Входной терминал - стандартный винт M4, крутящий момент затяжки проводки составляет (1,2-1,4) Н·м. Выходной терминал - стандартный винт M5, крутящий момент затяжки проводки составляет (1,5-1,8) Н·м.
6. Не подключайте ток выше номинальных характеристик, иначе это может вызвать чрезмерный нагрев оборудования.
7. Не применяйте напряжение, превышающее номинальное, на входной и выходной цепях, и обращайте внимание на неправильное подключение полярности, иначе реле может выйти из строя или сгореть.
8. Требования к установке: устройство должно быть установлено вертикально на шасси с хорошими условиями вентиляции, чтобы максимально использовать условия теплоотведения за счет конвекции воздуха. При установке двух или более устройств рядом оставьте достаточный зазор.

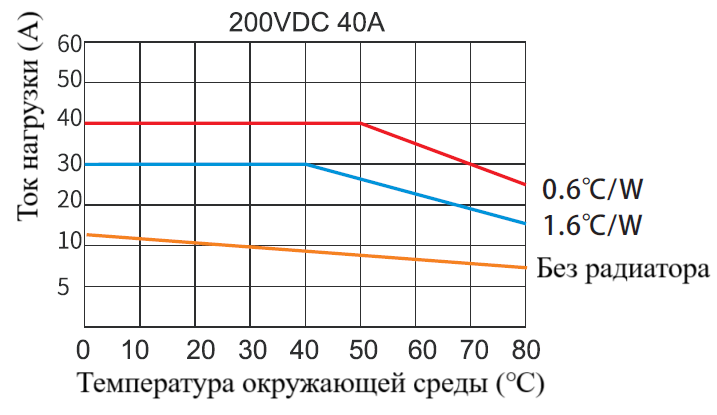

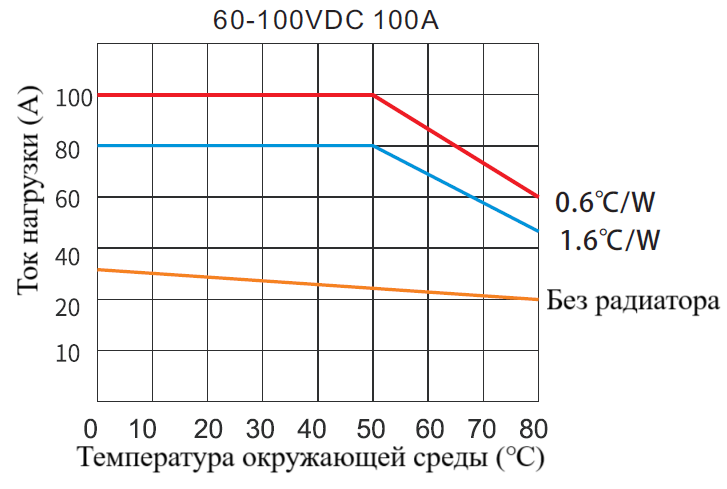

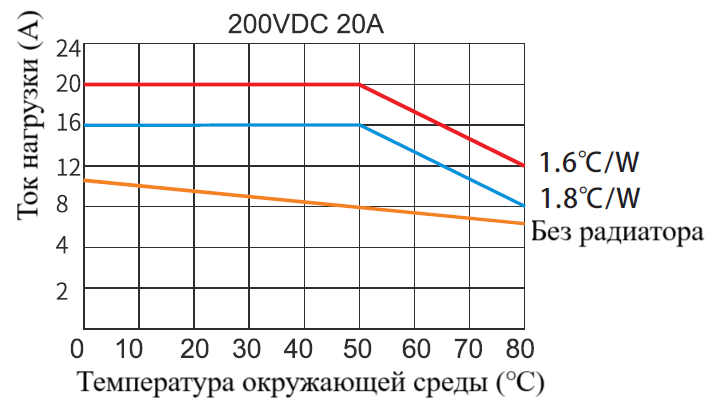

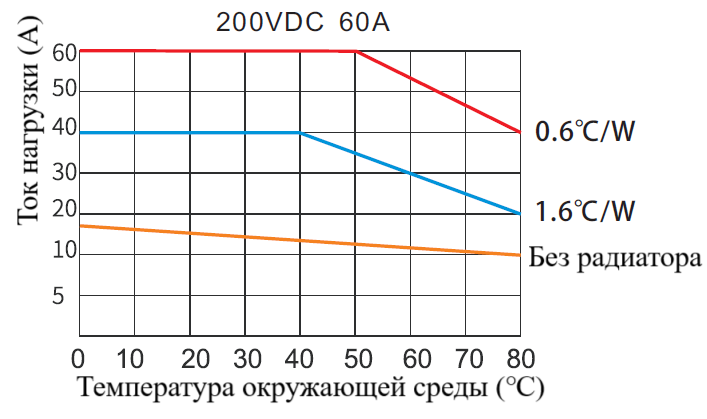

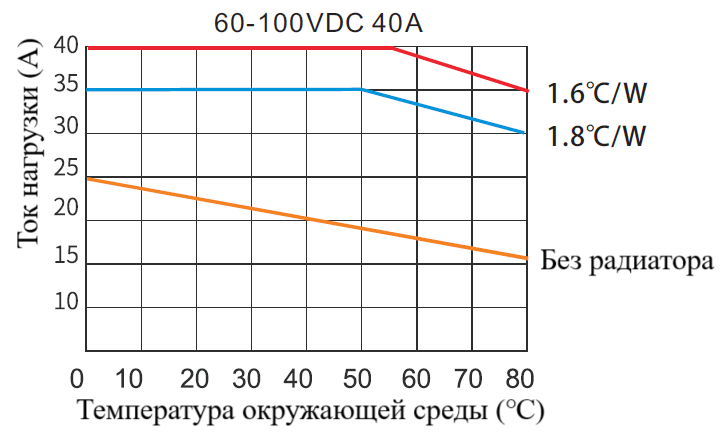

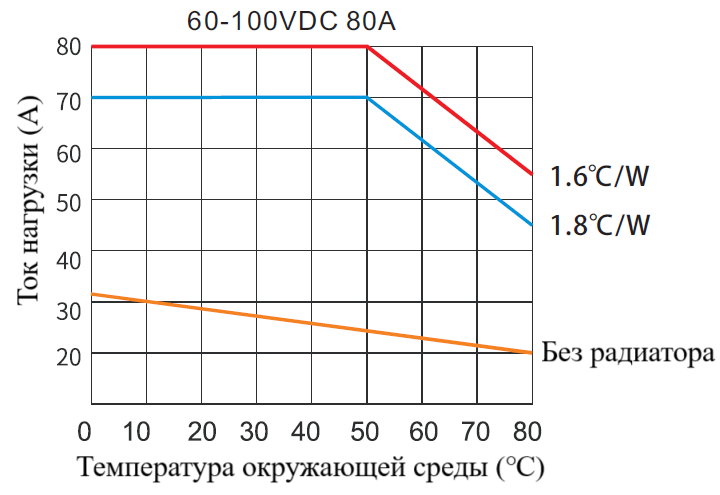

9. При высокой температуре окружающей среды продукта обратитесь к "Графикам работы" для проверки температуры тока на кривой при дерейтинге. Когда температура превышает 60 ℃, необходимо обеспечить воздушное охлаждение, чтобы температура основания продукта не превышала 80 ℃.
10. Перед установкой, обслуживанием и другими операциями обязательно отключите питание, чтобы избежать поражения электрическим током!
