------Контакторы переменного тока NXC, (6...630А)

Контакторы переменного тока NXC, (6...630А)

Много

Нашли дешевле?

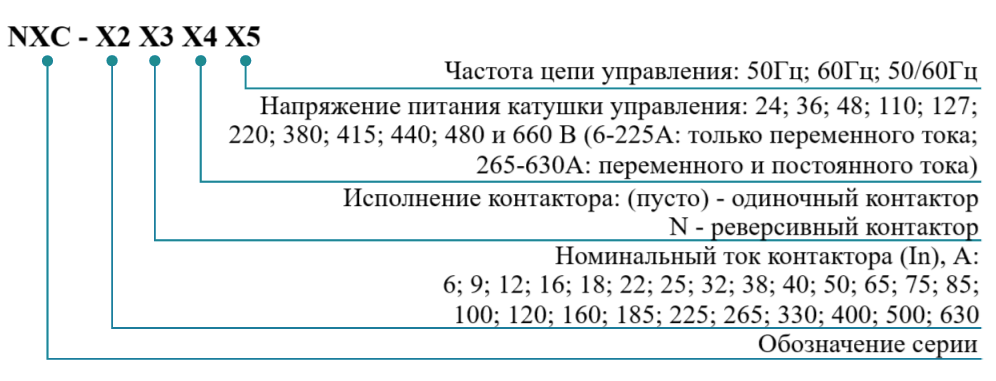

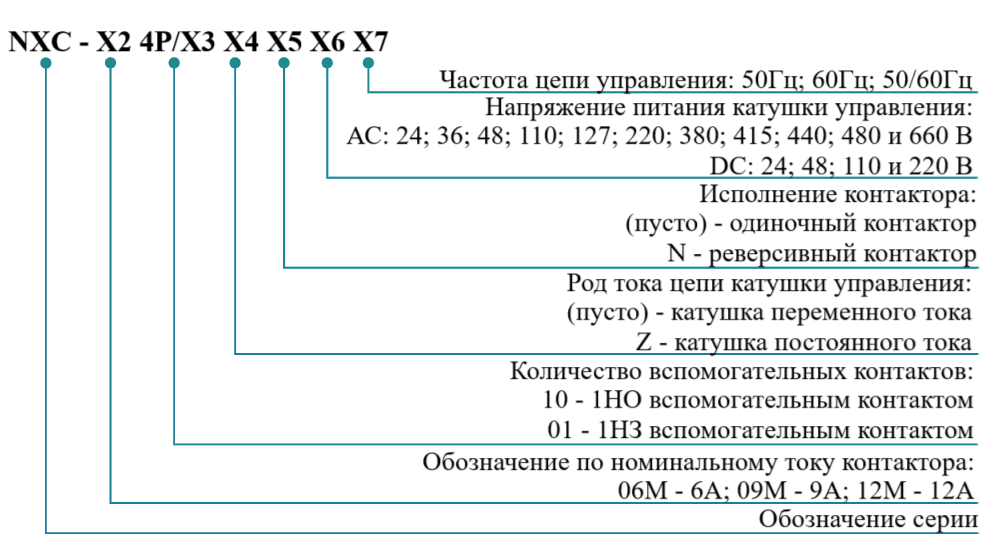

NXC- X X Х 50Гц

Номинальный ток, А

12A

16A

18A

25A

32A

38A

40A

50A

65A

85A

100A

120A

160A

185A

225A

265A

330A

400A

500A

630A

Напряжение

24АС

24 В AC - Катушка управления

36АС

36 В AC - Катушка управления

48АС

48 В AC - Катушка управления

110АС

110 В AC - Катушка управления

127АС

127 В AC - Катушка управления

110-127AC/DC

127 В AC/DC - Катушка управления

220AC

220 В AC - Катушка управления

220-240AC/DC

220-240 В AC/DC - Катушка управления

380AC

380 В AC - Катушка управления

380-415AC/DC

380-415 В AC/DC - Катушка управления

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

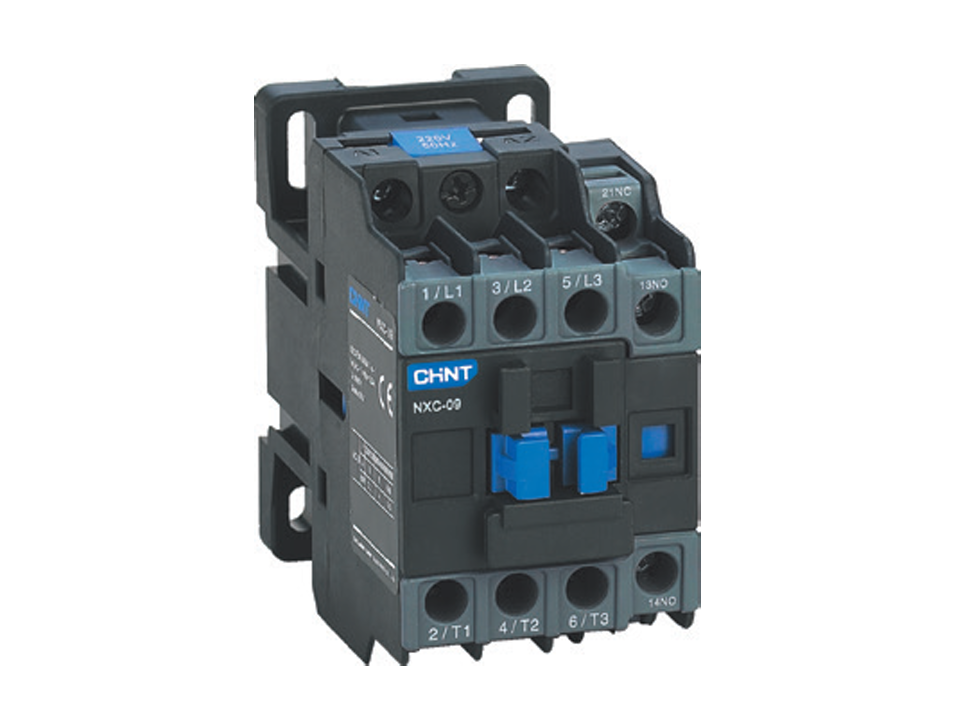

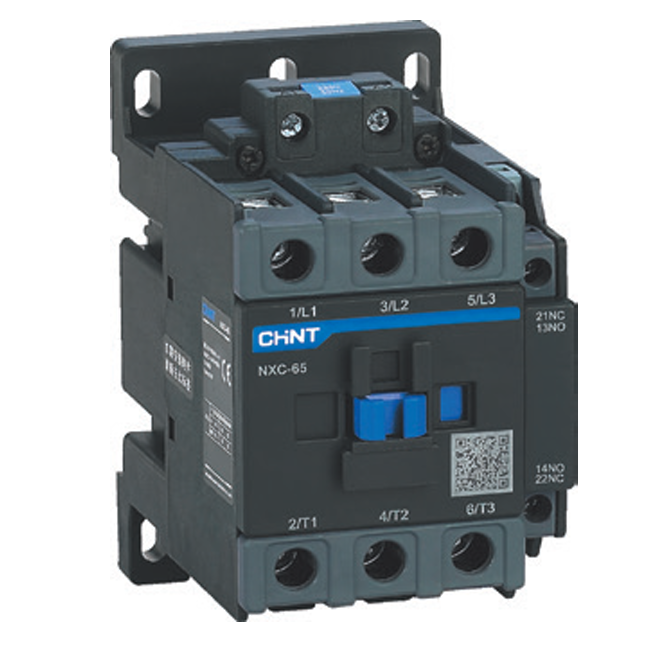

Контакторы переменного тока NXC, (6...630А)

Контакторы серии NXC предназначены для применения в сетях переменного тока частотой 50/60Гц напряжением до 690В и номинальным током до 630А для частых пусков и управление двигателями. Контакторы могут быть объединены с соответствующим тепловым реле для защиты цепей от токов перегрузки.

Примечание. Контакторы на ток 6-100 A имеют вспомогательные контакты в исполнении 1НО+1НЗ, а контакторы на ток 120-630 A - 2НО+2НЗ.

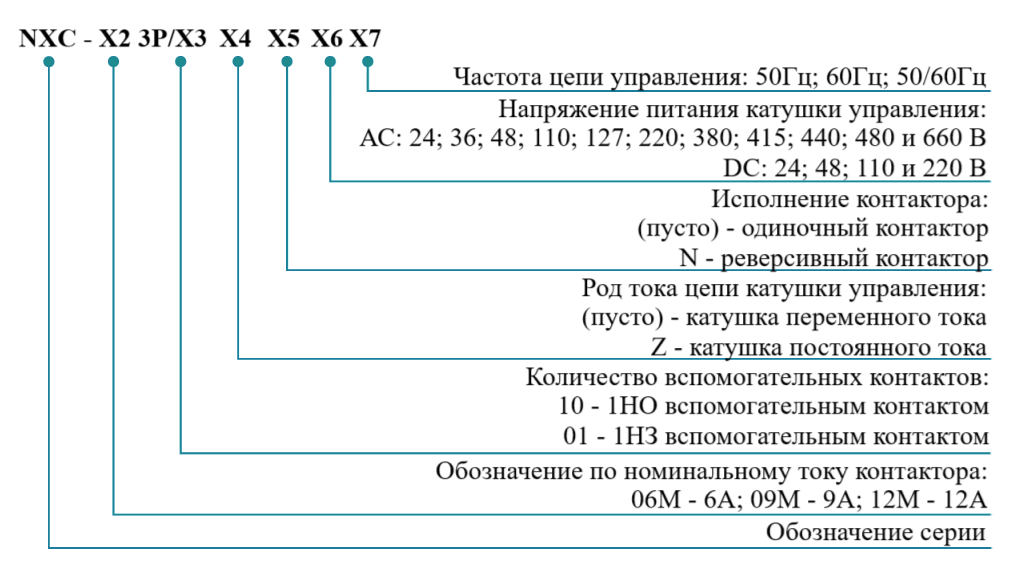

Примечание. условное обозначение NXC-12 230В 50Гц - это контактор переменного тока категории применения AC-3, с номинальным током 12 А при напряжении главной цепи 380/400 В; вспомогательные контакты: 1НО+1 НЗ; напряжение и частота катушки управления - АС230 В и 50Гц.

▶ Степень защиты: IP20 (NXC-06-38: ); IP10 (NXC-40-100); IP00 (NXC-120-630)
▶ Рабочая температура: от -35°С до +70°С
▶ Высота над уровнем моря: не более 2000м
▶ Допустимая влажность: в месте установки не должна превышать 50% при температуре 70°С
▶ Уклон монтажной поверхности относительно вертикальной плоскости: не более 5°
▶ Место эксплуатации: без механических воздействий, ударов и вибрации
▶ Степень загрязнения: 3
▶ Категория размещения: III

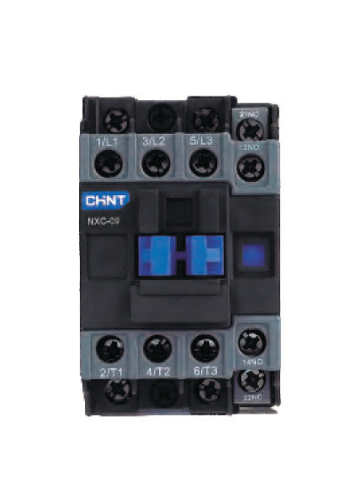

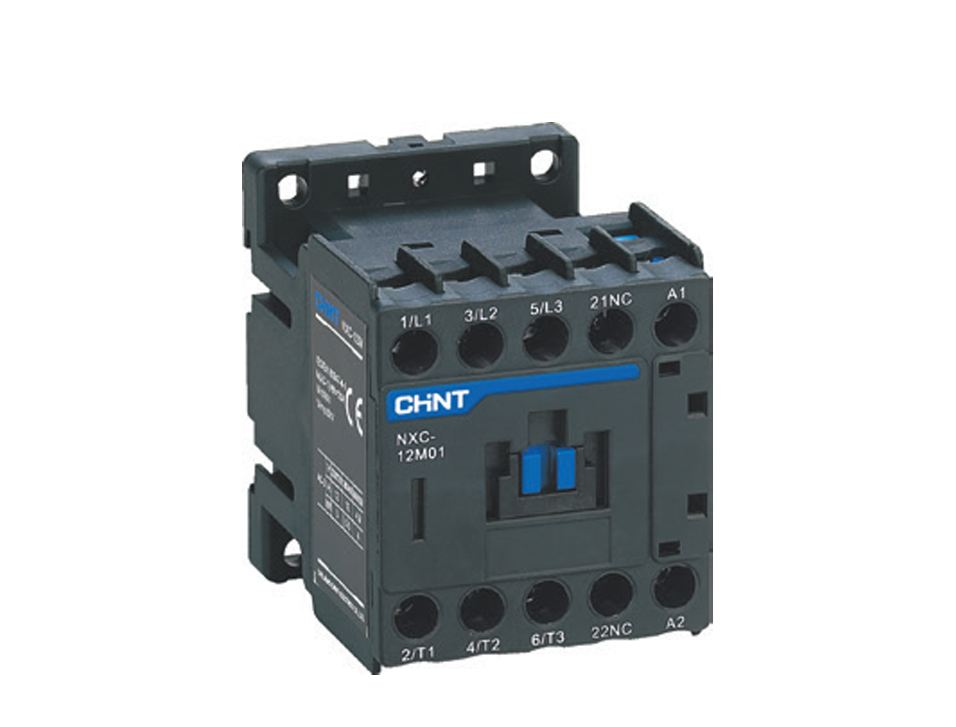

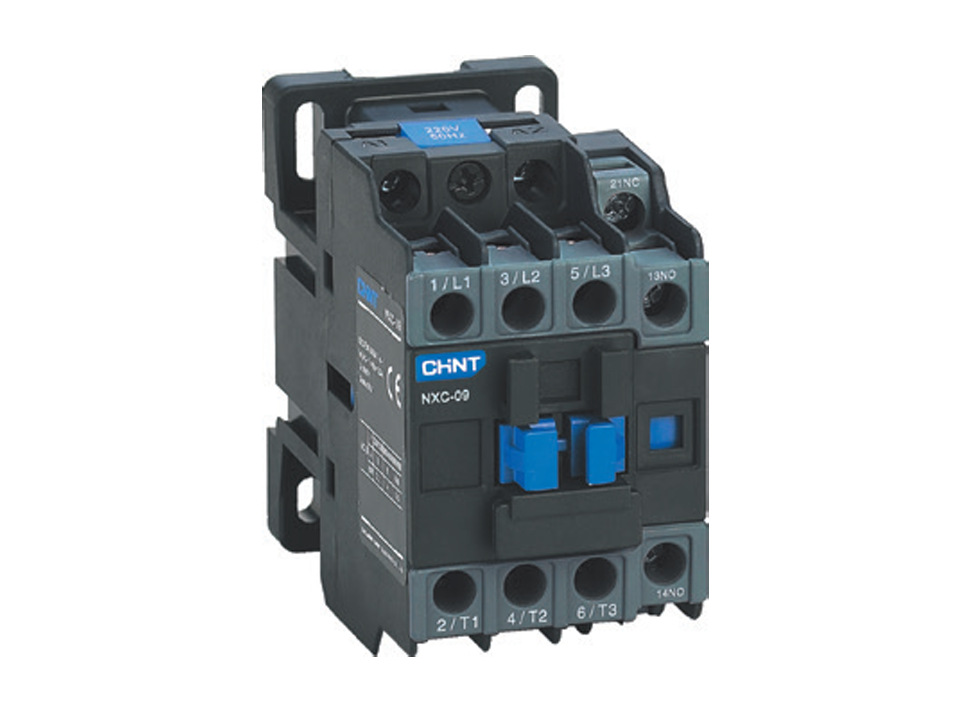

Модель контактора				NXC-06M	NXC-09M	NXC-12M	NXC-06	NXC-09	NXC-12	NXC-16	NXC-18	NXC-22

Исполнение контактора				06M÷12M			06÷16				18÷22
Условный тепловой ток (Ith), A				20	20	20	20	20	25	25	32	32
Номинальное напряжение изоляции, Ui (В)				690
Номинальное импульсное выдерживаемое напряжение, Uimp (кВ)				6			8
Номинальная включающая способность				Ток включения: 10×Ie (AC-3) или 12×Ie (AC-4)
Номинальная отключающая способность				Ток отключения: 8×Ie (AC-3) или 10×Ie (AC-4)
Ном. рабочий ток (Ie), A	220/230В		AC-1	20	20	20	20	20	25	25	32	32
			AC-3	6	9	12	6	9	12	16	18	22
			AC-4	6	9	12	6	9	12	16	18	22
	380/400В		AC-3	6	9	12	6	9	12	16	18	22
	380/400В		AC-4	6	9	9	6	9	12	12	18	18
	660/690В		AC-3	3,8	4,9	4,9	3,8	6,6	8,9	8,9	12	14
	660/690В		AC-4	3,8	4,9	4,9	3,8	6,6	8,9	8,9	12	14
Ном. мощность цепи управления	AC-3 (кВт)	220V/230V		1,5	2,2	3	1,5	2,2	3	3	4	5,5
		380V/400V		2,2	4	5,5	2,2	4	5,5	7,5	7,5	11
		660V/690V		3	4	4	3	5,5	7,5	7,5	10	11
Электрическая износостойкость, х10⁴			AC-3	120
Электрическая износостойкость, х10⁴			AC-4	См. "Количество коммутационных циклов в зависимости от тока"
Механическая износостойкость, х10⁴				1200
Количество и исполнение силовых контактов				3НО, 4НО, 2НО+2НЗ			3НО
Тип защитного предохранителя				gG20	gG20	gG25	NT00-20	NT00-20	NT00-25	NT00-25	NT00-32	NT00-32
Подходящее тепловое реле				NXR-12			NXR-25
Встроенный вспомогательный контакт			3P	1НО или 1НЗ			1НО+1НЗ
Встроенный вспомогательный контакт			4P	-

Цепь управления		Модель контактора		NXC-06M	NXC-06	NXC-18
Присоединение главной цепи	Кол-во и сечение кабелей (мм²)	Гибкий провод	1	1÷2,5	1÷4	1,5÷6
		Гибкий провод	2	1÷1,5	1÷2,5	1,5÷4
		Жесткий провод	1	1÷2,5	1÷4	1,5÷6
		Жесткий провод	2	1÷2,5	1÷4	1,5÷6
	Размер винта			M3	M3,5	M3,5
	Момент затяжки (Н·м)			0,8	1,2	1,2
Присоединение цепи управления	Кол-во и сечение кабелей (мм²)	Гибкий провод	1	1÷2,5	1÷1,5
		Гибкий провод	2	1÷1,5	1÷1,5
		Жесткий провод	1	1÷2,5	1÷1,5
		Жесткий провод	2	1÷2,5	1÷1,5
	Размер винта			M3	M3,5
	Момент затяжки (Н·м)			0,8	1,2

Модель контактора		NXC-06M	NXC-06	NXC-18
Номинальное напряжение катушки управления	Перем. ток 50 Гц	24; 36; 48; 110; 127; 220; 380; 415	24; 36; 48; 110; 127; 220; 380; 415
Номинальное напряжение катушки управления	Пост. ток	24; 48; 110; 220	-
Напряжение управления	Срабатывание	(0,75-1,20)Us	(0,7-1,20)Us
Напряжение управления	Отпускание	Перем. ток: (0,2-0,7)Us Пост. ток: (0,1-0,7)Us	(0,2-0,65)Us
Потребляемая мощность катушки (ВА)	Срабатывание	25÷40	40÷60	40÷60
Потребляемая мощность катушки (ВА)	Удержание	9	9,5	9,5
Рассеиваемая мощность (Вт)	Перем. ток	1÷3	1÷3	1÷3
Рассеиваемая мощность (Вт)	Пост. ток	-	-	-

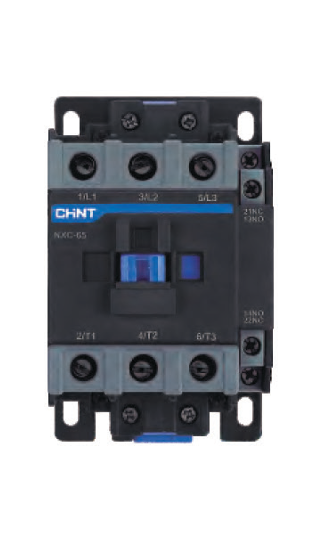

Модель контактора				NXC-25	NXC-32	NXC-38	NXC-40	NXC-50	NXC-65	NXC-75	NXC-85	NXC-100

Исполнение контактора				25÷38			40÷65			75÷100
Условный тепловой ток (Ith), A				40	50	50	60	60	60	90	100	110
Номинальное напряжение изоляции, Ui (В)				690
Номинальное импульсное выдерживаемое напряжение, Uimp (кВ)				8
Номинальная включающая способность				Ток включения: 10×Ie (AC-3) или 12×Ie (AC-4)
Номинальная отключающая способность				Ток отключения: 8×Ie (AC-3) или 10×Ie (AC-4)
Ном. рабочий ток (Ie), A	220/230В		AC-1	40	50	50	60	80	80	90	100	110
			AC-3	25	32	38	40	50	65	75	85	100
			AC-4	25	32	25	40	50	65	75	85	100
	380/400В		AC-3	25	32	38	40	50	65	75	85	100
	380/400В		AC-4	25	32	32	40	50	65	75	85	100
	660/690В		AC-3	18	22	22	34	39	42	42	49	49
	660/690В		AC-4	18	22	22	34	39	42	42	49	49
Ном. мощность цепи управления	AC-3 (кВт)	220V/230V		5,5	7,5	9	11	15	18,5	22	22	25
		380V/400V		11	15	18,5	18,5	22	30	37	37	45
		660V/690V		15	18,5	18,5	30	37	37	37	45	45
Электрическая износостойкость, х10⁴			AC-3	120			100			80
Электрическая износостойкость, х10⁴			AC-4	См. "Количество коммутационных циклов в зависимости от тока"
Механическая износостойкость, х10⁴				1000			900			650
Количество и исполнение силовых контактов				3НО
Тип защитного предохранителя				gG40	gG50	gG50	gG63	gG80	gG80	gG100	gG100	gG125
Подходящее тепловое реле				NXR-25	NXR-38		NXR-100
Встроенный вспомогательный контакт			3P	1НО или 1НЗ
Встроенный вспомогательный контакт			4P	-

Цепь управления		Модель контактора		NXC-25	NXC-40	NXC-75
Присоединение главной цепи	Кол-во и сечение кабелей (мм²)	Гибкий провод	1	1,5÷10	6÷25	10÷35
		Гибкий провод	2	1,5÷6	4÷10	6÷16
		Жесткий провод	1	1,5÷6	6÷25	10÷35
		Жесткий провод	2	1,5÷6	4÷10	6÷16
	Размер винта			M4	M8	M8
	Момент затяжки (Н·м)			1,85	6	6
Присоединение цепи управления	Кол-во и сечение кабелей (мм²)	Гибкий провод	1	1÷1,5
		Гибкий провод	2	1÷1,5
		Жесткий провод	1	1÷1,5
		Жесткий провод	2	1÷1,5
	Размер винта			M3,5
	Момент затяжки (Н·м)			1,2	0,8

Модель контактора		NXC-25	NXC-40	NXC-75
Номинальное напряжение катушки управления (Us), B	Перем. ток 50 Гц	24; 36; 48; 110; 127; 220; 380; 415
Напряжение управления	Срабатывание	(0,7-1,20)Us
Напряжение управления	Отпускание	(0,2-0,65)Us
Потребляемая мощность катушки (ВА)	Срабатывание	50÷70	160÷210	200÷280
Потребляемая мощность катушки (ВА)	Удержание	11,4	36,6	36,6
Рассеиваемая мощность (Вт)	Перем. ток	1÷3	4÷8	6÷10
Рассеиваемая мощность (Вт)	Пост. ток	-	-	-

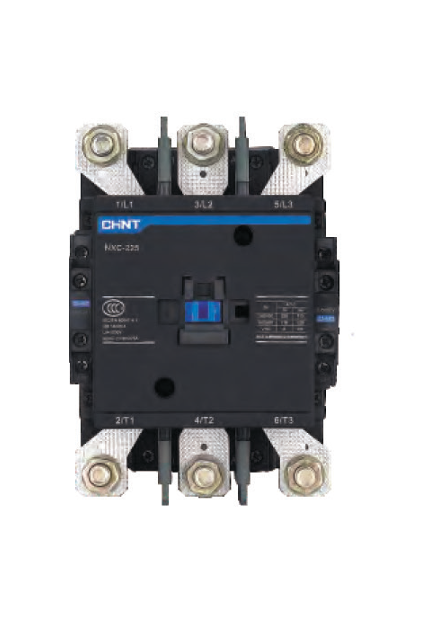

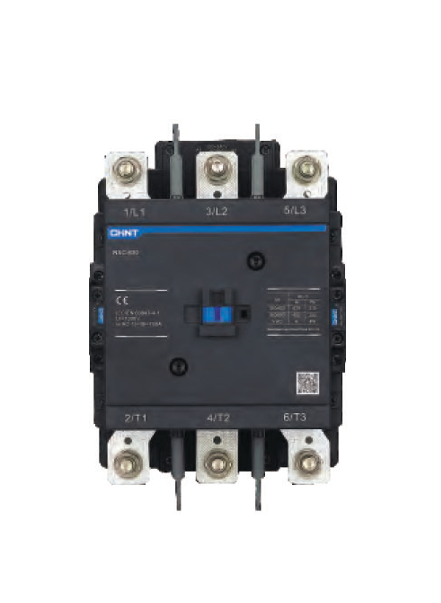

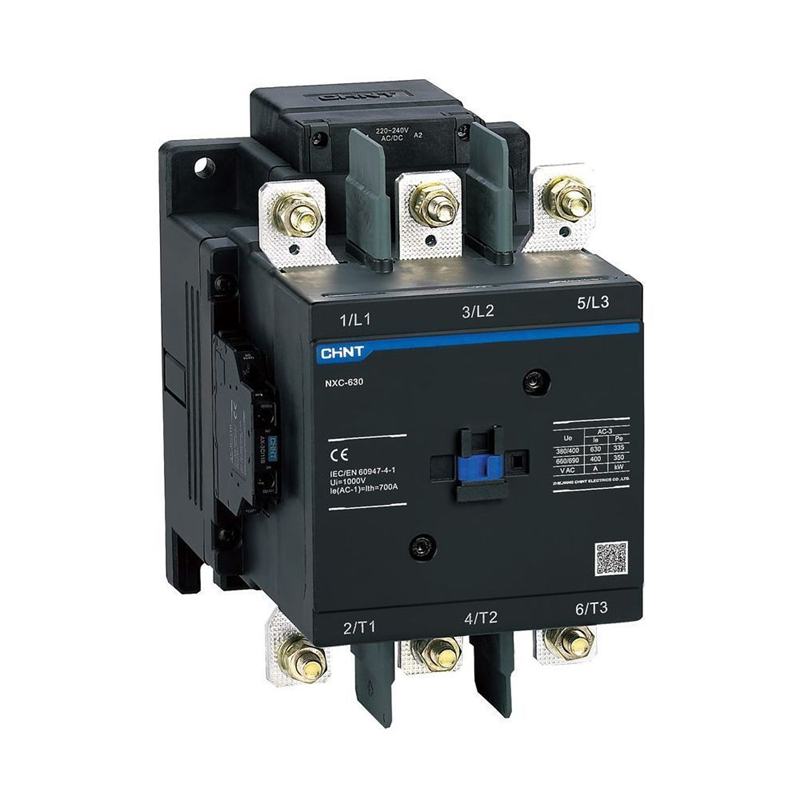

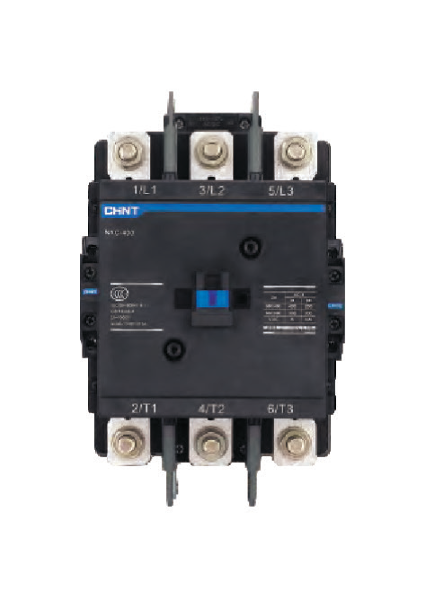

Модель контактора				NXC-120	NXC-160	NXC-185	NXC-225	NXC-265	NXC-330	NXC-400	NXC-500	NXC-630

Исполнение контактора				120÷225				265÷400			500÷630
Условный тепловой ток (Ith), A				200	200	275	275	315	380	450	630	700
Номинальное напряжение изоляции, Ui (В)				1000
Номинальное импульсное выдерживаемое напряжение, Uimp (кВ)				12
Номинальная включающая способность				Ток включения: 10×Ie (AC-3) или 12×Ie (AC-4)
Номинальная отключающая способность				Ток отключения: 8×Ie (AC-3) или 10×Ie (AC-4)
Ном. рабочий ток (Ie), A	220/230В		AC-1	200	200	275	275	315	380	450	630	700
			AC-3	120	160	185	225	265	330	400	500	630
			AC-4	120	160	160	185	265	330	330	500	500
	380/400В		AC-3	120	160	185	225	265	330	400	500	630
	380/400В		AC-4	120	160	160	185	265	330	330	500	500
	660/690В		AC-3	86	107	107	118	170	235	303	353	400
	660/690В		AC-4	86	107	107	107	137	170	235	303	353
Ном. мощность цепи управления	AC-3 (кВт)	220V/230V		37	45	55	63	75	90	132	160	200
		380V/400V		55	75	90	110	132	160	200	250	335
		660V/690V		80	100	100	110	160	200	300	335	335
Электрическая износостойкость, х10⁴			AC-3	120				80
Электрическая износостойкость, х10⁴			AC-4	См. "Количество коммутационных циклов в зависимости от тока"
Механическая износостойкость, х10⁴				600
Количество и исполнение силовых контактов				Количество и исполнение силовых контактов
Тип защитного предохранителя				gG224	gG224	gG315	gG315	gG400	gG425	gG500	gG800	gG950
Подходящее тепловое реле				NXR-200			NXR-630
Встроенный вспомогательный контакт			3P	2НО+2НЗ
Встроенный вспомогательный контакт			4P	-

Цепь управления		Модель контактора		NXC-120	NXC-160	NXC-185
Присоединение главной цепи	Кол-во и сечение кабелей (мм²)	Гибкий провод	1	10÷150
		Гибкий провод	2	10÷75
		Жесткий провод	1	10÷150		50÷240
		Жесткий провод	2	10÷75		50÷240
	Размер винта			M6	M8	M10
	Момент затяжки (Н·м)			10		14
Присоединение цепи управления	Кол-во и сечение кабелей (мм²)	Гибкий провод	1	1÷4
		Гибкий провод	2	1÷2,5
		Жесткий провод	1	1÷4
		Жесткий провод	2	1÷4
	Размер винта			M3,5
	Момент затяжки (Н·м)			0,8

Модель контактора		NXC-120	NXC-265	NXC-500
Номинальное напряжение катушки управления (Us), B	Перем. ток 50 Гц	110; 127; 220; 380	Универсальные: AC/DC 110÷127; 220÷240; 380÷415
Номинальное напряжение катушки управления (Us), B	Пост. ток	-	Универсальные: AC/DC 110÷127; 220÷240; 380÷415
Напряжение управления	Срабатывание	(0,75-1,20)Us	(0,75-1,20)Us
Напряжение управления	Отпускание	(0,2-0,7)Us	(0,1-0,7)Us
Потребляемая мощность катушки (ВА)	Срабатывание	500	600	800
Потребляемая мощность катушки (ВА)	Удержание	50	11	11
Рассеиваемая мощность (Вт)	Перем. ток	30÷50	3÷6	3÷7
Рассеиваемая мощность (Вт)	Пост. ток	-	3÷6	3÷7

* Под контакторами одного типоразмера понимаются контакторы с одинаковыми внешними размерами и внутренним устройством, но разным номинальным рабочим током, например, NXC-0,6 и NXC-16 относятся к одному типоразмеру контакторов (06-16).

Исполнение контактора	Номинальная мощность управляемого двигателя, кВт			Максимальный рабочий ток (Ie), А (AC-3 380/400В)	Количество вспомогательных контактов
Исполнение контактора	АС220/230В	АС380/400В	АС660/690В	Максимальный рабочий ток (Ie), А (AC-3 380/400В)	НО	НЗ
NXC-06M10	1,5	2,2	3	6	1	0
NXC-06M01	1,5	2,2	3	6	0	1
NXC-06	1,5	2,2	3	6	1	1
NXC-09M10	2,2	4	4	9	1	0
NXC-09M01	2,2	4	4	9	0	1
NXC-09	2,2	4	5,5	9	1	1
NXC-12M10	3	5,5	4	12	1	0
NXC-12M01	3	5,5	4	12	0	1
NXC-12	3	5,5	7,5	12	1	1
NXC-16	3	7,5	7,5	16	1	1
NXC-18	4	7,5	10	18	1	1
NXC-22	5,5	11	11	22	1	1
NXC-25	5,5	11	15	25	1	1
NXC-32	7,5	15	18,5	32	1	1
NXC-38	9	18,5	18,5	38	1	1
NXC-40	11	18,5	30	40	1	1
NXC-50	15	22	37	50	1	1
NXC-65	18,5	30	37	65	1	1
NXC-75	22	37	37	75	1	1
NXC-85	22	37	45	85	1	1
NXC-100	25	45	45	100	1	1
NXC-120	37	55	80	120	2	2
NXC-160	45	75	100	160	2	2
NXC-185	55	90	100	185	2	2
NXC-225	63	110	110	225	2	2
NXC-265	75	132	160	265	2	2
NXC-330	90	160	200	330	2	2
NXC-400	132	200	300	400	2	2
NXC-500	160	250	335	500	2	2
NXC-630	200	335	350	630	2	2

NXC-06M÷12M
AC(В) 50 Гц	24	36	48	110	127	220	380	415
AC(В) 60 Гц	24	36	48	110	127	220	380	415
DC(В)	24	-	48	110	-	220	-	-

NXC-06÷100
AC(В) 50 Гц	24	36	48	110	127	220	380	415
AC(В) 60 Гц	24	36	48	110	127	220	380	415

NXC-120÷225
AC(В) 50 Гц	-	-	-	-	110	127	220	380
AC(В) 60 Гц	-	-	-	-	110	127	220	380

NXC-265÷630
AC/DC(В)	-	-	-	-	110÷127	220÷240	380÷415	-

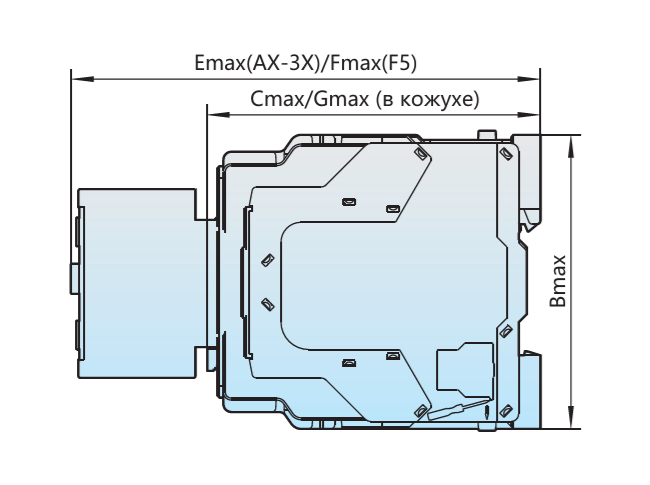

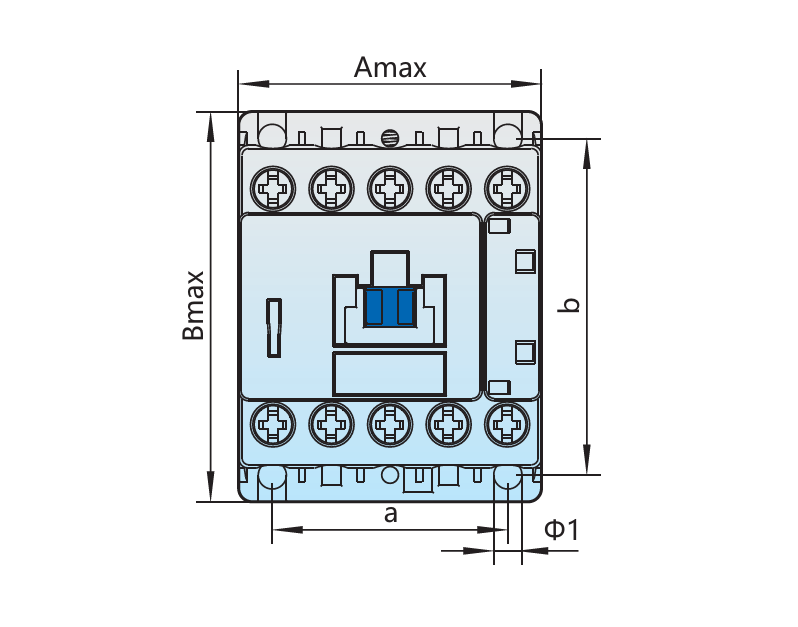

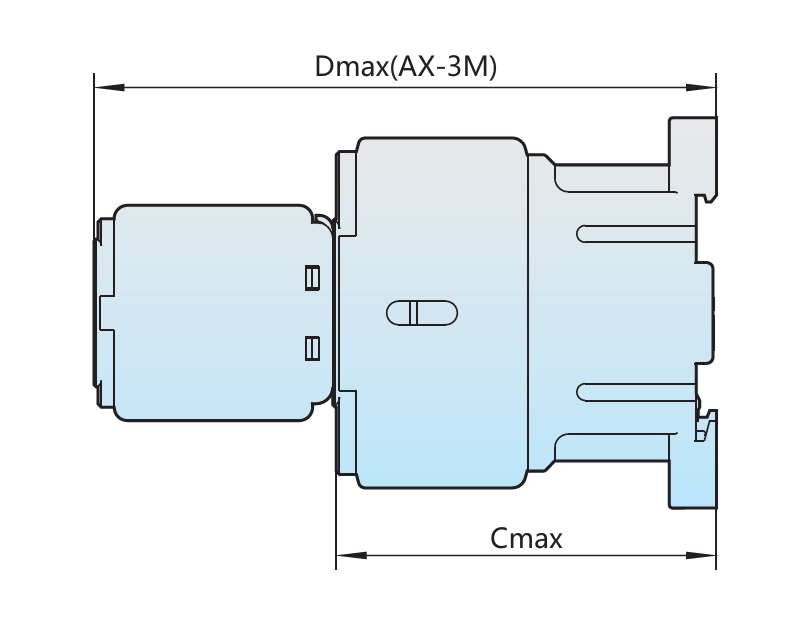

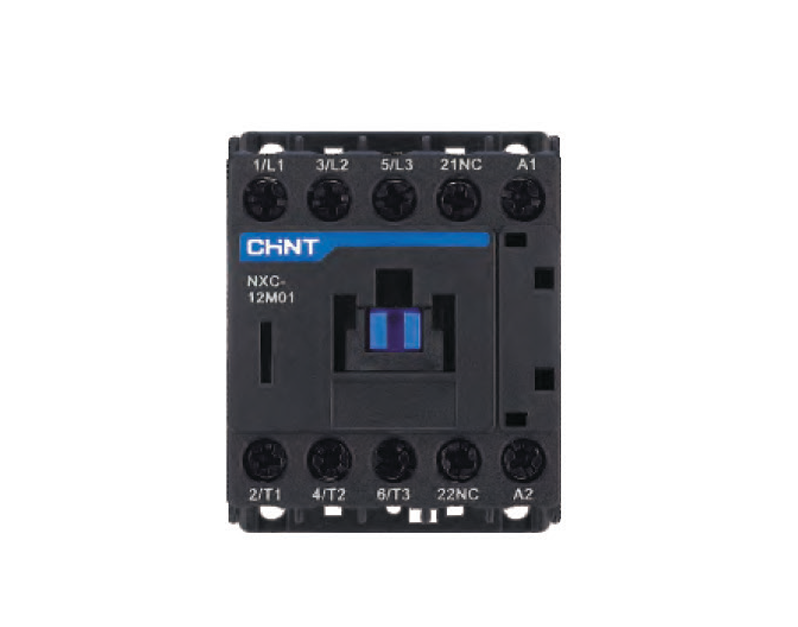

Исполнение контактора	Amax	Bmax	Cmax	Dmax	a	b	Ø
NXC-06M-12M	45,5	59	58	94	35±0,35	50±0,48	4,2
NXC-06M/4-12M/4	45,5	59	58	94	35±0,35	50±0,48	4,2
NXC-06M/Z-12M/Z	45,5	59	70	106	35±0,35	50±0,48	4,2
NXC-06M/4/Z-12M/4/Z	45,5	59	70	106	35±0,35	50±0,48	4,2

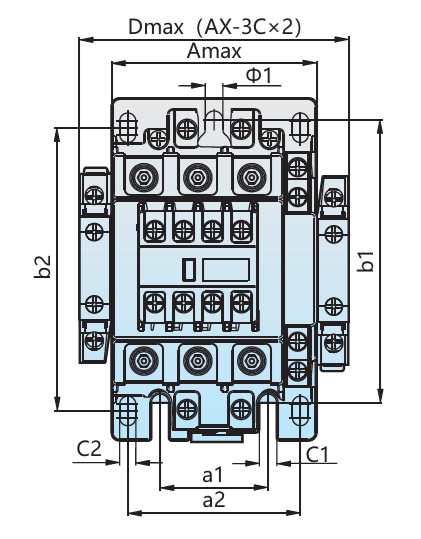

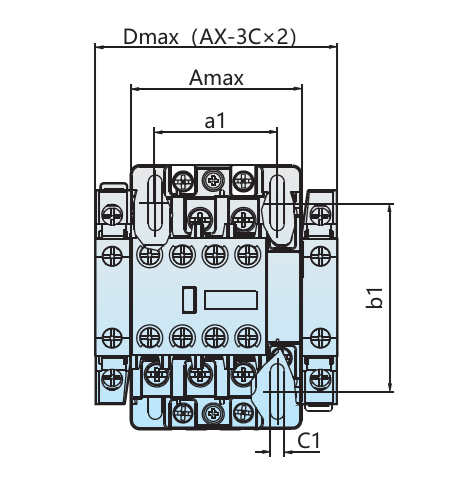

Исполнение контактора	Amax	Bmax	Cmax	Dmax	Emax	Fmax	Gmax	a1	b1	c1
NXC-06-16	45,5	75	88	70	126,5	146,5	90	35	48	Ø4,5
NXC-18-22	45,5	75	88	70	126,5	146,5	90	35	48	Ø4,5
NXC-25-38	56,5	87	93	81	131,5	151,5	95	40	48	Ø4,5

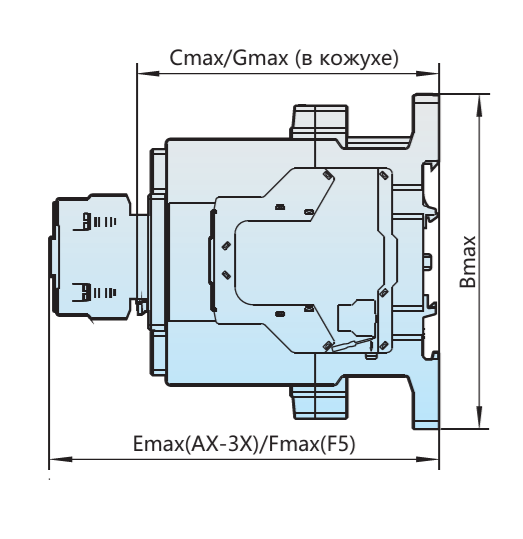

Исполнение контактора	Amax	Bmax	Cmax	Dmax	Emax	Fmax	Gmax	a1	b1	c1	a2	b2	c2
NXC-40-65	77	129	118	102	156,5	176,5	121	40	105	Ø6,5	64	105	Ø6,0
NXC-75-100	87	132	127	112	165,5	185,5	129	40	105	Ø6,5	74	112	Ø5,5

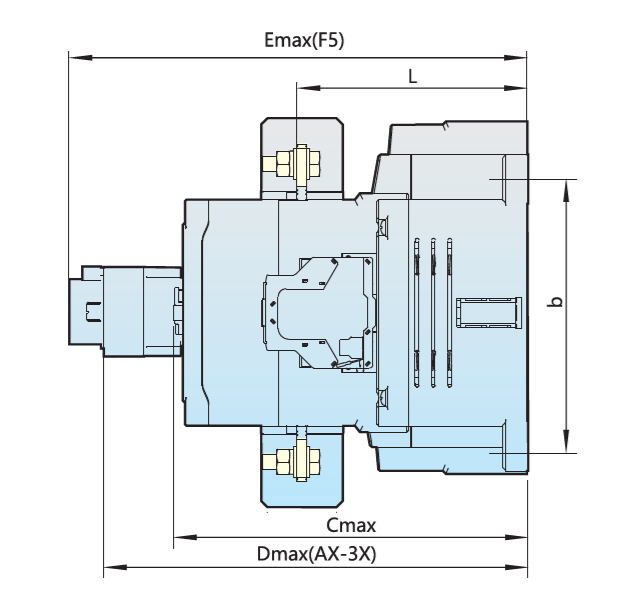

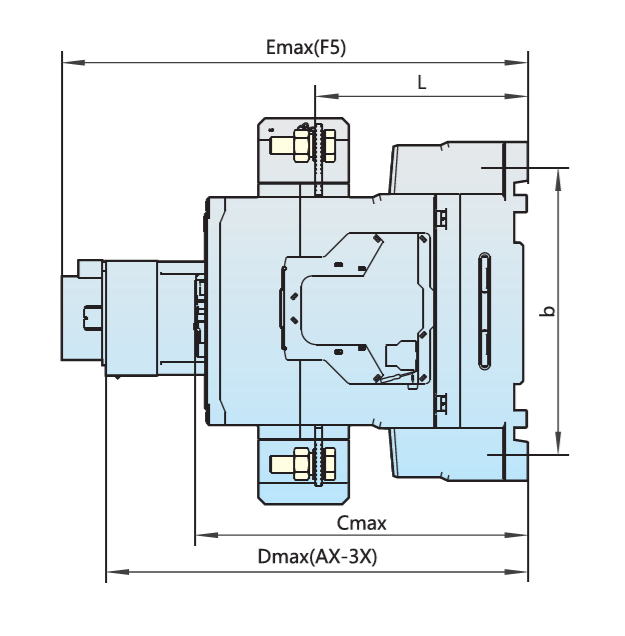

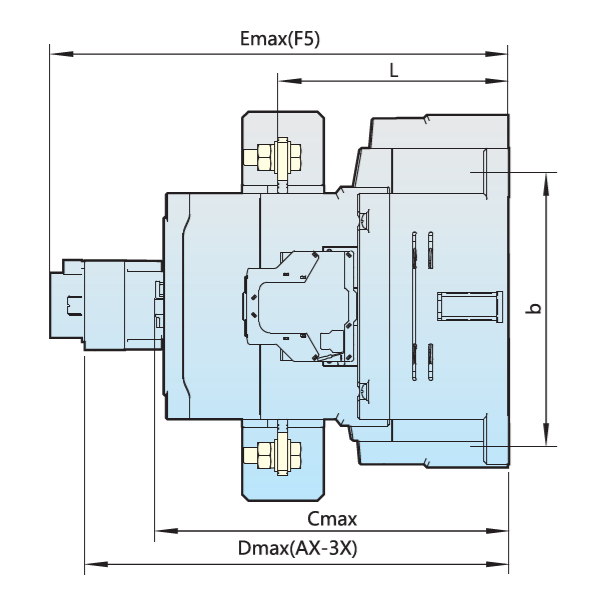

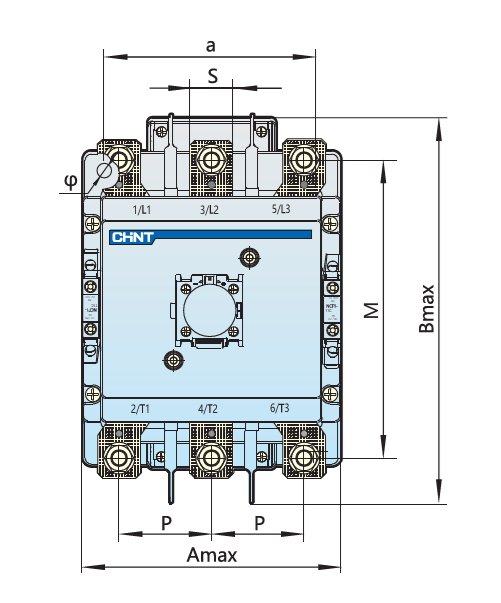

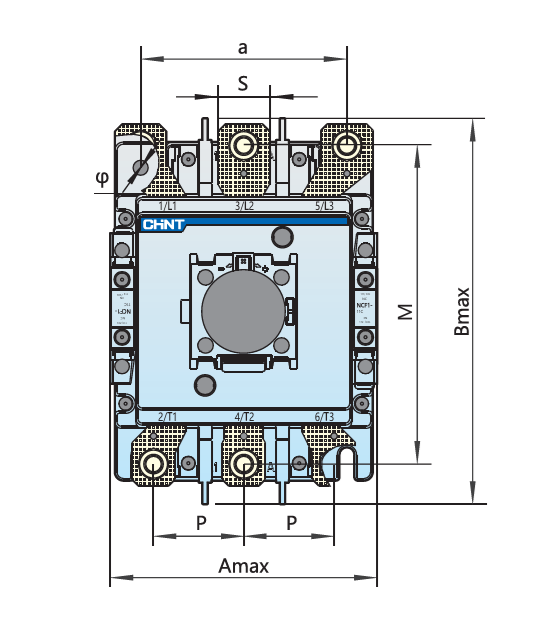

Исполнение контактора	Amax	Bmax	Cmax	Dmax	Emax	a	b	Ø	L	M	P	S
NXC-120-160	127	182	156	196,5	216,5	96	133,6	7	99	143	42	20
NXC-185-225	127	182	156	196,5	216,5	96	133,6	7	99	155	41	24

Исполнение контактора	Amax	Bmax	Cmax	Dmax	Emax	a	b	Ø	L	M	P	S
NXC-265-400	150	236	207	245,5	265,5	120	180	9	134	168	48	25

Исполнение контактора	Amax	Bmax	Cmax	Dmax	Emax	a	b	Ø	L	M	P	S
NXC-500-630	165	248	225	263,5	283,5	120	180	9	146	189	58,5	27

1. Степень защиты: IP20 (NXC-06-38: ); IP10 (NXC-40-100); IP00 (NXC-120-630)
2. Рабочая температура: от -35°С до +70°С
3. Высота над уровнем моря: ≤ 2000 м.

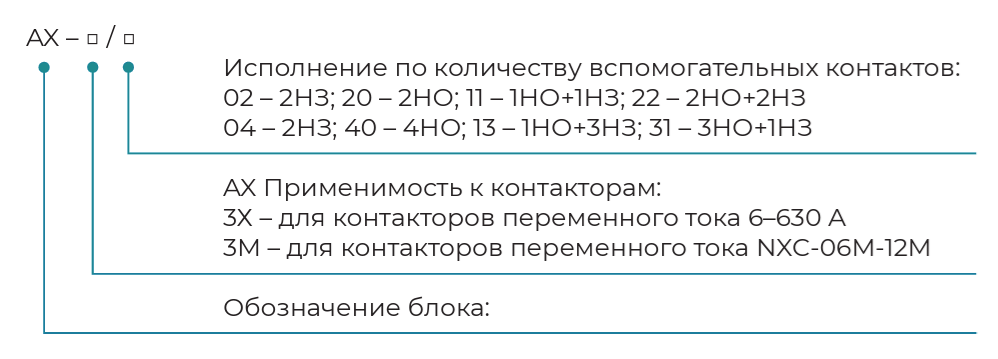

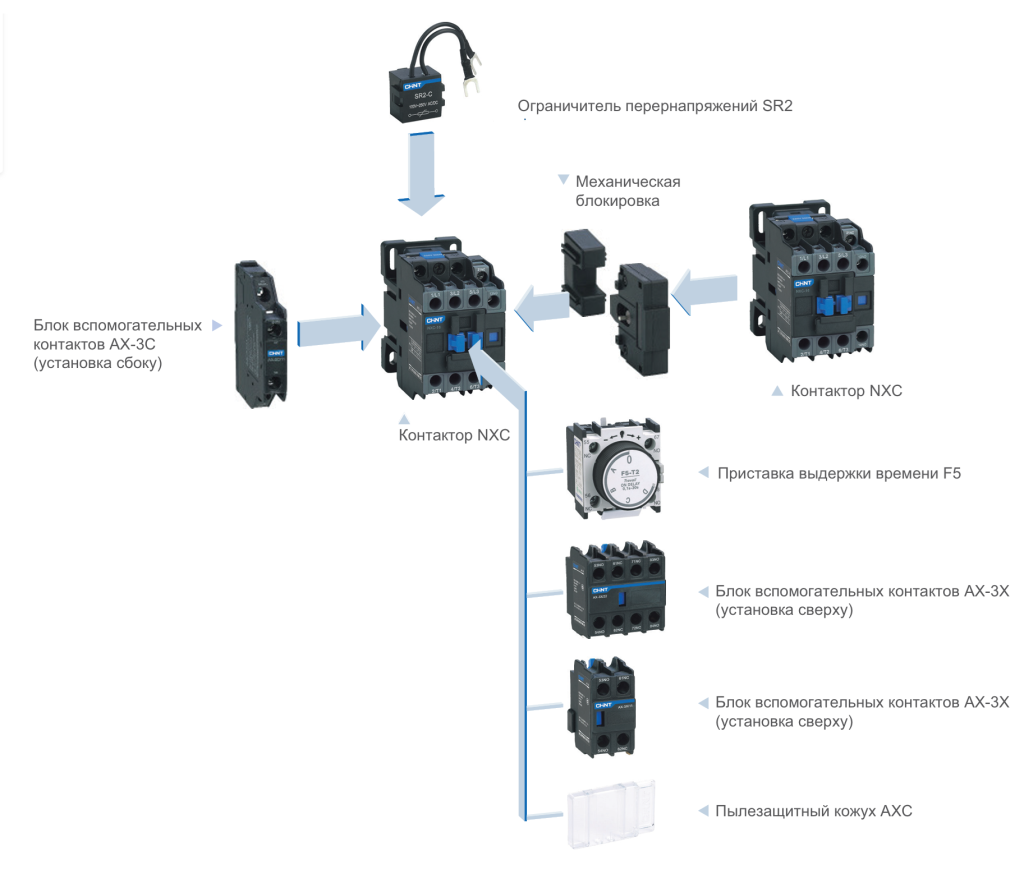

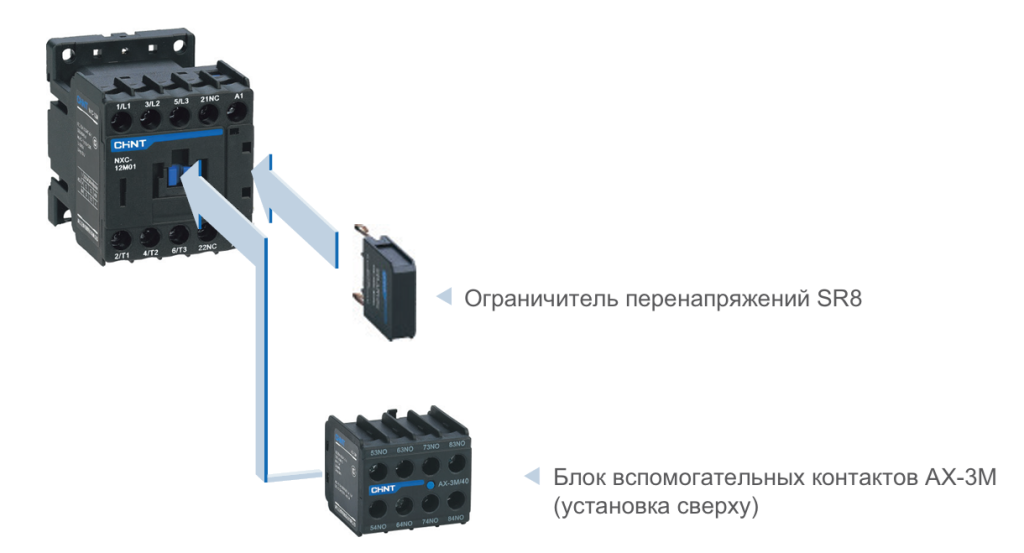

Контактор	Дополнительное вспомогательное устройство	Модель вспомогательного устройства	Комбинация контактов
NXC-06M÷12M	Вспомогательный контакт AX-3M (установка сверху)	AX-3M/20	2НО+0НЗ
		AX-3M/11	1НО+1НЗ
		AX-3M/02	0НО+2НЗ
		AX-3M/40	4НО+0НЗ
		AX-3M/31	3НО+1НЗ
		AX-3M/22	2НО+2НЗ
		AX-3M/13	1НО+3НЗ
		AX-3M/04	0НО+4НЗ
NXC-06÷225	Вспомогательный контакт AX-3Х (установка сверху)	AX-3X/20	2НО+0НЗ
		AX-3X/11	1НО+1НЗ
		AX-3X/02	0НО+2НЗ
		AX-3X/40	4НО+0НЗ
		AX-3X/31	3НО+1НЗ
		AX-3X/22	2НО+2НЗ
		AX-3X/13	1НО+3НЗ
		AX-3X/04	0НО+4НЗ

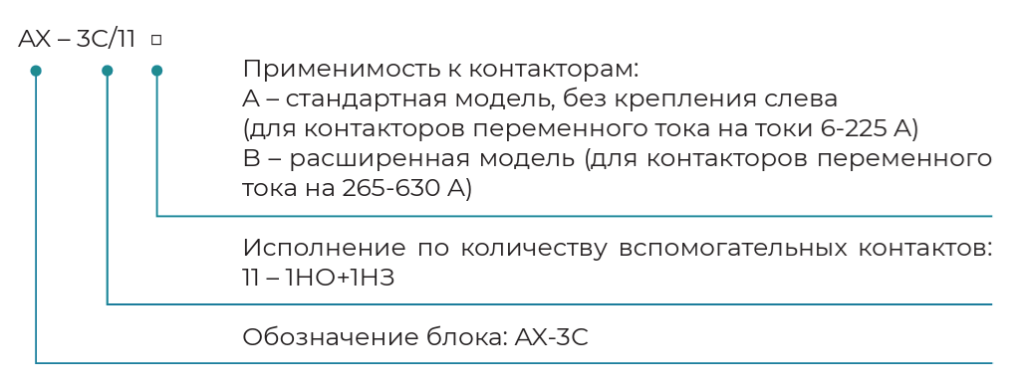

	Вспомогательный контакт AX-3С (установка сбоку)	AX-3C/11	1НО+1НЗ
NXC-265÷630	Вспомогательный контакт AX-3Х (установка сверху)	AX-3X/20	2НО+0НЗ
		AX-3X/11	1НО+1НЗ
		AX-3X/02	0НО+2НЗ
		AX-3X/40	4НО+0НЗ
		AX-3X/31	3НО+1НЗ
		AX-3X/22	2НО+2НЗ
		AX-3X/13	1НО+3НЗ
		AX-3X/04	0НО+4НЗ
	Вспомогательный контакт AX-3С (установка сбоку)	AX-3C/11B	1НО+1НЗ

Контактор	Дополнительное вспомогательное устройство	Модель вспомогательного устройства	Комбинация контактов	Диапазон задержки (с)

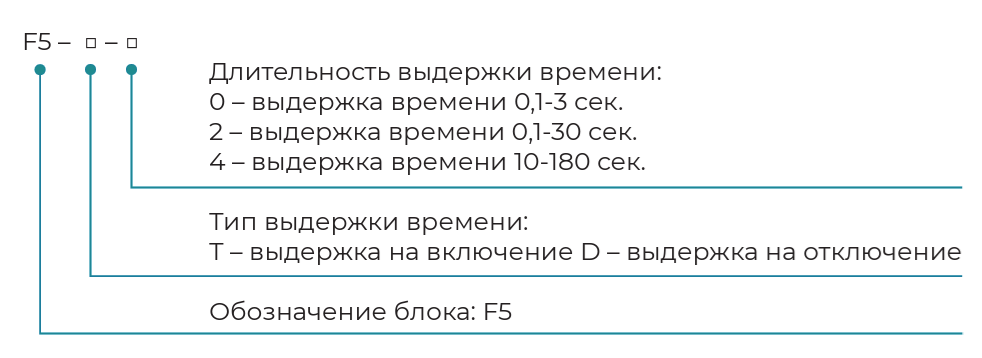

Полная серия NXC (за исключением NXC-06M÷12M)	Приставка выдержки времени F5	F5-T0	1НО+1НЗ	0,1÷3
		F5-T2	1НО+1НЗ	0,1÷30
		F5-T4	1НО+1НЗ	10÷180
		F5-D0	1НО+1НЗ	0,1÷3
		F5-D2	1НО+1НЗ	0,1÷30
		F5-D4	1НО+1НЗ	10÷180

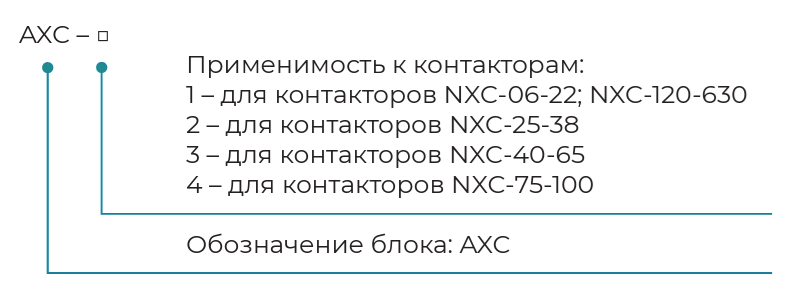

Контактор	Дополнительное вспомогательное устройство
NXC-06÷22, NXC-120÷630	Пылезащитный кожух AXC-1
NXC-25÷38	Пылезащитный кожух AXC-2
NXC-40÷65	Пылезащитный кожух AXC-3
NXC-75÷100	Пылезащитный кожух AXC-4

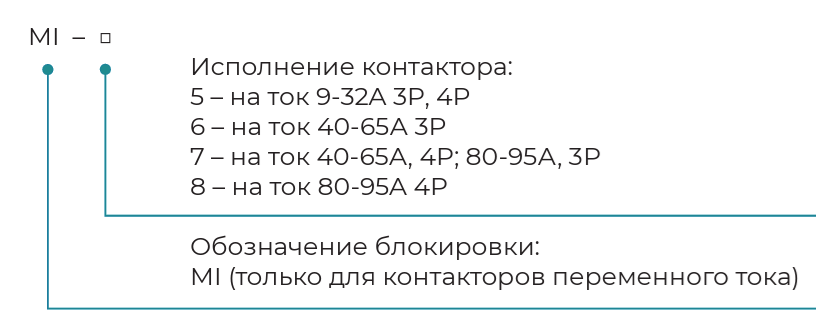

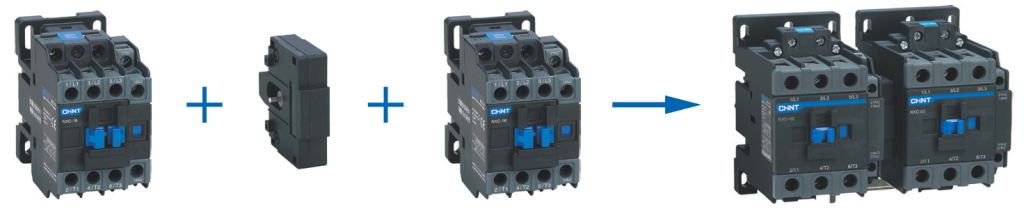

Контактор	Исполнение механической блокировки
NXC-06÷38	MI-5
NXC-40÷65	MI-6
NXC-75÷100	MI-7
NXC-120÷225	MI-9

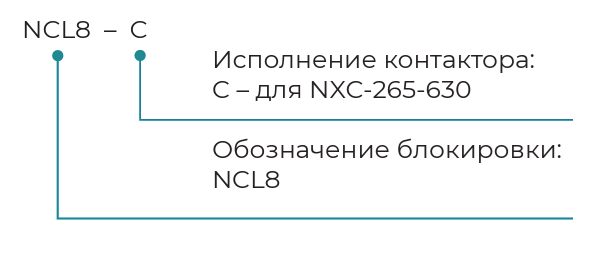

NXC-265÷630	NCL8-C

Параметр			Значение параметра
Номинальное рабочее напряжение (Ue), В			До 690
Номинальное напряжение изоляции (Ui), B			690
Условный тепловой ток (Ith), A			10
Номинальная включающая способность, А			Ток отключения 10 Ie (AC-15) или Ie (DC-13)
Защита от короткого замыкания			gG предохранитель: 10 A
Нагрузочная способность	Вспомогательный контакт	AC-15	380/400 В	1,5A
	Вспомогательный контакт	DC-13	220 В	0,3A
	Реле времени с пневматическим замедлением F5	AC-15	660/380 В	0,52A/0,95A
	Реле времени с пневматическим замедлением F5	DC-13	220 В	0,15A
Соответствие стандартам			GB/T 14048.5, IEC/EN 60947-5-1
Сертификация			CE, CCC
Степень защиты			IP 20
Сечение кабеля (мм²)	Гибкий кабель без наконечника		1÷4
	Гибкий кабель с наконечником		1÷4
	Гибкий кабель с наконечником		1÷2,5
	Жесткий кабель		1÷4
Размер винта			M3.5, M3 (AX-3M)
Момент затяжки (Н·м)			0.8
