Описание

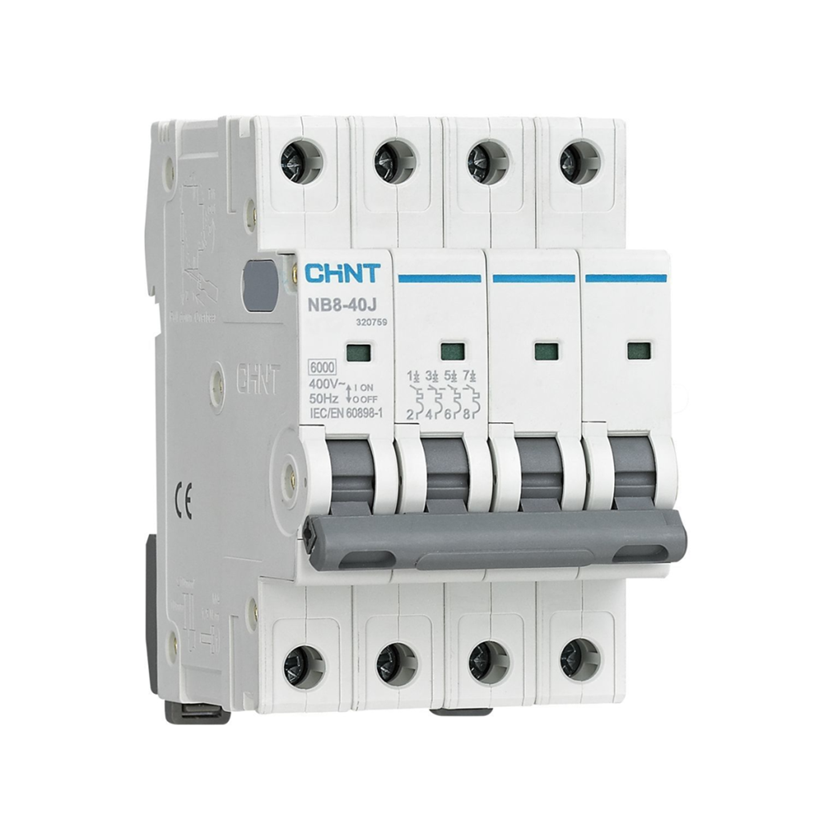

Малогабаритный автоматический выключатель NB8-40J, 1-40А, 6кА
Функция
Защищают распределительные и групповые цепи от перегрузок и токов короткого замыкания. Автоматические выключатели NB8-40J используются в бытовых установках, а также в коммерческих и промышленных системах распределения энергии.
Выбор
Токи короткого замыкания в месте установки выключателя, должны быть меньше отключающей способности данного устройства для нормального использования в сетях переменного тока.
Время-токовая характеристика:
Характеристическая кривая B (3-5In) защита людей и кабелей большой длины в сетях TN и IT.
Характеристическая кривая C (5-10In) защита резистивных и индуктивных нагрузок с низким пусковым током.
Характеристическая кривая D (10-16In) защита цепей, питающих нагрузки с высоким пусковым током, при замыкании цепи (трансформаторы низкого напряжения, индикаторы напряжения).
| Стандарт | МЭК 60898-1 | ||
|---|---|---|---|
| Номинальный ток In | A | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40 | |
| Номинальное напряжение Ue | В | 230 / 400 | |
| Номинальная частота | Гц | 50 | |
| Количество полюсов | 1P , 2P , 3P , 4P | ||
| Характеристики термомагнитного расцепителя | B(3-5In),C(5-10In),D(10-16In) | ||
| Общая износостойкость | Циклы ВО | 15 000 | |
| Электрическая износостойкость | Циклы ВО | 10 000 | |
| Номинальная отключающая способность Icu | A | 4500 (D), 6000 (B,C) | |
| Напряжение изоляции Ui | В | 500 | |
| Номинальное выдерживаемое импульсное напряжение (1,2/50) Uimp | кВ | 4 | |
| Установка | Тип оконечного соединения | Кабель/штыревая шина | |
| Размеры выводов сверху/снизу, для шины | мм2 | 25 | |
| AWG | 18-4 | ||
| Размеры выводов сверху/снизу, для кабеля | мм2 | 10 | |
| AWG | 18-8 | ||
| Момент затяжки | Н∙м | 2,0 | |
| дюйм-фунт | 22 | ||
| Монтаж | На DIN-рейке в соответствии с EN 60715 (35 мм) с помощью быстрозажимного приспособления | ||
| Подключение | Сверху и снизу | ||
| Эталонная температура для настройки термоэлемента | °C | 30 | |
| Температура окружающей среды (среднесуточная температура ≤ 35°C) | °C | -35...+70 | |
| Температура хранения | °C | -35... + 70 | |
| Степень защиты | IP20 | ||
| Степень загрязнения | 2 | ||
| Подходящие аксессуары | S9, V9, XF9, XF9J, OVT-1, OUVT-1 | ||
|
|
|
|
|

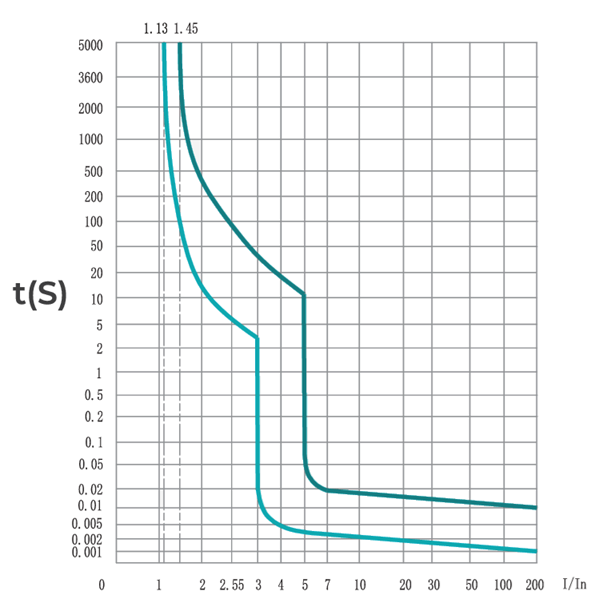

Характеристическая кривая B (3~5In) |

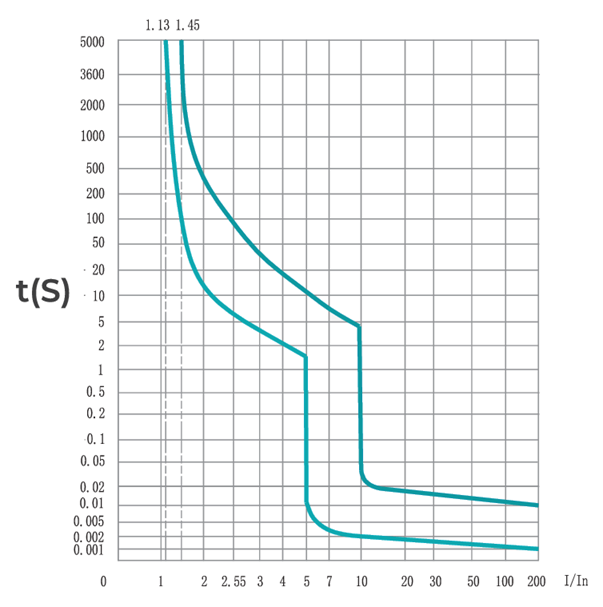

Характеристическая кривая C (5~10In) |

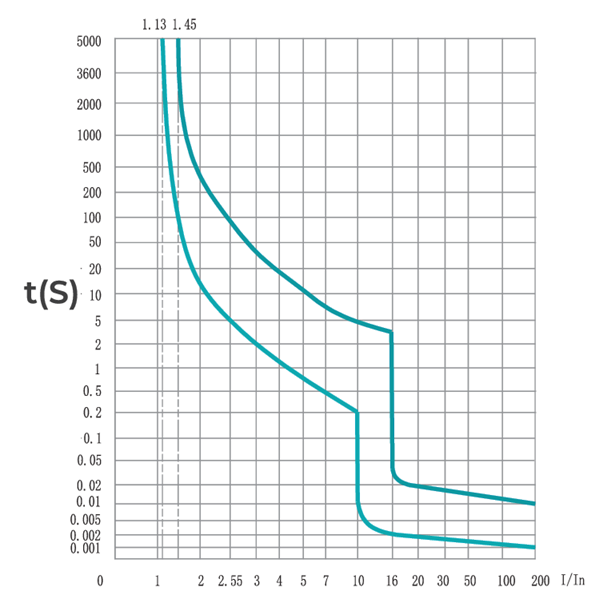

Характеристическая кривая D (10~16In) |
