Описание
ПЛК210 высокопроизводительный программируемый контроллер с расширенными сетевыми возможностями ОВЕН
ОВЕН ПЛК210 - новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности.
В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами. В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей Мх210 с интерфейсом Ethernet.
Основным коммуникационным интерфейсом ПЛК210 является Ethernet. Контроллер имеет 4 порта Ethernet, 3 из которых объединены в управляемый коммутатор. Это позволяет использовать различные сетевые топологии, а также применять контроллер в качестве шлюза между промышленной сетью и сетью предприятия.
Высокая производительность
- Процессор с частотой до 1800 МГц
- Большой объем памяти:
- ROM до 8 ГБ
- RAM до 2 ГБ
- RETAIN 64 Кбайт (MRAM)
- Операционная система Linux с RT-патчем
- Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU
Расширенные коммуникационные возможности
- Ethernet дает ряд преимуществ:
- высокая скорость опроса;
- мультимастерность;
- вариативная топология сети
- Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent)
- Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов
- Поддержка GSM/GPRS-модемов
- Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard
- Возможность подключения к СУБД MySQL и MsSQL
- Поддержка Web-визуализации CODESYS
- Web-интерфейс для настройки и диагностики контроллера
- Простое подключение к OwenCloud
Увеличенная надежность
- Двойной ввод питания для резервирования по питанию
- Поддержка кольцевой топологии Ethernet при подключении модулей Мх210 (STP/RSTP)
- Встроенный Firewall
Эргономичный корпус
- Крепление на DIN-рейку или на стену
- Съемные клеммники с невыпадающими винтами
- Удобная система укладки кабеля
- Легко заменяемая батарея CR2032, тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой
Эксплуатация в тяжелых условиях
- Расширенный диапазон питающего напряжения: =10…48 В (для ПЛК210-1х: =10…36 В).
- Расширенный диапазон температуры окружающей среды: -40…+55 °С (для ПЛК210-1х: -20…+55 °С).
| ПЛК210-1х | ПЛК210-0х | |
|---|---|---|
| Центральный процессор | 4х Cortex-А55 1,8 ГГц | ARMCortex A8 800 МГц |
| Объем флеш-памяти | 8 ГБ (eMMC) | 512 Мбайт (NAND) |
| Объем оперативной памяти | 2 ГБ (DDR4) | 256 Мбайт (DDR3) |
| Ионистор* | Есть | Нет |
| Напряжение питания | 10…36 В | 10…48 В |
| Рабочая температура | -20…55 °C | -40…55 °C |
* контроллер оснащен ионисторами, которые предназначены для безопасного завершения работы встроенного ПО при отключении питания
| Параметр | Значение (свойства) |
|---|---|
| Количество портов питания | 2 (основной и резервный) |
| Напряжение питания | 10…48 В (номинальное 24 В) |
| Напряжение перехода от основного источника питания к резервному | 6…9 В |
| Потребляемая мощность, не более | 16 Вт |
| Защита от переполюсовки | Есть |
| Параметр | Значение (свойства) |
|---|---|
| Центральный процессор | RISC-процессор 800 МГц |
| Объем флеш-памяти (тип памяти) | 512 Мбайт (NAND) |
| Объем оперативной памяти (тип памяти) | 256 Мбайт (DDR3) |
| Объем Retain-памяти (тип памяти) | 64 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Операционная система | Linux |
| Параметр | Значение (свойства) |
|---|---|
| Количество портов |
4 × Ethernet 10/100 Мбит/c (RJ45) Порты 1-3 - коммутатор Порт 4 - отдельный сетевой адаптер |
| Поддерживаемые промышленные протоколы* |
Modbus-TCP (Master / Slave) OPC UA (Server) MQTT (Client/Broker) SNMP (Manager/Agent) |
| Поддерживаемые прикладные протоколы |
NTP FTP, FTPS HTTP, HTTPS SSH SMTP/IMAP/POP3 OpenVPN, WireGuard |
| Параметр | Значение (свойства) |
|---|---|
| Количество портов | 2 |
| Поддерживаемые протоколы* |
Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Подтягивающие резисторы | Есть |
| Параметр | Значение (свойства) |
|---|---|
| Количество портов | 1 (сигналы Rx, Tx, GND) |
| Поддерживаемые протоколы* |
Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
| Параметр | Значение (свойства) |
|---|---|
| Количество портов | 1 × micro USB (RNDIS) |
| Поддерживаемые протоколы |
CODESYS Gateway FTP HTTP HTTPS SSH |
| USB Host | |
|---|---|
| Количество разъёмов | 1 × USB type A |
| Поддерживаемые устройства | MSD / FTDI, USB 2.0 / 1.1 |
| SD card | |
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость |
4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC) |
| Параметр | Значение (свойства) |
|---|---|
| Погрешность хода, не более: | |
| - при температуре +25 °С | 3 секунды в сутки |
| - при температуре -40 и +55 °С | 18 секунд в сутки |
| Тип источника питания | Батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
| Параметр | Значение (свойства) |
|---|---|
| Габаритные размеры | (105×124×83) ±1 мм |
| Масса, не более | 1,2 кг |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | Светодиодная |
| Встроенное оборудование |
Источник звукового сигнала Двухпозиционный тумблер СТАРТ / СТОП Кнопка СБРОС Сервисная кнопка |
| Средняя наработка на отказ* | 60 000 ч |
| Средний срок службы | 8 лет |
* Кроме электромеханических переключателей и элемента питания часов реального времени.
| Параметр | Значение (свойства) | |
|---|---|---|
| Дискретные входы (DI) | Быстрые дискретные входы (FDI) | |
| Режимы работы | определение логического уровня |
определение логического уровня счётчик высокочастотных импульсов измерение частоты обработка сигналов энкодера |
| Тип входов по ГОСТ IEC 61131-2 | 1 | |
| Максимальный ток «логической единицы» | 5,5 мА | |
| Максимальный ток «логического нуля» | 1,2 мА | |
| Напряжение «логической единицы» | 9…30 В | |
| Напряжение «логического нуля» | 0…5,5 В | |
| Гистерезис выключения «логической единицы», не менее | 0,5 В | |
| Подключаемые входные устройства | контактные датчики, трехпроводные датчики имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором | контактные датчики, трехпроводные датчики имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры |
| Минимальная длительность импульса, воспринимаемая входом | 25 мс* | 5 мкс |
| Максимальная частота входного сигнала | 20 Гц* |
95 кГц 45 кГц ** 66 кГц *** |
* Определяется длительностью цикла ПЛК.
** При обработке сигналов энкодера.
*** Минимальная длительность импульса в режиме подсчета количества импульсов - 10 мкс.
| Параметр | Значение (свойства) | |
|---|---|---|
| Подключаемые сигналы |
унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 сопротивление: 0…2 кОм, 0…5 кОм | |
| Разрядность АЦП | 16 бит | |
| Время опроса одного входа* | унифицированные сигналы | не более 0,6 с |
| ТС | не более 0,9 с | |
| ТП | не более 0,6 с | |
| сопротивления | не более 0,6 с | |
| Предел основной приведенной погрешности при измерении | унифицированные сигналы | ±0,25 % |
| ТС | ±0,25 % | |
| ТП | ±0,5 % | |
| сопротивления | ±0,25 % | |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более | ±0,3 % | |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | 0,2 предела допускаемой основной приведенной погрешности измерения | |
* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса.
| Параметр | Значение (свойства) |
|---|---|
| Тип контакта | Нормально-разомкнутый контакт |
| Режимы работы |
переключение логического состояния генерация ШИМ-сигнала генерация заданного количества импульсов |
| Максимальный ток коммутации |
5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка) 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка) |
| Максимальное напряжение на контакты реле |
264 В (СКЗ) переменного напряжения; 30 В постоянного напряжения |
| Минимальный ток коммутации | 10 мА |
| Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300* |
| Механический ресурс реле, не менее | 5 000 000 переключений |
| Электрический ресурс реле |
35 000 переключений при 3 А, 30 В постоянного напряжения 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения С300* |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс |
| Параметры ШИМ | |
| Максимальная частота | 1 Гц (при коэффициенте заполнения 0,5) |
| Минимальная длительность импульса ШИМ | 50 мс |
| * Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА | |
| Параметр | Значение (свойства) | |||
|---|---|---|---|---|
| Дискретный выходы (DO) | Быстрые дискретные выходы (FDO) | |||
| Режимы работы | переключение логического сигнала |
переключение логического сигнала генерация ШИМ сигнала генерация заданного количества импульсов | ||
| Режим включения выхода | Верхний ключ | Верхний и нижний ключи | Верхний ключ | Верхний и нижний ключи |
| Напряжение питания выходов | 10…36 В | |||
| Максимальный постоянный ток нагрузки | 0,85 А | 0,15 А | 0,85 А | 0,15 А |
| Максимально допустимый кратковременный ток нагрузки | 1,3 А | 0,19 А | 1,3 А | 0,19 А |
| Максимальная частота выходного сигнала (для резистивной нагрузки) | 300 Гц* | 10 кГц | 100 кГц | |
| Минимальная длительность выходного сигнала (для резистивной нагрузки) | 3 мс* | 10 мкс | 5 мкс | |
| Максимальная емкость нагрузки | 100 000 мкФ | 1 мкФ** | 100 000 мкФ | 1 мкФ** |
| Типы защиты выходов |
защита от короткого замыкания при включении питания; защита от пониженного питания выходов; защита от перегрева выходного каскада; защита от перегрузки по току выхода; защита от обратного тока самоиндукции | |||
|
* Определяется длительностью цикла ПЛК. ** Зависит от частоты и напряжения в цепи нагрузки (см. РЭ). |
||||
| Параметр | Значение (свойства) |
|---|---|
| Количество портов питания | 2 (основной и резервный) |
| Напряжение питания | 10…36 В (номинальное 24 В) |
| Напряжение перехода от основного источника питания к резервному | 6…9 В |
| Потребляемая мощность, не более | 16 Вт |
| Защита от переполюсовки | Есть |
| Параметр | Значение (свойства) |
|---|---|
| Центральный процессор | 4х Cortex-А55 1,8 ГГц |
| Объем флеш-памяти (тип памяти) | 8 ГБ (eMMC) |
| Объем оперативной памяти (тип памяти) | 2 ГБ (DDR4) |
| Объем Retain-памяти (тип памяти) | 64 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Операционная система | Linux |
| Параметр | Значение (свойства) |
|---|---|
| Количество портов |
4 × Ethernet 10/100 Мбит/c (RJ45) Порты 1-3 - коммутатор Порт 4 - отдельный сетевой адаптер |
| Поддерживаемые промышленные протоколы |
Modbus-TCP (Master / Slave) OPC UA (Server) MQTT (Client/Broker) SNMP (Manager/Agent) |
| Поддерживаемые прикладные протоколы |
NTP FTP, FTPS HTTP, HTTPS SSH SMTP/IMAP/POP3 OpenVPN, WireGuard |
| Параметр | Значение (свойства) |
|---|---|
| Количество портов | 2 |
| Поддерживаемые протоколы |
Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Подтягивающие резисторы | Есть |
| Параметр | Значение (свойства) |
|---|---|
| Количество портов | 1 (сигналы Rx, Tx, GND) |
| Поддерживаемые протоколы* |
Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Параметр | Значение (свойства) |
|---|---|
| Количество портов | 1 × micro USB (RNDIS) |
| Поддерживаемые протоколы | CODESYS Gateway FTP HTTP HTTPS SSH |
| USB Host | |
|---|---|
| Количество разъёмов | 1 × USB type A |
| Поддерживаемые устройства | MSD / FTDI, USB 2.0 |
| SD card | |
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость |
4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC) |
| Параметр | Значение (свойства) |
|---|---|
| Погрешность хода, не более: | |
| - при температуре +25 °С | 5 секунды в сутки |
| - при температуре -20 и +55 °С | 20 секунд в сутки |
| Тип источника питания | Батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
| Параметр | Значение (свойства) |
|---|---|
| Габаритные размеры | (105×125×84)±2 мм |
| Масса, не более | 1,2 кг |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | Светодиодная |
| Встроенное оборудование |
Источник звукового сигнала Двухпозиционный тумблер СТАРТ / СТОП Кнопка СБРОС Сервисная кнопка |
| Средняя наработка на отказ** | 60 000 ч |
| Средний срок службы | 8 лет |
|
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек. ** Кроме электромеханических переключателей и элемента питания часов реального времени. |
|
| Параметр | Значение (свойства) | |
|---|---|---|
| Дискретные входы (DI) | Быстрые дискретные входы (FDI) | |
| Режимы работы | определение логического уровня | определение логического уровня, измерение периода и длительности импульса |
| Тип входов по ГОСТ IEC 61131-2 | 1 | |
| Максимальный ток «логической единицы» | 5,5 мА | |
| Максимальный ток «логического нуля» | 1,3 мА | |
| Напряжение «логической единицы» | 9…30 В | |
| Напряжение «логического нуля» | 0…5,5 В | |
| Гистерезис выключения «логической единицы», не менее | 0,5 В | |
| Подключаемые входные устройства | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n или p-n-p-типа с открытым коллектором |
| Минимальная длительность импульса, воспринимаемая входом | 25 мс* | 5 мкс |
| Максимальная частота входного сигнала | 20 Гц* | 100 кГц |
| * Определяется длительностью цикла ПЛК. | ||
| Параметр | Значение (свойства) | |
|---|---|---|
| Подключаемые сигналы |
унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 сопротивление: 0…2 кОм, 0…5 кОм | |
| Разрядность АЦП | 16 бит | |
| Время опроса одного входа* | унифицированные сигналы | не более 0,6 с |
| ТС | не более 0,9 с | |
| ТП | не более 0,6 с | |
| сопротивления | не более 0,6 с | |
| Предел основной приведенной погрешности при измерении | унифицированные сигналы | ±0,25 % |
| ТС | ±0,25 % | |
| ТП | ±0,5 % | |
| сопротивления | ±0,25 % | |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более | ±0,25 % | |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | 0,5 предела допускаемой основной приведенной погрешности измерения | |
| * Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса. | ||
| Параметр | Значение (свойства) |
|---|---|
| Тип контакта | Нормально-разомкнутый контакт |
| Режимы работы |
переключение логического состояния генерация ШИМ сигнала |
| Максимальный ток коммутации |
5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка) |
| Максимальное напряжение на контакты реле |
264 В (СКЗ) переменного напряжения 30 В постоянного напряжения |
| Минимальный ток коммутации | 10 мА |
| Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300* |
| Механический ресурс реле, не менее | 5 000 000 переключений |
| Электрический ресурс реле, не менее |
35 000 переключений при 3 А, 30 В постоянного напряжения 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения С300* |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс |
| Параметр | Значение (свойства) |
|---|---|
| Максимальная частота | 1 Гц (при коэффициенте заполнения 0,05) |
| Минимальная длительность импульса ШИМ | 50 мс |
| * Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА | |
|
|
|
|
Функциональная схема ОВЕН |
Функциональная схема ОВЕН |
|
|
|
|
Функциональная схема ОВЕН |
Функциональная схема ОВЕН |
|
|
|
|
|
Функциональная схема ОВЕН |
Функциональная схема ОВЕН |
Функциональная схема ОВЕН |
| Схема 1 | |
|---|---|
|
|
Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN). Порт Ethernet 4 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном. Данная схема позволяет разделить сеть на две зоны, обеспечивая одно пространство IP-адресов для портов Ethernet 1–3. |
| Схема 2 | |
|
|
Порты Ethernet 1 и Ethernet 2 объединены в мостовое подключение к глобальной сети (WAN), защищённое межсетевым экраном. Порты Ethernet 3 и Ethernet 4 являются отдельными изолированным сетевыми интерфейсами для подключения к локальным сетям (LAN). |
| Схема 3 | |
|
|
Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN). Порт Ethernet 4 является отдельным изолированным сетевым интерфейсом для подключения к отдельной локальной сети (LAN). |

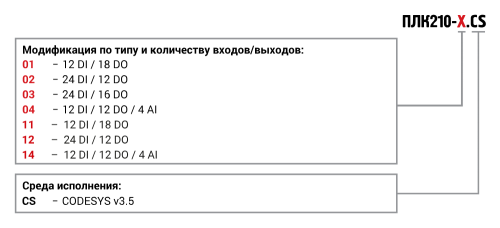

| Модель | Дискретные входы (DI) | Дискретные выходы (DO) | Аналоговые входы (AI) | Аналоговые выходы (AO) |
|---|---|---|---|---|
| ПЛК210-01-CS |
12 DI 12 - быстрые до 95 кГц |
18 DO 18 - э/м реле | - | - |
| ПЛК210-11-CS |
12 DI 8 - быстрые до 100 кГц 4 - до 300 Гц |
18 DO 18 - э/м реле | - | - |
| ПЛК210-02-CS |
24 DI 12 - быстрые до 95 кГц 12 - до 300 Гц |
12 DO 12 - э/м реле | - | - |
| ПЛК210-12-CS |
24 DI 8 - быстрые до 100 кГц 16 - до 300 Гц |
12 DO 12 - э/м реле | - | - |
| ПЛК210-03-CS |
24 DI 12 - быстрые до 95 кГц 12 - до 300 Гц |
16 DO 8 - быстрые ключи до 100 кГц 8 - ключи | - | - |
| ПЛК210-14-CS |
12 DI 8 - быстрые до 100 кГц 4 - до 300 Гц |
12 DO 12 - э/м реле |
4 AI 4 - универсальные | - |
| ПЛК210-04-CS |
12 DI 12 - быстрые до 95 кГц |
12 DO 12 - э/м реле |
4 AI 4 - универсальные | - |
| ПЛК210-01 | ПЛК210-02 | ПЛК210-03 | ПЛК210-04 |
|---|---|---|---|
| Назначение контактов клеммника | |||
|
|
|
|
|
| Схема подключения контактных датчиков к дискретным входам | |||
|
|
|
|
|
| Схема подключения датчиков n-p-n типа* | |||
|
|
|
|
|
| Схема подключения датчиков p-n-p типа | |||
|
|
|
|
|
| Таблица подключения энкодеров p-n-p и n-p-n типа** | |||
|
|
|||
| Схема подключения термосопротивления по трехпроводной схеме | |||
| - | - | - |
|
| Схема подключения термопар | |||
| - | - | - |
|
| Схема подключения датчиков с унифицированным выходным сигналом напряжения -50…+50 мА и -1…1 В по трехпроводной схеме | |||
| - | - | - |
|
| Схема подключения датчиков с унифицированным выходным сигналом тока 4…20 мА по двухпроводной схеме | |||
| - | - | - |
|
| Схема подключения датчиков с унифицированным выходным сигналом тока 0…20 мА и 0...5 мА по трехпроводной схеме | |||
| - | - | - |
|
| Схема подключения датчиков резистивного типа 0…2 кОм или 0...5 кОм | |||
| - | - | - |
|
|
*Для подключения транзисторов типа n-p-n к быстрым дискретным входам FDI1-FDI12 следует использовать отдельный источник питания для входов. Клемма SS1 объединена со входом питания. **При подключении энкодеров типа p-n-p на клемму SS1 подключается 0 В. При подключении энкодеров типа n-p-n на клемму SS1 подключается 24 В от отдельного источника питания. Клемма SS1 объединена со входом питания. |
|||
| ПЛК210-11 | ПЛК210-12 | ПЛК210-14 |
|---|---|---|
| Назначение контактов клеммника | ||
|
|
|
|
| Схема подключения контактных датчиков к дискретным входам | ||
|
|
|
|
| Схема подключения датчиков n-p-n типа* | ||
|
|
|
|
| Схема подключения датчиков p-n-p типа | ||
|
|
|
|
| Схема подключения термосопротивления по трехпроводной схеме | ||
|
- |
- |
|
| Схема подключения термопар | ||
|
- |
- |
|
| Схема подключения датчиков с унифицированным выходным сигналом напряжения -50…+50 мА и -1…1 В по трехпроводной схеме | ||
|
- |
- |
|
| Схема подключения датчиков с унифицированным выходным сигналом тока 4…20 мА по двухпроводной схеме | ||
|
- |
- |
|
| Схема подключения датчиков с унифицированным выходным сигналом тока 0…20 мА и 0...5 мА по трехпроводной схеме | ||
|
- |
- |
|
| Схема подключения датчиков резистивного типа 0…2 кОм или 0...5 кОм | ||
| - |
- |
|
| * Для подключения транзисторов типа n-p-n к быстрым дискретным входам FDI1–FDI12 следует использовать отдельный источник питания для входов. Клемма SS1 объединена со входом питания. | ||
| УГО ЕСКД (ПЛК210-01-CS) | Скачать PDF | Скачать DWG |
| УГО СПДС (ПЛК210-01-CS) | Скачать PDF | Скачать DWG |
| УГО ЕСКД (ПЛК210-02-CS) | Скачать PDF | Скачать DWG |
| УГО СПДС (ПЛК210-02-CS) | Скачать PDF | Скачать DWG |
| УГО ЕСКД (ПЛК210-03-CS) | Скачать PDF | Скачать DWG |
| УГО СПДС (ПЛК210-03-CS) | Скачать PDF | Скачать DWG |
| УГО ЕСКД (ПЛК210-04-CS) | Скачать PDF | Скачать DWG |
| УГО СПДС (ПЛК210-04-CS) | Скачать PDF | Скачать DWG |
| 3D модель ПЛК210-01-CS | Скачать PDF | Скачать STEP |
| 2D Модель ПЛК210-01-CS | Скачать PDF | Скачать DWG |
| 3D модель ПЛК210-02-CS | Скачать PDF | Скачать STEP |
| 2D Модель ПЛК210-02-CS | Скачать PDF | Скачать DWG |
| 3D модель ПЛК210-03-CS | Скачать PDF | Скачать STEP |
| 2D Модель ПЛК210-03-CS | Скачать PDF | Скачать DWG |
| 2D модель ПЛК210-04-CS | Скачать PDF | Скачать DWG |
| ПЛК210-01-CS | Скачать ZIP |
| ПЛК210-02-CS | Скачать ZIP |
| ПЛК210-03-CS | Скачать ZIP |
| ПЛК210-04-CS | Скачать EDZ |
| Наименование | Количество |
|---|---|
| Контроллер ПЛК210 (исполнение в соответствии с заказом) | 1 шт. |
| Кабель MicroUSB-USB 1.8 м | 1 шт. |
| Кабель RJ45-RJ45 0.15 м | 1 шт. |
| Комплект заглушек для портов | 1 |
| Клемма 2EGT-5.0-02P-14 | 2 шт. |
| Паспорт и Гарантийный талон | 1 экз. |
| Краткое руководство | 1 экз. |
| Быстрый старт | 1 экз. |
