Термопары из благородных металлов с кабельным выводом ОВЕН ДТПS 021.1х-0,5.х
Описание
Термопары из благородных металлов с кабельным выводом ОВЕН ДТПS 021.1х-0,5.х
Термопары типа S (платина - 10 % родий/платина)
- применяются для измерения высоких температур - до 1300 °С;
- возможно кратковременное применение при температуре - до 1600 °С;
- возможно применение в окислительной атмосфере;
- высокая прочность и твердость корундового чехла;
- высокая теплопроводность корундового чехла (сопоставима с теплопроводностью стали 12Х18Н10Т);
- износостойкость, в т.ч. на высоких температурах;
- высокая коррозийная стойкость, в т.ч. на высоких температурах.
Конструктивное |
Модель |
Диаметр |
Диаметр |
Внешний |
Материал |
Длина |
|
ДТПS021.1О |
0,5 мм |
0,4 мм |
Не более |
Корунд |
Определяется при |
ДТПS021.1Э |
0,5 мм |
0,4 мм |
Не более |
Корунд |
Определяется при | |
ДТПS145-0019.L |
0,5 мм |
0,4 мм |
D=12 мм |
Корунд |
250, 320, 400, | |
ДТПS155-0019.L |
0,5 мм |
0,4 мм |
D=20 мм |
Корунд |
250, 320, 400, | |
Длина L указывается вместе с выводами длиной 30 мм. |
* Длина термопары L выбирается при заказе.
Для ДТПХ мод. 145, 155:
- температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
- скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду - плавное.
Для датчиков ДТПХ145 и ДТПХ155 длина L2 - размер металлической части - варьируется в зависимости от общей длины монтажной части L. В таблице приведены типоразмеры L и L2.
Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155 | |
L, мм |
L2, мм |
250 |
80 |
320 |
80 |
400 |
80 |
500 |
80 |
630 |
80 |
800 |
200 |
1000 |
400 |
1250 |
650 |
1600 |
1000 |
2000* |
1400* |
* Только мод. 155 |
Характеристика |
Значение |
Номинальная статическая характеристика |
ТПП(S) |
Рабочий диапазон измеряемых температур |
0…+1300 °С |
Класс допуска |
2 |
Показатель тепловой инерции |
Не более 5 с - для ДТПS021 |
Материал защитной арматуры |
Корунд CER795/12Х18Н10Т |

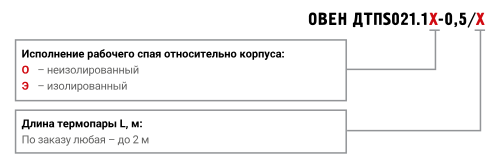

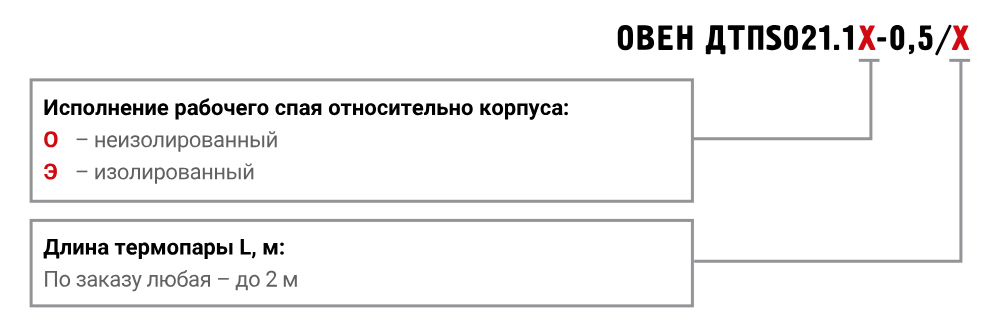

Пример обозначения при заказе: ОВЕН ДТПS021.1Э-0,5/0,2
Это означает, что изготовлению и поставке подлежит термопара «платинородий-платиновая», модель - 021, диаметр термоэлектрода: платинородий - 0,4 мм, платина - 0,5 мм, датчик выполнен с изолированным рабочим спаем, максимальный диаметр одного из термоэлектродов - 0,5 мм, длина термопары - 0,2 м.
Пример обозначения при заказе: ДТПS145-0019.400
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь «платинородий-платина», материал защитной арматуры - корунд CER795, c диапазоном измерения температуры: 0…+1300 °С, с изолированным рабочим спаем, диаметр термоэлектродов: платинородий - 0,4 мм, платина - 0,5 мм, с металлической коммутационной головкой, длиной монтажной части 400 мм, в корпусе 145.
Рекомендуемая температура и условия применения термопар ДТП в зависимости от материала арматуры | ||||
Материал |
Рекомендуемые |
Условия |
Температура |
Особенности |
Нержавеющие |
800 |
Неподвижные окислительные
или |
850 |
Неустойчивы в серосодержащих |
600 |
воздействие механических нагрузок | |||
Нержавеющая |
900 |
Неподвижные, движущиеся |
1050 |
Стойкость к коррозии
при |
Нержавеющая Сталь AISI310 |
1100 |
Неподвижные окислительные или нейтральные газообразные |
1100 |
Хорошая
сопротивляемость устойчива к кислым водным растворам, хлорной коррозии, к цианистым и нейтральным расплавам солей при высоких температурах. Устойчива в атмосфере, содержащей СО2, при температуре до 900 °С |
1050 |
Движущиеся газообразные | |||
Нержавеющая |
900 |
Неподвижные, движущиеся газообразные среды, воздействие механических нагрузок, |
925 |
Хорошая сопротивляемость воде, появлению каверн и раковин |
Нержавеющая |
800 |
Неподвижные
окислительные |
850 |
Высокая стойкость к ряду агрессивных сред, включая горячие неочищенные нефтепродукты и газообразные продукты горения. Устойчива в атмосфере, содержащей СО2, при температуре до 650 °С |
600 |
Движущиеся газообразные | |||
Нержавеющая |
1000 |
Неподвижные, движущиеся режим теплосмен |
1050 |
Для замены 12Х18Н10Т Устойчива в серосодержащих средах. Не рекомендуется воздействие ударных нагрузок |
Сплав на |
1100 |
Неподвижные, движущиеся |
1300 |
Не рекомендуется воздействие абразивных частиц, движущихся в высокоскоростном |
Керамика МКРц |
1100 |
Высокотемпературные |
- |
Не рекомендуется воздействие |
Корунд CER795 |
1300 |
Высокотемпературные |
- |
Высокая твердость и |
Карбид кремния |
1250 |
Расплавы солей |
- |
Высокая твердость и |
НСХ |
Класс допуска |
Диапазон измерения |
Пределы допускаемых |
К (ХА) |
2 |
-40…+333 °C включ. |
± 2,5 °C |
св. 333…+1300 °C |
± 0,0075t°C | ||
1 |
-40…+375 °C включ. |
± 1,5 °C | |
св. 375…+1300 °C |
± 0,004t°C | ||
L (ХК) |
2 |
-40…+360 °C включ. |
± 2,5 °C |
св. 360…+600 °C |
± (0,700 + 0,005t) °C | ||
J (ЖК) |
1 |
-40…+375 °C включ. |
± 1,5 °C |
св. 375…+750 °C |
± 0,004t°C | ||
S(ПП) |
2 |
0…+600 °C включ. |
1,5 °C |
св. 600…+1600 °C |
0,0025t°C | ||
t - значение измеряемой температуры °C |
- Датчик
- Паспорт
