ПРМ модуль расширения входов/выходов

Основные характеристики ПРМ-1 и ПРМ-3

ПРМ-1

Модуль дискретных входов/выходов

ПРМ-3

Модуль аналоговых входов/выходов

Количество входов

8

4

Тип входа

Дискретный

(230 В или 24 В, в зависимости от модификации)

Аналоговый

термопары, термосопротивления, унифицированные сигналы

Количество выходов

8

2

Тип выхода

э/м реле

Аналоговый: 4…20 мА / 0…10 В

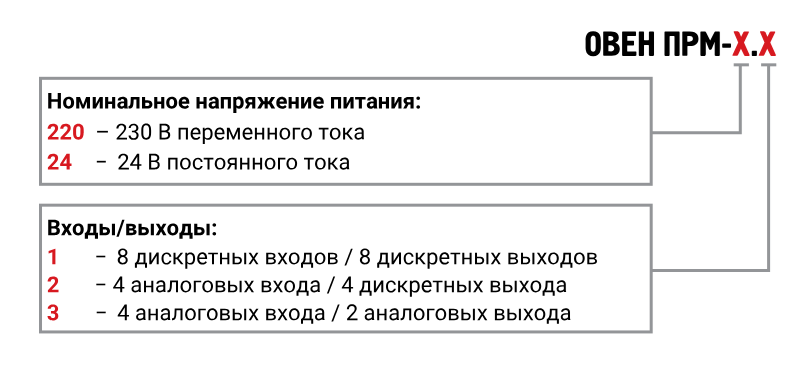

Модификации ПРМ

Модификация

Питание

Входы

Выходы

DI

AI

DO

AO

ПРМ-220.1

~230 В

8 ДФ

-

8 Р

-

ПРМ-24.1

=24 В

8 Д

-

8 Р

-

ПРМ-220.3

~230 В

-

4 А

-

2 И/У

ПРМ-24.3

=24 В

-

4 А

-

2 И/У

Технические характеристики

Наименование

Значение

ПРМ-220.х

ПРМ-24.х

Диапазон напряжения питания

94…264 В

(номинальное 120/230 В при 47…63 Гц)

19…30 В

(номинальное 24 В)

Гальваническая развязка

есть

Электрическая прочность изоляции между входом питания и другими

цепями

2830 В

1780 В

Потребляемая мощность, не более

8 ВА

4 Вт

Тип корпуса

Для крепления на DIN-рейку (35 мм)

Габаритные размеры

88×89,7×57,8 мм

Степень защиты корпуса по ГОСТ 14254-96

IP20

Масс прибора, не более (для всех вариантов исполнений)

0,4 кг

Характеристики дискретных входов ПРМ-1

Наименование

Значение

ПРМ-220.1

ПРМ-24.1

Количество дискретных входов

8

Подключаемые входные устройства

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)

—

датчики, имеющие на выходе транзистор p-n-p-типа

с открытым коллектором

Напряжение питания дискретных входов

90…264 В

15…30 В

Макс. входной ток

9 мА

5 мА

Ток «логической единицы»

0,7...1,4 мА

0…1 мА

Уровень сигнала «логической единицы»

159...264 В

15…30 В

Уровень сигнала «логического нуля»

0…40 В

-3…+5 В

Гальваническая развязка

групповая по 4 входа (1...4, 5...8)

Электрическая прочность изоляции

2800 В

1780 В

Характеристики дискретных выходов ПРМ-1

Наименование

Значение

ПРМ-220.1

ПРМ-24.1

Количество дискрет­ных выходов

8

Тип дискретного выходного элемента

Р – электромагнитное реле (нормально-открытое)

Максимально допустимый ток нагрузки

5 А при напряжении не более 250 В переменного тока и cosϕ>0,95

3 А при напряжении не более 30 В постоянного тока

Время переключения из состояния «0» в состояние «1» и обратно

не более 10 мс

Гальваническая развязка дискретных выходов

групповая (выходы собраны в группы по 2 шт. и имеют общую клемму)

Электрическая прочность изоляции

2800 В по 2 реле (групповая – 1780 В)

Характеристики аналоговых входов ПРМ-3

Наименование

Значение

Количество входов

4

Тип входов

Аналоговый:

Термопары (ГОСТ Р 8.585-2001)

Термометры сопротивления (ГОСТ Р 6651-2009)

Унифицированные сигналы (ГОСТ 26.011-80)

Время опроса одного канала ТС

0,8 сек

Время опроса одного канала ТП /унифицированного сигнала

0,4 сек

Разрядность встроенного АЦП

16 бит

Внутреннее сопротивление аналогового входа:

- в режиме измерения тока (задается программно)

30 ... 55 Ом (по умолчанию – 30 Ом)

- в режиме измерения напряжения 0...10 В

около 10 кОм

Предел основной приведенной погрешности при измерении:

- термоэлектрическими преобразователями

±0,5 %

- термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока

±0,25 %

Гальваническая изоляция аналоговых входов

отсутствует

Характеристики аналоговых выходов ПРМ-3

Наименование

Значение

Количество входов

2

Тип выходов

Универсальный: 4…20 мА/0…10 В

Разрядность ЦАП

12 бит

Диапазон генерации тока

0…24 мА

Диапазон генерации напряжения

0…10 В

Предел основной приведенной погрешности, %

Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов

±0,05 %

Гальваническая изоляция аналоговых выходов

есть (индивидуальная)

Электрическая прочность изоляции аналоговых выходов

3000 В

Питание аналоговых выходов

внешнее, отдельно на каждый выход

Поддерживаемые датчики и сигналы

Наименование

Диапазон измерений, %

Предел основной

приведенной погрешности, %

Сигнал постоянного тока

-50…+50 мВ

0…100

±0,25

Унифицированные сигналы по ГОСТ 26.011-80

0…1 В

0…100

±0,25

0…5 мА

0…100

0…20 мА

0…100

4…20 мА

0…100

Термометры сопротивления по ГОСТ Р 6651-2009

Cu50 (α =0,00426 °С^-1)*

-50…+200

±0,25

Cu50 (α =0,00428 °С^-1)

-200…+200

Pt50 (α = 0,00385 °С^-1)

-200…+850

Pt50 (α =0,00391 °С^-1)

-240…+1100

Cu100 (α =0,00426 °С^-1)

-50…+200

Cu100 (α =0,00428 °С^-1)

-200…+200

Pt100 (α =0,00385 °С^-1)

-200…+850

Pt100 (α =0,00391 °С^-1)

-240…+1100

Ni100 (α =0,00617 °С^-1)

-60…+180

Pt500 (α =0,00385 °С^-1)

-200…+850

Pt500 (α =0,00391 °С^-1)

-250…+1100

Cu500 (α =0,00426 °С^-1)

-50…+200

Cu500 (α =0,00428 °С^-1)

-200…+200

Ni500 (α =0,00617 °С^-1)

-60…+180

Cu1000 (α =0,00426 °С^-1)

-50…+200

Cu1000 (α =0,00428 °С^-1)

-200…+200

Pt1000 (α =0,00385 °С^-1)

-200…+850

Pt1000 (α =0,00391 °С^-1)

-250…+1100

Ni1000 (α =0,00617 °С^-1)

-60…+180

Термопары по ГОСТ Р 8.585-2001

TХК (L)

-200…+800

±0,5

(±0,25)**

TЖК (J)

-200…+1200

TНН (N)

-200…+1300

TХА (К)

-200…+1360

TПП (S)

-50…+1750

TПП (R)

-50…+1750

ТПР(В)

+200…+1800

ТВР(А-1)

0…+2500

ТВР(А-2)

0…+1800

ТВР(А-3)

0…+1800

ТМК(Т)

-250…+400

* Температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 ⁰С, к его сопротивлению, измеренному при 0 ⁰С (R0), деленное на 100 0 ⁰С и округленное до пятого знака после запятой.

** Основная приведенная погрешность без коррекции «холодного спая».
