Описание
ПР103 программируемое реле с Ethernet ОВЕН

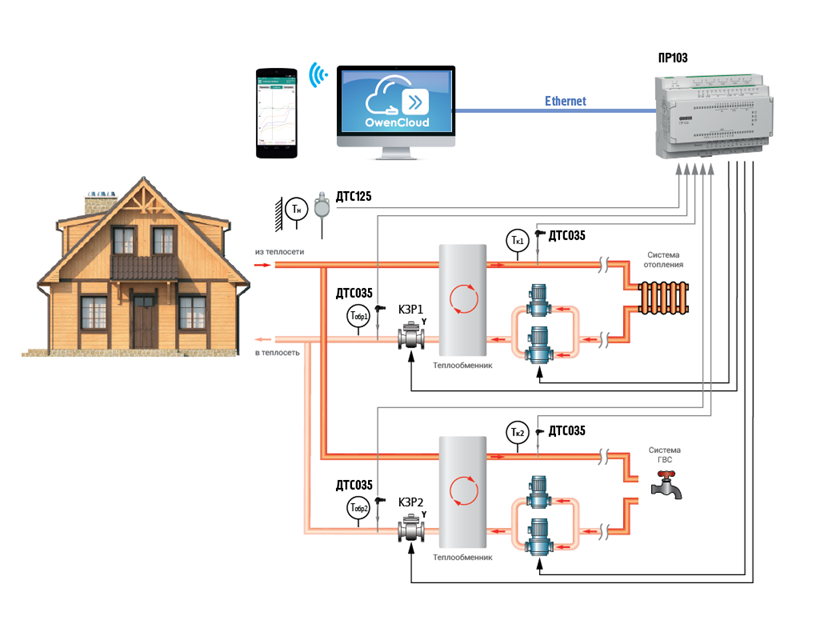

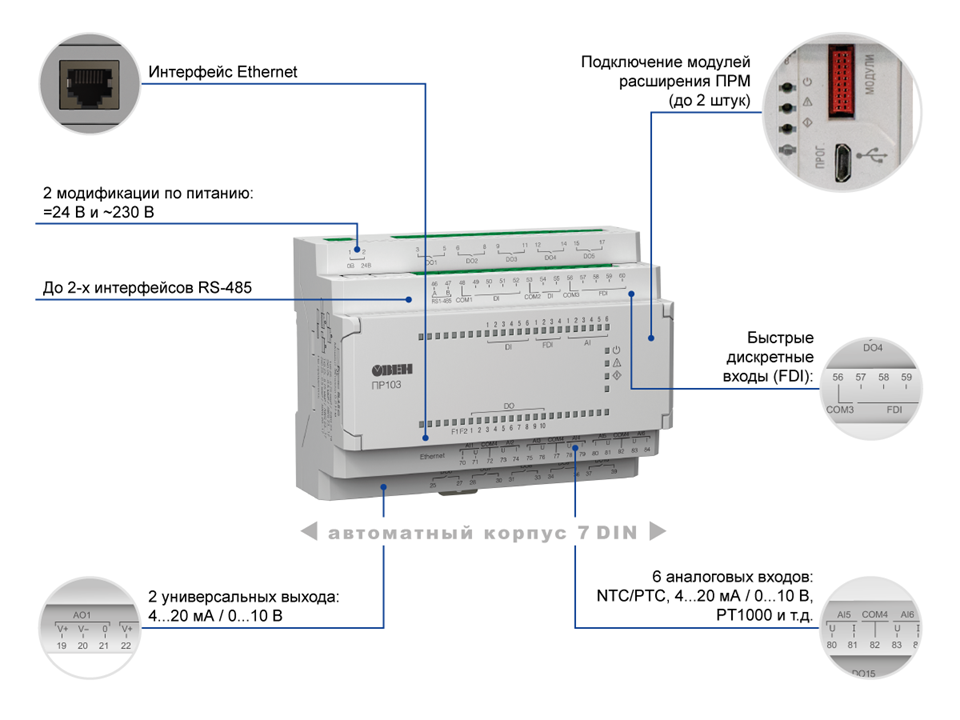

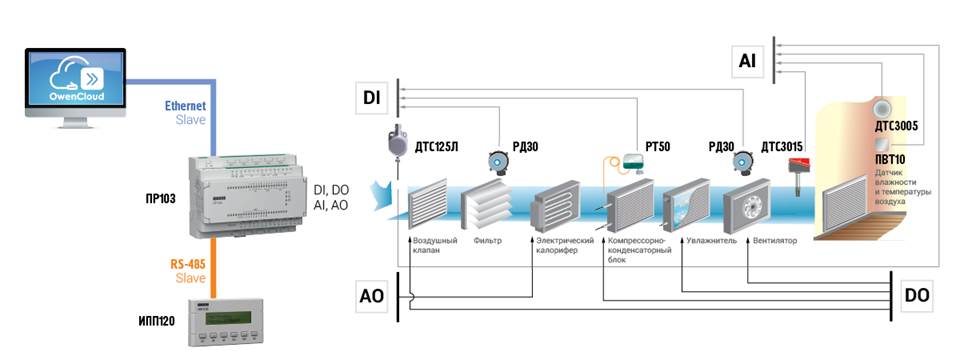

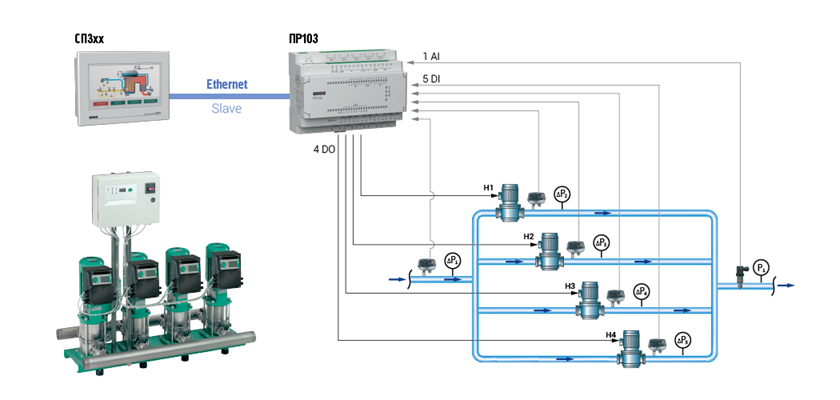

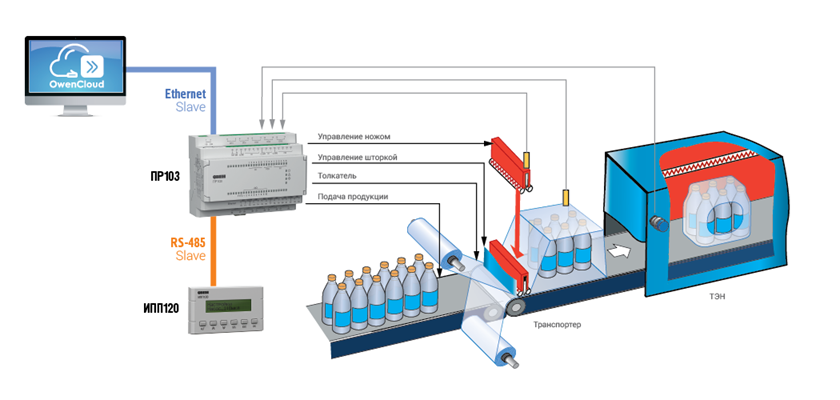

ПР103 - это первое программируемое реле с Ethernet на борту. Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием. Наличие интерфейса Ethernet позволяет осуществить прямой доступ к сервису OwenCloud и реализовать управление оборудованием из любой точки мира. В ПР103 может быть до 2-х интерфейсов RS-485 на борту для передачи данных на верхний уровень. В корпусе 7DIN располагается до 34 аналоговых и дискретных входов/выходов.
Наличие быстрых дискретных входов позволяет обрабатывать сигналы с частотой до 100 кГц.
Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic
Для конфигурирования прибора можно использовать OWEN Configurator
Загрузка алгоритма и конфигурирование производится с помощью кабеля microUSB, а также по интерфейсам Ethernet и RS-485.
Подключаемое оборудование:
- До 16 дискретных входов.
- До 4 быстрых дискретных входов, частота до 100 кГц.
- До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
- До 2 универсальных аналоговых выходов: 4…20 мА/0…10 В.
- До 18 дискретных выходов (э/м реле или транзиторные ключи).
Коммуникационные возможности:
Интерфейс Ethernet, режим Slave*:
- Прямой доступ в облачный сервис OwenCloud.
- Подключение к ПК для конфигурирования и записи программы.
- Визуализация процессов с помощью панелей оператора и SCADA.
До 2-х интерфейсов RS-485 (режим Slave)*:
- Интеграция в SCADA-системы.
- Подключение к ПК для конфигурирования и записи программы
- Визуализация процессов с помощью панелей оператора.
*Поддержка Master по интерфейсам RS-485 и Ethernet будет добавлена в начале 2022 года.
Конструктивные особенности:

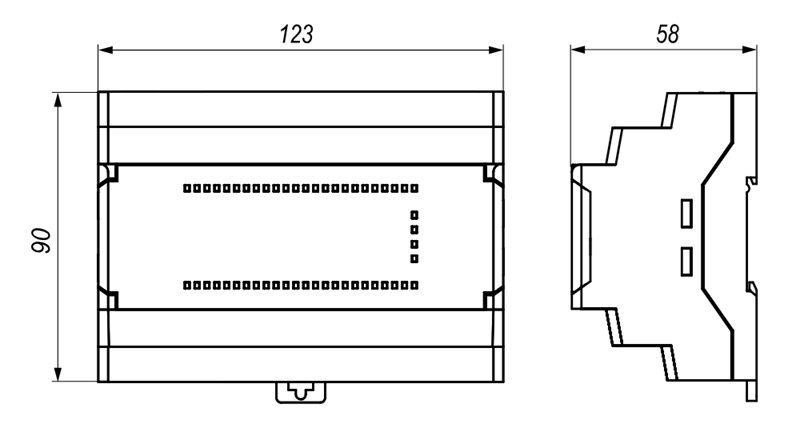

- Компактный модульный корпус шириной 7 модулей.
- Съемные клеммники - для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация:
- 2 модификации по питанию: =24 и ~230 В
- Возможность питаний от бортовой сети =12В
- Увеличение каналов ввода/вывода до 66 шт. с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- Конфигурирование и запись программы через USB, Ethernet, RS-485

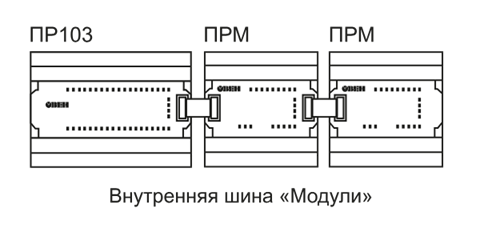

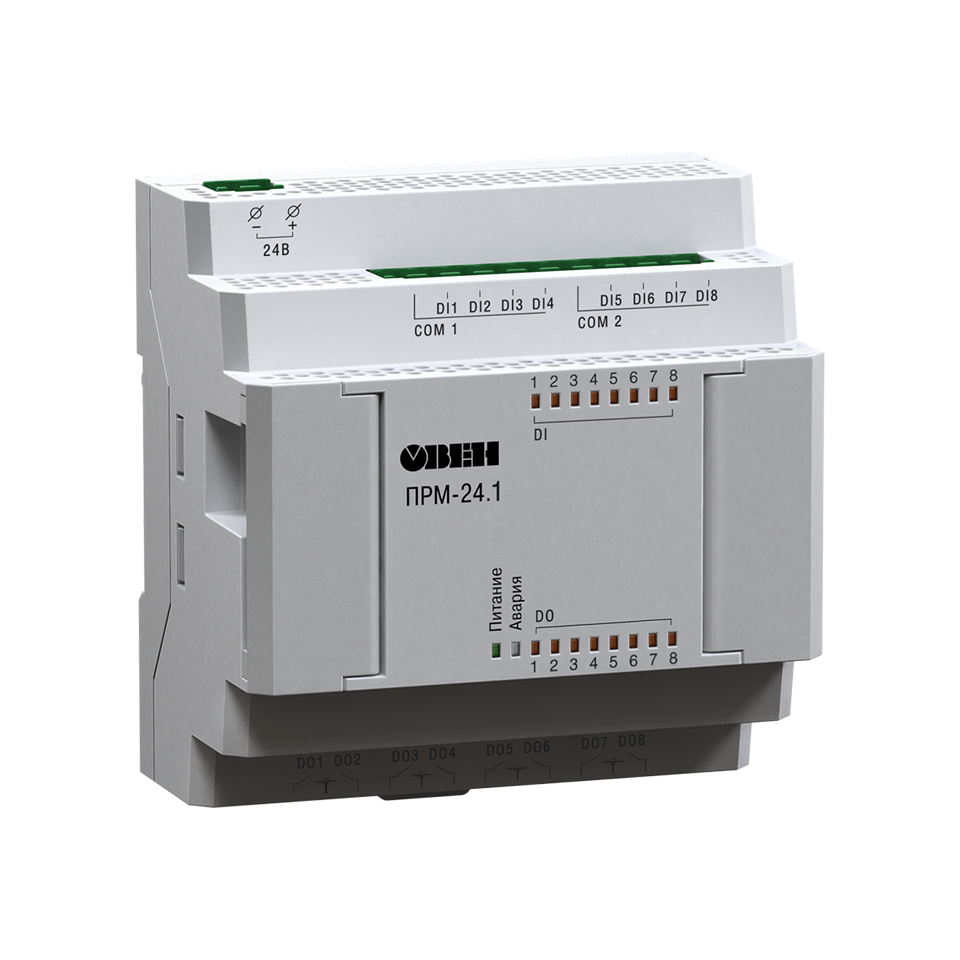

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР103:
- ПРМ-1 - для увеличения дискретных входов и выходов;
- ПРМ-2 - для увеличения аналоговых входов и дискретных выходов;
- ПРМ-3 - для увеличения аналоговых входов и выходов.
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР103 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР103 и модули ПРМ с разным типом питания.

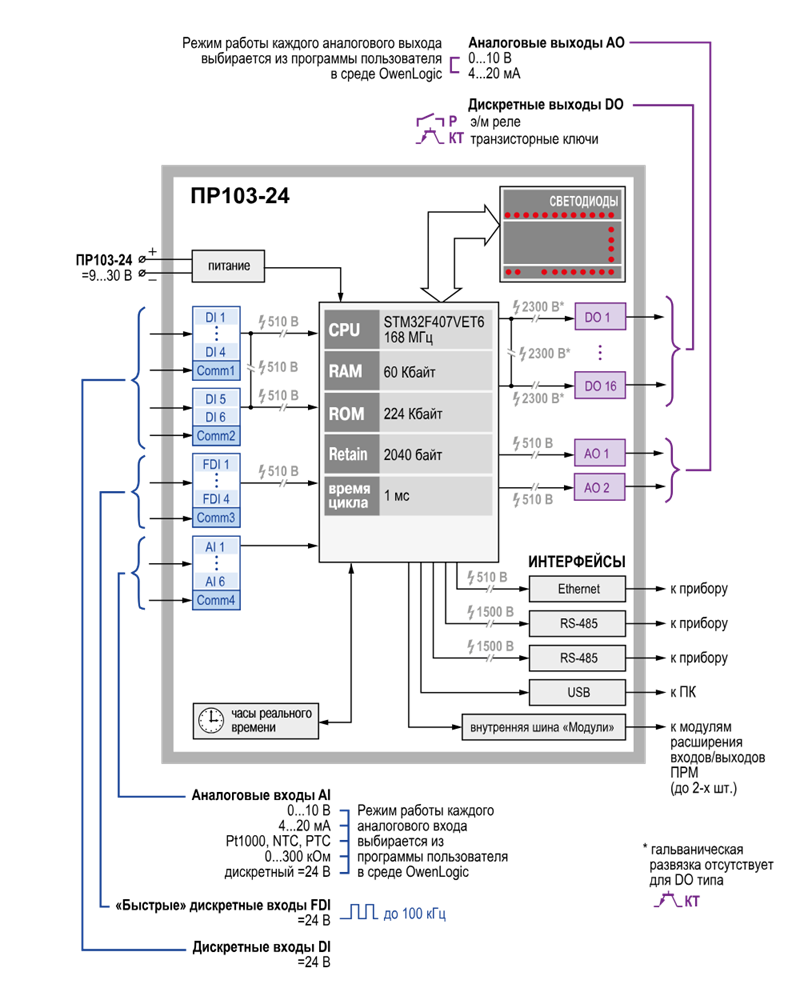

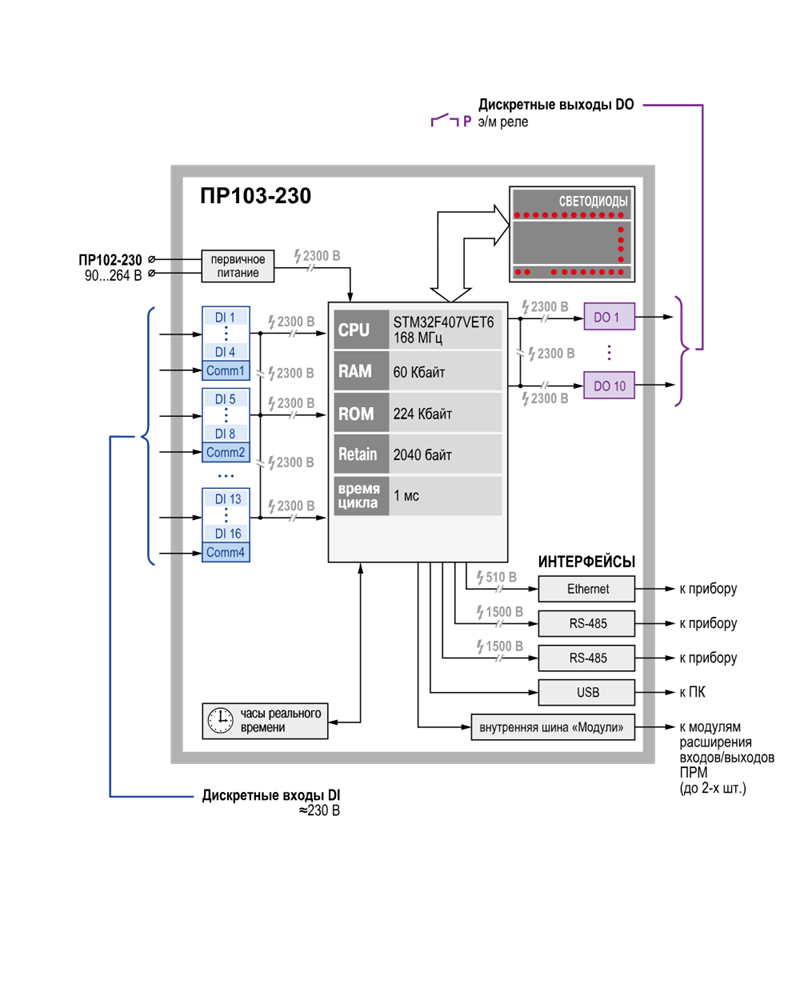

Наименование |
ПР103-230 |
ПР103-24 |
Программирование | ||
Среда программирования |
OwenLogic | |
Объем Retain-памяти |
2040 байт | |
Объем памяти сетевых переменных (режим Slave) |
1024 байт | |
Стек |
Динамический | |
Память ПЗУ |
224 кбайт | |
Память ОЗУ |
60 кбайт | |
Интерфейсы программирования и конфигурирования |
microUSB, Ethernet, RS-485 | |
Общие сведения | ||
Диапазон переменного напряжения питания |
90 до 264 В (номин. 230 В, при 50 Гц) |
- |
Диапазон постоянного напряжения питания |
127...373 В (номинальное 230 В) |
9...30 В (номинальное=24 В) |
Минимальное время цикла |
1 мс (зависит от сложности программы) | |
Часы реального времени |
есть | |
Модули расширения ПРМ |
Да, до 2 шт. | |
Дискретные входы | ||
Количество |
16 шт. |
6 шт. |
Тип |
Дискретный фазовый (ДФ) |
Дискретный (Д) |
Подключаемые датчики |
Коммутационные устройства (контакты кнопок, выключателей, герконов, | |
- |

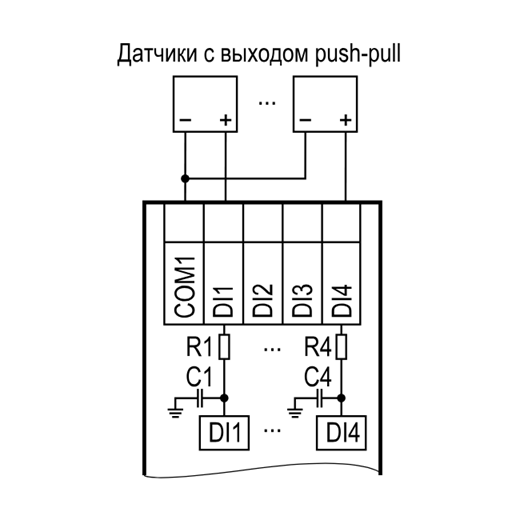

Датчики с выходом push-pull, | |
Номинальное напряжение питания |
~230 В |
=24 В |
Гальваническая развязка |
Групповая, по 4 входа |
Групповая, 4 и 2 входа |
Электрическая прочности изоляции |
2300 В, групповая - 2300 В |
510 В, групповая - 510 В |
Быстрые дискретные входы | ||
Количество |
- |
4 шт. |
Тип |
- |
Дискретный скоростной (ДС) |
Подключаемые датчики |
- |
Датчики с выходом push-pull, |
Минимальная длительность импульса |
- |
5 мкс |
Максимальная частота импульсов |
- |
100 кГц |
Номинальное напряжение питания |
- |
24 В |
Гальваническая развязка |
- |
Групповая, по 4 входа |
Электрическая прочности изоляции |
- |
510 В, групповая - 510 В |
Аналоговые входы | ||
Количество |
- |
6 |
Тип измеряемых сигналов |
- |
4..20 мА, 0..10 В, Pt1000, NTC, РТС, 0..300 кОм и др. |
Период обновления значений всех каналов, не более |
- |
1 мс |
Работа в дискретном режиме |
- |
Да |
Гальваническая развязка |
- |
Отсутствует |

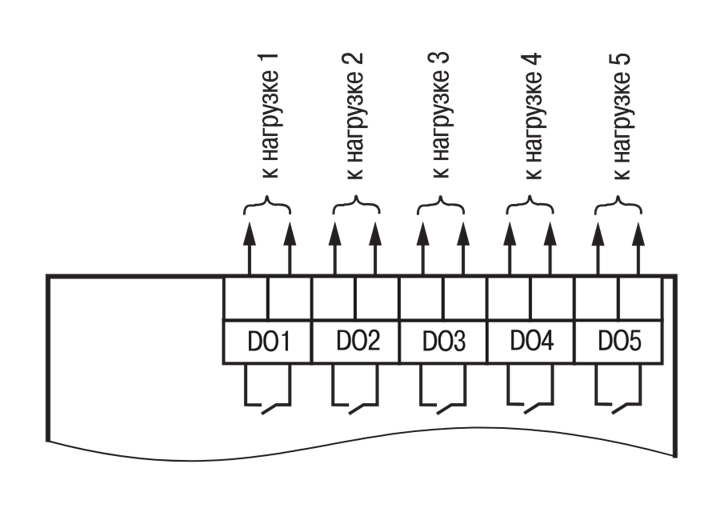

Дискретные выходы | ||
Количество |
10 |
До 18 |
Тип |
Релейные |
Релейные (нормально-разомкнутые) |
Допустимый ток нагрузки, не более | ||
Релейные (Р) |
5 А при напряжении не более 250 В перем. тока | |
Транзиторные (КТ) |
- |
1 А при напряжении |
Гальваническая развязка | ||
Релейные (Р) |
Индивидуальная | |
Транзиторные (КТ) |
- |
Отсутствует |
Электрическая прочность изоляции | ||
Релейные (Р) |
2300 В | |
Транзиторные (КТ) |
- |
- |
Аналоговые выходы | ||
Количество |
- |
2 |
Тип аналогового выхода |
- |
Универсальный: 4...20 мА/0...10 В |
Разрядность ЦАП |
- |
12 бит |
Гальваническая развязка |
- |
Индивидуальная |
Электрическая прочность изоляции |
- |
510 В |
Коммуникационные возможности | ||
Интерфейс Ethernet (1 шт.) | ||
Протокол связи |
Modbus TCP | |
Режим работы |
Slave | |
Интерфейс RS-485 (до 2 шт. - выбирается при заказе) | ||
Протокол связи |
Modbus RTU/ASCII | |
Режим работы |
Slave |

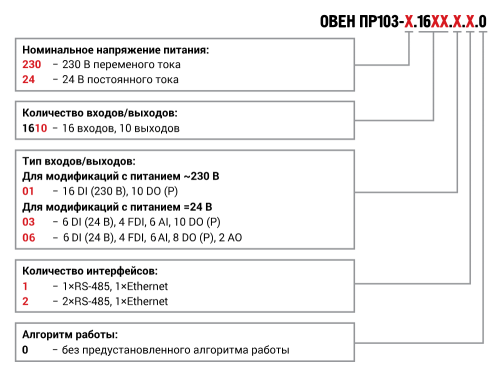

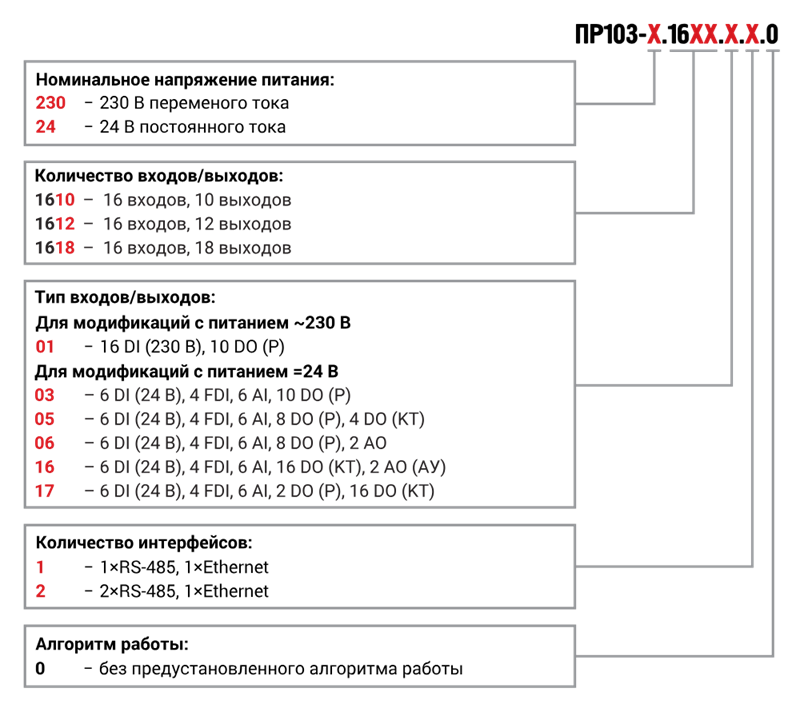

Модификация |
Питание, В |
Входы |
Выходы |
RS-485 |
Ethernet |
|||
FDI |
DI |
AI |
DO |
AO |
||||
ПР103-230.1610.01.1.0 |
~230 |
- |
16 (230 В) |
- |
10 Р |
- |
1 |
1 |
ПР103-230.1610.01.2.0 |
~230 |
- |
16 (230 В) |
- |
10 Р |
- |
2 |
1 |
ПР103-24.1610.03.1.0 |
=24 |
4 |
6 (24 В) |
6 |
10 Р |
- |
1 |
1 |
ПР103-24.1610.03.2.0 |
=24 |
4 |
6 (24 В) |
6 |
10 Р |
- |
2 |
1 |
ПР103-24.1610.06.1.0 |
=24 |
4 |
6 (24 В) |
6 |
8Р |
2АУ |
1 |
1 |
ПР103-24.1610.06.2.0 |
=24 |
4 |
6 (24 В) |
6 |
8Р |
2АУ |
2 |
1 |

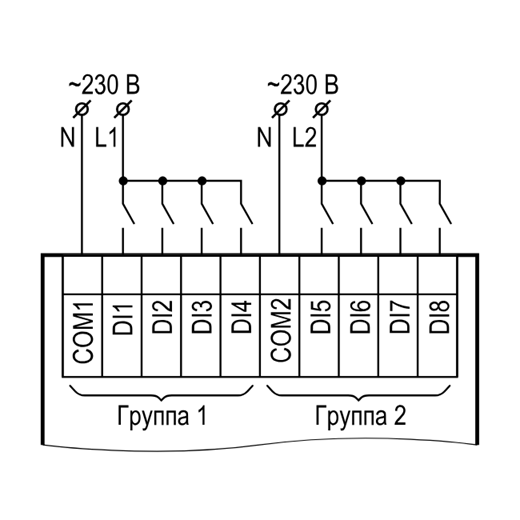

Схема подключения дискретных датчиков |
Схема подключения дискретных датчиков |

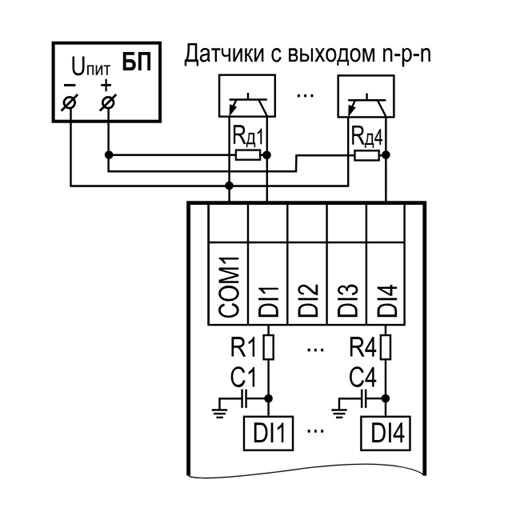

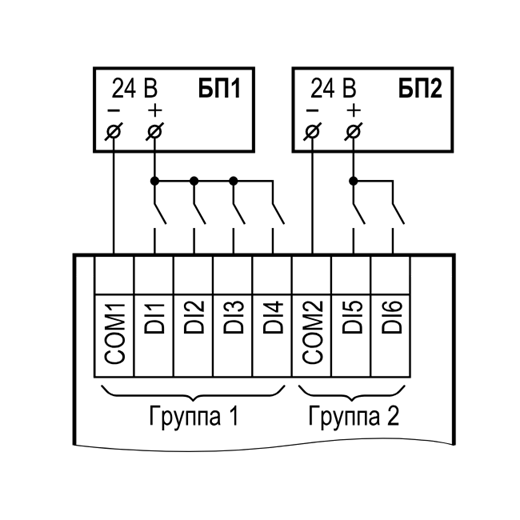

Подключение к входам типа «Д» |
Подключение к входам типа «Д» |
Подключение к входам типа «Д» |

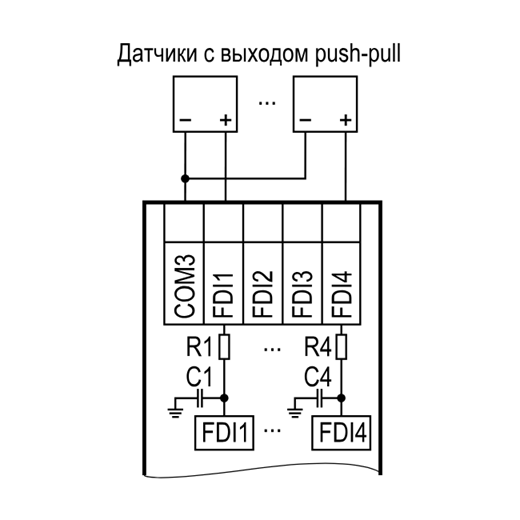

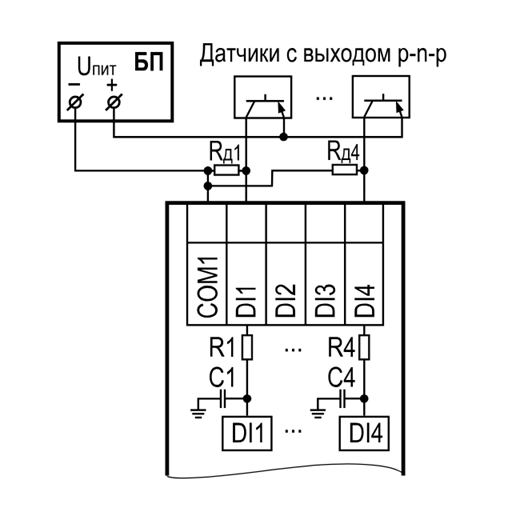

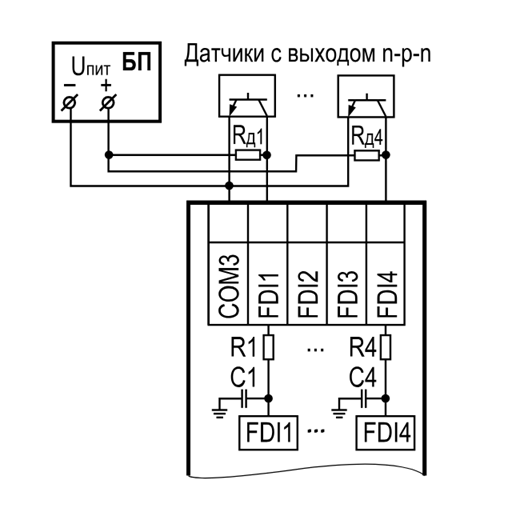

Подключение к входам типа «ДС» |
Подключение к входам типа «ДС» |
Подключение к входам типа «ДС» |

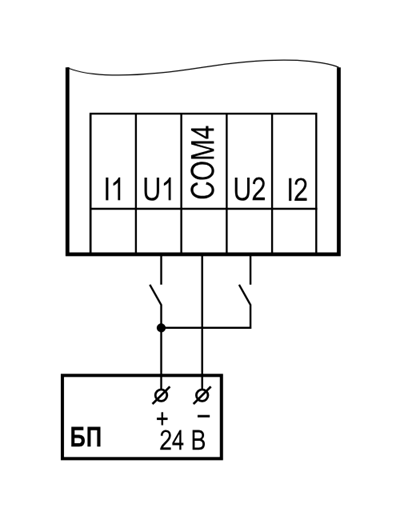

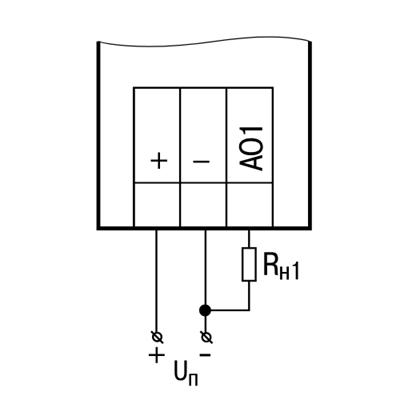

Схема подключения к универсальным входам, |
Схема подключения к универсальным входам, |
Подключение ТС к |

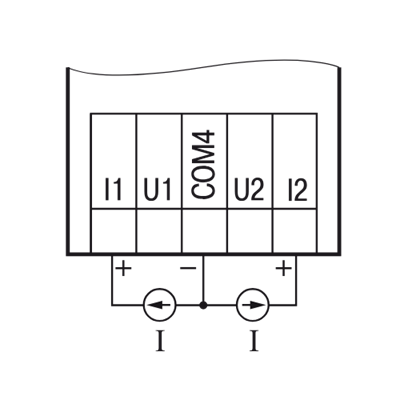

Подключение датчиков |

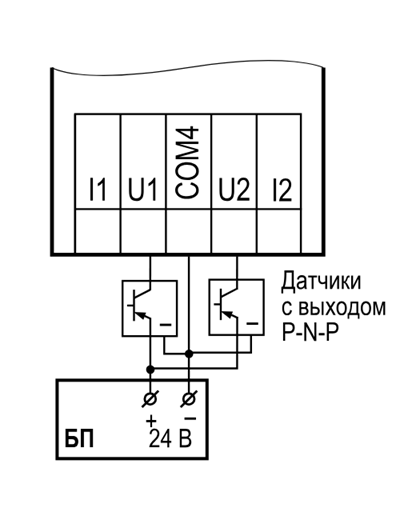

Подключение датчиков с |

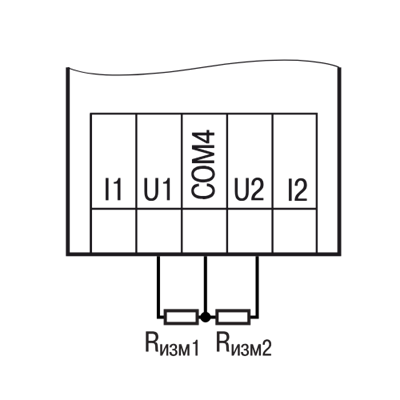

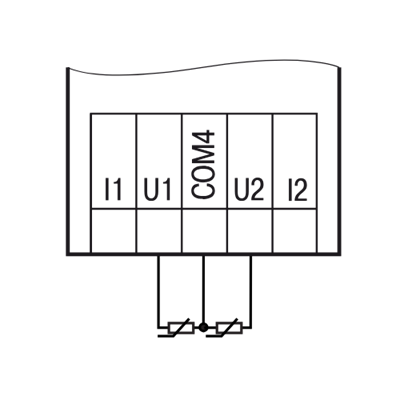

Подключение резистивных |
Pt1000 двухпроводная схема | ||
Бесконтактный датчик PNP типа | ||
Датчик давления 4 .20 мА | ||
Датчик типа «сухой контакт» | ||

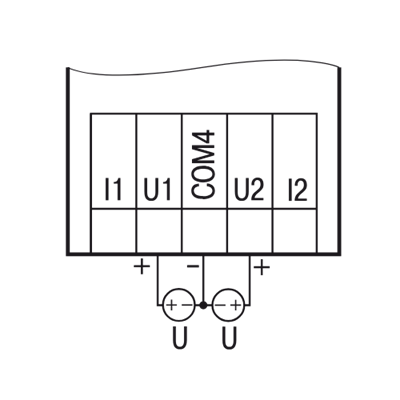

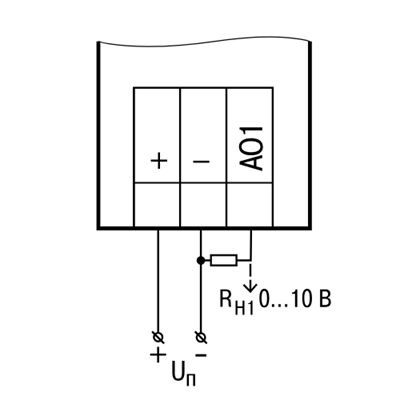

Измерение унифицированного сигнала напряжения 0...10В |
ИТП 4-20 мА | ||
Клапан с электромеханическим приводом 0-10 В | ||
Твердотельное реле 0-10 В | ||
Твердотельное реле 4-20 мА |
Бесконтактный датчик NPN типа | ||
Бесконтактный датчик PNP типа | ||
Кнопка без фиксации 230 В |
Контактор 220В (Р) | ||
Лампа сигнализации (К) | ||
Лампа сигнализации (Р) | ||
Лампа сигнализации 220В (Р) | ||

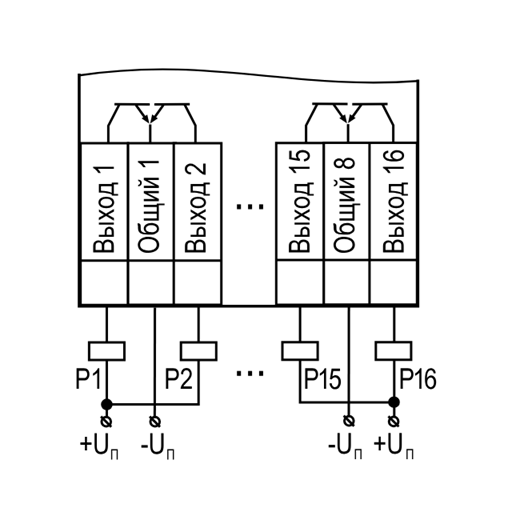

Реле (К) |
Бесконтактный датчик NPN типа | ||
Бесконтактный датчик PNP типа | ||
Датчик с выходом push-pul |
ПР103-24.1610.03.2.0 | ||
ПР103-24.1610.06.2.0 | ||
ПР103-24.1612.05.2.0 | ||
ПР103-24.1618.16.2.0 | ||
ПР103-24.1618.17.2.0 | ||
ПР103-230.1610.01.2.0 |
ПР103-24.1610.03.2.0 | ||
ПР103-24.1610.06.2.0 | ||
ПР103-24.1612.05.2.0 | ||
ПР103-24.1618.16.2.0 | ||
ПР103-24.1618.17.2.0 | ||
ПР103-230.1610.01.2.0 |
Прибор ПР103 |
1 шт. |
Краткое руководство по эксплуатации |
1 экз. |
Паспорт и гарантийный талон |
1 экз. |
Комплект клеммных соединителей |
1 экз. |
