Червячные редукторы в круглом корпусе 21 - 651 Нм INNOVARI пр-во Италия
Описание

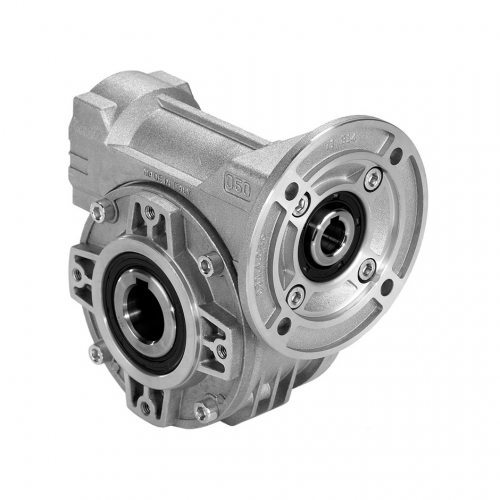

Червячные редукторы в круглом корпусе 21 - 651 Нм INNOVARI (Италия)
Червячные мотор-редукторы INNOVARI (Италия) построены по модульному принципу:
- на складе отдельно хранятся базовые модули, входные фланцы под двигатели, крепежные лапы, боковые фланцы, входные и выходные твердотельные валы, реактивные штанги.
Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания. Редукторы типоразмеров 030-085 поставляются залитыми маслом для любой монтажной позиции, при заказе типоразмера 110 необходимо указывать монтажную позицию.
Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, и выходных фланцев. Это обеспечивает взаимозаменяемость по размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, VARVEL, SEW EURODRIVE, LENZE, NORD.
Теперь Вы, наши уважаемые заказчики, можете получить со склада собранный мотор-редуктор в кратчайшие сроки.
Отличительные особенности червячных мотор-редукторов INNOVARI:
- Типоразмеры 030-085 корпус из алюминия, типоразмер 100 - из чугуна
- Выходные валы изготовлены из стали С40, входные валы - из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
- Уровень шума 60/65 dBA
- Возможна скрутка из двух червячных редукторов с передаточным числом до 4080
- Нестандартные исполнения: -Взрывозащищенное по стандартам ATEX 2, ATEX 3
- С пониженным люфтом для точных перемещений (сервоприводы)
- Для пищевой промышленности с выходным валом и болтами из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками
- Мотор-редуктор полностью из нержавеющей стали для химической, рыбоперерабатывающей промышленности, фекальных насосов и других агрессивных сред
- Нестандартный диаметр и длина входного\выходного валов, фланцев и т.д.
Новинка! Доступны со склада червячные редукторы с валом под муфту.
Описание:
- Муфта для редукторов габаритных размеров: 030-085
- Диаметры внутренних отверстий муфт соответствуют диаметрам валов электродвигателей габ. 56-100/112
- Материал муфты: Алюминий, Полиамид PA66-GF50
(перед редукторами в стандартном исполнении в входным валом со шпонпазом)
- Простота сборки мотор-редуктора - не надо запрессовывать сальник в моторный фланец.
- При необходимости легко заменить входной фланец (графитовая прокладка не нужна, сальник во фланце не нужен).
- Муфта не "прикипает" к стальным валам редуктора или электродвигателя в процессе эксплуатации даже в условиях коррозионных сред, что гарантирует разборку мотор-редуктора.
- Корпус редуктора полностью герметичен, поэтому возможна транспортировка и хранение без моторного фланца.
|
030 | 045 | 050 | 063 и 63A | 085 | ||||
---|---|---|---|---|---|---|---|---|---|
Вид муфты |
|
|
|
|
|
|
|
|
|
Диаметр внутреннего отверстия, мм | 9; 11 | 9; 11 | 14 | 9; 11; 14 | 19 | 11; 14; 19 | 24 | 14; 19 | 24; 28 |
Материал муфт | Полимер** |
Алюм- иний |
Поли- мер** |
Алюм- иний |
Поли- мер** |
Алюм- иний |
* При использовании этих муфт необходимо заменить шпонку вала электродвигателя на шпонку, входящую в комплект муфты (она короче стандартной шпонки).
** Тип полимера, из которого сделана муфта - Полиамид PA66-GF50:
- материал устойчив к высоким нагрузкам,
- имеет повышенную прочность на сжатие,
- обладает лучшей стабильностью размеров по сравнению с другими полиамидами,
- увеличенный температурный диапазон (+120°С).
Применения:
- конвейеры,
- транспортеры,
- мешалки,
- пищевая, упаковочная промышленность
- лебедки, приводы ворот
Типоразмер редуктора | Передаваемый момент (Нм) | Мощность присоединяемых двигателей (кВт) | Диаметр выходного вала (мм) | Передаточные числа | Габаритные размеры |
---|---|---|---|---|---|
030 | 21 | 0,09...0,18 | 14 | 5…100 |
|
045 | 41 | 0,09...0,37 | 18, 19, 20 | 7…102 |
|
050 | 72 | 0,12...0,75 | 24, 25 | 7…100 |
|
063 | 147 | 0,37...1,8 | 25 | 7…94 |
|
63А | 191 | 0,37...1,8 | 28, 30 | 7…94 |
|
085 | 347 | 0,55...4,0 | 35, 38 | 7…96 |
|
110 | 651 | 1,1...7,5 | 42, 45 | 7…99 |
|
