Виброустойчивые коррозионностойкие Вакуумметры и Мановакуумметры (Тип ТВ и ТМВ, серия 21)

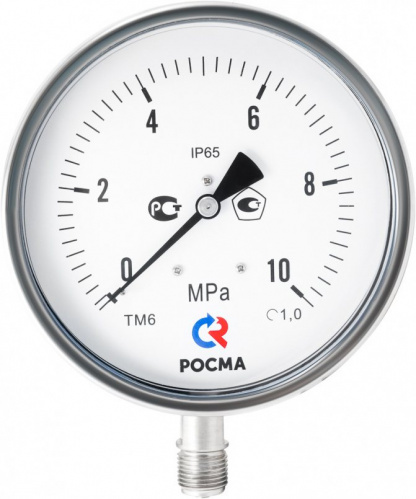

Тип ТВ, ТМВ, серия 21. Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды - степень защиты приборов IP65. Может использоваться в сборе с разделителем сред.
При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
Диаметр корпуса, мм 40, 50, 63, 100, 150 |
Штуцер, чувствительный элемент, трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2 |
Класс точности Ø40, 50 - 2,5 Ø63 - 1,5 Ø100, 150 - 1,0 |
Циферблат Алюминий, шкала черная на белом фоне |
Диапазон показаний давлений, МПа ТВ диам. Ø40, 63, 100, 150, 160 диап. -0,1…0 ТМВ диам. Ø63 диап. -0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 ТМВ диам. Ø100, 150, 160 диап. -0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Стекло Органическое |
Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
Присоединение Радиальное - Ø40, 50, 63, 100, 150 Осевое - Ø40, 50, 63 Эксцентрическое - Ø100, 150 |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 (без заполнения) -20…+60 (с заполнением глицерином ПК-94) -60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: -60…+200 (без заполнения) -20…+100 (с заполнением глицерином ПК-94) -60…+150 (с заполнением силиконом ПМС-50) |
Резьба присоединения Ø40 - G⅛ / M10×1 / NPT⅛ Ø50 - G¼ / M12×1,5 / NPT¼ Ø63 - G¼ / M12×1,5 / NPT¼ Ø100, 150 - G½ / M20×1,5 / NPT½ |
Кольцо Нержавеющая сталь 08Х17Н13М2 Ø40, 50, 63 - завальцованное Ø63 - байонетное (опция) Ø100, 150 - байонетное |
Межповерочный интервал 2 года |
Корпус IP65, нержавеющая сталь 08Х17Н13М2 |
Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
Вес с заполнением |
Объем заполняемой жидкости |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ТМ-121Р | 40 | 47 | 41 | 26 | 6 | 41 | 7 | 11 | G⅛, М10×1 или NPT⅛ | 0,06 | 0,09 | 22 |
ТМ-221Р | 50 | 58 | 52 | 29 | 7 | 55 | 11 | 13 | G¼, M12×1,5 или NPT¼ | 0,10 | 0,14 | 35 |
ТМ-321Р | 63 | 69 | 62 | 35 | 7 | 57 | 13 | 12; 14* | G¼, M12×1,5 или NPT¼ | 0,16 | 0,23 | 60 |
ТМ-521Р | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½, M20×1,5 или NPT½ | 0,57 | 0,88 | 260 |
ТМ-621Р | 150 | 161 | 150 | 53 | 19 | 123 | 19 | 17 | G½, M20×1,5 или NPT½ | 0,91 | 1,68 | 640 |
Тип | Ø | D1 | D2 | b | b1 | e | S | G | Вес |
Вес с заполнением |
Объем заполняемой жидкости |
---|---|---|---|---|---|---|---|---|---|---|---|
ТМ-121Т | 40 | 47 | 41 | 26 | 44 | 6 | 11 | G⅛, М10×1 или NPT⅛ | 0,07 | 0,10 | 22 |
ТМ-221Т | 50 | 58 | 52 | 29 | 54 | 7 | 14 | G¼, M12×1,5 или NPT¼ | 0,11 | 0,15 | 35 |
ТМ-321Т | 63 | 68 | 62 | 30 | 52 | 6 | 14 | G¼, M12×1,5 или NPT¼ | 0,12 | 0,19 | 60 |
ТМ-321Т (100 МПа) | 63 | 69 | 62 | 32 | 55 | 6 | 14 | G¼, M12×1,5 или NPT¼ | 0,15 | 0,22 | 60 |
ТМ-521ТЭ | 100 | 111 | 100 | 52 | 97 | 17 | 17 | G½, M20×1,5 или NPT½ | 0,54 | 0,85 | 260 |
ТМ-621ТЭ | 150 | 161 | 150 | 55 | 101 | 19 | 17 | G½, M20×1,5 или NPT½ | 0,82 | 1,59 | 640 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
