Описание

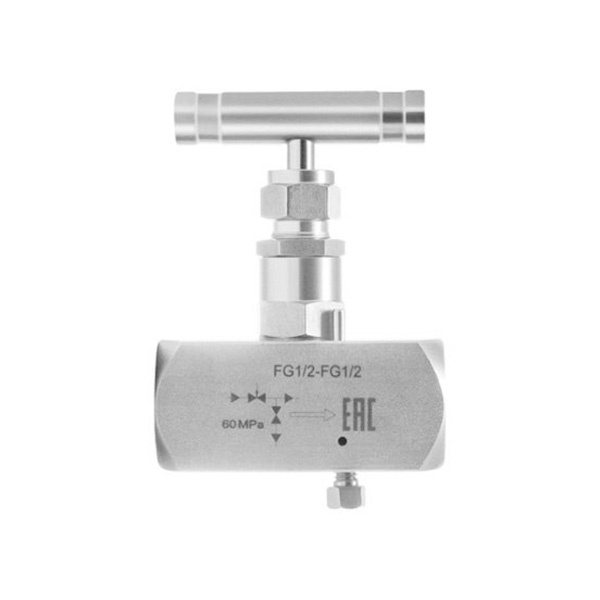

Одновентильный игольчатый клапан SS-2V4 до 60 МПа
Одновентильный игольчатый клапан - это запорное устройство, которое служит для частичного или полного отсечения потока рабочей среды с максимальным рабочим давлением 60 МПа.
При быстром открытии / закрытии запорного элемента возникает резкое повышение давления и эффект гидравлического удара. Которые в свою очередь могут вызвать повреждения измерительного прибора. Функция ступенчатой регулировки потока теплоносителя клапаном (закрыт, частично открыт и полностью открыт) позволяет этого избежать.
Также при наличии клапана становится возможным производить установку и замену приборов измерения давления (манометров, датчиков и реле давления) без остановки работы системы и сброса давления на производственной магистрали. Винт для сброса остаточного давления в корпусе клапана позволяет безопасно демонтировать прибор.
Отличительной особенностью клапана является конструкция его штока, состоящая из двух частей - верхнего и нижнего стержня. Резьба верхнего стержня штока закалена специальным образом и его поверхность обработана закалкой прокаткой, а смазка полностью изолирована от рабочей среды. В нижней части штока отсутствует вращение, что уменьшает трение движения и истирание между седлом и концом штока. Такое устройство клапана увеличивает срок его службы и позволяет выдерживать большие давления, чем игольчатые клапаны с максимальным давлением 40 МПа.
Клапан изготовлен из коррозионностойкого материала, нержавеющей стали, что позволяет использовать устройство при работе с агрессивными жидкими и газообразными средами.
|
Рабочее давление, МПа 60 |
Материал игольчатого золотника Нержавеющая сталь 20Х17Н2 |
|
Диапазон рабочих температур, °C -40…+240 |
Материал сальника Фторопласт |
|
Резьба присоединения G½ или M20×1,5 |
Тип иглы Плавающая |
|
Резьба дренажного клапана M6x1 |
Максимальный вес, кг 0,43 |
|
Исполнение (резьба) Внутренняя / наружная Внутренняя / внутренняя |
Техническая документация ГОСТ 9697-87 |
|
Материал корпуса Нержавеющая сталь 08Х17Н13М2 |

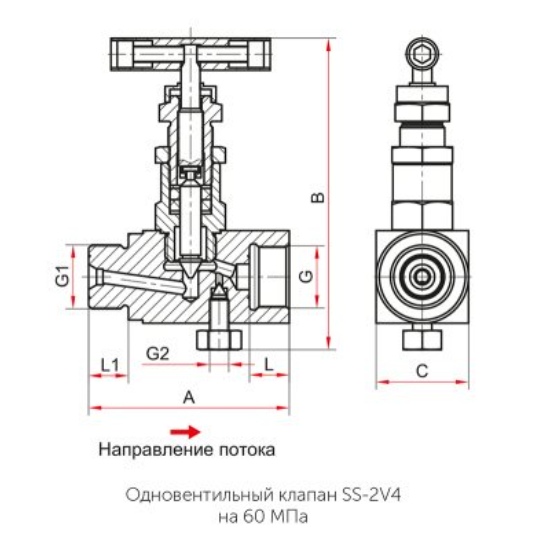

| Тип | A | B | C | L | L1 | G | G1 | G2 | Вес |
|---|---|---|---|---|---|---|---|---|---|
| SS-2V4 (внутр.-наруж.) | 59 | 95...104 | 29 | 14 | 15 | G½ | G½ | М6х1 | 0,37 |
| SS-2V4 (внутр.-наруж.) | 68 | 97...104 | 17 | 19 | NPT½ | NPT½ | 0,42 | ||
| SS-2V4 (внутр.-наруж.) | 63 | 93...98 | 14 | 15 | М20×1,5 | М20×1,5 | 0,40 | ||
| SS-2V4 (внутр.-внутр.) | 63 | 94...104 | 14 | 14 | G½ или М20×1,5 | G½ или М20×1,5 | 0,43 | ||
| SS-2V4 (внутр.-внутр.) | 63 | 97...104 | 17 | 17 | NPT½ | NPT½ | 0,43 |
