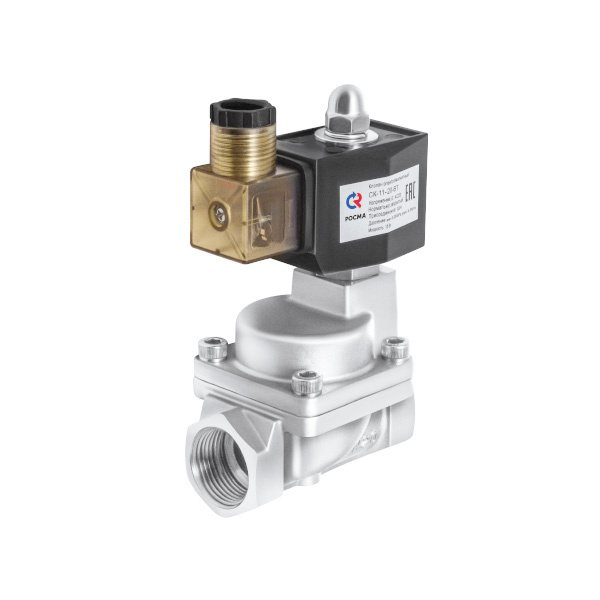

Клапаны электромагнитные (соленоидные) непрямого действия с поршнем
Тип СК-ВТ. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, пара, газов и прочих агрессивных сред повышенной температуры.
Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых областях, где требуется управление потоками рабочей среды.
Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔР = 0,05МПа) на входе и на выходе клапана.
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Исполнение Нормально закрытый Нормально открытый |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Принцип работы Непрямого действия |
||||||||||||||||||||||||||||||||||||||||||||||||||||
Номинальный диаметр DN, мм 15 / 20 / 25 / 32 / 40 / 50 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Номинальное напряжение ~220 В, -24 В |
||||||||||||||||||||||||||||||||||||||||||||||||||||
Минимальное рабочее давление, МПа 0,05 (для жидкости) 0,1 (для пара) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
Температура рабочей среды, °С -20…+180 |
Температура окружающей среды, °С -20…+80 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
Катушка IP65, DIN-разъем |
Резьба присоединения G½ / G¾ / G1 / G1¼ / G1½ / G2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
Корпус Нержавеющая сталь 08Х18Н10 |
Уплотнение поршня Фторопласт (PTFE) |
||||||||||||||||||||||||||||||||||||||||||||||||||||
Надежность 500 000 циклов |
Техническая документация ТУ 3712-001-4719015564-2015 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |

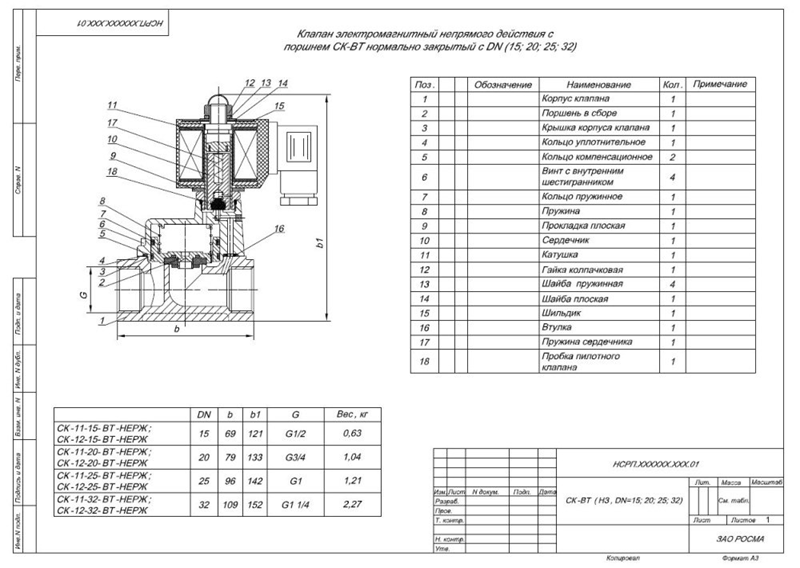

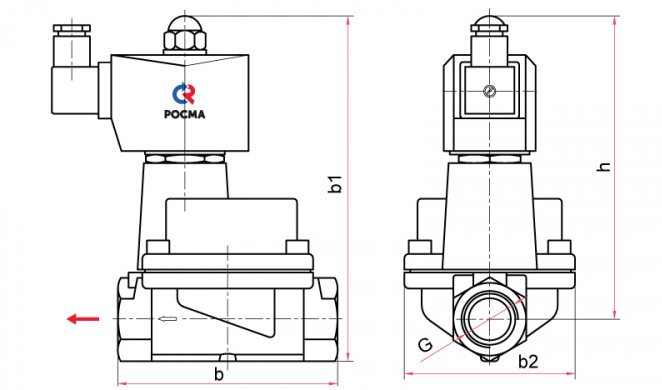

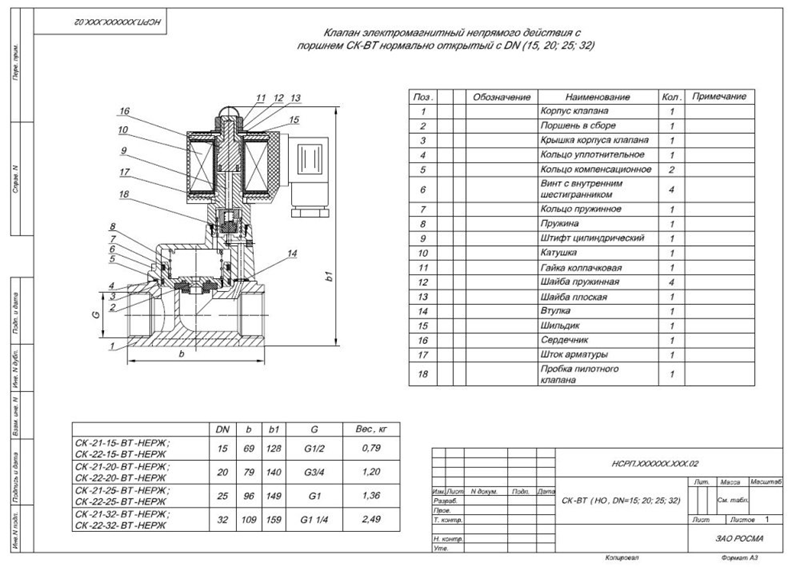

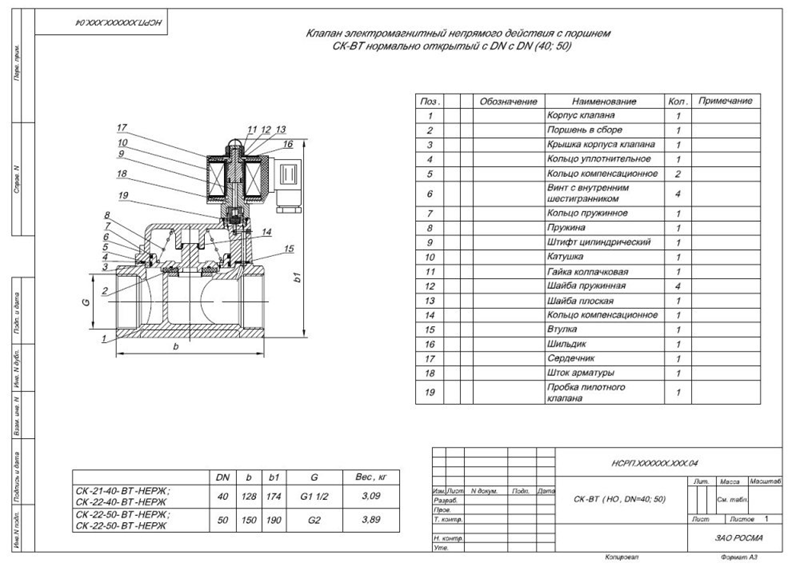

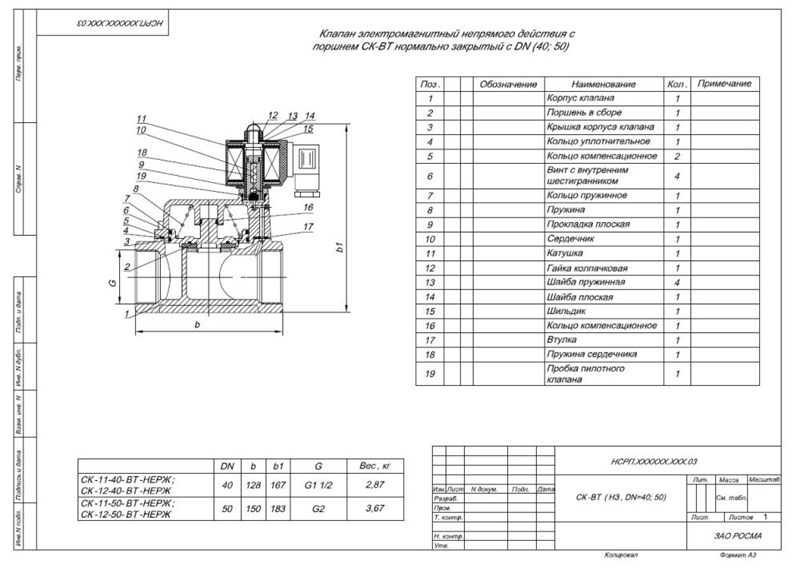

DN | Тип | h | b | b1 | b2 | G | Вес |
---|---|---|---|---|---|---|---|
15 | НЗ / НО | 107 / 114 | 69 | 121 / 128 | 49 | G½ | 0,63 / 0,79 |
20 | НЗ / НО | 115 / 122 | 79 | 133 / 140 | 56 | G¾ | 1,04 / 1,20 |
25 | НЗ / НО | 121 / 128 | 96 | 142 / 149 | 70 | G1 | 1,21 / 1,36 |
32 | НЗ / НО | 125 / 132 | 109 | 152 / 159 | 70 | G1¼ | 2,27 / 2,49 |
40 | НЗ / НО | 136 / 143 | 128 | 167 / 174 | 95 | G1½ | 2,87 / 3,09 |
50 | НЗ / НО | 145 / 152 | 150 | 183 / 190 | 100 | G2 | 3,67 / 3,89 |
Как правило, выбор способа подключения клапана электромагнитного (соленоидного) прямого действия зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:
1. Сгон и муфта;
2. Переходник-американка;
3. Угловой переходник;
4. Гибкое подключение.
Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана - НЗ или НО. Время работы катушки клапана под напряжением должно быть минимальным.
Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК.
Электрическое подключение клапана должно осуществляться только при снятом напряжении питания. Не допускается подавать напряжение на катушку, если она не надета на клапан. Это приведет к мгновенному выходу ее из строя.

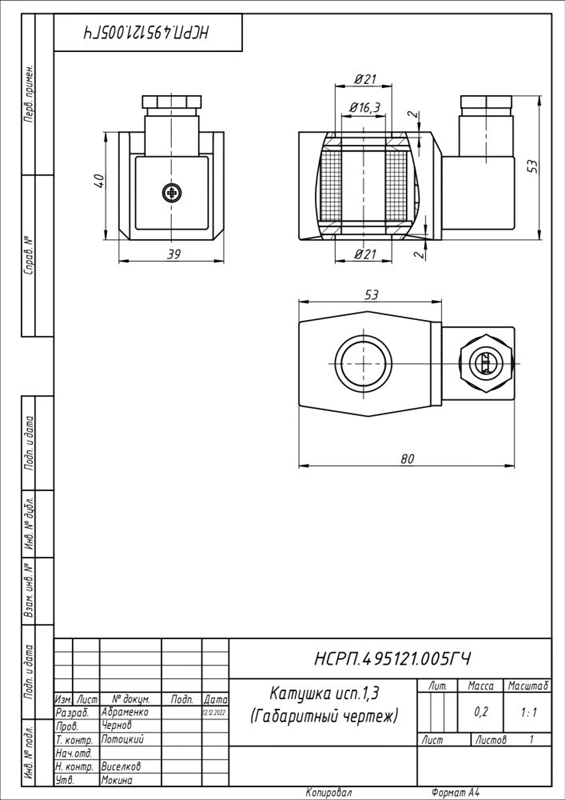

Схема подключения катушки:
Ввод кабеля в DIN-разъем необходимо монтировать таким образом, чтобы образовывалась петля для стекания капель жидкости (конденсата). Попадание жидкости в разъем недопустимо.
