Описание
Клапаны электромагнитные (соленоидные) прямого действия
Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред.
Клапаны с корпусом из нержавеющей стали применяются для работы с агрессивными к медным сплавам средами, с корпусом из медного сплава - для неагрессивных по отношению к медным сплавам и каучукам сред.
Область применения: трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах и отраслях, где требуется управление потоками рабочей среды.
|
Принцип работы Прямого действия |
|
||||||||||||||||||
|
Принцип работы Прямого действия |
|||||||||||||||||||
|
Номинальный диаметр DN, мм 08 / 15 / 20 / 25 / 32 / 40 / 50 |
|||||||||||||||||||
|
Температура окружающей среды, °С -10…+80 |
|||||||||||||||||||
|
Номинальное напряжение ~220 В, -24 В |
|||||||||||||||||||
|
Исполнение Нормально закрытый Нормально открытый |
|
||||||||||||||||||
|
Рабочее давление, МПа Воздух, газ: 0…1,0 Вода: 0…0,7 Масло: 0…0,9 |
|||||||||||||||||||
|
Температура рабочей среды, °С -5…+90 (NBR) -5…+120 (Витон) |
|
||||||||||||||||||
|

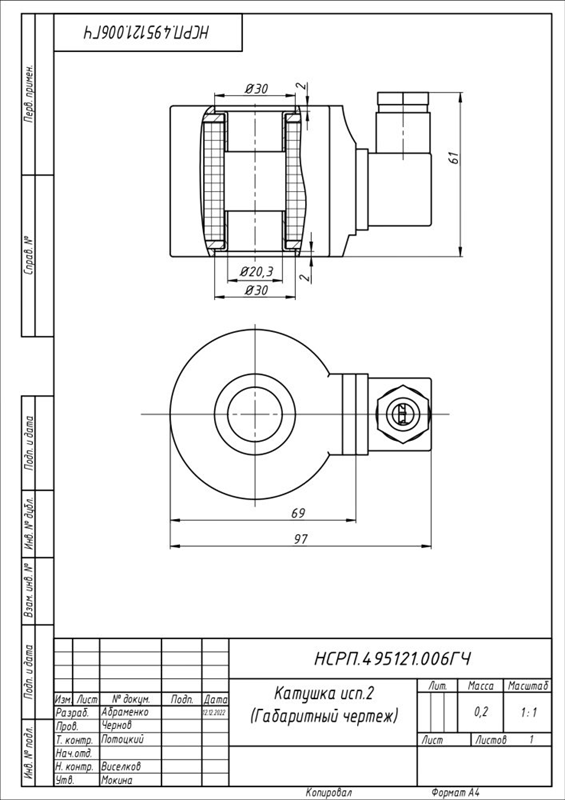

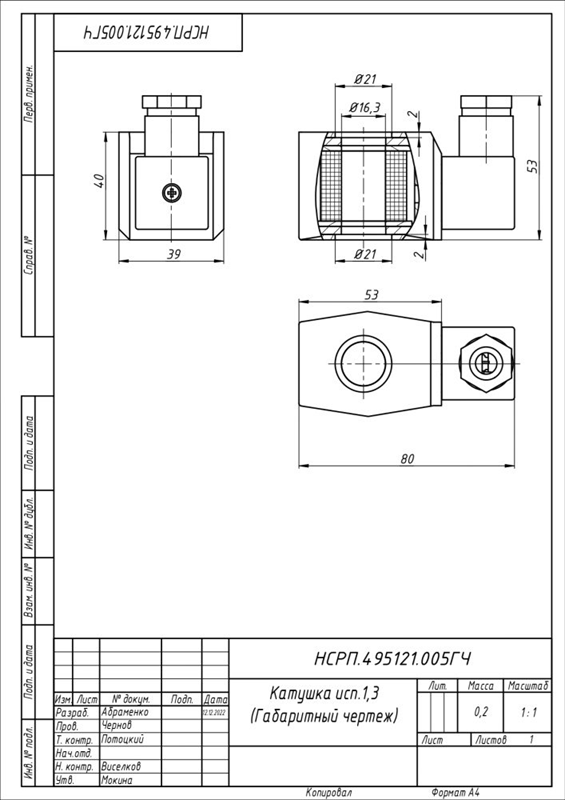

Катушка IP65, DIN-разъем |
|||||||||||||||||||
|
Резьба присоединения G¼ / G½ / G¾ / G1 / G1¼ / G1½ / G2 |
Корпус Медный сплав Нержавеющая сталь 08Х18Н10 |
||||||||||||||||||
|
Мембрана Бутадиен-нитрильный каучук (NBR) Опция: фторкаучук (Витон) |
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
||||||||||||||||||
|
Надежность 500 000 циклов |
Техническая документация ТУ 3712-001-4719015564-2015 |
||||||||||||||||||
|
|
|
|

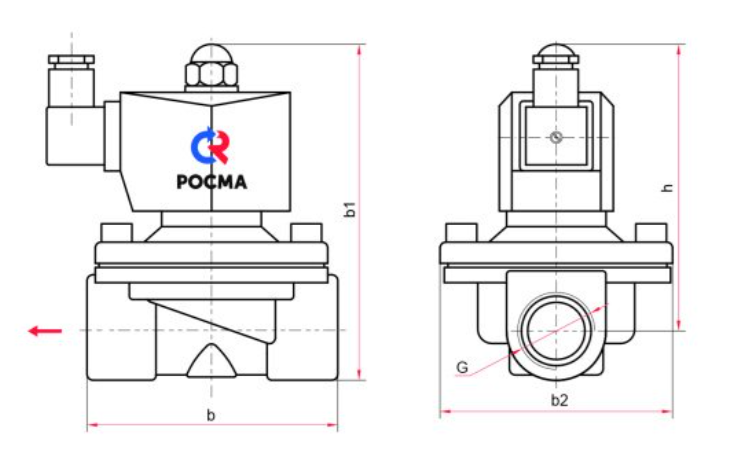

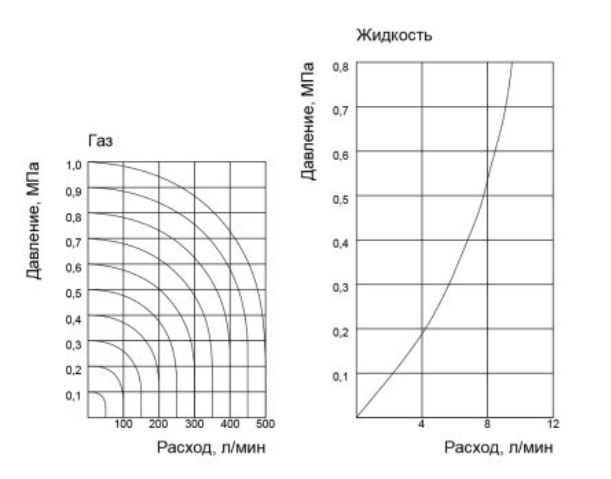

DN=08 |

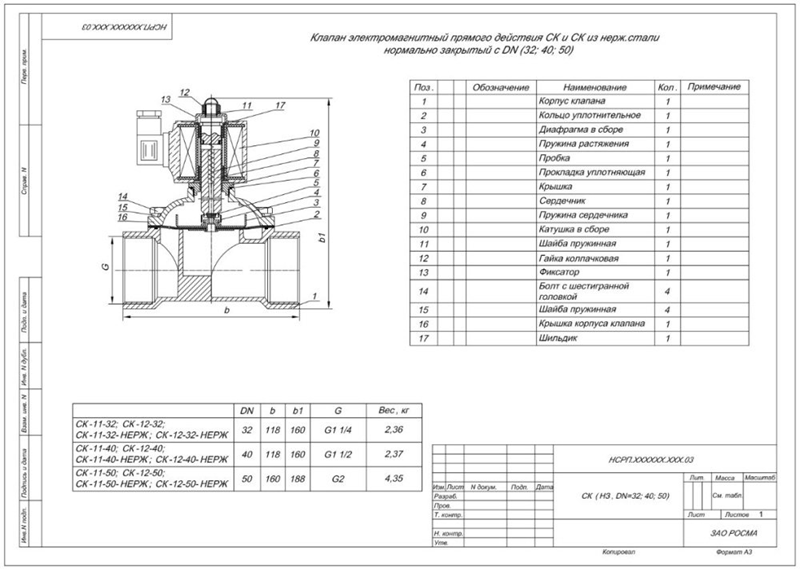

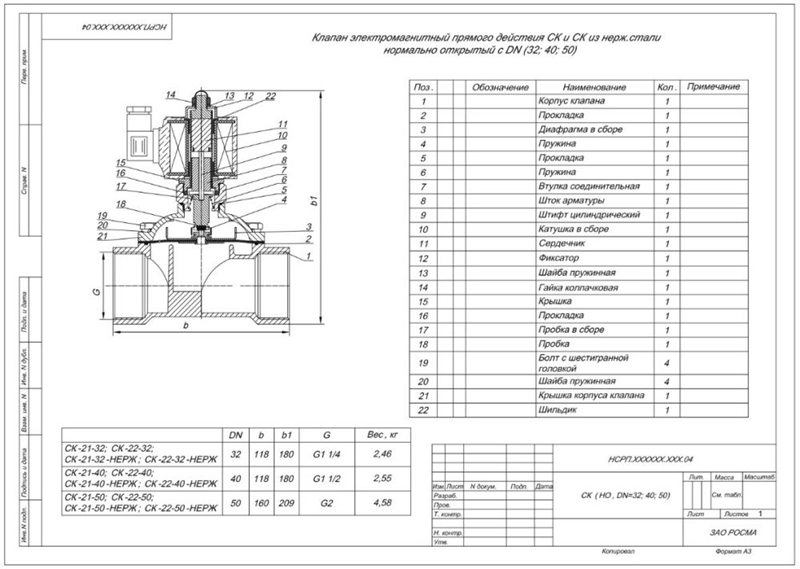

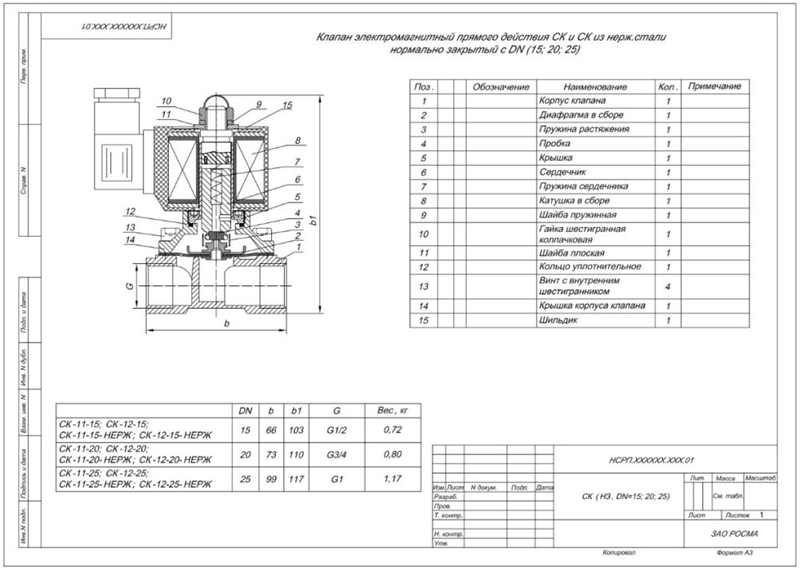

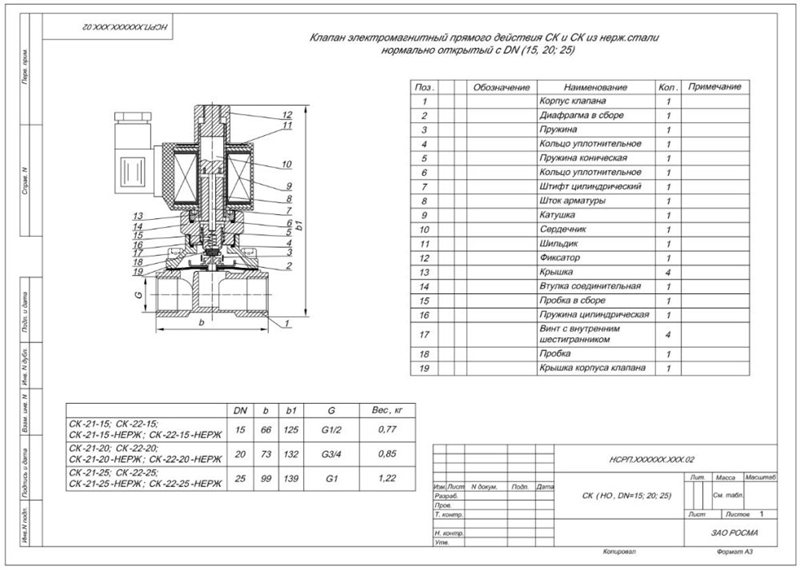

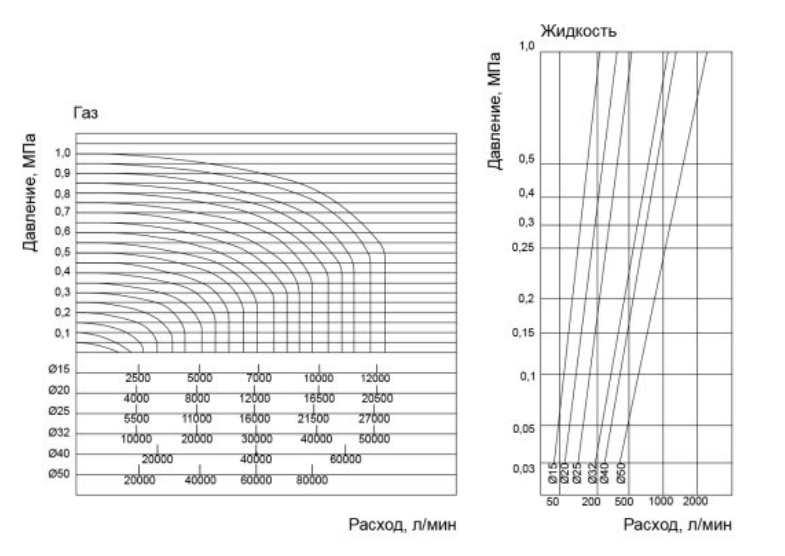

DN=15, 20, 25, 32, 40, 50 |

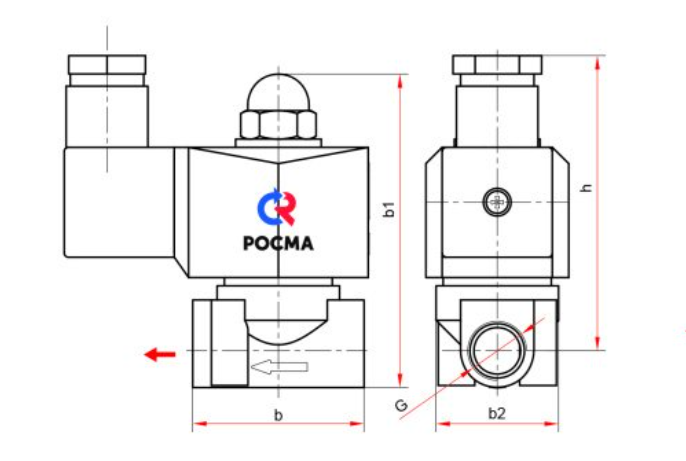

| DN | Тип | h | b | b1 | b2 | G | Вес |
|---|---|---|---|---|---|---|---|
| 08 | НЗ | 68 | 42 | 77 | 30 | G¼ | 0,33 |
| 15 | НЗ / НО | 90 / 112 | 66 | 103 / 125 | 56 | G½ | 0,72 / 0,77 |
| 20 | НЗ / НО | 94 / 116 | 73 | 110 / 132 | 56 | G¾ | 0,80 / 0,85 |
| 25 | НЗ / НО | 98 / 120 | 99 | 117 / 139 | 73 | G1 | 1,17 / 1,22 |
| 32 | НЗ / НО | 135 / 155 | 118 | 160 / 180 | 93 | G1¼ | 2,36 / 2,46 |
| 40 | НЗ / НО | 135 / 155 | 118 | 160 / 180 | 93 | G1½ | 2,37 / 2,55 |
| 50 | НЗ / НО | 153 / 174 | 160 | 188 / 209 | 122 | G2 | 4,35 / 4,58 |
Как правило, выбор способа подключения клапана электромагнитного (соленоидного) прямого действия зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:
1. Сгон и муфта;
2. Переходник-американка;
3. Угловой переходник;
4. Гибкое подключение.
Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана - НЗ или НО. Время работы катушки клапана под напряжением должно быть минимальным.
Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК.
Схема подключения катушки:
