Петлевые трубки
Петлевые трубки из углеродистой или нержавеющей стали предназначены для защиты измерительных приборов от пульсации измеряемой среды и перегрева.
Отборные устройства давления (петлевые трубки) предназначены для охлаждения измеряемой среды, поступающей в рабочие полости манометров, а также для их присоединения к технологическим сетям с измеряемой средой с условным рабочим давлением среды до 25 МПа и максимальной температурой до 300 °С. Отборные устройства давления могут иметь как прямое, так и угловое исполнение в зависимости от места монтажа манометра.
|
Рабочее давление, МПа 25 |
Материал Углеродистая сталь 30 Нержавеющая сталь 08Х18Н10 |
|
Максимальная рабочая температура, °С 300 |
Максимальный вес, кг 0,68 |
|
Резьба присоединения G½ или M20×1,5 |
Толщина стенки, мм 2 |
|
Исполнение (резьба) Внутренняя / наружная |
Техническая документация ТУ 4218-001-4719015564-2015 |
|
|
|
|

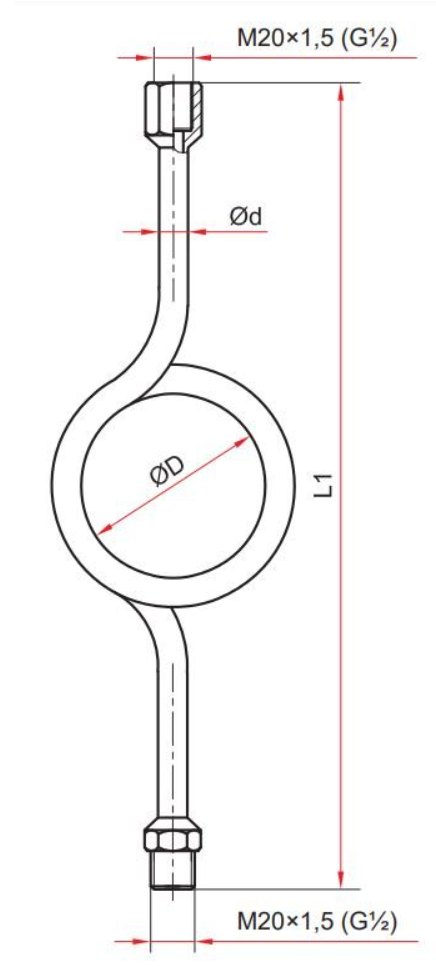

Прямая петлевая трубка |

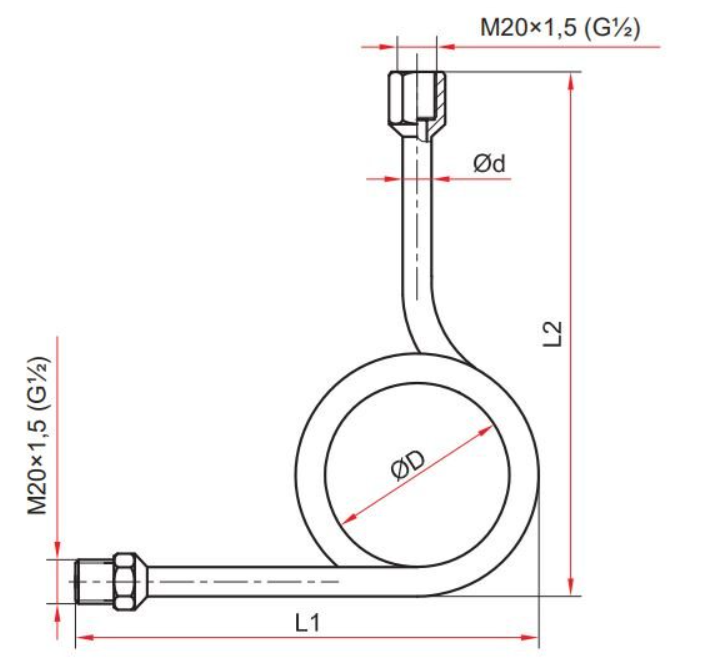

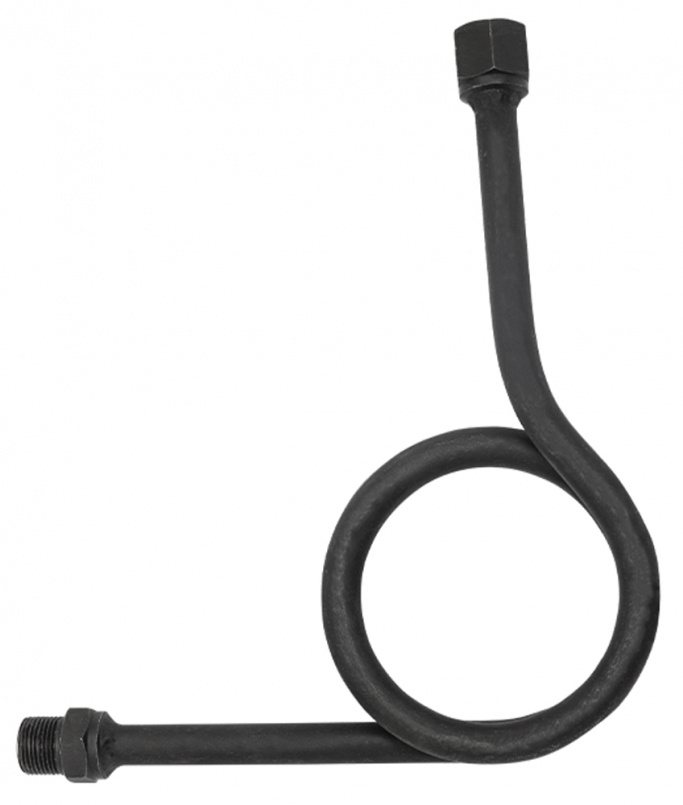

Угловая петлевая трубка 90° |
| Петлевая трубка | L1 | L2 | D | G | d |
|---|---|---|---|---|---|
| Прямая | 360 | - | 83 |
М20х1,5 или G½ |
14 |
| Угловая | 215 | 240 |
Отборные устройства давления (петлевые трубки) используются для исключения или снижения влияния температуры измеряемой среды на точность показания прибора при превышении допустимой рабочей температуры.
Отборные устройства применяются при монтаже измерительных приборов и могут эксплуатироваться при рабочем давлении не выше 25 МПа и максимальной рабочей температуры до 300 °С в различных климатических условиях.
Способы монтажа петлевых трубок определяются конструктивом, материалом и видом прибора. Выбор нужного типа прибора зависит от температуры и вида измеряемой среды (агрессивная, неагрессивная, кристаллизующаяся - вода, пар, газ, нефтепродукты), а также в системах контроля давления на технологическом оборудовании.
При монтаже петлевых трубок применяются разные виды присоединений: резьбовое, фланцевое или под сварку. Выбирать тип отборного устройства (петлевой трубки) нужно c учетом особенностей размещения технологического оборудования (трубопровода). При вертикальном расположении используются угловые отборные устройства, при горизонтальном - прямые.

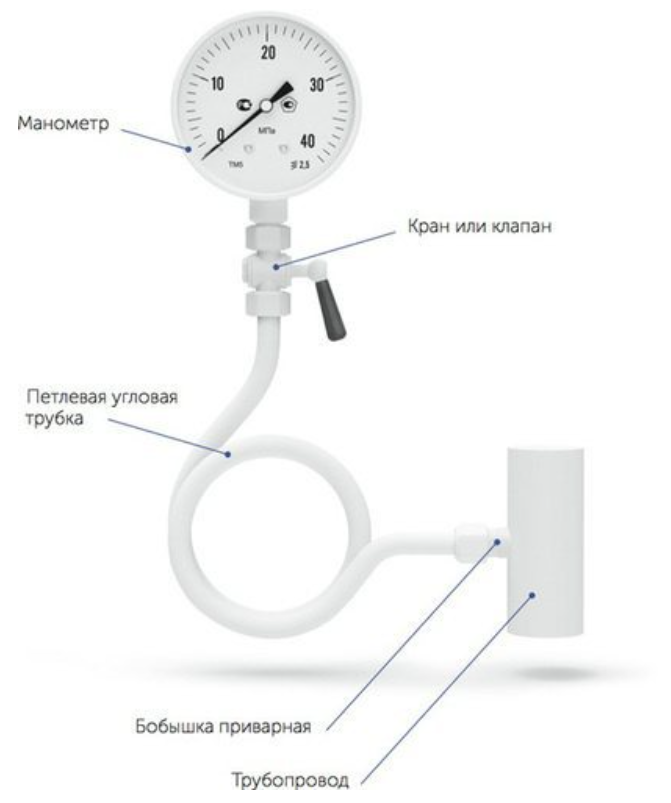

Схема монтажа узла отбора давления
