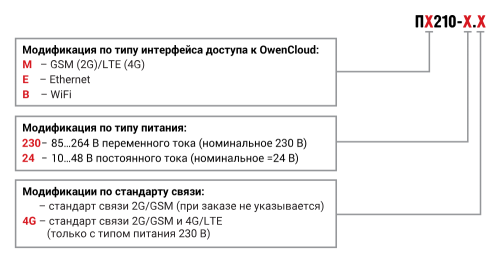

П
Х
210 -
Х
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
ПМ210, ПЕ210, ПВ210 сетевые шлюзы для доступа к сервису OwenCloud
Сетевые шлюзы ПМ210, ПЕ210, ПВ210 предназначены для подключения приборов ОВЕН или оборудования стороннего производителя, имеющих интерфейс RS-485 (протокол Modbus) к облачному сервису OwenCloud через один из интерфейсов:
- ПМ210 - GSM (2G);
- ПМ210 - LTE (4G);
- ПЕ210 - Ethernet;
- ПВ210 - Wi-Fi.
Для подключения к облачному сервису OwenCloud достаточно:
- для ПМ210 - установить сим-карту;
- для ПЕ210 - установить статический IP или выбрать DHCP;
- для ПВ210 - указать точку доступа и установить статический IP или выбрать DHCP.
| Наименование | ПМ210 | ПЕ210 | ПВ210 | |
|---|---|---|---|---|
|
|
|
|
||
| Тип подключения к сервису OwenCloud | GPRS (2G) | LTE (4G) | Ethernet | Wi-Fi |
| Питание | ||||
| Напряжение питания |
Пх210-230, ПМ210-230.4G: ~85…264 В (номинальное ~230 В при 50 Гц) Пх210-24: =10…48 В (номинальное =24 В) |
|||
| Потребляемая мощность |
В режиме установки GSM-соединения ПМ210-230, ПМ210-230.4G: 10 ВА ПМ210-24: 6 Вт В режиме передачи данных: ПМ210-230, ПМ210-230.4G: 5 ВА ПМ210-24: 4 Вт |
ПЕ210-230: 6 ВА ПЕ210-24: 6 Вт |
ПВ210-230: 6 ВА ПВ210-24: 6 Вт |
|
| Гальваническая изоляция по питанию |
Пх210-230: 2830 В, переменный ток (ГОСТ IEC 61131-2) Пх210-24: 1770 В, переменный ток (ГОСТ IEC 61131-2) |
|||
| Гальваническая изоляция интерфейса | Нет |
Ethernet: 1100 В, переменный ток (ГОСТ IEC 61131-2) |
Нет | |
| Интерфейсы для подключения сетевых шлюзов к сервису OwenCloud | ||||
| Интерфейс | GSM | GSM/LTE | Ethernet 10/100 Mbit | Wi-Fi 802.11 b/g/n |
| Диапазон рабочих частот | GSM850, EGSM900, DCS1800, PCS1900 | FDD B1, FDD B3, FDD B5, FDD B7, FDD B8, FDD B20 | 2,4...2,5 ГГц | |
| Поддерживаемые протоколы | TCP, DNS | TCP, DNS, DHCP | TCP, DNS, DHCP | |
| Тип идентификационного модуля абонента (количество) | SIM/USIM* (1 шт.) | |||
| Стандарт | Micro SIM | |||
| Тип антенны | Внешняя, разъем прибора SMA-F | Внешняя, разъем прибора RP-SMA-F | ||
| Интерфейс для подключения приборов к шлюзу | ||||
| Интерфейс | RS-485 | |||
| Поддерживаемые протоколы | Modbus RTU, Modbus ASCII, ОВЕН** | |||
| Скорость передачи данных | От 1200 до 115200 бит/с | |||
| Настройка сетевых шлюзов | ||||
| SMS |
USB 2.0 (MicroUSB), Ethernet 10/100 Mbit |
USB 2.0 (Micro-USB), Wi-Fi 802.11 b/g/n |
||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | -40…+55 °С | |||
| Относительная влажность воздуха | Не более 80 % (при +25 °С без конденсации влаги) | |||
| Атмосферное давление | 84…106,7 кПа | |||
| Общие сведения | ||||
| Габаритные размеры | 55×100×58 мм (без антенны) | |||
| Степень защиты корпуса | IP20 | |||
| Средний срок службы | 10 лет | |||
| Масса, не более | 0,15 кг | |||
* Для ПМ210-230.4G не допускается применение SIM-карт старого образца без поддержки 4G-интернета (выпуск до 2011 года).
** По протоколу ОВЕН можно подключиться только к тем устройствам, которые есть в библиотеке (см. руководство пользователя OwenCloud).
|
|
|
|
Габаритные размеры Пх210 без антенны |
Габаритные размеры Пх210 с антенной |
Схема подключения Пх210
| Модификация | АНТ-1 | АНТ-2 | АНТ-3 | АНТ-4 | АНТ-5 |
|---|---|---|---|---|---|
| Изображение |
|
|
|
|
|
| Описание | Компактная штыревая антенна | Выносная компактная антенна на магнитной базе | Выносная антенна на липком основании | Выносная антивандальная антенна | Выносная портативная антенна на магнитной базе |
| Длина кабеля | - | 2500 мм | 3000 мм | 2000 мм | 3000 мм |
| Максимальная мощность | 20 Вт | 30 Вт | 30 Вт | 30 Вт | 30 Вт |
| Усиление | 1.0 дБ | 3.0 дБ | 2.5 дБ | 2.5 дБ | 7.0 дБ |
| УГО ЕСКД ПМ210 | Скачать PDF | Скачать DWG |
| УГО СПДС ПМ210 | Скачать PDF | Скачать DWG |
| 2D Модель ПМ210 | Скачать PDF | Скачать DWG |
| УГО ЕСКД ПЕ210 | Скачать PDF | Скачать DWG |
| УГО СПДС ПЕ210 | Скачать PDF | Скачать DWG |
| 2D Модель ПЕ210 | Скачать PDF | Скачать DWG |
| УГО ЕСКД ПВ210 | Скачать PDF | Скачать DWG |
| УГО СПДС ПВ210 | Скачать PDF | Скачать DWG |
| 2D Модель ПВ210 | Скачать PDF | Скачать DWG |
| ПМ210 | ПЕ210 | ПВ210 | |
|---|---|---|---|
| Наименование | Количество | ||
| Шлюз сетевой Пх210 | 1 шт. | ||
| Клеммник винтовой | 2 шт. | ||
| Антенна внешняя |
1 шт. (АНТ-1, разъем SMA-М) |
- |
1 шт. (разъём RP-SMA-M) |
| Паспорт и гарантийный талон | 1 экз. | ||
| Краткое руководство | 1 экз. | ||
