Описание

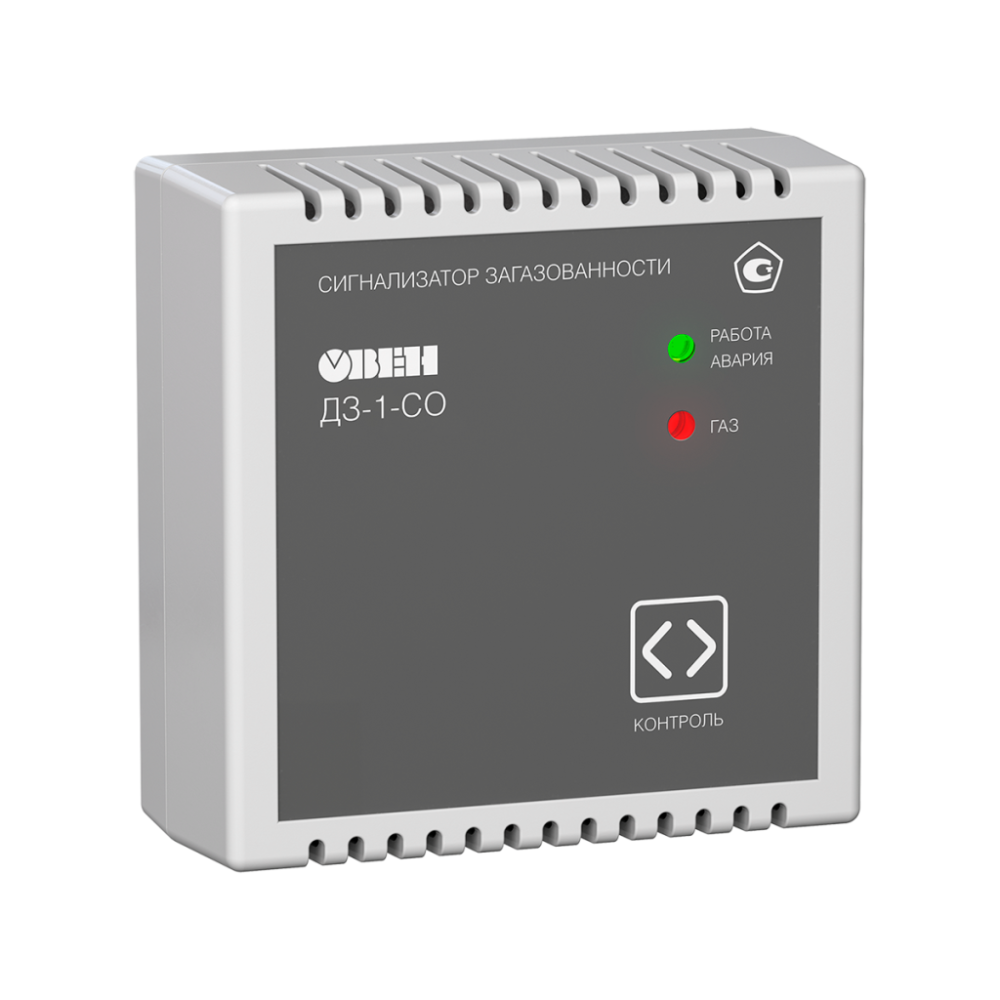

ДЗ-1-СO сигнализатор (детектор) загазованности угарного газа (СО)

Детектор превышения уровня (концентрации) окиси углерода (СО) предназначен для автоматического непрерывного контроля концентрации угарного газа и сигнализации о превышении установленных требованиями РД 12-341-00 («Инструкция по контролю за содержанием окиси углерода в помещениях котельных») пороговых значений концентрации моноокиси углерода в воздушной среде производственных, административных и жилых помещений, зданий и сооружений.

Преимущества ОВЕН ДЗ-1-СО

Индикация (световая и звуковая) достижения СО двух пороговых значений - 20 мг/м3 и 100 мг/м3
Высокая чувствительность и селективность к СО.
Встроенная самодиагностика и режим имитации аварии.
Два выходных перекидных э/м реле по порогам для управления исполнительными механизмами
Внесен в Госреестр СИ под номером 81276-21
Конструкция устройства позволяет быстро снимать и устанавливать датчик во время периодической поверки

Детектор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скопления угарного газа. Контроль концентрации СО в воздухе осуществляется при помощи электрохимического чувствительного элемента, принцип действия которого основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии угарного газа. Чувствительный элемент обладает высокой чувствительностью и селективностью к окиси углерода. Применяемый метод отбора пробы - диффузионный. Контролируемая площадь порядка 200 м2.
Прибор имеет два выходных устройства типа «Электромеханическое реле с перекидными контактами», которые могут управлять внешним оборудованием различного характера: газовым отсечным клапаном, сиреной, дополнительной световой сигнализацией, вентилятором и т.п.
В приборе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.

Области применения
Газовый детектор ОВЕН ДЗ-1-СО применяется в котельных различной мощности, подземных гаражах, подвалах промышленных предприятий и т.п.

Характеристика	Значение
Контролируемый газ	СО (окись углерода)
Метод отбора пробы	диффузионный
Количество чувствительных элементов (ЧЭ)	1
Тип ЧЭ	электрохимический
Диапазон обнаружения	0...250 мг/м³
Время готовности к работе после включения питания, не более	65 сек
Время реакции (инерционность), не более	90 сек
Период обновления результатов, не более	1 сек
Виды сигнализации	световая, звуковая
Пороги срабатывания сигнализации:	порог l 20 ± 5 мг/м³
Пороги срабатывания сигнализации:	порог II 100 ± 25 мг/м³
Уровень громкости звуковой сигнализации на расстоянии 1 м от прибора, не менее	70 дБ
Количество выходных устройств	2
Тип выходных устройств	э/м реле, 250 В АС
Максимальный коммутируемый ток	5 А
Коммутируемая мощность, не более	500 ВА
Диапазон напряжения питания от сети переменного тока	100…250 В, частота 50±1 Гц
Мощность потребления, не более	2 ВА
Степень защиты оболочки от внешнего воздействия по ГОСТ 14254	IP20
Габаритные размеры	84×84×36 мм
Диапазон рабочих температур окружающего воздуха	-20…+50 °С
Масса, не более	0,1 кг
Средний срок службы, не менее	7 лет

Условия эксплуатации

Закрытые взрывобезопасные помещения без агрессивных паров и газов:

температура окружающего воздуха: -20…+50 °С;
относительная влажность от 15 до 90 % при +25 ºС без конденсации влаги;
атмосферное давление - от 80 до 120 кПа.

Датчик загазованности ОВЕН ДЗ-1-СО следует устанавливать так, чтобы вентиляционные прорези были снизу и сверху, чтобы возникающая в этом случае естественная конвекция поставляла к сенсору газовую смесь для повышения быстродействия. Кроме того, такое расположение датчика снижает дополнительную погрешность от саморазогрева электронной платы.

Габаритные и установочные размеры

Правила установки в котельных

При выборе места установки необходимо соблюдать следующие рекомендации:

Прибор следует устанавливать в местах возможного скопления СО в отдалении (не менее 2 м по горизонтали) от отверстий для вентиляции и нагнетания воздуха и окон - в месте, где чаще всего пребывают или могут находиться люди.
Высота установки прибора должна лежать в пределах 1,5 - 1,8 м от уровня пола.
Расстояние от прибора до потенциального источника газа не должно превышать 8 м (по потолку).
Один прибор следует устанавливать на каждые 200 м2, но не менее одного на помещение.

Правила установки сигнализаторов СО и СН4 в котельных

Правила установки на парковках

При выборе места установки необходимо соблюдать следующие рекомендации:

Датчики угарного газа устанавливаются по всей площади подземной парковки.
Согласно нормативной документации - один датчик может контролировать 200 м² пространства паркинга (это радиус 8 метров, если устройство устанавливается на стены и столбы).
Датчики располагаются на уровне органов дыхания человека, как правило 1,5 - 1,8 м от уровня пола.

Правила установки сигнализаторов CO на парковках


Функциональное назначение клемм прибора

Типовая схема подключения прибора к исполнительным механизмам	Типовая схема подключения приборов в шлейф для управления исполнительными механизмами
