-----Трубка Перкинса ТО для пассивного охлаждения рабочей среды перед измерительным прибором

Трубка Перкинса ТО для пассивного охлаждения рабочей среды перед измерительным прибором

Много

Нашли дешевле?

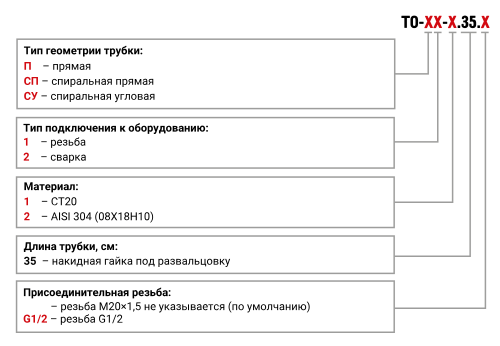

ТО - Х Х - Х . 35

Модификация

Прямой - Тип геометрии трубки

СП

Спиральный прямой - Тип геометрии трубки

СУ

Спиральный угловой - Тип геометрии трубки

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Трубка Перкинса ТО для пассивного охлаждения рабочей среды перед измерительным прибором

Трубка Перкинса (сильфонная трубка) предназначена для защиты датчика преобразователя давления или манометра от воздействий измеряемой среды.
Трубки могут быть прямые, петлевые (спиральные), угловые.

Задачи использования

Защита от перегрева.
Защита от пульсаций (только для трубок с наличием петли).
Удобство присоединения и расположения датчика.

Принцип работы

Перед запуском системы в эксплуатацию трубка заполняется разделяющей жидкостью (например, водой), также допускается, что разделяющей жидкостью может стать сам продукт (например, конденсирующийся пар). Температура воздуха в трубке меньше, чем температура продукта, вследствие чего в трубке скапливается конденсат, предотвращая попадание горячей измеряемой среды на датчик, преобразователь давления или манометр.
Наличие гидрозатвора в трубке также защищает датчик от скачков давления в системе, петлевая конструкция трубки способствует демпфированию гидроударов на подходе к датчику.
Трубки прямые и угловые без наличия петли (спирали) также могут служить в качестве защиты от высокой температуры измеряемой среды - за счёт отдаления измеряющего устройства от измеряемой среды и рассеивания тепла через стенки трубки в окружающее пространство.

Параметр	Значение
Наименование	Трубка отводная ТО	Трубка импульсная ТИ
Материал трубки	Углеродистая сталь Ст20 или Нержавеющая сталь AISI304 (08х18н10)	Нержавеющая сталь AISI304 (08х18н10)
Рабочее давление, МПа	до 20
Максимальная рабочая температура, °С	до + 350
Резьба присоединения к датчику	Накидная гайка М20х1,5 или G1/2	Накидная гайка М20х1,5
Резьба присоединения к процессу	Подвижный штуцер М20х1,5 или G1/2 или под приварку	Подвижный штуцер М20х1,5

Конструктивное исполнение	Описание
	ТО-П1-2.35 Трубка прямая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: подвижный штуцер папа М20×1,5 Подключение к датчику: накидная гайка «мама» М20×1,5
	ТО-П2-1.35 Трубка прямая Материал: СТ20 Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5
ТО-П2-2.35 Трубка прямая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5
	ТО-СП1-2.35 Трубка спиральная прямая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: подвижный штуцер папа М20×1,5 ,(G1/2) Подключение к датчику: накидная гайка «мама» М20×1,5 ,(G1/2)
	ТО-СП2-1.35 Трубка спиральная прямая Материал: СТ20 Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5 ,(G1/2)
ТО-СП2-2.35 Трубка спиральная прямая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5
	ТО-СУ1-2.35 Трубка спиральная угловая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: подвижный штуцер папа М20×1,5 ,(G1/2) Подключение к датчику: накидная гайка мама М20×1,5 ,(G1/2)
	ТО-СУ2-1.35 Трубка спиральная прямая Материал: СТ20 Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5 ,(G1/2)
	ТИ-2.50 Трубка импульсная Материал: нерж. AISI304 (08х18н10) Длина в скрученном состоянии: 500 мм (28 витков) Длина при растяжении: 4,3 метра Подключение к процессу: подвижный штуцер папа М20х1,5 Подключение к датчику: накидная гайка мама М20х1,5
ТИ-2.200 Трубка импульсная Длина в скрученном состоянии: 2000 мм (128 витков) Длина при растяжении: 19,5 метра Подключение к процессу: подвижный штуцер папа М20х1,5 Подключение к датчику: накидная гайка мама М20х1,5

Конструктивное исполнение

Описание

ТО-П1-2.35

Трубка прямая
Материал: нерж. AISI304 (08х18н10)
Длина: 350 мм
Подключение к процессу: подвижный штуцер папа М20×1,5
Подключение к датчику: накидная гайка «мама» М20×1,5

ТО-П2-1.35

Трубка прямая
Материал: СТ20
Длина: 350 мм
Подключение к процессу: под приварку
Подключение к датчику: накидная гайка «мама» М20×1,5

ТО-П2-2.35

Трубка прямая
Материал: нерж. AISI304 (08х18н10)
Длина: 350 мм
Подключение к процессу: под приварку
Подключение к датчику: накидная гайка «мама» М20×1,5

ТО-СП1-2.35

Трубка спиральная прямая
Материал: нерж. AISI304 (08х18н10)
Длина: 350 мм
Подключение к процессу: подвижный штуцер папа М20×1,5 ,(G1/2)
Подключение к датчику: накидная гайка «мама» М20×1,5 ,(G1/2)

ТО-СП2-1.35

Трубка спиральная прямая
Материал: СТ20
Длина: 350 мм
Подключение к процессу: под приварку
Подключение к датчику: накидная гайка «мама» М20×1,5 ,(G1/2)

ТО-СП2-2.35

Трубка спиральная прямая
Материал: нерж. AISI304 (08х18н10)
Длина: 350 мм
Подключение к процессу: под приварку
Подключение к датчику: накидная гайка «мама» М20×1,5

ТО-СУ1-2.35

Трубка спиральная угловая
Материал: нерж. AISI304 (08х18н10)
Длина: 350 мм
Подключение к процессу: подвижный штуцер папа М20×1,5 ,(G1/2)
Подключение к датчику: накидная гайка мама М20×1,5 ,(G1/2)

ТО-СУ2-1.35

ТИ-2.50

Трубка импульсная
Материал: нерж. AISI304 (08х18н10)
Длина в скрученном состоянии: 500 мм (28 витков)
Длина при растяжении: 4,3 метра
Подключение к процессу: подвижный штуцер папа М20х1,5
Подключение к датчику: накидная гайка мама М20х1,5

ТИ-2.200

Трубка импульсная
Длина в скрученном состоянии: 2000 мм (128 витков)
Длина при растяжении: 19,5 метра
Подключение к процессу: подвижный штуцер папа М20х1,5
Подключение к датчику: накидная гайка мама М20х1,5
