Комплект для монтажа НПТ-2 в МГ ОВЕН
Описание
Комплект для монтажа НПТ-2 в МГ ОВЕН

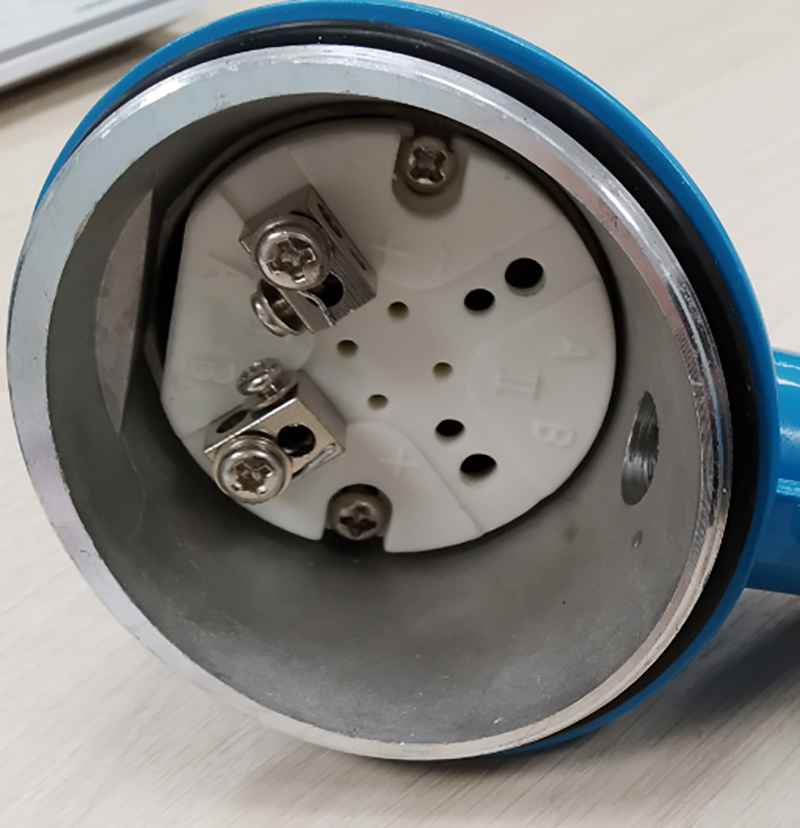

Все датчики температуры ОВЕН ДТСхх5Л и ДТПХхх5Л с металлическими головками комплектуются клеммником с винтовыми клеммами. Он уже штатно установлен в головке.

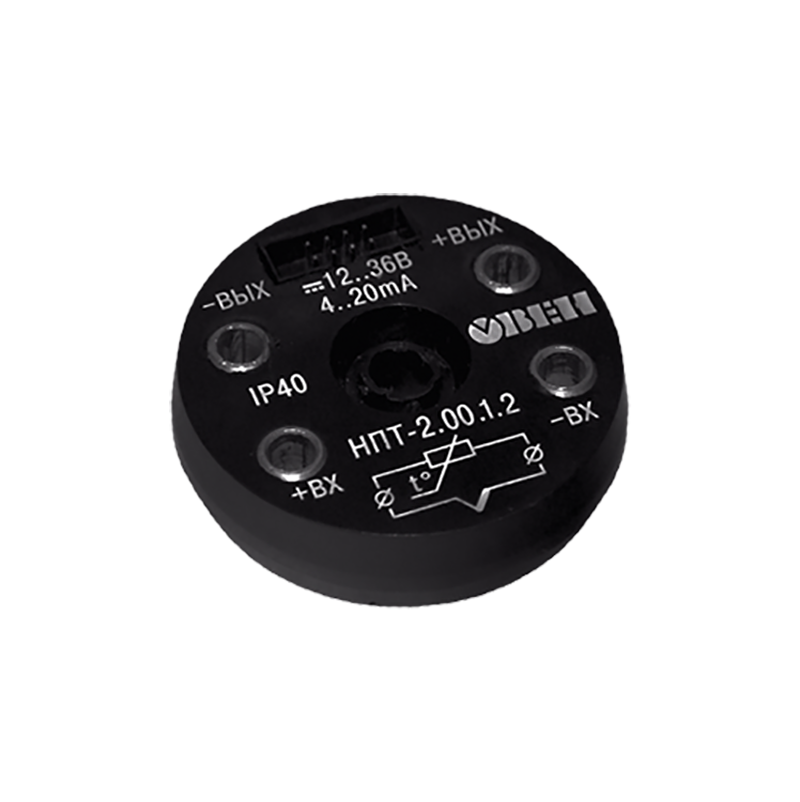

В то же время для преобразования сигнала сенсора в унифицированный сигнал 4…20 мА часто используется нормирующий преобразователь НПТ-2 (исполнение «таблетка»). При этом его необходимо смонтировать внутрь головки датчика. Для этого и служит «Комплект для монтажа НПТ-2 в МГ»

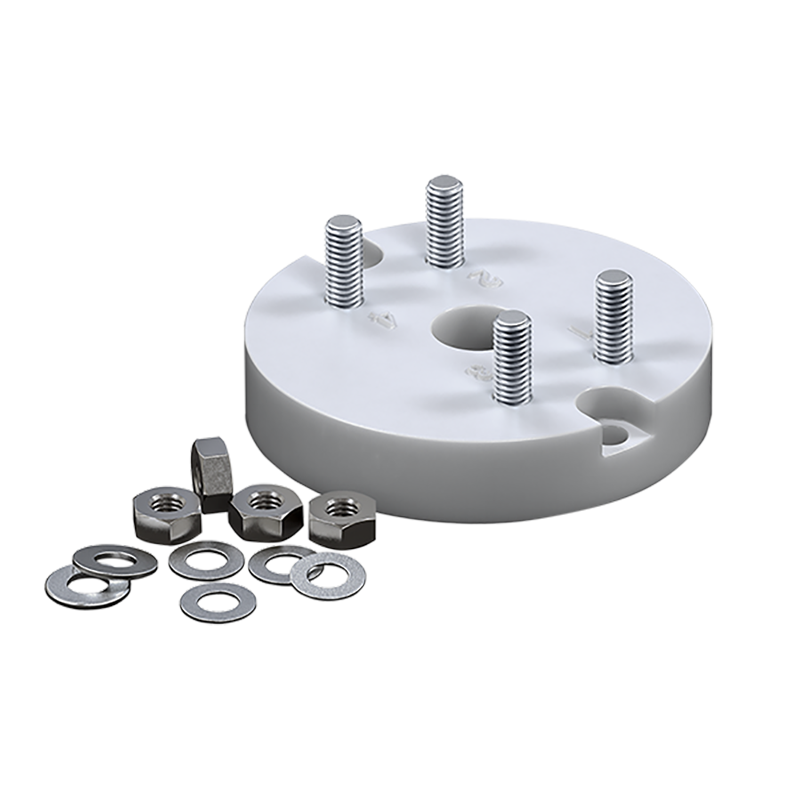

Состав комплекта:
- Керамическое основание со шпильками.
- Гайки М4.
- Шайбы.
Датчики температуры ОВЕН |
Нормирующий |
Комплект для монтажа НПТ-2 |
При монтаже штатный клеммник вынимается из головки, а на его место монтируется керамическое основание из комплекта. Гайки и шайбы служат для закрепления выводов чувствительного элемента и кабеля линии связи «датчик-прибор».
Инструкция по установке прилагается.

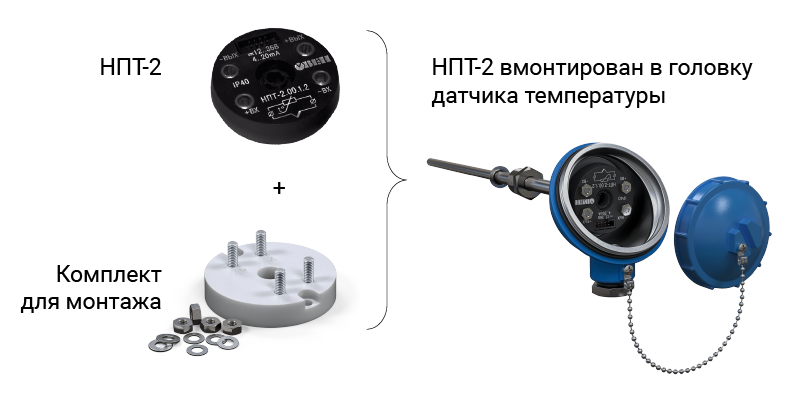

Монтаж НПТ-2 в металлическую головку датчика
- Материал основания: керамика.
- Резьба на гайках и шпильках: М4.
- КУВФ.301152.410.1266 (ИСЛ-Основание) - 1 шт.
- Гайка М4-6H.26.12X18H10T ГОСТ 5927-70 - 8 шт.
- Шайба А.4.21.11 ГОСТ 10450-78 ((А) Шайба DIN 125 M4 A2) - 16 шт.
- Инструкция
