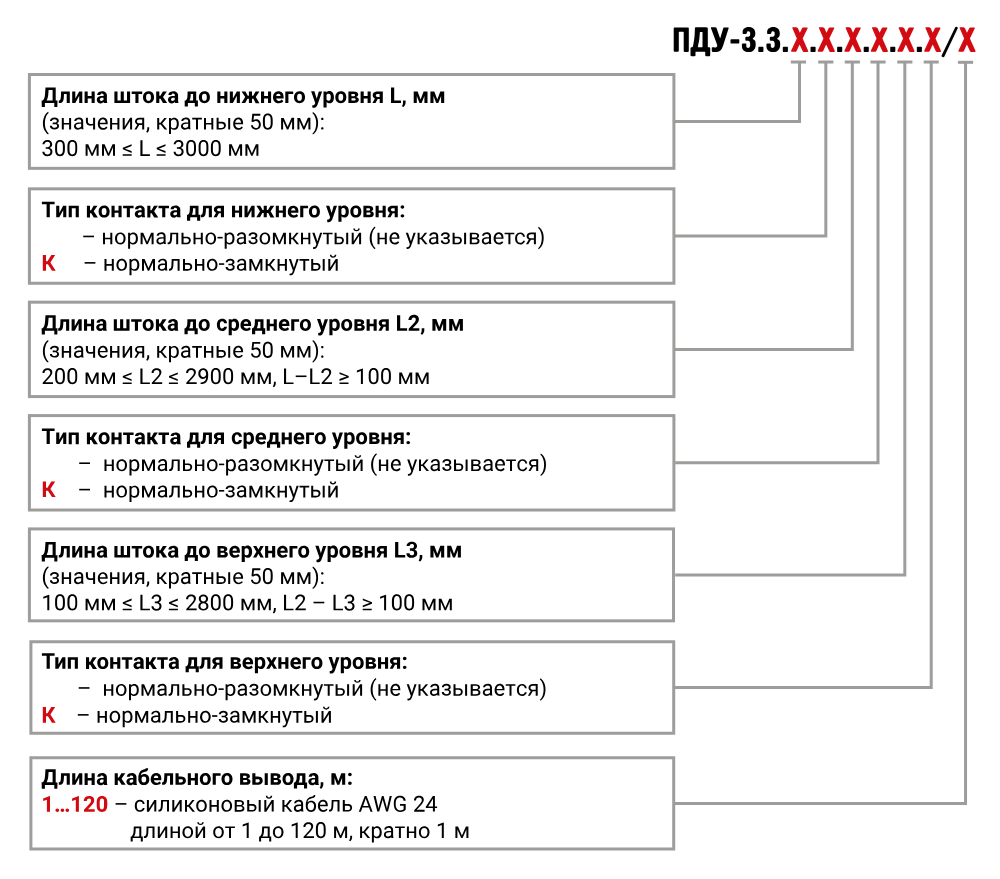

ПДУ - 3 . 3 . Х Х . Х Х . Х Х / Х

Длина кабельного вывода, м

100

120

Длина штока до нижнего уровня, мм

300

350

400

450

500

550

600

650

700

750

800

850

900

950

1000

1050

1100

1150

1200

1250

1300

1350

1400

1450

1500

1550

1600

1650

1700

1750

1800

1850

1900

1950

2000

2050

2100

2150

2200

2250

2300

2400

2500

2550

2600

2650

2700

2750

2800

2850

2900

2950

3000

Длина штока до верхнего уровня, мм

100

150

200

250

300

350

400

450

500

550

600

700

750

800

850

900

1000

1050

1200

1250

1300

1400

1500

1550

1650

1800

2000

2200

2500

Длина штока до среднего уровня, мм

200

250

300

350

400

450

500

550

600

650

700

750

800

850

900

950

1000

1050

1100

1150

1200

1250

1300

1350

1400

1450

1500

1550

1600

1650

1700

1750

1800

1850

1900

2000

2200

2250

2300

2350

2400

2450

2500

2600

2700

2750

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

ПДУ трехуровневые поплавковые сигнализаторы уровня

Поплавковые датчики уровня ОВЕН ПДУ - устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Среда применения

Жидкие среды: вода, растворы, светлые нефтепродукты и иные жидкие среды, в том числе и агрессивные, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.

Отличительные особенности

Сигнализация от 1 до 3 уровней жидкости.
Длина штока от 50 мм до 3 метров.
Присоединение: резьба М10×1 (ПДУ-1, ПДУ-2), М16×2 (ПДУ-3), G1, G2; CLAMP в соответствие с DIN 43650 А (DN = 40, 65, 80, 100 мм).
Устойчивы к пене и пузырькам.
Подходят для работы с вязкими жидкостями (ПДУ-3).
Искрозащита 0Ex ia IIC T4 Х (ПДУ-Ех)
Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.

Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров, ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.
Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей - с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).


Рис. 1. - Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.


а) ПДУ с нормально-разомкнутым контактом	б) ПДУ с нормально-замкнутым контактом

Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в различных вязких или невязких жидких средах, в том числе и агрессивных, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.

ОВЕН ПДУ используются для контроля уровня сточных вод; контроля уровня жидкости в транспортных средствах, например, контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Параметр	Значение
Параметр	ПДУ-1.Х	ПДУ-2.Х	ПДУ-3.Х	ПДУ-2H.X	ПДУ-3H.X
Электрические параметры*
Максимальная коммутируемая мощность	10 Вт		30 Вт	10 Вт	30 Вт
Максимальный коммутируемый (постоянный или переменный) ток	0,5 А		2 А	0,5 А	2 А
Максимальное коммутируемое (постоянное или переменное) напряжение	180 В		230 В	180 В	230 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1 × 10⁶
Конструктивные параметры
Количество сигнализируемых уровней**	1; 2	1; 2; 3		1; 2
Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное	Вертикальное		Вертикальное (наружный монтаж)
Максимальная длина штока до нижнего уровня L	2500 мм		3000 мм	2500 мм	3000 мм
Нормальное состояние контактов датчика:
ПДУ-Х.Х, ПДУ-ХН.Х	Нормально-разомкнутое
ПДУ-Х.Х.К, ПДУ-ХН.Х.К	Нормально-замкнутое
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
Минимальная длина кабельного вывода	1 м***

ПРИМЕЧАНИЕ

* Параметры искробезопасных электрических цепей датчиков во взрывозащищенном исполнении приведены в разделе 3 РЭ.
** Зависит от исполнения.
*** Длина кабельного вывода определяется при заказе.

Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4 Х.

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L максимальная (под заказ)
ПДУ-1.1	Горизонтальный	Цилиндрический	100 мм	2 500 мм
ПДУ-2(Н).1	Вертикальный	Цилиндрический	50 мм	2 500 мм
ПДУ-3.1	Вертикальный	Шарообразный	100 мм	3 000 мм
ПДУ-3Н.1	Вертикальный	Шарообразный	150 мм	3 000 мм

При заказе модификации с удлиненным штоком кратность длины - 50 мм.

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L максимальная (под заказ)
ПДУ-1.2	Горизонтальный	Цилиндрический	150 мм	2 500 мм
ПДУ-2(Н).2	Вертикальный	Цилиндрический	100 мм	2 500 мм
ПДУ-3.2	Вертикальный	Шарообразный	200 мм	3 000 мм
ПДУ-3Н.2	Вертикальный	Шарообразный	250 мм	3 000 мм

При заказе модификации с удлиненным штоком кратность длины - 50 мм.

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L максимальная (под заказ)
ПДУ-3.3	Вертикальный	Шарообразный	300 мм	3 000 мм

При заказе модификации с удлиненным штоком кратность длины - 50 мм.


Поплавковые датчики уровня горизонтального монтажа ПДУ-1.1	Поплавковые датчики уровня вертикального монтажа ПДУ-2.1	Поплавковые датчики уровня вертикального монтажа ПДУ-3.1


Поплавковые датчики уровня горизонтального монтажа ПДУ-1.2	Поплавковые датчики уровня вертикального монтажа ПДУ-2.2	Поплавковые датчики уровня вертикального монтажа ПДУ-3.2
