-----Одноуровневые поплавковые датчики уровня ПДУ-Ex во взрывозащищенном исполнении ОВЕН

Одноуровневые поплавковые датчики уровня ПДУ-Ex во взрывозащищенном исполнении ОВЕН

Много

Нашли дешевле?

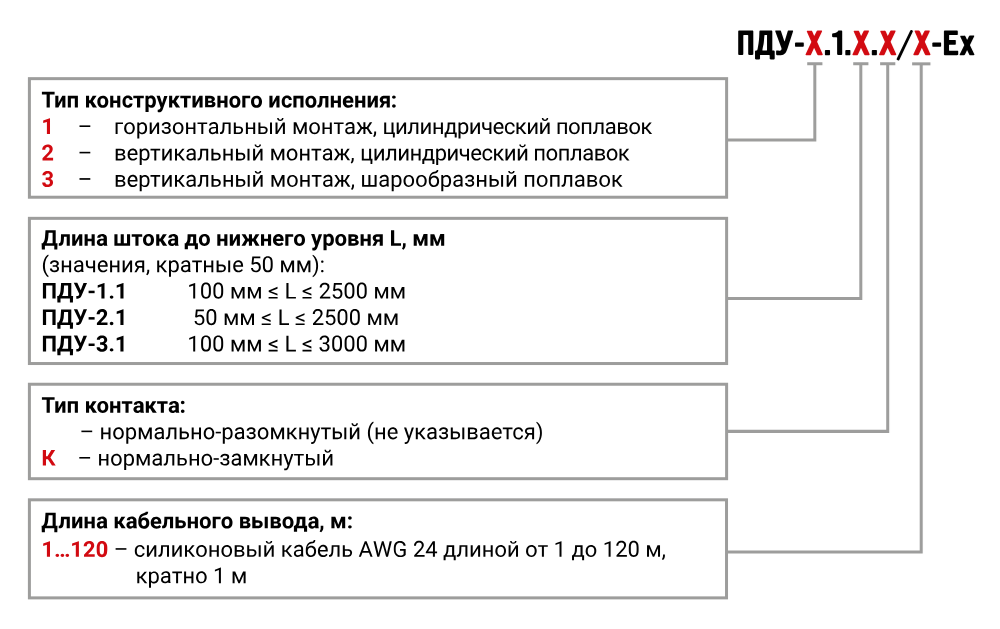

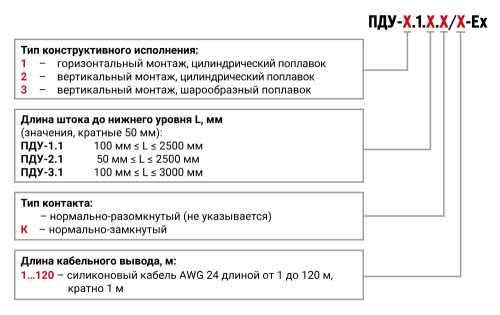

ПДУ - Х .1. Х . Х / Х - ЕХ

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Одноуровневые поплавковые датчики уровня ПДУ-Ex во взрывозащищенном исполнении ОВЕН

Поплавковые датчики уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0 Ex ia IIC T4 Х предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.

Технические характеристики
Наименование параметра	Значение
	ПДУ-1.Х	ПДУ-2.Х	ПДУ-3.Х
Электрические параметры
Количество сигнализируемых уровней	1 или 2		1; 2; 3
Максимальная коммутируемая мощность, Вт	10		30
Максимальный коммутируемый ток, А	0,5		2
Максимальное коммутируемое напряжение, В	180		300
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1×10⁶
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное	Вертикальное
Максимальная длина штока до нижнего уровня, мм	2500		3000
Cостояние контактов датчика в нижнем положении поплавка	Нормально-разомкнутое Нормально-замкнутое
Плотность измеряемой среды, г/см³	0,70		0,65
Температура контролируемой среды, °С	-40...+105
Давление контролируемой среды, МПа	1,6		2
Материал рабочей части датчика	Сталь 12Х18Н10Т или AISI 316 (поплавок)
Степень защиты по ГОСТ 14254	IP68
Длина провода, м (не указывается при заказе)	0,5
Длина кабельного вывода, м	Значение кратное 1, минимальная длина 3
Искробезопасные параметры
Максимальное входное напряжение Ui, В	31.8
Максимальный входной ток Ii, мА	88
Максимальная внутренняя емкость Ci, мкФ	0,08
Максимальная внутренняя индуктивность Li, мГн	1
*Меры безопасности* Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011. Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U0 ≤ Ui, I0 ≤ Ii, С0 ≥ Ci + СК, L0 ≥ Li + LК (где СК и LК - емкость и индуктивность соединительных кабелей соответственно).

Модификации одноуровневых датчиков
Модель	Тип монтажа	Вид поплавка	Длина штока L, стандартное исполнение	Длина штока L, максимальная (под заказ)
ПДУ-1.1-Ex	Горизонтальный	Цилиндрический	76 мм	2 500 мм
ПДУ-2.1-Ex	Вертикальный	Цилиндрический	40 мм	2 500 мм
ПДУ-3.1-Ex	Вертикальный	Шарообразный	85 мм	3 000 мм
При заказе модификации с удлиненным штоком кратность длины - 50 мм.

Модификации двухуровневых датчиков
Модель	Тип монтажа	Вид поплавка	Длина штока L, максимальная (под заказ)
ПДУ-1.2-Ex	Горизонтальный	Цилиндрический	2 500 мм
ПДУ-2.2-Ex	Вертикальный	Цилиндрический	2 500 мм
ПДУ-3.2-Ex	Вертикальный	Шарообразный	3 000 мм
Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе - 50 мм.

Внимание!

Полная длина датчиков ПДУ-1.2-Ех и ПДУ-2.2-Ех составляет (L + 40) мм.
Полная длина датчиков ПДУ-3.2-Ех составляет (L + 85) мм.

Ознакомьтесь с габаритными чертежами.

Модификации трехуровневых датчиков
Модель	Тип монтажа	Вид поплавка	Длина штока L, максимальная (под заказ)
ПДУ-3.3-Ex	Вертикальный	Шарообразный	3 000 мм
Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе - 50 мм.

Внимание!

Полная длина датчиков ПДУ-3.3-Ех составляет (L + 85) мм.

Ознакомьтесь с габаритными чертежами.

Примеры обозначения датчиков при заказе

ПДУ-2.1.1000/3-Ex
Условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 1000 мм, нормально-разомкнутый тип контакта и кабельный вывод длиной 3 м.

ПДУ-2.1.100-Ex
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 100 мм, нормально разомкнутым тип контакта, с длиной проводов 0,5 м.

ПДУ-3.3.1000.500.К.50/5-Ex
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий три сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня, 500 мм до среднего уровня и 50 мм до верхнего уровня, разные типы контактов: для нижнего и верхнего уровня - нормально разомкнутым, для среднего уровня - нормально замкнутым, кабельный вывод длиной 5 м.

Габаритные чертежи

Одноуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Поплавковый датчик уровня
горизонтального крепления ПДУ-1.1-Ex

Поплавковый датчик уровня
вертикального крепления ПДУ-2.1-Ex

Поплавковый датчик уровня
вертикального крепления ПДУ-3.1-Ex

Габаритные чертежи

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Двухуровневые поплавковые
датчики уровня ПДУ-1.2-Ex

Двухуровневые поплавковые
датчики уровня ПДУ-2.2-Ex

Двухуровневые поплавковые
датчики уровня ПДУ-3.2-Ex

Габаритные чертежи

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-3.3-Ex

Барьеры искрозащиты ИСКРА-СКх.03 обеспечивают безопасное подключение сигнализаторов уровня ПДУ-Ех к вторичным устройствам и обеспечивают согласованность электрических параметров цепей в связке приборов одного производителя.
ИСКРА-СКх.03 - это надежное решение защиты электрических цепей от датчика ПДУ-Ех в соответствии с регламентом взрывоопасных зон.

	Модификация
	ИСКРА-СК1.03 1 канал подключения; для сигнализаторов уровня ПДУ-1.1-Ех, ПДУ-2.1-Ех, ПДУ-3.1-Ех	Перейти
	ИСКРА-СК2.03 2 канала подключения; для сигнализаторов уровня ПДУ-1.2-Ех, ПДУ-2.2-Ех, ПДУ-3.2-Ех	Перейти
	ИСКРА-СК3.03 3 канала подключения; для сигнализаторов уровня ПДУ-3.3-Ех	Перейти

Руководство по эксплуатации ПДУ	Открыть
Декларация о соответствии на ПДУ	Скачать
Сертификат взрывозащиты ПДУ	Скачать
