Одноуровневые поплавковые датчики уровня ОВЕН ПДУ
Поплавковые датчики уровня ОВЕН ПДУ - устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.
Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей - с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.
Компания ОВЕН производит одноуровневые, двухуровневые и трехуровневые поплавковые датчики, также возможно изготовление датчиков ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х.
Для подключения к АСУ ТП датчики ОВЕН ПДУ могут быть снабжены силиконовым кабелем AWG24 любой длины или проводом НВ 0,35.
|
Модификации одноуровневых датчиков |
||||
|
Модель |
Тип монтажа |
Вид поплавка |
Длина штока L, |
Длина штока L, |
|
ПДУ-1.1 |
Горизонтальный |
Цилиндрический |
76 мм |
2 500 мм |
|
ПДУ-2.1 |
Вертикальный |
Цилиндрический |
40 мм |
2 500 мм |
|
ПДУ-3.1 |
Вертикальный |
Шарообразный |
85 мм |
3 000 мм |
|
При заказе модификации с удлиненным штоком кратность длины - 50 мм. |
||||
Одноуровневые поплавковые датчики уровня ОВЕН ПДУ
|
Модификации двухуровневых датчиков |
|||
|
Модель |
Тип монтажа |
Вид поплавка |
Длина штока L, |
|
ПДУ-1.2 |
Горизонтальный |
Цилиндрический |
2 500 мм |
|
ПДУ-2.2 |
Вертикальный |
Цилиндрический |
2 500 мм |
|
ПДУ-3.2 |
Вертикальный |
Шарообразный |
3 000 мм |
|
Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе - 50 мм. |
|||
Двухуровневые поплавковые датчики уровня ОВЕН ПДУ
Внимание!
- Полная длина датчиков ПДУ-1.2 и ПДУ-2.2 составляет (L + 40) мм.
- Полная длина датчиков ПДУ-3.2 составляет (L + 85) мм.
Ознакомьтесь с габаритными чертежами.
|
Модификации трехуровневых датчиков |
|||
|
Модель |
Тип монтажа |
Вид поплавка |
Длина штока L, |
|
ПДУ-3.3 |
Вертикальный |
Шарообразный |
3 000 мм |
|
Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе - 50 мм. |
|||
Трехуровневые поплавковые датчики уровня ОВЕН ПДУ
Внимание!
- Полная длина датчиков ПДУ-3.3 составляет (L + 85) мм.
Ознакомьтесь с габаритными чертежами.
|
Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ |
|
|
Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, |
|
|
Рис. 1. Варианты крепления датчика уровня: горизонтальное (ПДУ-1.1) и вертикальное (ПДУ-2.1, ПДУ-3.1) |
|
|
Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. |
|
|
а) ПДУ с нормально-разомкнутым контактом |
б) ПДУ с нормально-замкнутым контактом |
|
Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и |
|
Применение датчиков уровня ОВЕН ПДУ
Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика - нержавеющая сталь (12X18H10T).
ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.
Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.
|
Технические характеристики |
|||
|
Наименование параметра |
Значение |
||
|
ПДУ-1.Х |
ПДУ-2.Х |
ПДУ-3.Х |
|
|
Электрические параметры |
|||
|
Количество сигнализируемых уровней |
1 или 2 |
1; 2; 3 |
|
|
Максимальная коммутируемая мощность, Вт |
10 |
30 |
|
|
Максимальный коммутируемый ток, А |
0,5 |
2 |
|
|
Максимальное коммутируемое напряжение, В |
180 |
300 |
|
|
Количество срабатываний при напряжении коммутации |
1×106 |
||
|
Конструктивные параметры |
|||
|
Расположение оси крепежного отверстия |
Горизонтальное |
Вертикальное |
|
|
Максимальная длина штока до нижнего уровня, мм |
2500 |
3000 |
|
|
Cостояние контактов датчика в |
Нормально-разомкнутое |
||
|
Плотность измеряемой среды, г/см3 |
0,70 |
0,65 |
|
|
Температура контролируемой среды, °С |
-40...+105 |
||
|
Давление контролируемой среды, МПа |
1,6 |
2 |
|
|
Материал рабочей части датчика |
Сталь 12Х18Н10Т или |
||
|
Степень защиты по ГОСТ 14254 |
IP68 |
||
|
Длина провода, м (не указывается при заказе) |
0,5 |
||
|
Длина кабельного вывода, м |
Значение кратное 1, |
||
|
Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ |
|||

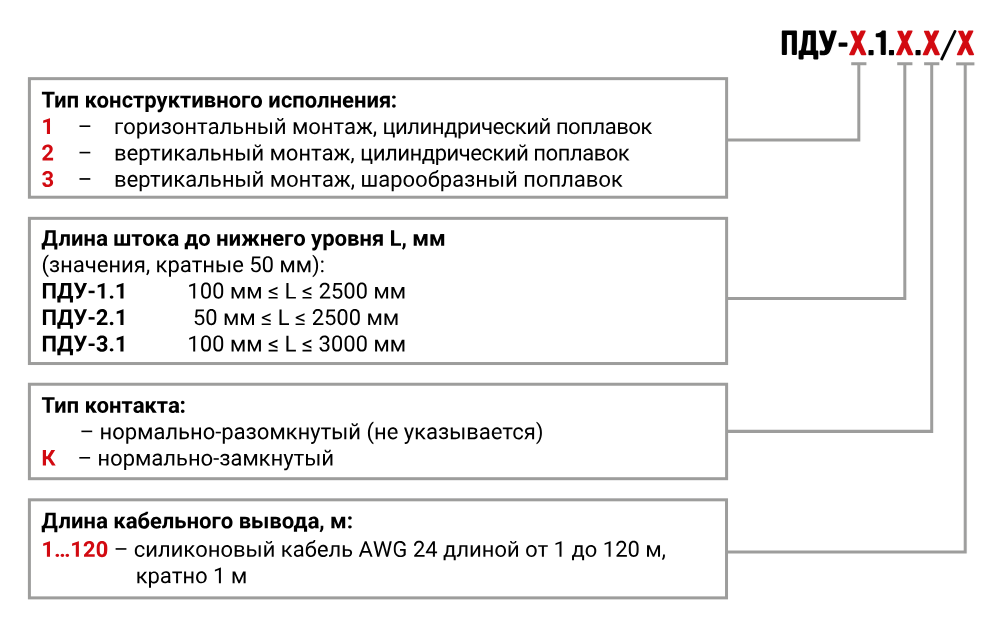

Примеры обозначения датчиков при заказе
ПДУ-1.2.100.25.К
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с горизонтальным типом монтажа, имеющий два сигнализируемых уровня, цилиндрический поплавок, шток длиной 100 мм до нижнего уровня и 25 мм до верхнего уровня, разные типы контактов: для нижнего уровня - нормально разомкнутым, для верхнего уровня - нормально замкнутым, с длиной проводов 0,5 м.
ПДУ-3.2.1000.500.К
Условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с вертикальным типом монтажа, имеющий два сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня и 500 мм до верхнего уровня, разные типы контактов: для нижнего уровня - нормально-разомкнутый, для верхнего уровня - нормально-замкнутый, с длиной проводов 0,5 м.
ПДУ-3.3.1000.500.К.50/5
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с вертикальным типом монтажа, имеющий три сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня, 500 мм до среднего уровня и 50 мм до верхнего уровня, разные типы контактов: для нижнего и верхнего уровня - нормально разомкнутым, для среднего уровня - нормально замкнутым, кабельный вывод длиной 5 м.
|
Габаритные чертежи |
||
|
Одноуровневые поплавковые датчики уровня ОВЕН ПДУ |
||
|
Поплавковый датчик уровня |
Поплавковый датчик уровня |
Поплавковый датчик уровня |
|
Габаритные чертежи |
||
|
Двухуровневые поплавковые датчики уровня ОВЕН ПДУ |
||
|
Двухуровневые поплавковые |
Двухуровневые поплавковые |
Двухуровневые поплавковые |
|
Габаритные чертежи |
||
|
Трехуровневые поплавковые датчики уровня ОВЕН ПДУ |
||
|
Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-3.3 |
|
Руководство по эксплуатации ПДУ |
|
|
Декларация о соответствии на ПДУ |
|
|
Сертификат промышленной безопасности на ПДУ |
