Двухуровневые поплавковые датчики уровня ОВЕН ПДУ с наружным монтажом
Описание

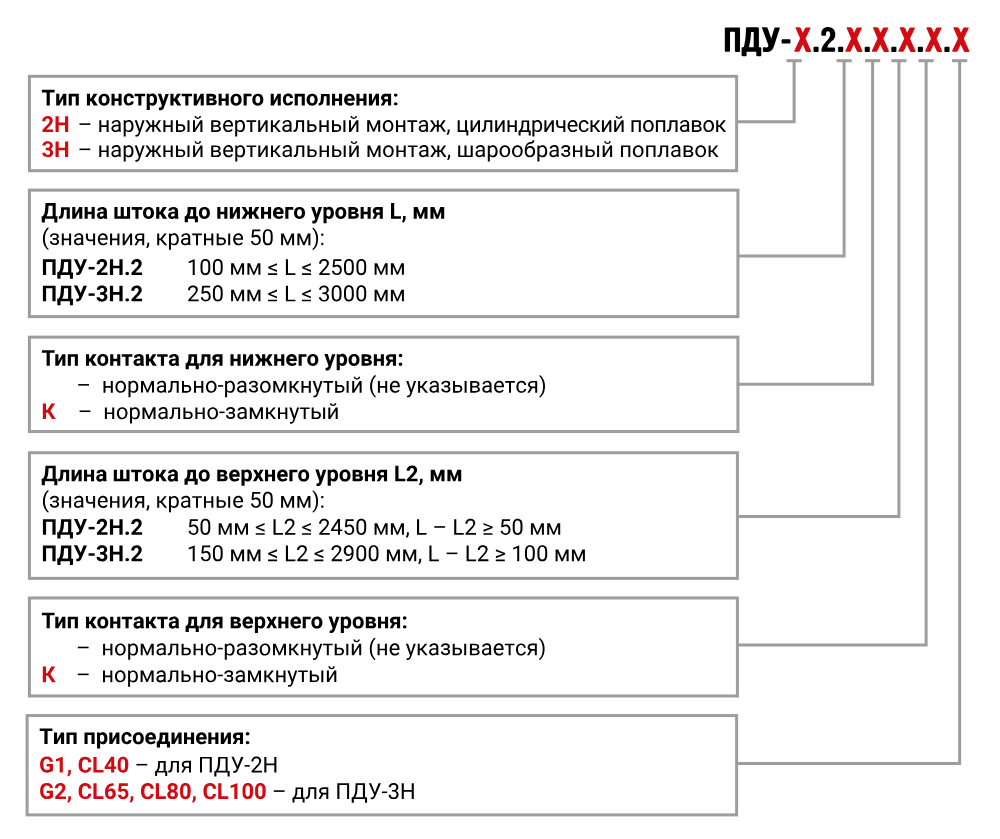

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ с наружным монтажом
Поплавковые датчики уровня ОВЕН ПДУ - устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.
Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей - с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.
Компания ОВЕН производит одноуровневые, двухуровневые и трехуровневые поплавковые датчики, также возможно изготовление датчиков ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х.
Для подключения к АСУ ТП датчики ОВЕН ПДУ могут быть снабжены силиконовым кабелем AWG24 любой длины или проводом НВ 0,35.
Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1). |
|
Рис. 1. Варианты крепления датчика уровня: горизонтальное (ПДУ-1.1) и вертикальное (ПДУ-2.1, ПДУ-3.1) |
|
Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. |
|
а) ПДУ с нормально-разомкнутым контактом |
б) ПДУ с нормально-замкнутым контактом |
Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и |
Применение датчиков уровня ОВЕН ПДУ
Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика - нержавеющая сталь (12X18H10T).
ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.
Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.
Наименование параметра |
Значение | |
ПДУ-2H.X |
ПДУ-3H.X | |
Электрические параметры | ||
Количество сигнализируемых уровней |
1; 2 | |
Максимальная коммутируемая мощность, Вт |
10 |
30 |
Максимальный коммутируемый ток, А |
0,5 |
2 |
Максимальное коммутируемое напряжение, В |
180 |
300 |
Количество срабатываний при
напряжении |
1×106 | |
Конструктивные параметры | ||
Расположение оси крепежного отверстия датчика в резервуаре |
Вертикальное (наружный монтаж) | |
Максимальная длина штока до нижнего уровня, мм |
2500 |
3000 |
Нормальное состояние контактов датчика |
для ПДУ-Х.Х, ПДУ-ХН.Х для ПДУ-Х.Х.К, |
Нормально-разомкнутое |
ПДУ-ХН.Х.К |
Нормально-замкнутое | |
Материал рабочей части датчика |
Сталь 12Х18Н10Т, AISI 316 | |
Степень защиты по ГОСТ 14254 |
IP68 для погружной (рабочей) части датчика | |
Минимальная длина кабельного вывода |
1 м*** | |
* Параметры искробезопасных
электрических цепейдатчиков во взрывозащищенном исполнении приведены в
разделе 3 РЭ. |
