Поплавковые датчики уровня (уровнемеры) с интерфейсом RS-485 с присоединением типа CLAMP в соответствии с DIN 32676 ОВЕН ПДУ-RS

Много

Нашли дешевле?

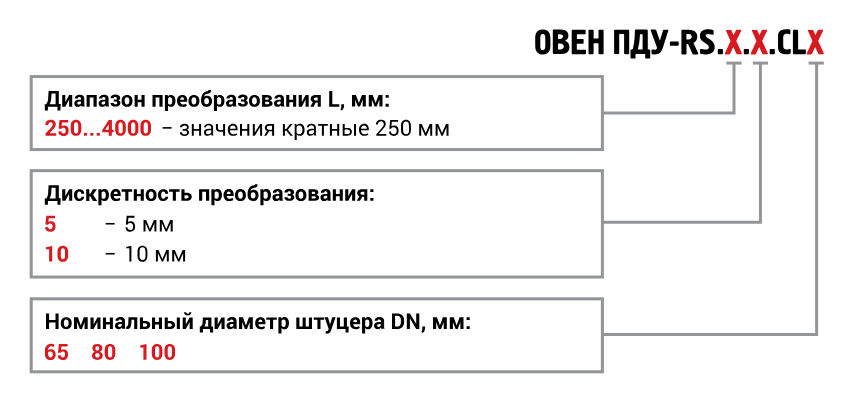

ПДУ-RS. X . X .CL X

Диапазон преобразования, L, мм

250

500

750

1000

1250

1500

1750

2000

2250

2500

2750

3000

3250

3500

3750

4000

Диаметр

65 мм - номинальный диаметр штуцера DN, мм

80 мм - номинальный диаметр штуцера DN, мм

100

100 мм - номинальный диаметр штуцера DN, мм

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Уровнемеры ОВЕН ПДУ-RS предназначены для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU). Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Особенности:

Цифровой интерфейс RS-485 (Modbus RTU).
Диапазон преобразования уровня: 250…4 000 мм.
Дискретность преобразования: 5 или 10 мм.
Температура измеряемой среды: –60…+ 125 °C.
Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
Плотность рабочей среды: ≥ 0,65 г/см3.
Устойчивы к пене и пузырькам, могут работать с вязкими жидкостями.
Возможно изготовление с резьбовым креплением G2.
Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
Срок службы – 10 лет.
Возможно специальное исполнение по запросу заказчика.

* срок изготовления и стоимость предоставляется по запросу.


Резьбовое присоединение G2	Присоединение CLAMP	Фланцевое присоединение

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-RS

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости прямо пропорционально изменяется выходное сопротивление датчика, преобразуемое в цифровой код для передачи данных по сети RS-485 (протокол Modbus RTU).

Применение датчиков уровня ОВЕН ПДУ-RS

Уровнемеры ПДУ-RS предназначены для измерения уровня жидкости (воды, масла, молочных продуктов, соков, вино-водочных напитков) в различных резервуарах. Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Протокол Modbus RTU позволяет передавать данные по сети RS-485 и подключать его напрямую к контроллерам, облачным сервисам и другим системам управления. Использование поплавковых датчиков ПДУ-RS значительно упрощает и удешевляет пуско-наладочные работы ввиду освобождения части аналоговых входов применяемых в системе контроллеров и модулей.

Наименование параметра	Значение
Характеристики питания
Напряжение питания постоянного тока	12…42 В(номинальное - 24 В)
Потребляемая мощность, не более	0,35 ВА
Выходной сигнал	RS-485
Время установления рабочего режима (предварительный прогрев):
- после включения напряжения питания, не более	10 мин
- после кратковременного (не более 5 с) пропадания напряжения питания, не более	10 с
Метрологические характеристики
Диапазон преобразования уровня (L)	от 0 до 250...4 000 мм (в зависимости от исполнения)
Дискретность преобразования	5 или 10 мм (в зависимости от исполнения)
Интерфейс RS-485
Скорости обмена	9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи	Modbus RTU
Режим работы в сети	Slave
Входное сопротивление	96 кОм (1/8 от стандартной нагрузки)
Время установления выходного сигнала после изменения входного сигнала, не более	0,5 с
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре	Вертикально
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок)
Степень защиты корпуса по ГОСТ 14254	IP65
Максимальный диаметр отверстия кабельного ввода	8,5 мм
Условия эксплуатации:
Температура окружающей среды	-40…+85 °С.
Температура контролируемой среды	-60…+125 °С.
Давление контролируемой среды	не более 2 МПа - для датчиков с резьбовым и фланцевым присоединением; не более 1 МПа - для датчиков с присоединением CLAMP.
Плотность контролируемой среды	не менее 0,65 г/см3
Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика


ПДУ-RS c L = 250…1250 мм	ПДУ-RS c L = 1500…4000 мм


ПДУ-RS c L = 250…1250 мм (штуцер DN65)	ПДУ-RS c L = 1500…4000 мм (штуцер DN65)

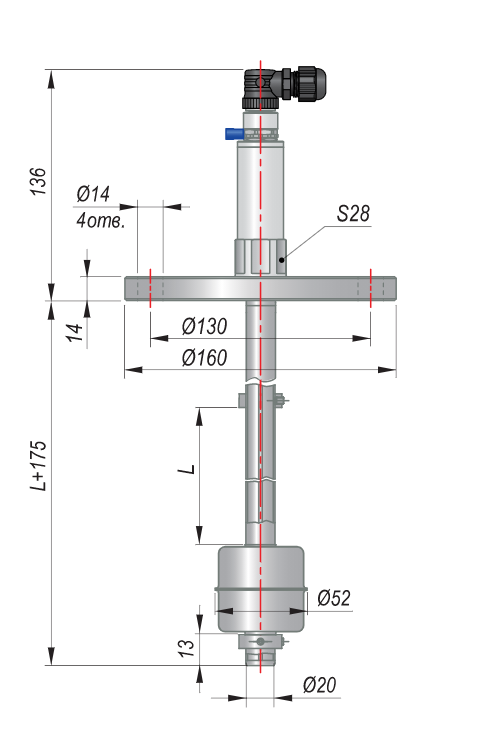

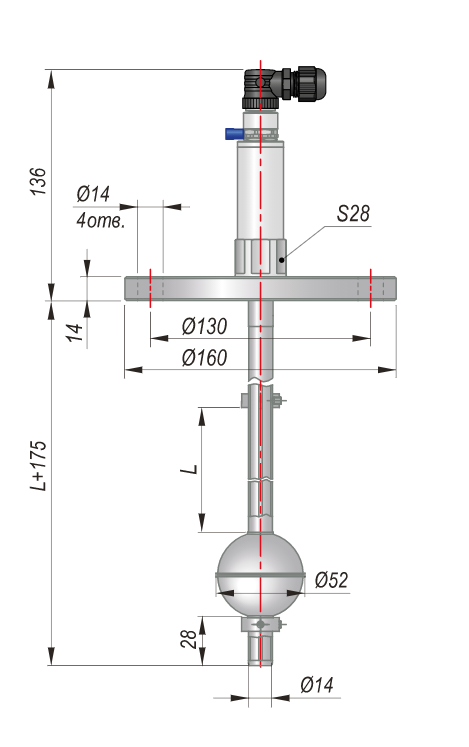

ПДУ-RS c L = 250…1250 мм (фланец Ф.65.1.01.А)	ПДУ-RS c L = 1500…4000 мм (фланец Ф.65.1.01.А)

ПДУ-RS с присоединением G2

ПДУ-RS с присоединением типа CLAMP в соответствии с DIN 32676

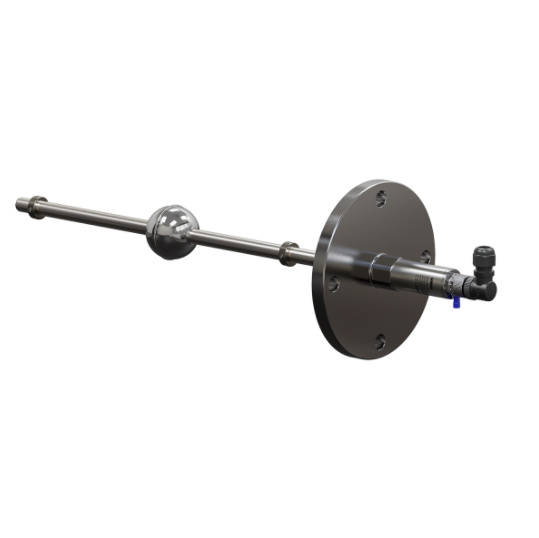

ПДУ-RS с фланцевым присоединением в соответствии с ГОСТ 33259-2015

Руководство по эксплуатации ПДУ-RS

Декларация о соответствии на ПДУ-RS

	Для монтажа уровнемера ПДУ-RS рекомендуем приобрести бобышку серии Б.П.7, созданную специально в качестве ответной части под датчик ПДУ-RS с присоединительной резьбой G2. Бобышка поставляется в комплекте с уплотнительной прокладкой из бутадиен-нитрильного каучука (NBR), которая обеспечивает герметизацию систем при монтаже датчика. Бобышка изготавливаются из стали AISI 304.	Перейти
	Для монтажа уровнемера ПДУ-RS рекомендуем приобрести комплект CLAMP, состоящий из ответного патрубка, уплотнения, заглушки и зажимного хомута. Все детали комплекта изготовлены из прочной нержавеющей стали AISI 304 с габаритами, соответствующими немецкому стандарту DIN 32676. В качестве уплотнения используется резина EPDM.	Перейти
	Для конфигурирования датчика через ПК рекомендуем приобрести компактный преобразователь интерфейсов USB и RS-485 АС4-М. Преобразователь позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт.	Перейти
	Для питания ПДУ-RS стабилизированным напряжением постоянного тока рекомендуем использовать блоки питания для датчиков.	Перейти
