Термосопротивления с цифровым интерфейсом RS-485 ОВЕН ДТСхх5М.RS
ДТСхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры в цифровой сигнал RS-485 (Modbus RTU).

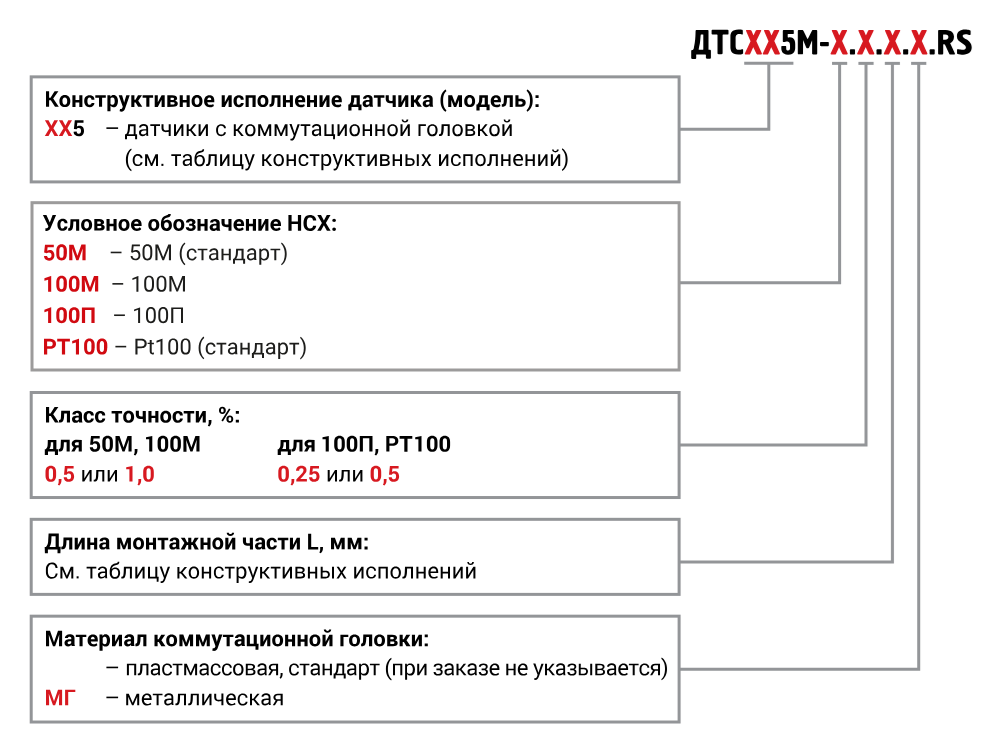

ДТСхх5М.RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и РТ100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.
Среда измерения
Твердые, жидкие, газообразные и сыпучие среды.

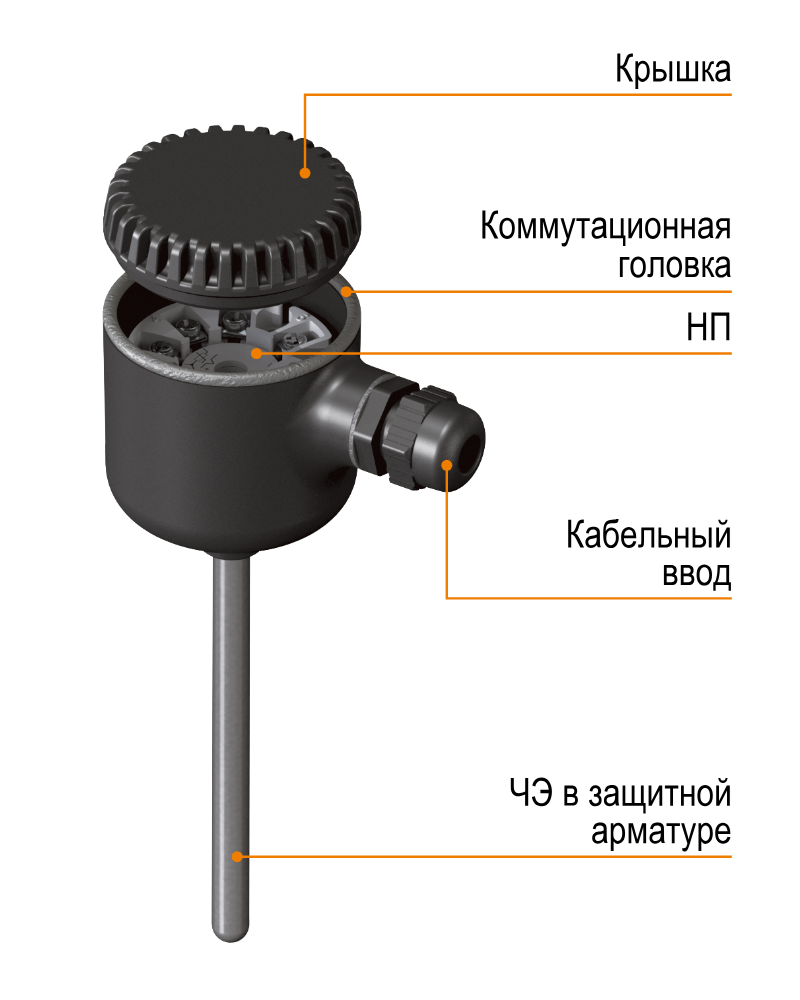

В состав термопреобразователей входят:
|
|
Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью. |
Преимущества датчиков температуры с RS-485:
- Передают данные по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП).
- Не занимают аналоговые входы.
- Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
- Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
- Передают данные напрямую в «облако».
- Увеличивают помехоустойчивость линии связи.
- Увеличивают длину линии связи до 1200 метров.
-
Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

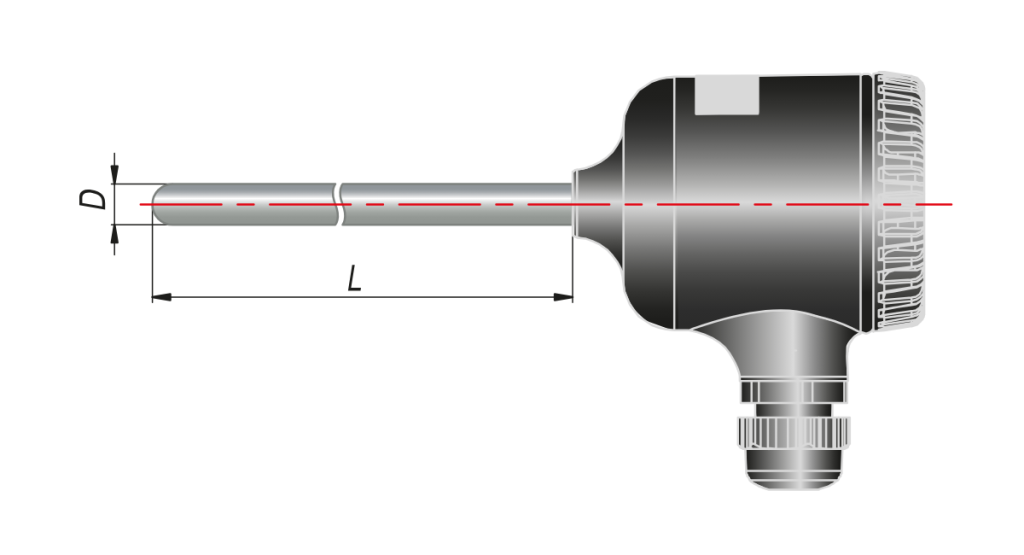

| Конструктивное исполнение | Модель | Параметры | Длина монтажной части L*, мм |
|---|---|---|---|
|
|
015 | D = 8 мм | 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 025 | D = 10 мм | ||
| 515 | D=6 мм | ||
|

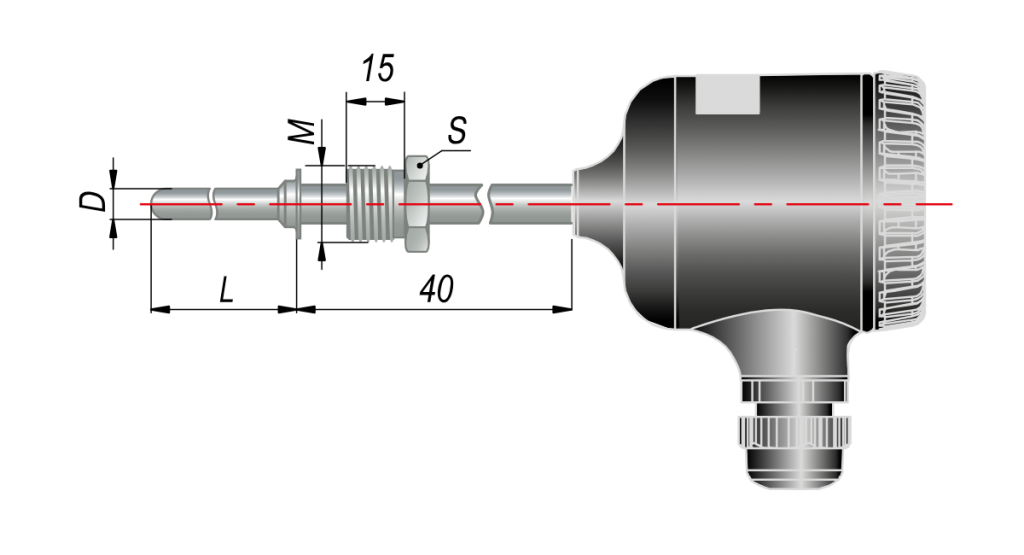

Подвижный штуцер |

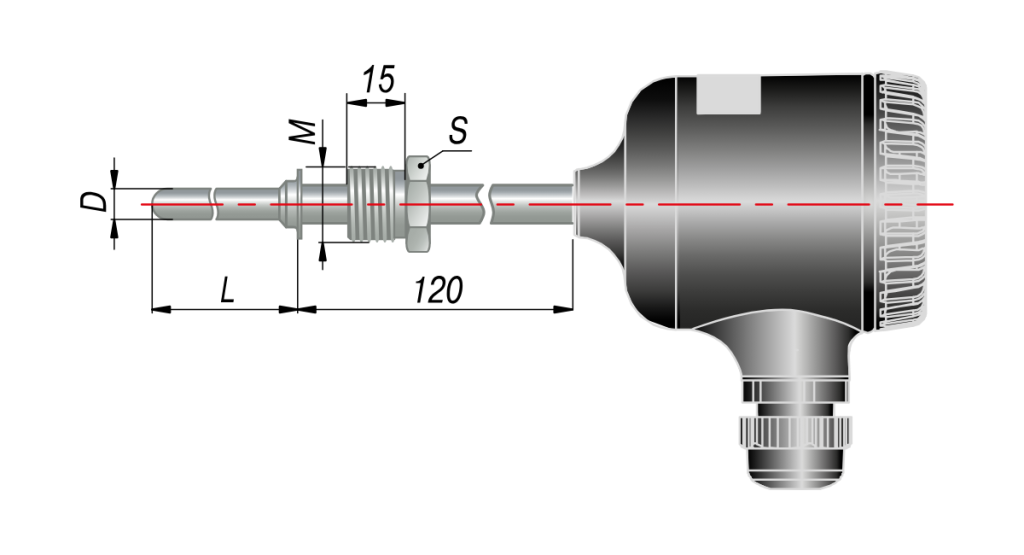

035 | D = 8 мм, M = 20х1,5 мм**, S = 22 мм | 60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 045 | D = 10 мм, M = 20х1,5 мм**, S = 22 мм | ||
| 145 | D = 6 мм, M = 20х1,5 мм**, S = 22 мм | ||
|
Подвижный штуцер |
335 | D = 8 мм, M = 20х1,5 мм**, S = 22 мм | |
|
Подвижный штуцер |

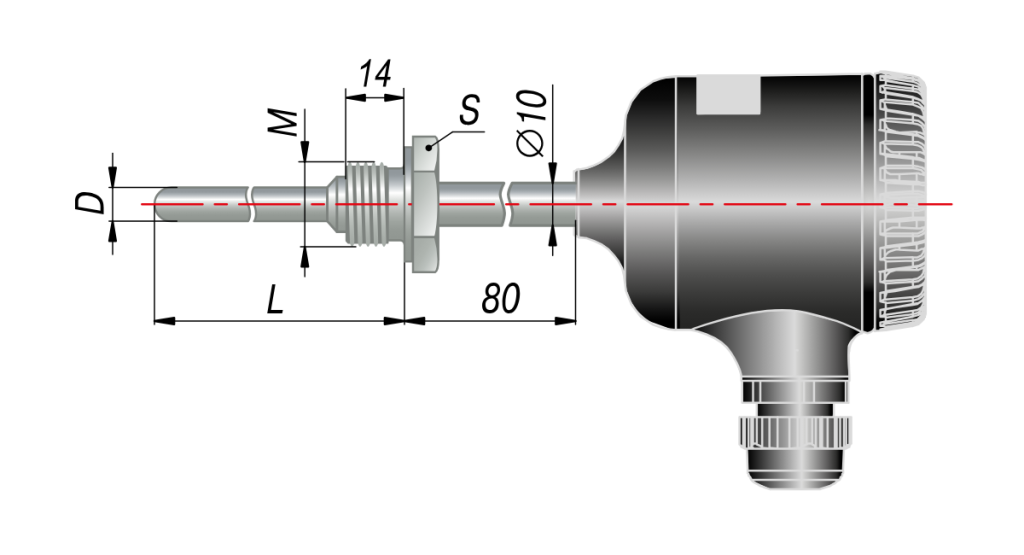

055 | D = 10 мм, M = 20х1,5 мм**, S = 22 мм | 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
|
065 | D = 8 мм, M = 20х1,5 мм**, S = 27 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 075 | D = 10 мм, M = 20х1,5 мм**, S = 27 мм | ||
| 085 | D = 10 мм, M = 27х2 мм**, S = 32 мм | ||
|

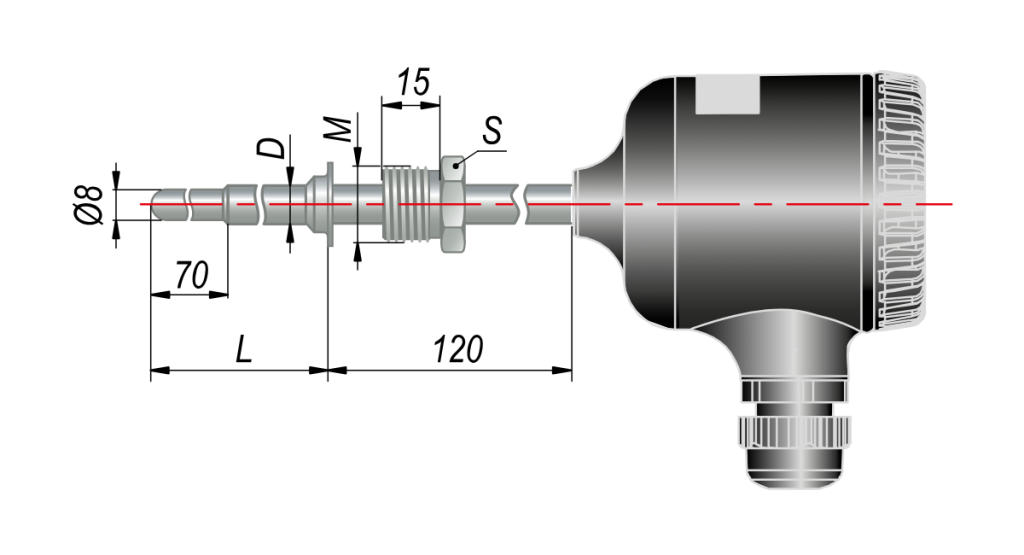

Подвижный штуцер |
095 | D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм | |
|
|
105 | D = 8 мм, M = 20х1,5 мм**, S = 27 мм | |
| 505 | D=6 мм, M=20×1,5 мм**, S=27 мм | ||
|
|

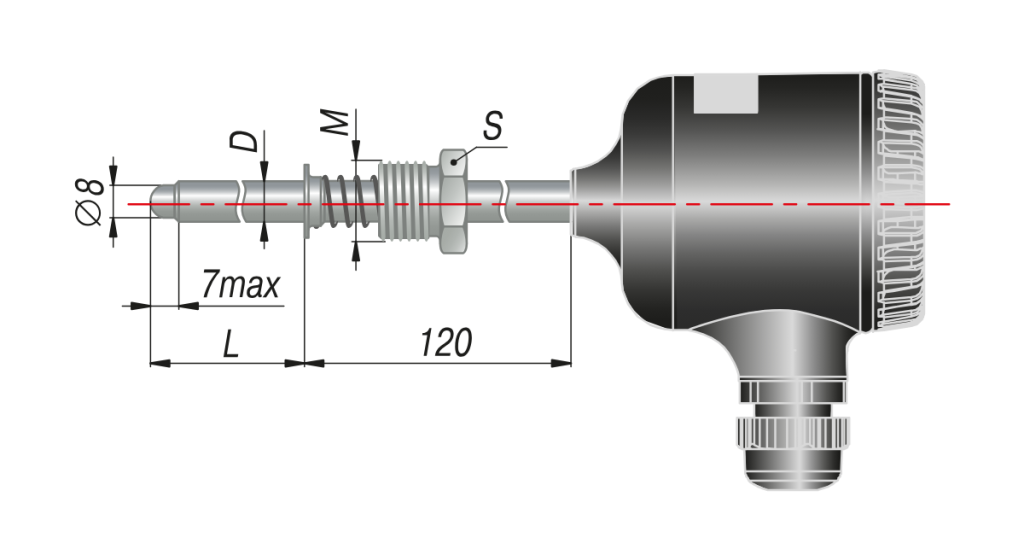

325 |

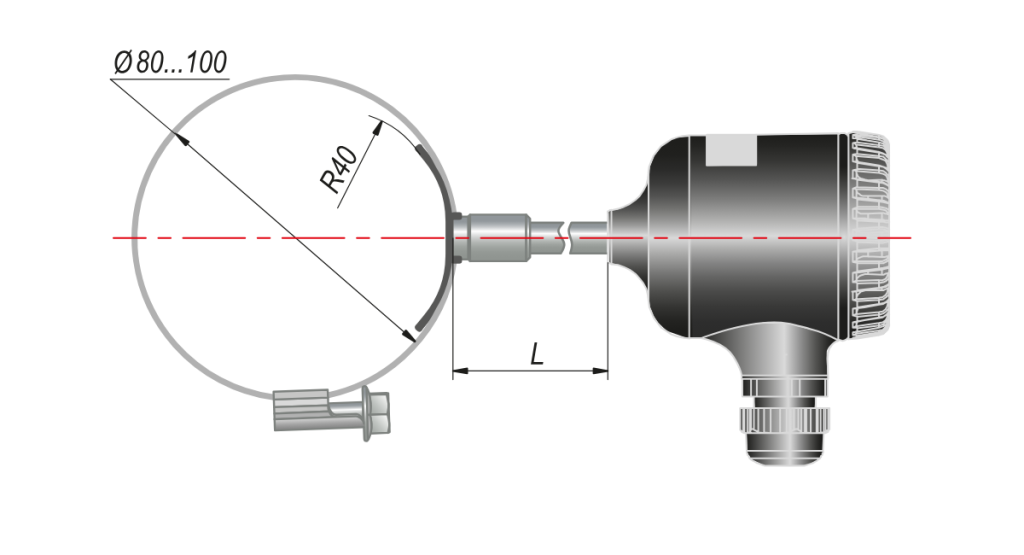

Датчик может крепиться на трубопровод диаметром от 80 до 100 мм. См. ниже «Особенности монтажа ДТС325М» |
50, 80, 100, 120 |
|
|

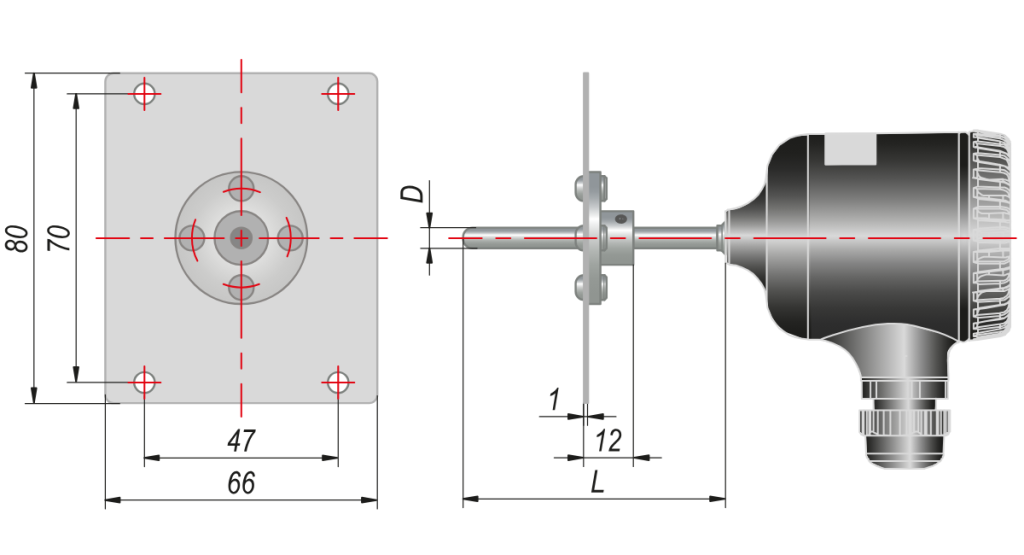

405 | D = 5 мм | 80, 100, 120, 160, 200, 250, 320 |
|
* Длина монтажной части выбирается при заказе. 1. При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца. 2. Модель ДТС405М с сенсорами 50П и 100П не изготавливается. 3. При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой. |
|||
| Датчик температуры для измерения температуры теплоносителя в трубопроводе | Датчик температуры для измерения температуры воздуха в воздуховоде |
| Отопление, ГВС, ИТП, ЦТП, котельные | Системы вентиляции и кондиционирования (ОВК / HVAC) |
| ДТС325М | ДТС405М |
|
|
|
|

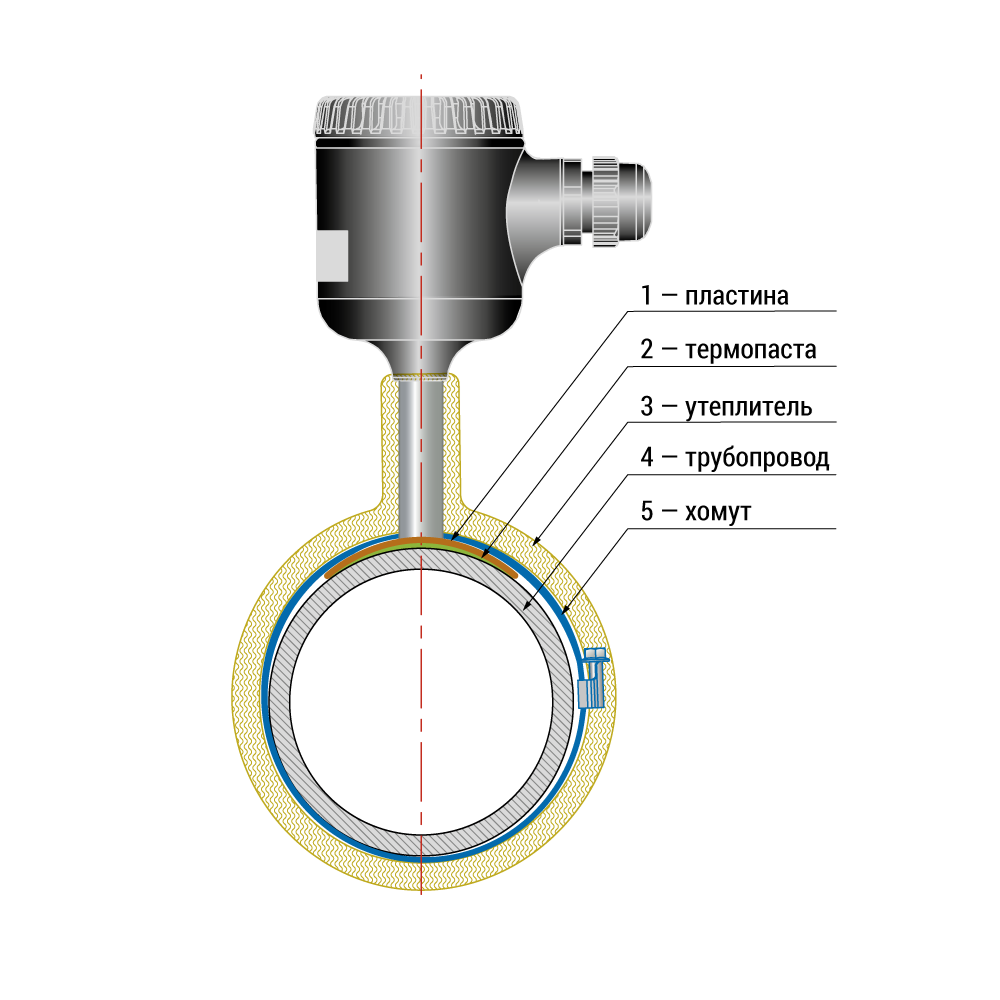

При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:
|

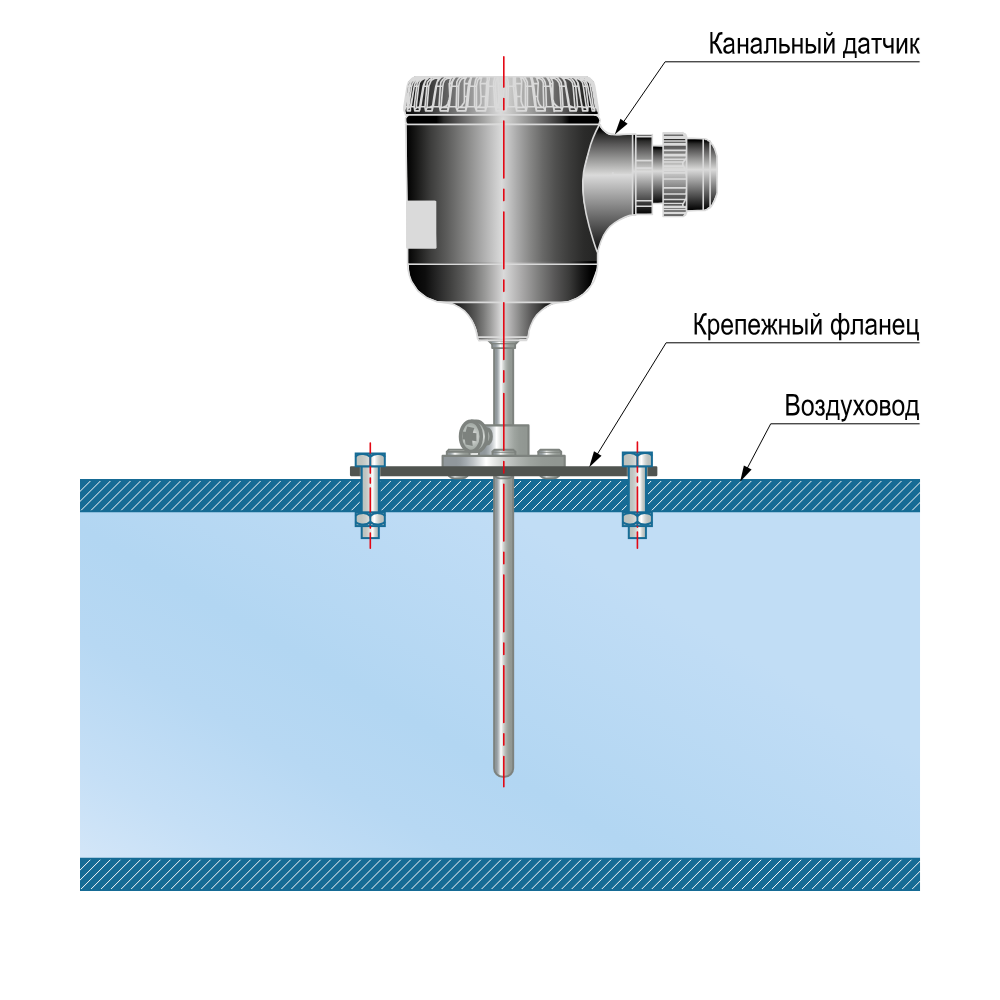

Рекомендации по монтажу ДТС405М:
|

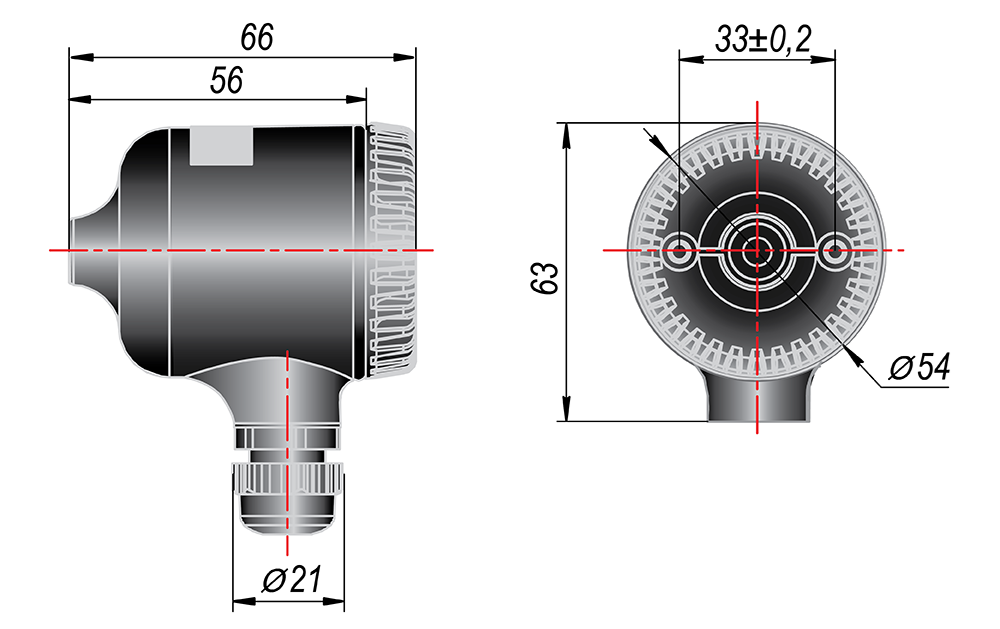

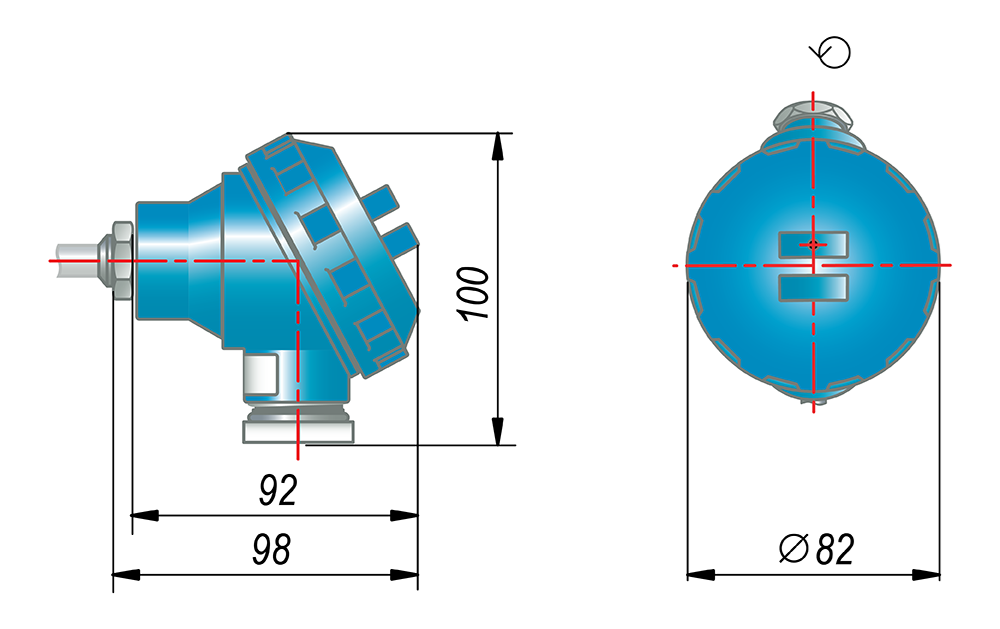

| Под НПЦ-1 | |
|---|---|
| Пластмассовая | Металлическая |
|
|
|
| Кабельный ввод М16×1,5 | Кабельный ввод М20×1,5 |
| Диаметр подключаемого кабеля до 10 мм | Диаметр подключаемого кабеля до 10 мм |
| Датчик | Максимальный диапазон измерений, °С | Пределы допускаемой основной приведенной погрешности, % |
|---|---|---|
| ДТС-50М, ДТС-100М | -50...+180 | ±0,5; ± 1,0 |
| ДТС-PT100, ДТС-100П | -50…+300 | ± 0,25 |
| -50…+500 | ± 0,5 | |
| ДТС125М | -40…+85 | ± 1,0 |
| Наименование | Значение |
|---|---|
| Характеристики питания | |
| Номинальное значение напряжения питания (постоянного тока) | 24 В |
| Диапазон допустимых напряжений питания (постоянного тока) | 10...42 В |
| Защита от смены полярности напряжения питания | есть |
| Гальваническое разделение цепи питания от цепи ЧЭ | Нет |
| Гальваническое разделение цепи питания от цепи интерфейса RS-485 | есть, до 500 В |
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 10 мин |
| Интерфейс связи RS-485 | |
| Скорости обмена | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Протокол связи | Modbus RTU |
| Режим работы в сети | Slave |
| Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
| Характеристики конструкции | |
| Показатель тепловой инерции, не более | 20...40 с |
| Номинальное давление (не более) защитной арматуры с диаметром погружной части: | |
| - до 6 мм | 0,4 МПа |
| - 6 мм | 0,6 МПа |
| - от 8 до 12 мм | 10,0 МПа |
| - 12 мм и более | 16,0 МПа |
| Степень защиты (по ГОСТ 14254): | |
| - корпус с пластмассовой коммутационной головкой; | IP 54 |
| - корпус с металлической коммутационной головкой и ДТС125М | IP 65 |
| Кабельный ввод (максимальный диаметр подключаемого кабеля): | |
| - для пластмассовой коммутационной головки | М16×1,5 (ø10 мм); |
| - для пластмассовой коммутационной головки ДТС125М.RS; | М16×1,5 (ø6 мм); |
| - для металлической коммутационной головки | М20×1,5 (ø10 мм) |
| Характеристики надежности | |
| Средняя наработка на отказ, не менее | 50 000 ч |
| Средний срок службы, не менее | 12 лет |
| Время непрерывной работы | круглосуточно |
Выбор сетевых настроек датчика
| Наименование параметра | Номер первого регистра | Количество регистров | Тип | Допустимые значения | Тип доступа | |
|---|---|---|---|---|---|---|
| Тип протокола обмена | 5601 | 15E1 | 1 | BYTE | 1 - Modbus RTU | RO |
| Адрес устройства | 5602 | 15E2 | 1 | BYTE | 1…16…247 | RW |
| Скорость обмена, бит/сек | 5603 | 15E3 | 1 | BYTE |
0 - 9600 1 - 14400 2 - 19200 3 - 38400 4 - 57600 5 - 115200 | RW |
| Количество бит данных | 5604 | 15E4 | 1 | BYTE | 8 | RO |
| Контроль четности | 5605 | 15E5 | 1 | BYTE |
0 - нет 1 - четный 2 - нечетный | RW |
| Количество стоп-битов | 5606 | 15E6 | 1 | BYTE |
0 - 1 1 - 1,5 2 - 2 | RW |
| Сброс на заводские настройки: | ||||||
| Восстановить заводские настройки | 1400 | 578 | 1 | BYTE | 0/1 | RW |
| Предел регистрации | ||||||
| Верхний предел регистрации | 5306 | 14BA | 2 | REAL | -213...+1310 | RW |
| Нижний предел регистрации | 5308 | 14BC | 2 | REAL | -213...+1310 | RW |

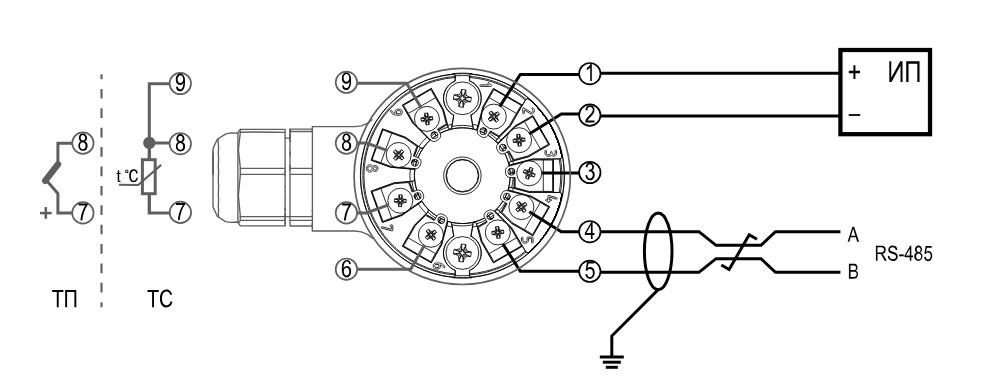

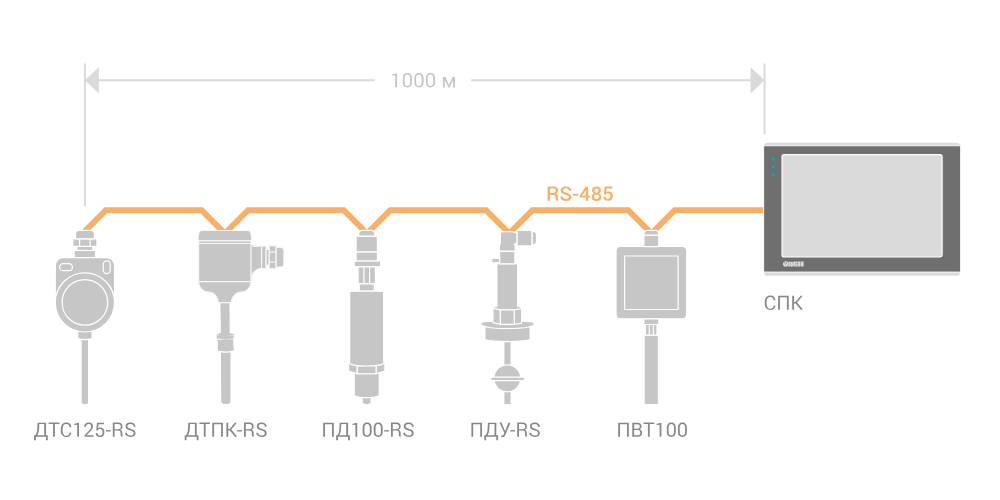

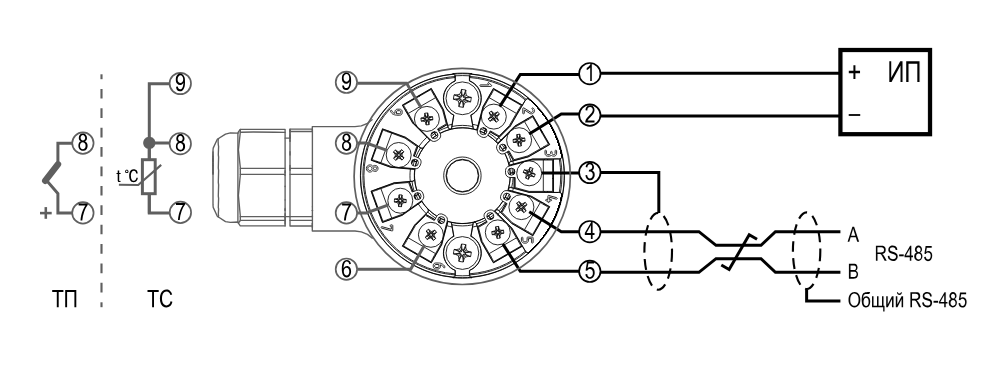

Общая схема подключения датчиков с RS-485
Схема с подключением экрана по схеме выравнивания потенциала
Схема подключения экрана к заземлению
| 3Д модели ДТС405М-100М.1,0.100.И | Скачать STEP | |
| 3Д модели ДТС335М-50М.0,5.120.И | Скачать STEP | |
| 3Д модели ДТС335-100М.1,0.50.И | Скачать STEP | |
| 3Д модели ДТС305М | Скачать PDF | Скачать STP |
| 3Д модели ДТС125М.И | Скачать PDF | Скачать STP |
| 3Д модели ДТС125М.RS | Скачать PDF | Скачать STP |
