ПЛК200 общепромышленный программируемый контроллер ОВЕН
Описание
Контроллер для малых и средних систем автоматизации ОВЕН ПЛК200
В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей ввода/вывода Мх210 с интерфейсом Ethernet
Встроенные в контроллер два порта Ethernet и наличие межсетевого экрана позволяют применять его в качестве шлюза между промышленной сетью и сетью предприятия.
Высокая производительность
- Процессор ARM® Cortex-A8 с частотой 800 МГц.
- Большой объем памяти:
- ROM 512 Мбайт (NAND).
- RAM 256 Мбайт (DDR3).
- RETAIN 64 Кбайт (MRAM).
- Операционная система Linux с RT-патчем.
- Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.
Эргономичный корпус
- Крепление на DIN-рейку или на стену.
- Съемные клеммники с невыпадающими винтами.
- Удобная система укладки кабеля.
- Тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.
Коммуникационные возможности
- Ethernet дает ряд преимуществ:
- высокая скорость опроса;
- мультимастерность;
- вариативная топология сети.
- Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent)
- Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов
- Поддержка GSM/GPRS-модемов
- Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard
- Возможность подключения к СУБД MySQL и MsSQL
- Встроенный Firewall.
- Поддержка Web-визуализации CODESYS.
- Web-интерфейс для настройки и диагностики контроллера.
- Простое подключение к OwenCloud.
Эксплуатация в тяжелых условиях
- Расширенный диапазон питающего напряжения: =10…48 В.
- Расширенный диапазон температуры окружающей среды: -40…+55 °С.
| Параметр | ПЛК210 | ПЛК200 |
|---|---|---|
| Интерфейсы связи |
4 × Ethernet 10/100 Мбит/c (RJ45) 2 × RS-485 1×RS-232 USB Device |
2 × Ethernet 10/100 Мбит/c (RJ45) 1 × RS-485 USB Device |
| Подключаемые накопители |
SD USB Host |
SD |
| Элементы управления |
Тумблер СТАРТ / СТОП Сервисная кнопка Кнопка СБРОС |
Тумблер СТАРТ / СТОП Сервисная кнопка |
| Количество портов питания | 2 (основной и резервный) | 1 |
| Поддержка STP / RSTP | Есть | Нет |
| Габаритные размеры (Ш×В×Г) | (105×124×83) ±1 мм | (82×124×83) ±1 мм |
| Параметр | Значение (свойства) |
|---|---|
| Напряжение питания | от 10 до 48 В (номинальное 24 В) |
| Потребляемая мощность, не более | |
| - модификация 01 | 13 Вт |
| - модификация 02 | 12 Вт |
| - модификация 03 | 10 Вт |
| - модификация 04 | 10 Вт |
| Защита от переполюсовки | Есть |
| Параметр | Значение (свойства) |
|---|---|
| Центральный процессор | RISC-процессор 800 МГц |
| Объем флеш-памяти (тип памяти) | 512 Мбайт (NAND) доступно для хранения файлов и архивов |
| Объем оперативной памяти (тип памяти) | 256 Мбайт (DDR3) |
| Объем Retain-памяти (тип памяти) | 64 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Количество портов | 2 × Ethernet 10/100 Мбит/c (RJ45) |
| Поддерживаемые промышленные протоколы |
Modbus-TCP (Master / Slave) OPC UA (Server) MQTT (Client/Broker) SNMP (Manager/Agent) |
| Поддерживаемые прикладные протоколы |
NTP FTP, FTPS HTTP, HTTPS SSH SMTP/IMAP/POP3 OpenVPN, WireGuard |
| Количество портов | 1 |
| Поддерживаемые протоколы | Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) Протоколы тепло- и электросчетчиков |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Подтягивающие резисторы | Есть |
| Параметр | Значение (свойства) |
|---|---|
| Количество портов | 1 × micro USB (RNDIS) |
| Поддерживаемые протоколы |
CODESYS Gateway FTP SSH HTTP HTTPS |
| Параметр | Значение (свойства) |
|---|---|
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость |
4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC) |
| Поддерживаемые файловые системы | FAT16, FAT32, ext4, NTFS (read only) |
| Параметр | Значение (свойства) |
|---|---|
| Погрешность хода, не более: | |
| - при температуре +25 °С | 3 секунды в сутки |
| - при температуре -40 °С и +55 °С | 18 секунд в сутки |
| Тип источника питания | Батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
| Параметр | Значение (свойства) |
|---|---|
| Габаритные размеры | (82 × 124 × 83) ±1 мм |
| Масса, не более | 0,6 кг |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | Светодиодная |
| Встроенное оборудование |
Источник звукового сигнала Двухпозиционный тумблер СТАРТ / СТОП Сервисная кнопка |
| Средняя наработка на отказ** | 60 000 ч |
| Средний срок службы | 8 лет |
|
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек. ** Кроме электромеханических переключателей и элемента питания часов реального времени. |
|
| Параметр | Значение (свойства) | |
|---|---|---|
| Дискретные входы (DI) | Быстрые дискретные входы (FDI) | |
| Режимы работы | · определение логического уровня |
определение логического уровня счётчик высокочастотных импульсов измерение частоты обработка сигналов энкодера |
| Тип входов по ГОСТ Р 61131 | 1 | |
| Максимальный ток «логической единицы» | 5,5 мА | |
| Максимальный ток «логического нуля» | 1,2 мА | |
| Напряжение «логической единицы» | 9…30 В | |
| Напряжение «логического нуля» | 0…5,5 В | |
| Гистерезис выключения «логической единицы», не менее | 0,5 В | |
| Подключаемые входные устройства | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры |
| Минимальная длительность импульса, воспринимаемая входом | 25 мс* | 5 мкс |
| Максимальная частота входного сигнала | 20 Гц* |
95 кГц 45 кГц ** 66 кГц *** |
|
* Определяется длительностью цикла контроллера. ** При обработке сигналов энкодера. *** Минимальная длительность импульса в режиме подсчета количества импульсов - 10 мкс. |
||
| Параметр | Значение (свойства) | |
|---|---|---|
| Подключаемые сигналы |
унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 сопротивление: 0…2 кОм, 0…5 кОм |
|
| Разрядность АЦП | 16 бит | |
| Время опроса одного входа* | унифицированные сигналы | не более 0,6 с |
| ТС | не более 0,9 с | |
| ТП | не более 0,6 с | |
| сопротивления | не более 0,6 с | |
| Предел основной приведенной погрешности при измерении | унифицированные сигналы | ±0,25 % |
| ТС | ±0,25 % | |
| ТП | ±0,5 % | |
| сопротивления | ±0,25 % | |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более | ±0,3 % | |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | 0,2 предела допускаемой основной приведенной погрешности измерения | |
|
ПРИМЕЧАНИЕ |
||
| Параметр | Значение (свойства) |
|---|---|
| Тип контакта | Нормально-разомкнутый контакт |
| Режимы работы |
генерация заданного количества импульсов переключение логического состояния |
| Ток коммутации |
5 А (при напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка) 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка) |
| Максимальное напряжение на контакты реле |
264 В (СКЗ) переменного напряжения 30 В постоянного напряжения |
| Минимальный ток коммутации | 10 мА |
| Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300* |
| Механический ресурс реле, не менее | 5 000 000 переключений |
| Электрический ресурс реле при максимальном токе нагрузки, не менее | 35 000 переключение при 3 А, 30 В постоянного напряжения 50000 переключений при 5 А 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения AC-15, C300* |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс |
| * Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА | |
| Параметр | Значение (свойства) | |
|---|---|---|
| Режимы работы |
переключение логического сигнала генерация низкочастотного ШИМ сигнала генерация высокочастотного ШИМ сигнала генерация заданного количества импульсов | |
| Режим включения выхода | Верхний ключ | Верхний и нижний ключи |
| Напряжение питания выходов | 10…36 В | |
| Максимальный постоянный ток нагрузки | 0,85 А | 0,15 А |
| Максимально допустимый кратковременный ток нагрузки | 1,3 А | 0,19 А |
| Максимальная частота выходного сигнала (для резистивной нагрузки) | 10 кГц | 100 кГц |
| Минимальная длительность выходного сигнала (для резистивной нагрузки) | 10 мкс | 1 мкс |
| Максимальная емкость нагрузки | 100 000 мкФ | 1 мкФ* |
| Типы защиты выходов |
защита от короткого замыкания при включении питания защита от пониженного питания выходов защита от перегрева выходного каскада защита от перегрузки по току выхода защита от обратного тока самоиндукции | |
| * Зависит от частоты и напряжения в цепи нагрузки | ||
|
|
|
|
Функциональная схема ОВЕН |
Функциональная схема ОВЕН |
|
|
|
|
Функциональная схема ОВЕН |
Функциональная схема ОВЕН |
| Схема 1 | |
|---|---|
|
|
Порт Ethernet 1 подключен к локальной сети (LAN). Порт Ethernet 2 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном. |
ПРИМЕЧАНИЕ Рекомендуется установить динамический IP-адрес и включить режим DHCP для порта Ethernet 2. IP-адрес в зоне LAN рекомендуется настраивать как статический. |
|
| Схема 2 | |
|
|
Порт Ethernet 1 подключен к локальной сети (LAN 1). Порт Ethernet 2 является отдельным сетевым интерфейсом для подключения к отдельной локальной сети (LAN 2 и LAN3). |
ПРЕДУПРЕЖДЕНИЕ В случае подключения к глобальной сети (WAN) рекомендуется использовать промышленный маршрутизатор с поддержкой функции межсетевого экрана. |
|

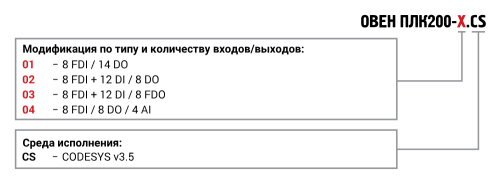

| Модель | Дискретные входы (DI) | Дискретные выходы (DO) | Аналоговые входы (AI) | Аналоговые выходы (AO) |
|---|---|---|---|---|
| ПЛК200-01-CS |
8 DI 8 - быстрые до 95 кГц |
14 DO 14 - э/м реле | - | - |
| ПЛК200-02-CS |
20 DI 8 - быстрые до 95 кГц 12 - до 300 Гц |
8 DO 8 - э/м реле | - | - |
| ПЛК200-03-CS |
20 DI 8 - быстрые до 95 кГц 12 - до 300 Гц |
8 DO 8 - быстрые ключи до 100 кГц | - | - |
| ПЛК200-04-CS |
8 DI 8 - быстрые до 95 кГц |
8 DO
8 - э/м реле |
4 AI 4 - универсальные | - |
| УГО ЕСКД (ПЛК200-01-CS) | Скачать PDF | Скачать DWG |
| УГО СПДС (ПЛК200-01-CS) | Скачать PDF | Скачать DWG |
| УГО ЕСКД (ПЛК200-02-CS) | Скачать PDF | Скачать DWG |
| УГО СПДС (ПЛК200-02-CS) | Скачать PDF | Скачать DWG |
| УГО ЕСКД (ПЛК200-03-CS) | Скачать PDF | Скачать DWG |
| УГО СПДС (ПЛК200-03-CS) | Скачать PDF | Скачать DWG |
| УГО ЕСКД (ПЛК200-04-CS) | Скачать PDF | Скачать DWG |
| УГО СПДС (ПЛК200-04-CS) | Скачать PDF | Скачать DWG |
| 3D Модель ПЛК200-01-CS | Скачать PDF | Скачать STEP |
| 2D Модель ПЛК200-01-CS | Скачать PDF | Скачать DWG |
| 3D Модель ПЛК200-02-CS | Скачать PDF | Скачать STEP |
| 2D Модель ПЛК200-02-CS | Скачать PDF | Скачать DWG |
| 3D Модель ПЛК200-03-CS | Скачать PDF | Скачать STEP |
| 2D Модель ПЛК200-03-CS | Скачать PDF | Скачать DWG |
| 3D Модель ПЛК200-04-CS | Скачать PDF | Скачать STEP |
| 2D Модель ПЛК200-04-CS | Скачать PDF | Скачать DWG |
| ПЛК200-01-CS | Скачать ZIP |
| ПЛК200-02-CS | Скачать ZIP |
| ПЛК200-03-CS | Скачать ZIP |
| ПЛК200-04-CS | Скачать ZIP |
| ПЛК200-01 | ПЛК200-02 | ПЛК200-03 | ПЛК200-04 |
|---|---|---|---|
| Назначение контактов клеммника | |||
|
|
|
|
|
| Схема подключения контактных датчиков к дискретным входам | |||
|
|
|
|
|
| Схема подключения датчиков n-p-n типа* | |||
|
|
|
|
|
| Схема подключения датчиков p-n-p типа | |||
|
|
|
|
|
| Таблица подключения энкодеров p-n-p и n-p-n типа** | |||
|
|
|||
| Схема подключения термосопротивления по трехпроводной схеме | |||
| - |
|
||
| Схема подключения термопар | |||
| - |
|
||
| Схема подключения датчиков с унифицированным выходным сигналом напряжения -50…+50 мА и -1…1 В по трехпроводной схеме | |||
| - |
|
||
| Схема подключения датчиков с унифицированным выходным сигналом тока 4…20 мА по двухпроводной схеме | |||
| - |
|
||
| Схема подключения датчиков с унифицированным выходным сигналом тока 0…20 мА и 0...5 мА по трехпроводной схеме | |||
| - |
|
||
| Схема подключения датчиков резистивного типа 0…2 кОм или 0...5 кОм | |||
| - |
|
||
|
*Для подключения транзисторов типа n-p-n к дискретным входам FDI1-FDI8 необходимо использовать отдельный источник питания для входов. Клемма SS1 объединена со входом питания. **При подключении энкодеров типа p-n-p на клемму SS1 подключается 0 В. |
|||
| Наименование | Количество |
|---|---|
| Контроллер ПЛК200 (исполнение в соответствии с заказом) | 1 шт. |
| Кабель MicroUSB-USB 1.8м | 1 шт. |
| Кабель RJ45-RJ45 0.15м | 1 шт. |
| Комплект заглушек для портов | 1 к-т |
| Клемма 2EGT-5.0-02P-14 | 1 шт. |
| Паспорт и гарантийный талон | 1 экз. |
| Краткое руководство | 1 экз. |
| Быстрый старт | 1 экз. |
