Описание

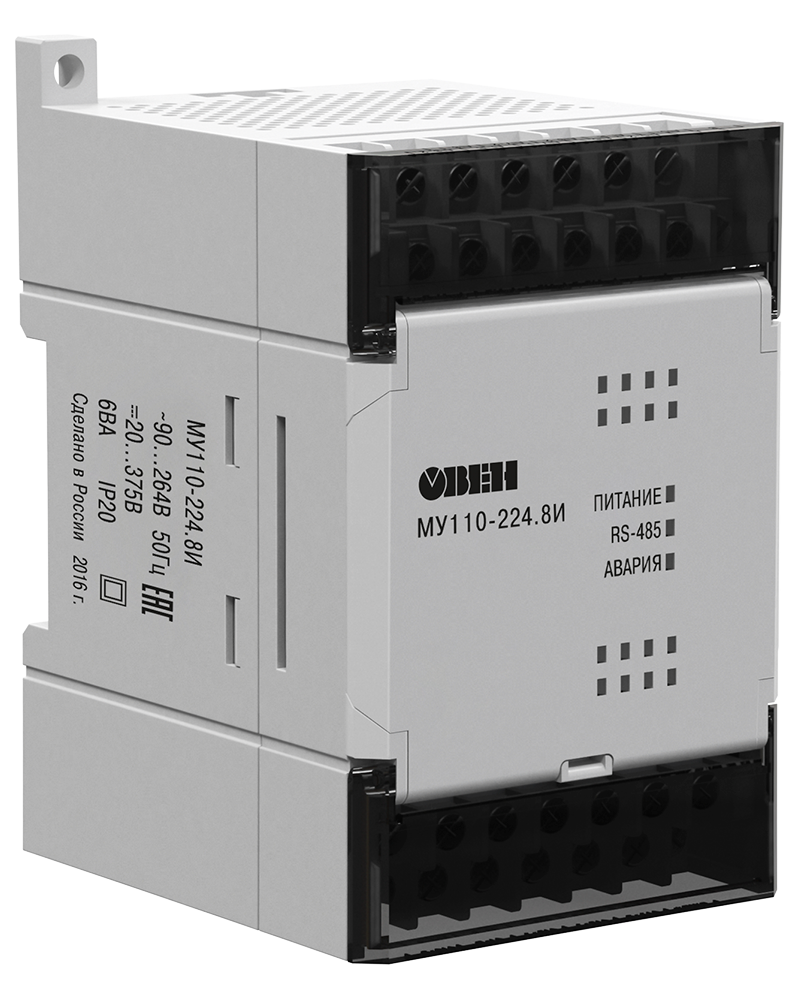

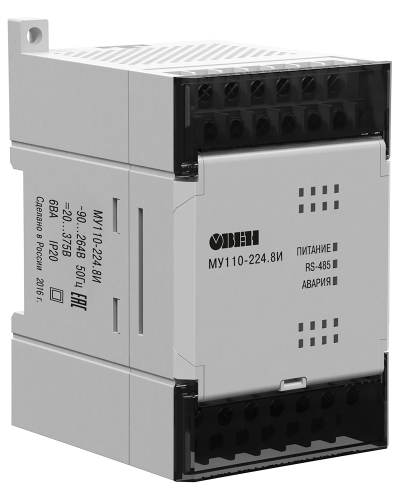

МУ110 модули аналогового вывода (AO)
Модули предназначены для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы для управления исполнительными механизмами.
С 1 марта 2024 года обновленные модули H/W v2.0 МУ110-8И и МУ110-6У поставляются с новой версией прошивки.
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.
Обновление модулей аналогового вывода
| Серия МУ110 | Статус |
|---|---|
| МУ110-224.8И H/W v2.0 | 1 марта 2024 года проведено обновление |
| МУ110-224.6У H/W v2.0 |
Основные отличия обновленной версии
| Параметр | Мх110 H/W v2.0 | Мх110 |
|---|---|---|
| ПО для настройки | OWEN Configurator (Modbus RTU) | Конфигуратор М110 (ОВЕН) |
| Поддерживаемые протоколы | Modbus RTU/ASCII, ОВЕН | Modbus RTU/ASCII, ОВЕН, DCON |
| Счётчики импульсов дискретных входов | Энергозависимые | Энергонезависимые |
| Восстановление заводских настроек | Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А) в положении ON | Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
| Режим «жесткой логики» для модулей ввода/вывода | Нет | Да |
| Поддерживаемые функции записи по протоколу Modbus | 0x10 | 0x10, 0x0F |
| Доступ к сетевым параметрам по протоколу Modbus | Да | Нет |
| Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus | Да | Нет |
Особенности
- Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).
| Программное обеспечение для настройки модулей | |
|---|---|
| Mx110 H/W v2.0 | OWEN Configurator |
| Mx110 | Конфигуратор М110 (скачать) |
| Модификация | МУ110-224.8И | МУ110-224.6У |
|---|---|---|
| Выходы | ||
| Количество выходов | 8 AO | 6 AO |
| Тип выходов | 4…20 мА | 0…10 В |
| Характеристики аналоговых выходов (AO) | ||
| Предел основной приведенной погрешности ЦАП | ±0,5% | |
| Разрядность ЦАП | 10 бит | |
| Сопротивление нагрузки, подключаемой к выходу | 0…1300 Ом | не менее 2 кОм |
| Диапазон напряжений питания выхода | 10…36 В | 12…36 В |
| Питание | ||
| Тип питания | универсальное ~230 В/=24 В | |
| Напряжение питания |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) |
|
| Потребляемая мощность | не более 6 ВА | |
| Конструктивное исполнение | ||
| Габаритные размеры | (63×110×75) ±1 мм | |
| Степень защиты | IP20 | |
| Монтаж | на DIN-рейку / на стену | |
| Условия эксплуатации | ||
| Температура окружающего воздуха | -10…+55 °С | |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |
| Комплектность | ||
| Модуль | 1 шт. | |
| Паспорт / Гарантийный талон | 1 экз. | |
| Краткое руководство по эксплуатации | 1 экз. | |
|
|
|
|
МУ110-224.8И |
МУ110-224.6У |
|
|
|
|
МУ110-224.8И |
МУ110-224.6У |
| УГО ЕСКД | Скачать PDF | Скачать DWG |
| УГО СПДС | Скачать PDF | Скачать DWG |
| Индикатор ИТП11 4...20мА (И) | Скачать PDF | Скачать DWG |
| Твердотельное реле 4...20мА (И) | Скачать PDF | Скачать DWG |
| Клапан с электромеханическим приводом 4...20мА (И) | Скачать PDF | Скачать DWG |
| Подключение к ПК через АС-4 | Скачать PDF | Скачать DWG |
| Подключение к ПЛК по RS-485 | Скачать PDF | Скачать DWG |
| 3D Модель МУ110-224.8И | Скачать PDF | Скачать STEP |
| 2D Модель МУ110-224.8И | Скачать PDF | Скачать DWG |
| EPLAN МУ110-224.8И (М01) | Скачать ZIP | |
| УГО ЕСКД | Скачать PDF | Скачать DWG |
| УГО СПДС | Скачать PDF | Скачать DWG |
| Два прибора 0-10В (У) | Скачать PDF | Скачать DWG |
| Твердотельное реле 0-10В (У) | Скачать PDF | Скачать DWG |
| Клапан с электромеханическим приводом 0-10В (У) | Скачать PDF | Скачать DWG |
| Подключение к ПК по RS232 через АС3-М | Скачать PDF | Скачать DWG |
| Подключение к ПК по RS485 через АС-4 | Скачать PDF | Скачать DWG |
| Подключение к ПК по RS485 через ЕКОН134 | Скачать PDF | Скачать DWG |
| Подключение к ПЛК по RS485 | Скачать PDF | Скачать DWG |
| 3D Модель МУ110-224.6У | Скачать PDF | Скачать STEP |
| 2D Модель МУ110-224.6У | Скачать PDF | Скачать DWG |
| EPLAN МУ110-6У | Скачать ZIP | |
