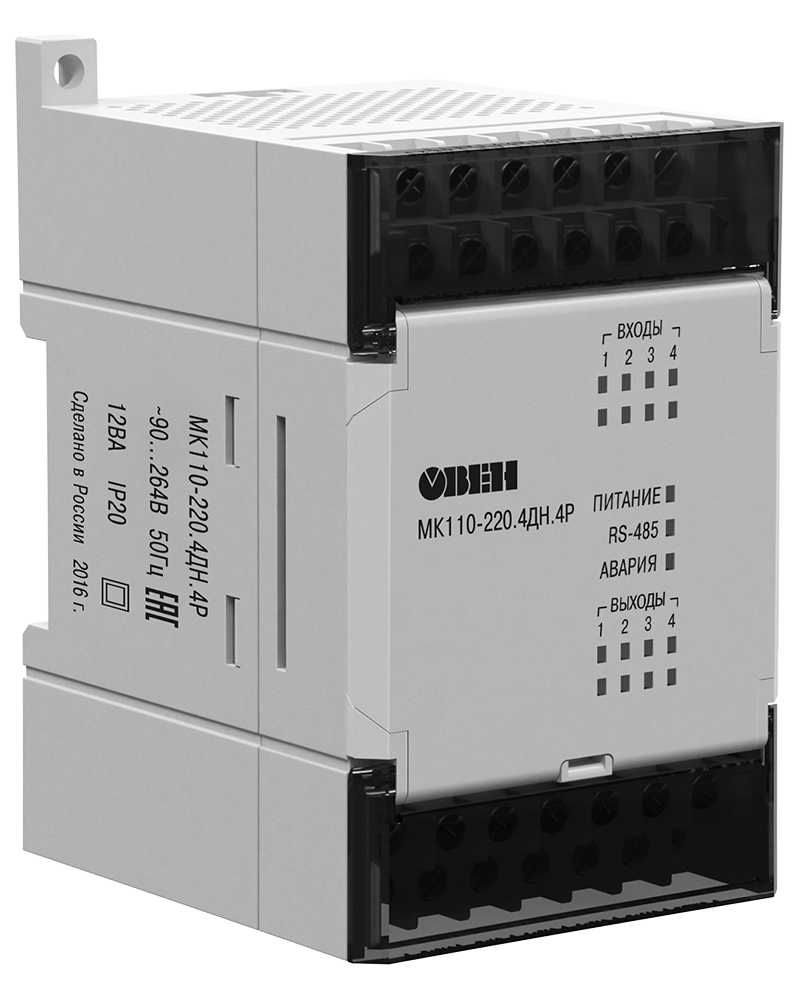

Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110
- Вход: контактный датчик (требует внешнего питания =24 В) или датчик n-p-n и p-n-p типа / Выход: реле электромагнитное
- Вход: «сухой контакт» (не требует внешнего питания) или датчик n-p-n типа / Выход: реле электромагнитное
- Вход: кондуктометрические датчики/ Выход: реле электромагнитное
- 4 DI / 4 DO
- 8 DI / 4 DO
- 220 - 220 В переменного тока
- 224 - от 90 до 264 В (номиналы: ~110 В и ~220 В) или =20...34 В (номиналы: =24 В)
- МК110-224.8ДН.4Р
- МК110-224.8Д.4Р
- МК110-220.4К.4Р
- МК110-220.4ДН.4Р
Описание
Модули предназначены для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485.
Коммуникационные возможности |
|
Интерфейс |
RS-485 |
Поддерживаемые протоколы |
Modbus RTU Modbus ASCII ОВЕН DCON |
Скорость обмена по RS-485 |
2400…115200 бит/с |
Особенности
- Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
- Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
- Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
- Возможность контроля уровня жидкости кондуктометрическими датчиками (только для МК110-220.4К.4Р)
- Дополнительная логика работы дискретных входов и выходов (прямая / «НЕ» / «И» / «ИЛИ» / один импульс / ШИМ / триггер)
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Технические характеристики |
||||||
Модификация |
МК110-220.4ДН.4Р |
МК110-224.8ДН.4Р |
МК110-224.8Д.4Р |
МК110-220.4К.4Р |
||
|
|
|
|
|
||
Входы/выходы |
||||||
Количество входов/выходов |
4 DI / 4 DO |
8 DI / 4 DO |
4 DI / 4 DO |
|||
Тип |
Входов |
- контактный датчик (требует внешнего питания =24 В) - датчик n-p-n и p-n-p типа |
- «сухой контакт» (не требует внешнего питания) - датчик n-p-n типа |
- кондуктометрические датчики |
||
выходов |
реле электромагнитное |
|||||
Характеристики дискретных входов (DI) |
||||||
Гальваническая развязка входов |
поканальная |
групповая (по 4 входа) |
поканальная |
|||
Электрическая прочность изоляции |
1500 В |
|||||
Макс. частота входного сигнала |
1 кГц |
- |
||||
Мин. длительность входного сигнала |
0,5 мс (скважность 2 для частоты 1 кГц) |
- |
||||
Напряжение питания входов |
24 ±3 В |
24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! |
от внутреннего источника не более 17 В переменного тока частотой от 1,5 до 2,5 Гц |
|||
Макс. входной ток |
не более 8,5 мА (при напряжении входа =27 В) |
не более 7 мА |
не более 1 мА |
|||
Суммарное сопротивление внешнего контакта и линии подключения |
- |
не более 100 Ом |
- |
|||
Ток «логической единицы» |
не менее 4,5 мА |
- |
||||
Ток «логического нуля» |
не более 1,5 мА |
- |
||||
Характеристики дискретных выходов (DO) |
||||||
Максимальная нагрузочная способность дискретных выходов |
4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 4 А (при постоянном напряжении не более =24 В) |
- 5 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) - 3 А (при постоянном напряжении не более =24 В) |
||||
Питание |
||||||
Тип питания |
~230 В |
универсальное ~230 В/=24 В |
~230 В |
|||
Напряжение питания |
переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц |
|||
Потребляемая мощность |
не более 12 ВА |
не более 6 ВА |
||||
Напряжение встроенного источника питания |
=24 ±3 В |
- |
||||
Ток встроенного источника питания |
не более 180 мА |
- |
||||
Конструктивное исполнение |
||||||
Габаритные размеры |
(63×110×75) ±1 мм |
|||||
Степень защиты |
IP20 |
|||||
Монтаж |
на DIN-рейку / на стену |
|||||
Условия эксплуатации |
||||||
Температура окружающего воздуха |
-10…+55 °С |
|||||
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
|||||
Комплектность |
||||||
Модуль |
1 шт. |
|||||
Паспорт / Гарантийный талон |
1 экз. |
|||||
Краткое руководство по эксплуатации |
1 экз. |
Схемы подключения |
|||
МК110-220.4ДН.4Р |
МК110-224.8ДН.4Р |
МК110-224.8Д.4Р |
МК110-220.4К.4Р |
Общий чертеж |
|||
Схема подключения к выходным элементам типа электромагнитное реле |
|||
|
|||
Схема подключения дискретных датчиков с выходом типа «сухой контакт» |
|||
--- |
|||
Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор n-p-n типа с открытым коллектором |
|||
--- |
|||
Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p типа |
|||
--- |
--- |
||
Схема подключения кондуктометрических датчиков уровня |
|||
--- |
--- |
--- |
