Описание

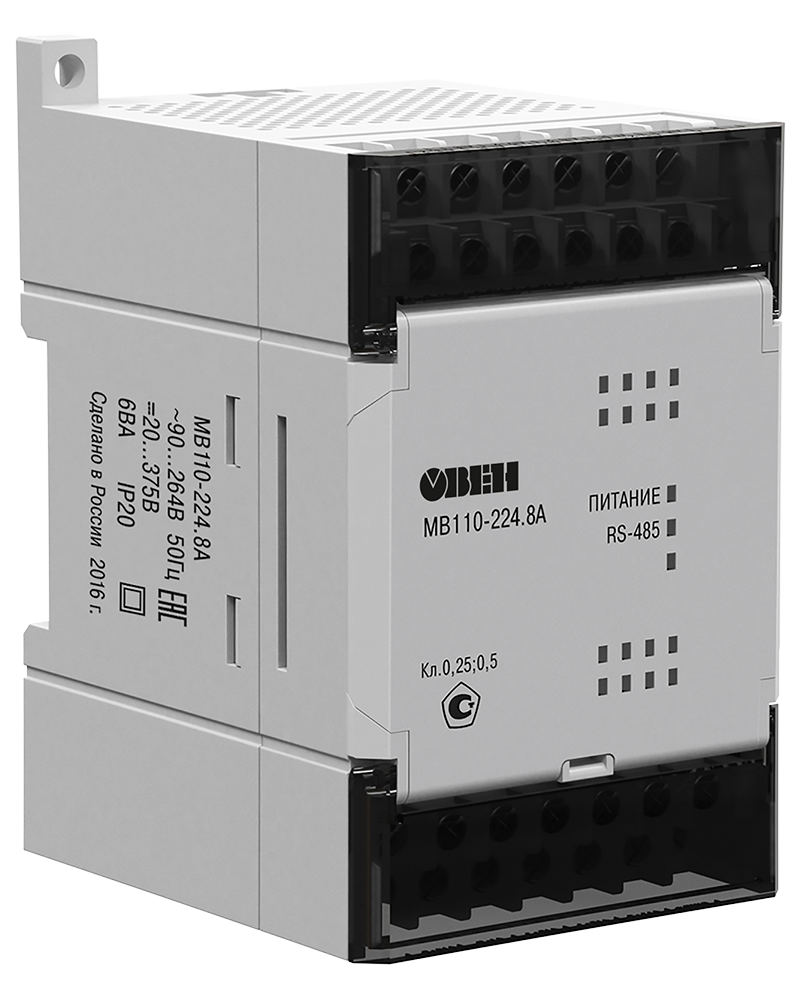

МВ110-хА модули аналогового ввода с универсальными входами (AI)
Модули предназначены для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.
С 1 марта 2024 года обновленные модули H/W v2.0 МВ110-8А поставляются с новой версией прошивки.
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.
Обновление модулей аналогового ввода
Серия МВ110 | Статус |
---|---|
МВ110-8А H/W v2.0 | 1 марта 2024 года проведено обновление |
МВ110-2А | В стадии обновления |
Основные отличия обновленной версии
Параметр | Мх110 H/W v2.0 | Мх110 |
---|---|---|
ПО для настройки | OWEN Configurator (Modbus RTU) | Конфигуратор М110 (ОВЕН) |
Поддерживаемые протоколы | Modbus RTU/ASCII, ОВЕН | Modbus RTU/ASCII, ОВЕН, DCON |
Счётчики импульсов дискретных входов | Энергозависимые | Энергонезависимые |
Восстановление заводских настроек | Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А ) в положении ON | Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
Режим «жесткой логики» для модулей ввода/вывода | Нет | Да |
Поддерживаемые функции записи по протоколу Modbus | 0x10 | 0x10, 0x0F |
Доступ к сетевым параметрам по протоколу Modbus | Да | Нет |
Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus | Да | Нет |
Особенности
- Индивидуальная конфигурация для каждого входа
- Диагностика состояния подключенных аналоговых датчиков
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).
Программное обеспечение для настройки модулей | |
---|---|
Mx110 H/W v2.0 | OWEN Configurator) |
Mx110 | Конфигуратор М110 (скачать) |
Модификация | МВ110-224.2А | МВ110-224.8А | |
---|---|---|---|
Входы | |||
Количество входов | 2 AI | 8 AI | |
Типы поддерживаемых сигналов |
унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 |
||
сопротивление: 0…5000 Ом (датчик положения задвижки) |
сопротивление: 0…900(2000) Ом (датчик положения задвижки) |
||
Характеристики аналоговых входов (AI) | |||
Предел основной приведенной погрешности |
±0,5 % - для термоэлектрических преобразователей ±0,25 % - для термометров сопротивления и унифицированных сигналов |
||
Разрядность АЦП | 16 бит | ||
Время опроса одного входа | Унифицированные сигналы | не более 0,4 с | не более 0,6 с |
Термосопротивления | не более 0,8 с | не более 0,9 с | |
Термопары | не более 0,4 с | не более 0,6 с | |
Входное сопротивление для унифицированных сигналов | тока 0(4)…20 мА | 130…250 Ом | |
тока 0…5 мА | 130…500 Ом | ||
напряжения 0…1 В | не менее 200 кОм | ||
Питание | |||
Тип питания | универсальное ~230 В/=24 В | ||
Напряжение питания |
переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц или постоянное: =18…30 (номинальное =24) В |
||
Потребляемая мощность | не более 6 ВА | ||
Напряжение встроенного источника питания | =24 ±3 В | - | |
Ток встроенного источника питания | не более 50 мА | - | |
Конструктивное исполнение | |||
Габаритные размеры | (63×110×75) ±1 мм | ||
Степень защиты | IP20 | ||
Монтаж | на DIN-рейку / на стену | ||
Условия эксплуатации | |||
Температура окружающего воздуха | -10…+55 °С | ||
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||
Комплектность | |||
Модуль | 1 шт. | ||
Паспорт / Гарантийный талон | 1 экз. | ||
Краткое руководство по эксплуатации | 1 экз. |
МВ110-224.2А | МВ110-224.8А |
---|---|
Общий чертеж | |
|
|
Схема подключения термометра сопротивления | |
|
|
Схема подключения термоэлектрического преобразователя | |
|
|
Схема подключения активного датчика с выходом в виде напряжения -50…+50 мВ или 0…1 В | |
|
|
Схема подключения активного датчика с токовым выходом 0…5 мА, 0…20 мА или 4…20 мА Установка шунтирующего резистора Rш = 49,9 Ом - обязательна! |
|
|
|
Схема подключения датчика положения задвижки резистивного типа | |
|
|
Схема подключения дискретных датчиков «сухие контакты» | |
- |
|
УГО ЕСКД | Скачать PDF | Скачать DWG |
УГО СПДС | Скачать PDF | Скачать DWG |
Датчик давления 4...20мА | Скачать PDF | Скачать DWG |
Датчик температуры 4...20мА | Скачать PDF | Скачать DWG |
Датчик уровня 4...20мА | Скачать PDF | Скачать DWG |
Измерение напряжения 0...10В | Скачать PDF | Скачать DWG |
Резистивный датчик положения | Скачать PDF | Скачать DWG |
Термопара | Скачать PDF | Скачать DWG |
Термосопротивление | Скачать PDF | Скачать DWG |
Кнопка без фиксации | Скачать PDF | Скачать DWG |
Подключение к ПК через АС-4 | Скачать PDF | Скачать DWG |
Подключение к ПЛК по RS-485 | Скачать PDF | Скачать DWG |
2D Модель МВ110-224.8A (M01) | Скачать PDF | Скачать DWG |
3D модель МВ110-224.8A (М01) | Скачать PDF | Скачать STEP |
EPLAN МВ110-8А | Скачать EDZ |
УГО ЕСКД | Скачать PDF | Скачать DWG |
УГО СПДС | Скачать PDF | Скачать DWG |
2D Модель МВ110-224.2A (M01) | Скачать PDF | Скачать DWG |
3D модель МВ110-224.2A (М01) | Скачать PDF | Скачать STEP |
EPLAN МВ110-224.2А | Скачать ZIP |
