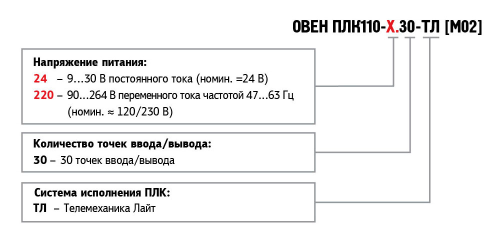

ПЛК110
-
Х
.
Х
-
ТЛ [М02]
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
ПЛК110-ТЛ программируемый контроллер с исполнительной средой Телемеханика Лайт
ОВЕН ПЛК110-30-ТЛ [М02] - программируемый моноблочный контроллер с дискретными входами/выходами на борту для автоматизации средних систем с возможностью программирования из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
Предназначен для построения систем автоматизации среднего уровня и распределенных систем управления.
Рекомендации к применению
- Построение систем телемеханики и АСУ ТП электрических подстанций (35/6(10)/0,4 кВ).
- Построение систем телемеханики и АСУ ТП железнодорожного транспорта.
- Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
- Построение систем электроснабжения предприятий.
- Системы мониторинга работы оборудования.
- Системы управления освещением.
Отличительные особенности
- Программируется из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
- Объединение в один проект большого количества контроллеров.
- Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
- Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в системах телемеханики в энергетике.
- Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
- Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
- Возможность реализации локальных алгоритмов в контроллере (FBD, ST (Pascal, C)).
Преимущества контроллера ОВЕН ПЛК110-30-ТЛ [М02]
- Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно.
- Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков для передачи на любой верхний уровень.
- Три уровня доступа: чтение данных, конфигурирование, администрирование.
- Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер).
- Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
- Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
- Обработка внутри контроллера мгновенных значений мощности по группам и выдача командного сигнала на отключение.
- Ведение архива на USB-носителе.
Функциональная схема
| Параметр | Значение |
|---|---|
| Питание | |
| Напряжение питания: | |
| ПЛК110-24.30-ТЛ [М02] |
от 9 до 30 В постоянного тока при Т > минус 20 °С, от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 12 или 24 В) |
| ПЛК110-220.30-ТЛ [М02] | от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В) |
| Потребляемая мощность, не более: | |
| ПЛК110-24.30-ТЛ [М02] | 28 Вт |
| ПЛК110-220.30-ТЛ [М02] | 41 ВА |
| Параметры встроенного источника питания: | |
| ПЛК110-24.30-ТЛ [М02] | Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА; |
| ПЛК110-220.30-ТЛ [М02] | Выходное напряжение 24 В±4 %, ток не более 400 мА |
| Цифровые (дискретные) входы | |
| Количество входов | 18 |
| Тип входов по ГОСТ Р 51841-2001 | 1 |
| Напряжение «логического нуля» | -3…5 В |
| Максимальный ток «логического нуля» | 2 мА |
| Напряжение «логической единицы» | 15…30 В |
| Максимальный ток «логической единицы» | 9 мА (при 30 В) |
| Минимальная длительность импульса, воспринимаемого дискретным входом: | 1,6 мс (меандр) |
| Подключаемые входные устройства |
- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) - трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором - дискретные сигналы с напряжением от минус 3 до 30 В |
| Дискретные выходы (контакты электромагнитных реле) | |
| Количество релейных выходных каналов | 12 |
| Максимальный ток, коммутируемый контактами реле, не более | 3 А |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более | 10 мс (выходы DО1…DО12) |
| Суммарный максимальный ток нагрузки группы реле: | |
| COM1-COM2 | 3 А |
| COM3 | 3 А |
| COM4 | 3 А |
| COM5 | 12 А |
| COM6 | 12 А |
| COM7-COM10 | - |
| Механический ресурс реле |
- не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке - не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной |
| Интерфейсы связи, количество | |
| RS-485 | 2 |
| RS-232 | 1 |
| RS-232-Debug | 1 |
| Ethernet 100 Base-T | 1 |
Схема расположения и назначение клемм на ПЛК110-24.30-ТЛ [М02]. Схема для ПЛК110-220.30-ТЛ [М02] - аналогична
|
|
|
|
|
Схема подключения контактных |
Выходные элементы типа Р контроллера |
Подключение цепей защиты |
| Наименование | Изображение | Применение |
|---|---|---|
| КС14 |
|
Для прошивки и программирования ПЛК110 [М02] (порт RS-232 DEBUG). Длина: 1,8 м Поставляется в комплекте с ПЛК110 [M02] |
| КС16 |
|
Для связи ПЛК110 [M02] (порты RS-232 DEBUG и RS-232) c панелями оператора ИП320 (порт RS-232), СП3xx (порт PLC, RS-232). Длина: 1,5 м или 2,5 м |
| КС17 |
|
Для связи ПЛК110 [M02] (порты RS-232 DEBUG и RS-232) с модемом ПМ01 [М01]. Длина: 1,5 м |
| КК24 |
|
Комплект съемных клеммных колодок с невыпадающими винтами (2×24). Поставляется в комплекте с ПЛК110-30(32) [M02] |
| КК42 |
|
Комплект съемных клеммных колодок с невыпадающими винтами (2×42). Поставляется в комплекте с ПЛК110-60 [M02] |
| УГО ЕСКД | Скачать PDF | Скачать DWG |
| УГО СПДС | Скачать PDF | Скачать DWG |
| УГО ЕСКД | Скачать PDF | Скачать DWG |
| УГО СПДС | Скачать PDF | Скачать DWG |
| Бесконтактный датчик NPN типа | Скачать PDF | Скачать DWG |
| Бесконтактный датчик PNP типа | Скачать PDF | Скачать DWG |
| Датчик метана | Скачать PDF | Скачать DWG |
| Кнопка без фиксации с общим плюсом | Скачать PDF | Скачать DWG |
| Поплавковый датчик уровня | Скачать PDF | Скачать DWG |
| Контактор 220В (Р) | Скачать PDF | Скачать DWG |
| Лампа сигнализации 220 (Р) | Скачать PDF | Скачать DWG |
| Подключение трёхпозиционного клапана (Р) | Скачать PDF | Скачать DWG |
| Промежуточное реле 24 (К) | Скачать PDF | Скачать DWG |
| Подключение к ПК | Скачать PDF | Скачать DWG |
| Подключение ПЛК в сеть RS485 | Скачать PDF | Скачать DWG |
| 3D Модель ПЛК110-30[M02] | Скачать ZIP | Скачать ZIP |
| 2D Модель ПЛК110-30[M02] | Скачать PDF | Скачать DWG |
| 3D Модель ПЛК110-32[M02] | Скачать ZIP | Скачать ZIP |
| 2D Модель ПЛК110-32[M02] | Скачать PDF | Скачать DWG |
| EPLAN ПЛК110-30 | Скачать ZIP | |
| EPLAN ПЛК110-32 | Скачать ZIP | |
- Прибор ПЛК110-30-ТЛ [М02]
- Кабель для программирования КС14
- Руководство по эксплуатации
- Паспорт/гарантийный талон
