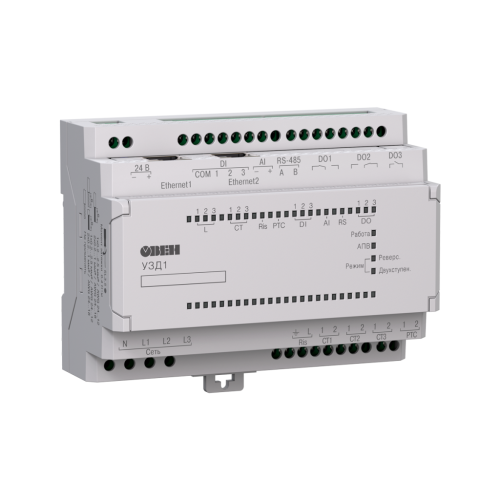

Устройство защиты двигателя ОВЕН УЗД1
Описание
УЗД1 устройство защиты двигателя
- Быстрый ввод в эксплуатацию, за счет удобной настройки в OwenConfigurator через современные интерфейсы связи (RS/ETH/USB)
- Передача текущих параметров двигателя, позволяет предупредить аварийное состояние двигателя и его выход из строя (OwenCloud)
- Экономия места в шкафу благодаря объединению функционала нескольких устройств (токовое реле, реле напряжения, устройство контроля параметров сети)
- Режим двухступенчатого пуска позволит увеличить срок службы двигателя (схема звезда/треугольник и схема с добавочными резисторами)
- Возможность работы с самыми распространенными трансформаторами тока (номинальный ток вторичной обмотки 1А или 5А)
- Насосы - Совместное применение позволяет обезопасить насос от «сухого хода» и других типов аварий, а также контролировать работу на удаленных объектах;
- Вентиляторы - УЗД1 сможет контролировать бесперебойную работу двигателя, что особенно важно для систем вентиляции;
- Конвейеры - Прибор позволит избежать возможной перегрузки конвейерных линий, что снизит риск останова производственной линии;
- Дробилки, шнеки и мешалки - Прибор обеспечит защиту от аварий двигателя в тех задачах, где нагрузка меняется скачкообразно.
Благодаря широкому распространению электродвигателей в промышленности УЗД1 может применяться абсолютно в любой отрасли:
- Горнодобывающая промышленность
- Нефтегазовая промышленность
- Водоснабжение и водоподготовка
- Металлургия
- Химическая промышленность
- Пищевая промышленность
- Бумажно-целлюлозная промышленность
Принципиальная схема работы УЗД1
Параметр |
Значение |
Напряжение питания цепи управления |
3 × 400 В (+10/-15 %) |
Частота питающего напряжения |
50(±3), 60(±3) Гц |
Напряжение ВИП |
24 (±4) В |
Максимальный ток ВИП |
40 мА |
Параметр |
Значение |
Напряжение | |
- Фазного |
50..300 В |
- Линейного |
80..500 В |
Ток | |
Измерения RMS тока |
0…5 А* |
Номинальный вторичный ток ТТ |
1 А или 5 А |
Диапазон измерения частоты первой гармоники сетевого напряжения |
47..63 Гц |
* Если используется ТТ с коэффициентом трансформации, то значение следует умножить на этот коэффициент |
Параметр |
Значение |
Количество |
1 |
Тип входов |
0…10 В, 2…10 В, 0…20 мА, 4…20 мА |
Номинальное значение входного сопротивления |
Не менее 10 кОм (0…10 В, 2…10 В) Не более 300 Ом (0…20 мА, 4…20 мА) |
Параметр |
Значение |
Количество |
3 |
Тип входов |
Цифровой |
Напряжение: | |
- «Логической единицы» |
15..30 В |
- «Логического нуля» |
-3..+5 В |
Параметр |
Значение |
Количество |
1 |
Пороговый уровень контроля сопротивления изоляции |
1 МОм |
Параметр |
Значение | |
Количество |
1 (сигнальный) |
2 (силовой) |
Тип выхода |
Релейный, нормально открытый |
Релейный, перекидной |
Тип нагрузки |
Резистивная/индуктивная | |
Максимальный коммутируемый ток |
1 А |
10 A при ~250 В (cosφ = 1) 10 A при 24 В (L/R = 0 мс) 5 A при ~250 В (cosφ = 0.4) 5 A при 30 В (L/R = 7 мс) 1,5 А (AC15) 1,25 A (DC13) |
Параметр |
Значение |
Максимальная скорость обмена |
115200 Кбит/с |
Максимальная длина линии связи |
1200 м |
Протокол обмена |
Modbus-RTU |
Параметр |
Значение |
Скорость обмена |
10/100 Мбит/с |
Протокол обмена |
Modbus-TCP |
Параметр |
Значение |
Версия |
2.0 |
Тип разъема |
MicroUSB |
Параметр |
Значение |
Степень защиты корпуса |
IP20 |
Функциональная схема УЗД1
Все измеряемые показатели двигателя УЗД1 способно передавать по интерфейсам RS485 или Ethernet. Измеряемые прибором параметры:
- частота напряжения питающей сети
- напряжение питающей сети (линейное/фазное)
- ток двигателя
- cos φ
- мощность (активная, реактивная, полная)
- потребляемая энергия (активная, реактивная, полная)
Постоянный мониторинг параметров двигателя позволяет осуществлять контроль и защиту всех узлов привода:
Контроль состояния питающей сети
- защита по отклонению частоты питающей сети;
- защита по отклонению напряжения питающей сети;
- защита от обрыва фаз питающей сети на приборе;
- защита от асимметрии напряжения питающей сети.
Контроль состояния электродвигателя
- защита от асимметрии токов двигателя;
- защита по минимальному току двигателя;
- защита по максимальному току двигателя;
- защита по току утечки;
- защита от перегрева двигателя по датчику PTC или по току двигателя;
- защита от снижения сопротивления изоляции двигателя;
- защита от превышения времени пуска;
- защита от заклинивания ротора двигателя;
- защита по максимальной частоте пусков двигателя;
- защита от неправильного подключения двигателя и цепей измерения тока;
- отключение двигателя по аналоговому сигналу для реализации контроля состояния двигателя посредством различных датчиков с аналоговым выходом;
- статистика работы двигателя.
Контроль состояния прибора и внешнего оборудования
- контроль исправности внешнего контактора;
- защита прибора от перегрева;
- контроль внутренних ошибок прибора;
- защита от обрыва аналогового сигнала
Электрическая схема реализации реверсивного режима работы электродвигателя |
Электрическая схема реализации двуступенчатого пуска электродвигателя путем переключения со "звезды" на "треугольник" |
Электрическая схема реализации двухступенчатого пуска электродвигателя через добавочные резисторы в цепи обмоток статора |
Назначение контактов клеммника
- Прибор
- Краткое руководство
- Паспорт и гарантийный талон
- Заглушка для Ethernet
