Тахометр с RS-485 ОВЕН ТХ01-RS
Описание
Тахометр с RS-485 ОВЕН ТХ01-RS
Тахометр ТХ01-RS предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов.
Функциональные возможности
- Измерение скорости вращения и времени наработки.
- Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы.

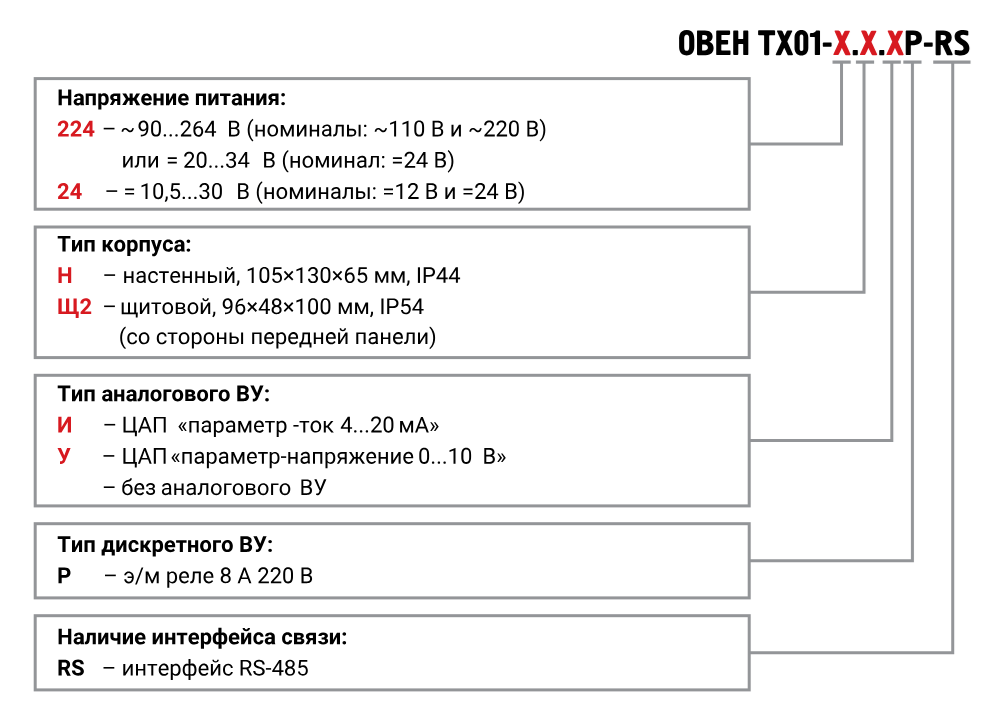

- 2 модификации по напряжению питания:
- универсальный источник питания (~110 В, ~230 В и =24 В);
- питание от бортовой сети или аккумулятора (=12 В и =24 В).
- Подключение датчиков n-p-n и p-n-p-типа, герконов.
- Интерфейс RS-485 (Modbus RTU/ASCII).
- Выходные элементы: э/м реле, ток 4…20 мА, напряжение 0…10 В.
- Защита настроек паролем.
- Сохранение настроек и результатов при отключении питания.
- Работа при низких температурах: -20…+70 °С.
Особенности тахометра ТХ01-RS
- Госреестр средств измерений РФ, Белоруссии.
- Свидетельство о типовом одобрении (Морской регистр).
- Дискретный выход (Р) - устройство сравнения (компаратор): падение/повышение частоты, сигнализация достижения времени наработки и т.п.
- Аналоговый выход (И, У) - 2 режима работы:
- П-регулятор (управляющий сигнал выдается в зависимости от рассогласования).
- Регистратор (сигнал изменяется в зависимости от частоты).
- Каждая модификация имеет в базе:
- интерфейс RS-485 с поддержкой Modbus RTU/ASCII.
- питание от =24 В.
- релейный выход (8 А, ~220 В).
Диапазон переменного напряжения ТХ01-Х.Х.ХР-RS | |
- напряжение, В | от 90 до 264 (номинальные значения 110, 220 или 240) |
- частота, Гц | от 47 до 63 (номинальные значения 50 и 60 Гц) |
Диапазон напряжения постоянного тока ТХ01-224.Х.ХР-RS, В | от 20 до 34 (номинальное значение 24) |
Диапазон напряжения постоянного тока ТХ01-24.Х. ХР-RS, В | от 10,5 до 30 (номинальные значения 12 и 24) |
Максимальная потребляемая мощность: | |
- ТХ01-24.Х. ХР-RS, Вт, не более | не более 8 |
- ТХ01-224.Х. ХР-RS, ВА, не более | не более 10 |
Параметр | Значение |
---|---|
Частота входного сигнала, Гц | от 2,5 до 2500 |
Диапазон измерения, об/мин | от 150 до 150 000 |
Подключаемые датчики | p-n-p-, n-p-n типа с открытым коллекторным выходом, «сухой контакт» (герконы) |
Максимальный входной ток, мА | 10 |
Входной ток при активном уровне сигнала, мА, не менее | 4,5 |
Максимальное входное напряжение, В | 30 |
Длительность импульса на счетном входе, мкс, не менее | 10 |
Длительность сигнала на входе «Счет наработки», мс, не менее | 300 |
Диапазон измерения | от 1 с до 9999 суток 23 ч |
Номинальное выходное постоянное напряжение | 24 ± 3 В |
Максимальный выходной ток | 50 мА |
Тип ВУ | Технические характеристики | Значение |
---|---|---|
Реле электромагнитное (Р) | Номинальный ток нагрузки, А | 8 |
Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos φ >0,4, В | 220 | |
Максимальное напряжение нагрузки постоянного тока, В | 30 | |
Электрическая прочность контактов, В, не менее | 1000 | |
ЦАП «параметр-ток» (И) | Выходной сигнал постоянного тока, мА | от 4 до 20 |
Сопротивление нагрузки, Ом | от 0 до 1300 | |
Номинальное сопротивление нагрузки | 700 Ом | |
Напряжение питания ЦАП, В | от 10 до 36 | |
Основная приведенная погрешность выходов ЦАП, %, не более | 0,5 | |
ЦАП «параметр-напряжение» (У) | Выходной сигнал постоянного напряжения | от 0 до 10 В |
Сопротивление нагрузки, не менее | 5 кОм | |
Напряжение питания ЦАП | от 15 до 36 В | |
Основная приведенная погрешность выходов ЦАП, %, не более | 0,5 |
Параметр | Значение |
---|---|
Предел допускаемой приведенной погрешности измерений, %, не более | ±0,5 |
Интервал между поверками, лет | 1 |
Средний срок службы, лет | 12 |
Интерфейс | RS-485 |
Протоколы передачи данных | Modbus RTU/ASCII |
Температура окружающего воздуха | -20...+70 °С |
Атмосферное давление | 84...106,7 кПа |
Относительная влажность воздуха (при 35 °С) | не более 95 % |
Единичные светодиодные индикаторы: | |
---|---|
|
Светодиод засвечен, если прибор ведет измерение времени наработки. |
C | Светодиод засвечен, если единицы измерения имп/с при выполнении функции тахометра, если диапазон измеренного времени наработки от 0 с до 99 ч 59 мин 59 с при выполнении функции счетчика наработки. |
М | Светодиод засвечен, если единицы измерения имп/мин при выполнении функции тахометра, если диапазон измеренного времени наработки от 100 часов до 9999 ч 59 мин при выполнении функции счетчика наработки. |
Ч | Если единицы измерения имп/ч при выполнении функции тахометра, светодиод засвечен, если диапазон измеренного времени наработки от 10000 ч до 9999 суток 23 ч при выполнении функции счетчика наработки. |
ВЫХ | светодиод засвечен, если дискретное ВУ включено согласно выбранному режиму работы ВУ, если на выходе ЦАП аналогового ВУ формируется сигнал, соответствующий установленному пользователем верхнему предельному значению ЦАП. |
Примечание - В режиме USER светодиоды «С», «М», «Ч» погашены.
Н - корпус настенного крепления, габаритные |
Щ2 - корпус щитового крепления, габаритные размеры 96×48×100 мм, |
Подключение датчиков, имеющих на выходе n-p-n- и p-n-p-транзистор с открытым коллектором:
а) n-p-n-транзистор с открытым коллектором запитан от внешнего источника питания;
б) n-p-n-транзистор с открытым коллектором работает от встроенного источника питания;
в) p-n-p-транзистор с открытым коллектором запитан от внешнего источника питания.
Схема подключения нагрузки к ВУ типа Р |
Схема соединения ЦАП с нагрузкой для ВУ типа И |
Пример подключения ВУ типа У |
Меню «Конфигурация» |
Меню «Конфигурация» (продолжение) |
Меню «Конфигурация» (продолжение) |
Меню «Конфигурация» (окончание) |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
Бесконтактный датчик NPN типа | Скачать PDF | Скачать DWG |
Поплавковый датчик уровня | Скачать PDF | Скачать DWG |
Контактор 220В (Р) | Скачать PDF | Скачать DWG |
Твердотельное реле 0-10В (У) | Скачать PDF | Скачать DWG |
Твердотельное реле 4 ..20мА (И) | Скачать PDF | Скачать DWG |
Подключение к ПК по RS232 через АС3-М | Скачать PDF | Скачать DWG |
Подключение к ПК по RS485 через АС-4 | Скачать PDF | Скачать DWG |
Подключение к ПЛК по RS485 | Скачать PDF | Скачать DWG |
2D модель ТХ01-Щ2 | Скачать PDF | Скачать DWG |
3D модель ТХ01-Щ2 | Скачать PDF | Скачать STEP |
2D Модель ТХ01-Н | Скачать PDF | Скачать DWG |
3D Модель ТХ01-Н | Скачать PDF | Скачать STEP |
- Прибор ТХ01-RS
- Комплект крепежных элементов
- Паспорт и руководство по эксплуатации
- Гарантийный талон
