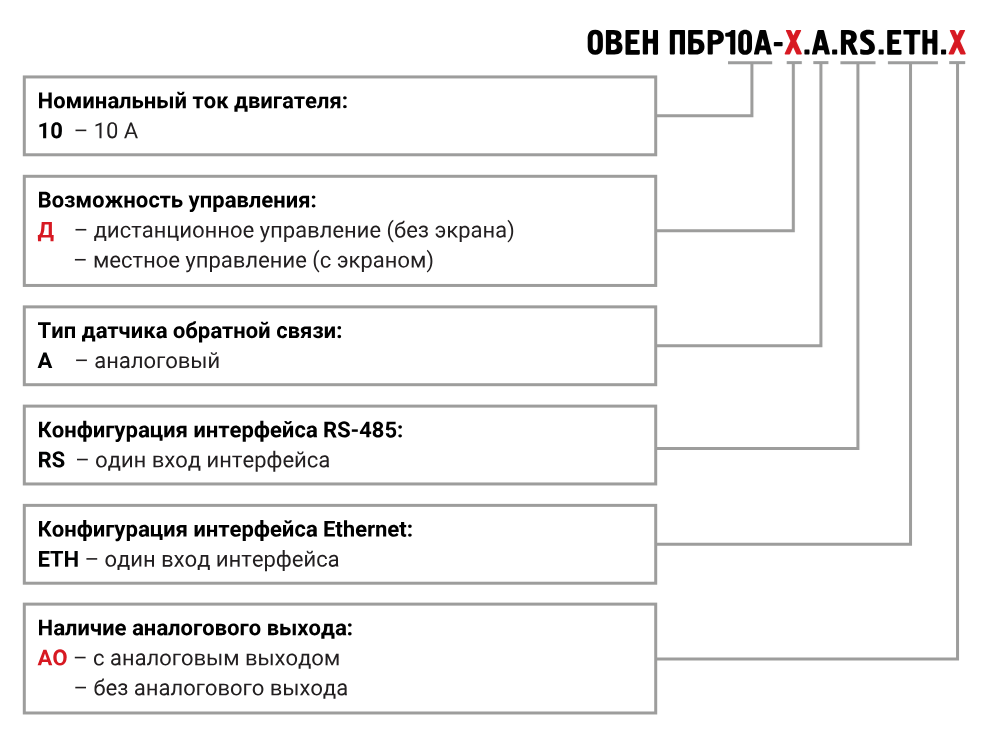

ПБР10А -
Х
А.RS.ETH
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
ПБР10А пускатель бесконтактный реверсивный
Прибор представляет собой многофункциональный полупроводниковый пускатель с микропроцессорным управлением, предназначенный для управления и защиты электрических исполнительных механизмов регулирующей, запорно-регулирующей и запорной арматуры, которые имеют в своем составе трехфазные асинхронные или синхронные двигатели с напряжением питания 3×400 В или 3×230 В либо однофазные конденсаторные двигатели переменного тока с напряжением питания 230 В.
Преимущества
- OLED-дисплей с понятной индикацией.
- Компактный корпус.
- Несколько интерфейсов для управления (AI, DI, RS-485, Ethernet).
- Сохранение журнала событий.
- Разделение уровня доступов в меню.
- USB-порт для настройки пускателя.
Основные параметры
| Параметр | Характеристика |
|---|---|
| Напряжение питания двигателя |
|
| Номинальный ток двигателя | До 10 А |
| Пуск | Плавный пуск с байпасными реле (время пуска 100 мс) |
| Управление |
|
| Степень защиты корпуса | IP20 |
Примеры применения
|
|
|
|

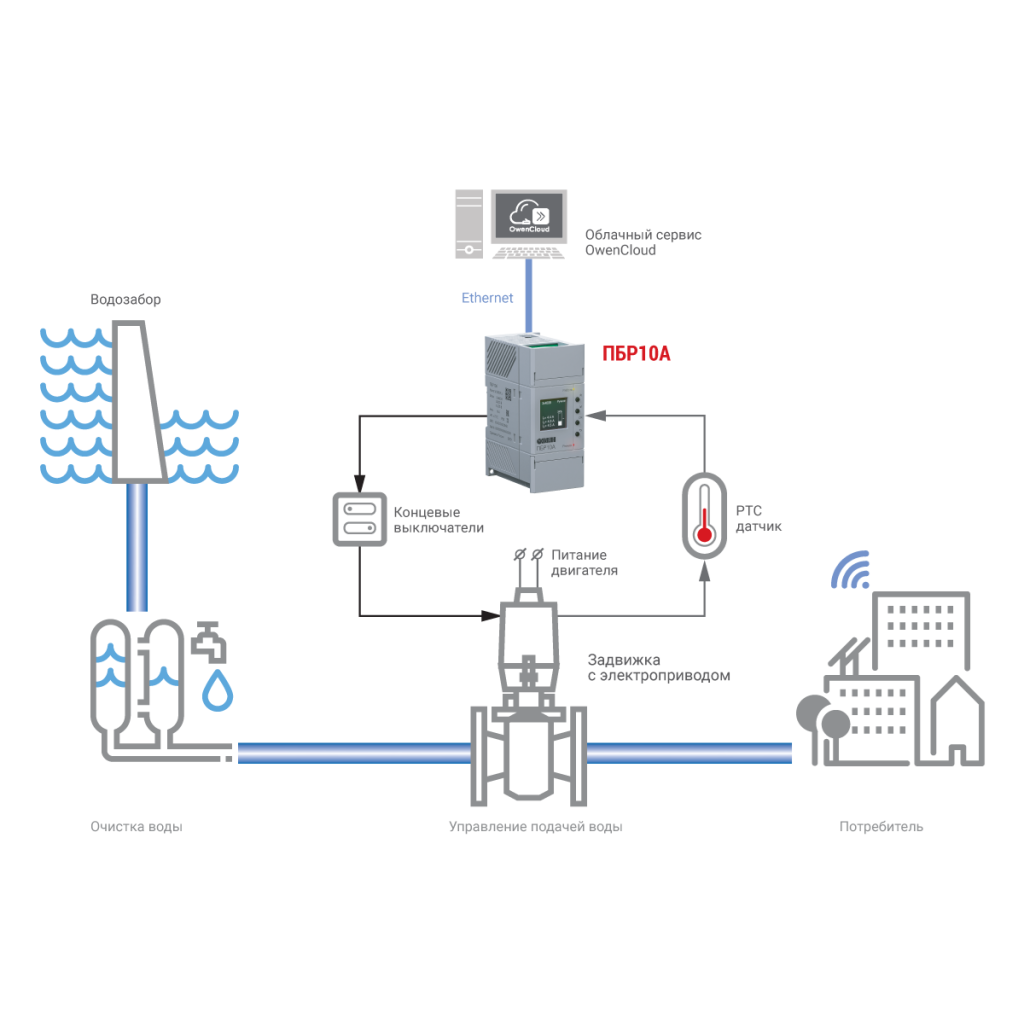

Применение ПБР10А в системе водоснабжения |

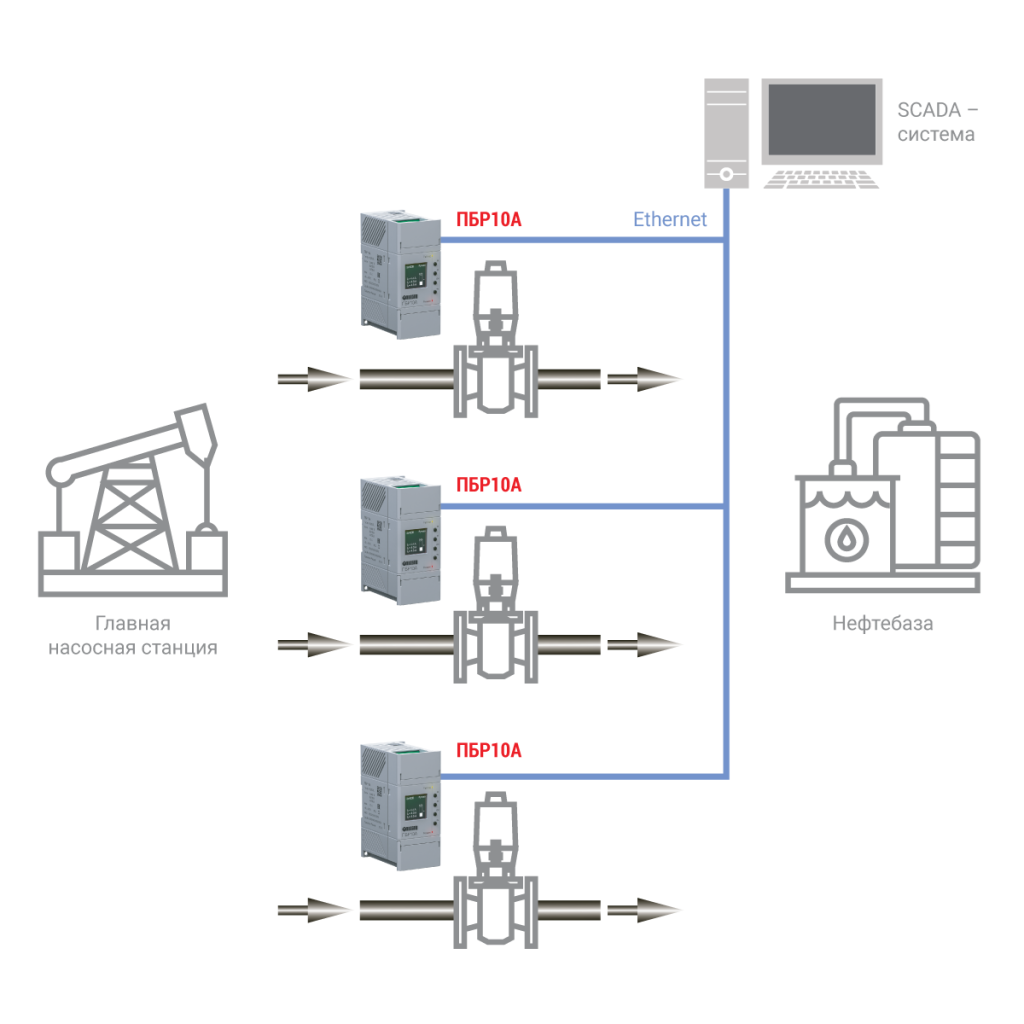

Применение ПБР10А в нефтяной промышленности |

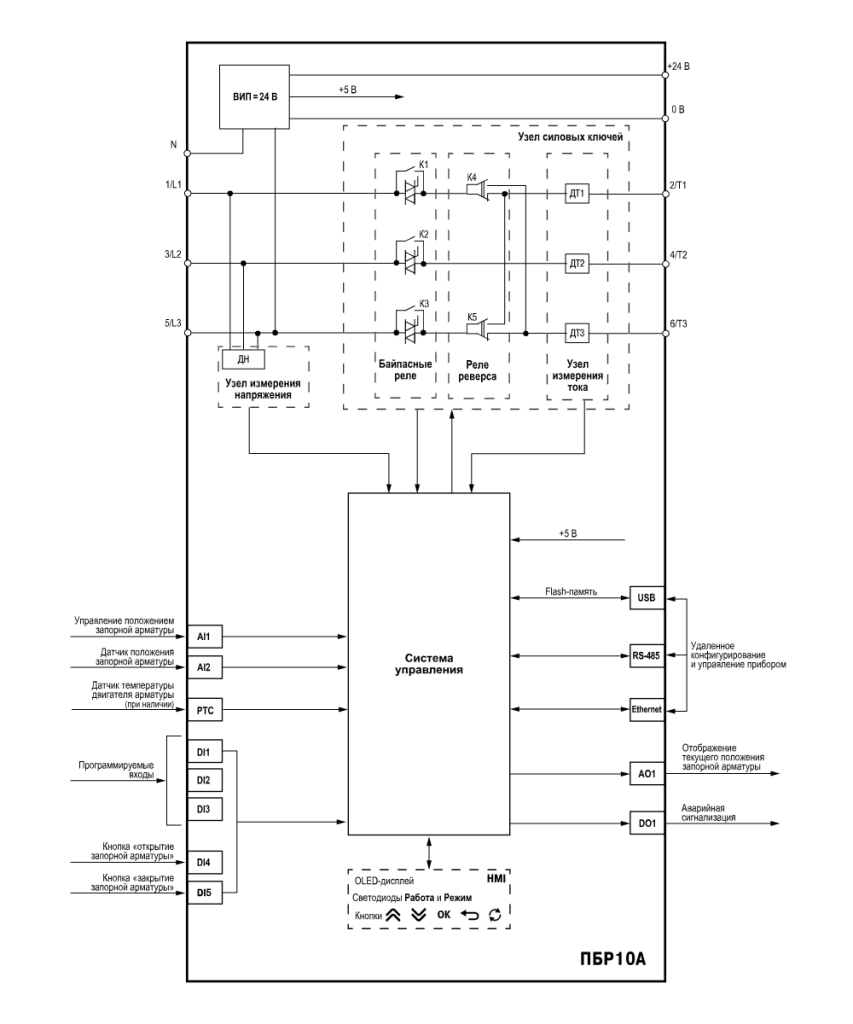

Принцип работы
При получении команд на изменение положения арматуры прибор определяет необходимое направление движения арматуры и соответствующим образом коммутирует реле реверса. Далее производится плавный пуск электродвигателя арматуры посредством изменения угла управления силовыми симисторами (время пуска 100 мс). После разгона электродвигателя подключаются байпасные реле и переводят двигатель на работу от сети для снижения тепловых потерь в приборе. При достижении арматурой требуемого положения напряжение с электродвигателя снимается, и арматура останавливается. Положение арматуры контролируется по концевым выключателям и времени или по аналоговому датчику положения.
| Параметр | Значение |
|---|---|
| Питание | |
| Напряжение питания переменного |
1×230 В 2×230 В 3×400 В |
| Частота питающего напряжения | 50(±3), 60(±3) Гц |
| Нагрузка | |
| Максимальный ток | 10 А |
| Максимальное количество пусков электродвигателя в час | 630 |
| Аналоговый вход | |
| Количество | 2 |
| Тип входов | 0…10 В, 2…10 В, 0…20 мА, 4…20 мА, 0…5 мА |
| Номинальное значение входного сопротивления |
40 кОм (0…10 В, 2…10 В) 125 Ом (0…20 мА, 4…20 мА, 0…5 мА) |
| Дискретный вход | |
| Количество | 5 |
| Тип входов | Цифровой |
| Напряжение: | |
| «Логической единицы» | 15…30 В |
| «Логического нуля» | -3…5 В |
| Минимальная длительность импульса | 1 мс |
| Аналоговый выход (опционально) | |
| Количество | 1 |
| Тип выхода | 0…1 В, 0…10 В, 0…20 мА, 4…20 мА |
| Дискретный выход | |
| Количество | 1 |
| Тип выхода | Релейный, НО |
| Тип нагрузки | Резистивная |
| RS-485 | |
| Максимальная скорость обмена | 115200 Кбит/с |
| Максимальная длина линии связи | 1200 м |
| Протокол обмена | Modbus RTU |
| Ethernet | |
| Скорость обмена | 10/100 Мбит/с |
| Протокол обмена | Modbus TCP |
| USB | |
| Версия | 2.0 |
| Тип разъема | MicroUSB |
| Корпус | |
| Степень защиты корпуса | IP20 |
| Полный список технических характеристик вы сможете найти в руководстве по эксплуатации. | |

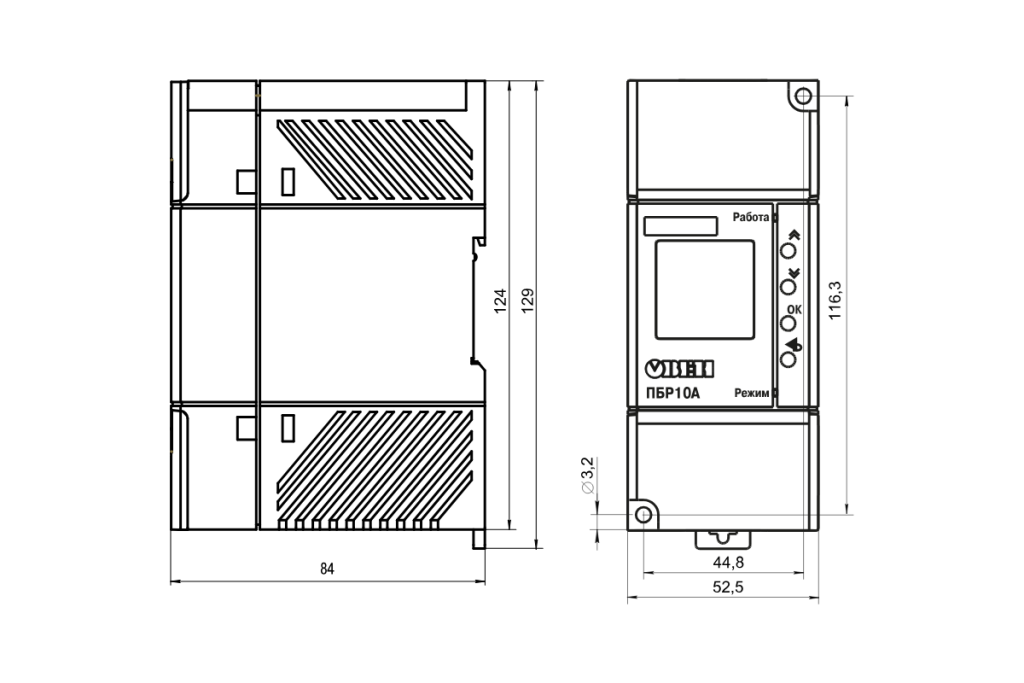

Габаритные и установочные размеры прибора

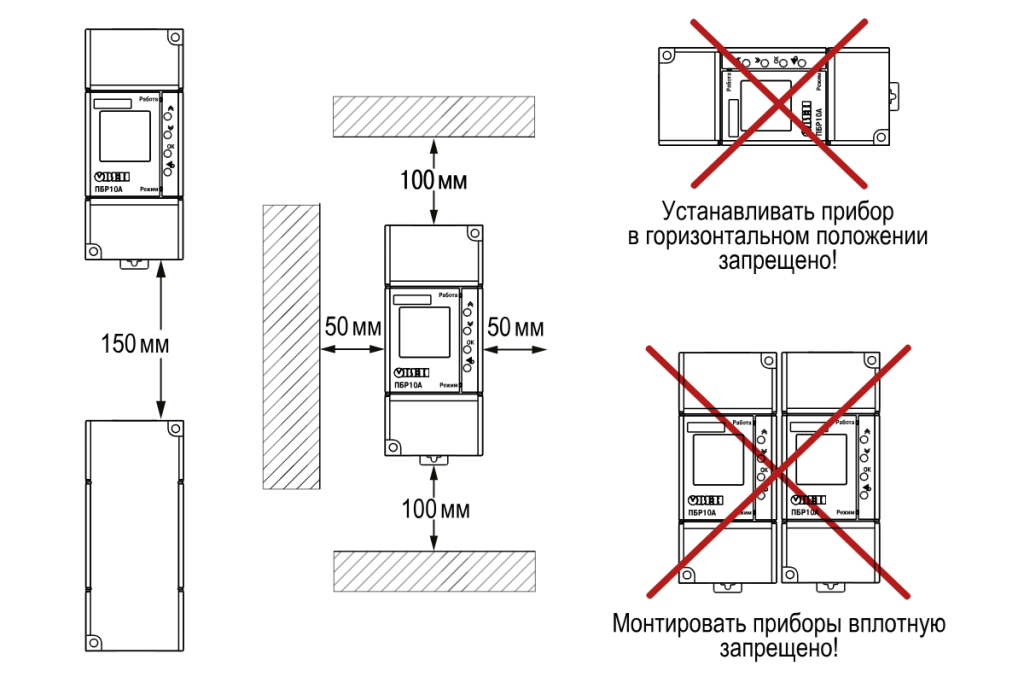

Рекомендации по расположению прибора

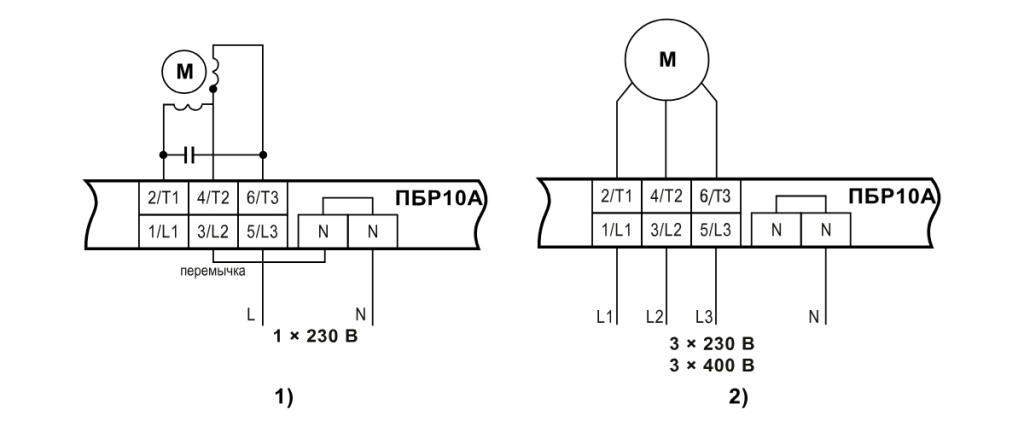

Схемы подключения силовых клеммников при работе с однофазным (1) и трехфазным (2) двигателем

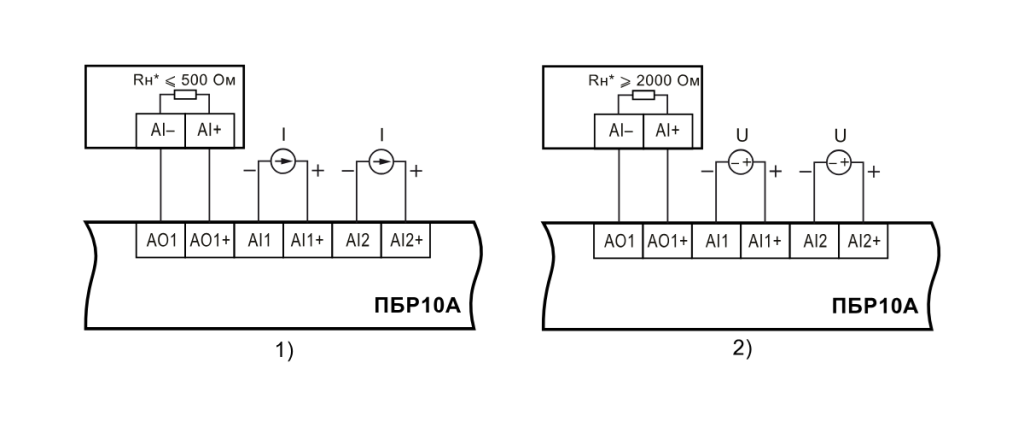

Схемы подключения аналоговых входов/выхода с сигналом типа ток (1) и напряжение (2)

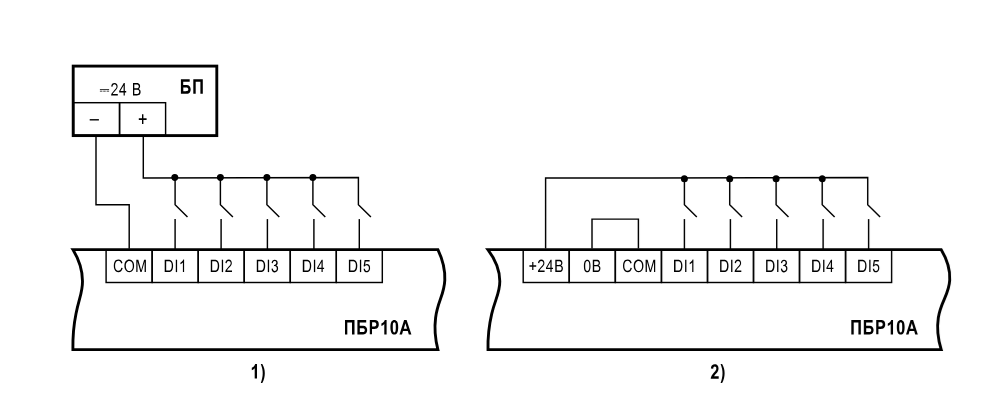

Схемы подключения дискретных входов к внешнему источнику питания (1) и ВИП (2)
|
|
|
|
|

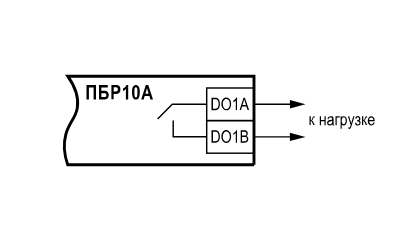

Схема подключения дискретного выхода |

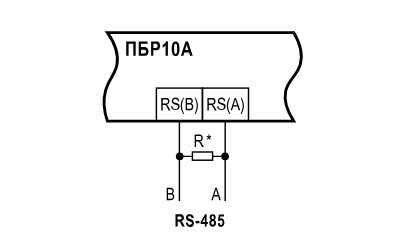

Схема подключения интерфейса RS-485 |

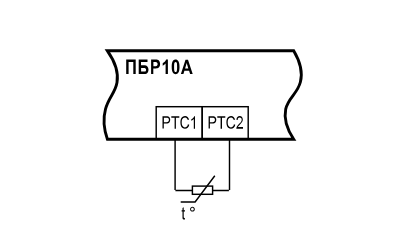

Схема подключения PTC-датчика |

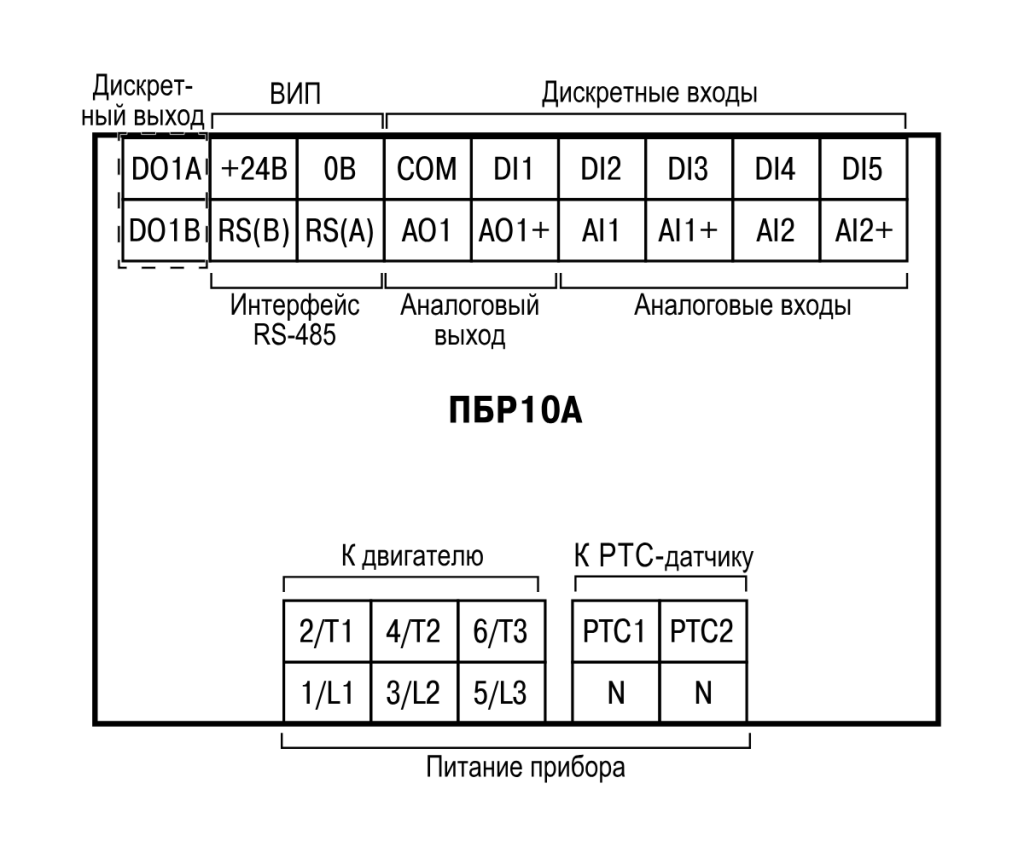

Назначение контактов клеммника
| 3D Модель ПБР10А | Скачать ZIP | Скачать PDF |
- Прибор
- Краткое руководство
- Паспорт
- Заглушка для Ethernet
