Контроллер для вентиляции ОВЕН ТРМ33
Описание
Контроллер для вентиляции ОВЕН ТРМ33
Прибор ОВЕН ТРМ33 предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером.
ТРМ33 выпускается в щитовом корпусе типа Щ4 и типа Щ7, степень защиты со стороны лицевой панели IP54.
- Поддержание заданной температуры приточного воздуха по ПИД-закону
- Управление приточным вентилятором, жалюзи и КЗР, подающим теплоноситель в калорифер
- Работа в различных режимах:
- прогрев калорифера при запуске системы;
- защита системы от превышения температуры обратной воды;
- защита водяного калорифера от замерзания;
- дежурный режим с выключенным вентилятором и закрытыми жалюзи;
- автоматический переход в летний режим.
- Регистрация данных на ПК по интерфейсу RS-485 (по заказу)
Бесплатно: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
Критерий | ТРМ33 | ТРМ1033 |
---|---|---|
По типу системы | ||
Приточные системы | да | да |
Приточно-вытяжные системы | нет | да |
Системы с рециркуляцией | нет | да (управление клапанами 0…10 В) |
Системы с рекуператором | нет | да (управление 0…10 В): гликолевый, пластинчатый, роторный |
Системы с увлажнителем | нет | да (дискретное управление) |
Системы с резервным вентилятором | нет | да |
Системы с водяным калорифером | да | да |
Системы с электрическим калорифером | нет | да (до 3-х ступеней: 1-я - аналоговая, 2-я и 3-я - дискретные) |
Системы с фреоновым охладителем | нет | да (дискретное управление) |
По функционалу | ||
Корректировка температуры приточного воздуха по температуре в помещении | нет | да |
Корректировка температуры приточного воздуха по температуре обратки | нет | да |
Управление воздушной заслонкой | дискретное | дискретное/аналоговое в системах с рециркуляцией |
Обогрев воздушной заслонки | нет | да |
Управление клапаном | дискретное | дискретное/0…10 В |
Контроль засоренности фильтра | нет | да |
Журнал аварий | нет | да |
Ручное управление | нет | да |
Управление по интерфейсу | нет | да |
Работа по расписанию | нет | да |
Наименование характеристики | Значение |
---|---|
Напряжение питания | от 130 до 242 В (номинальное значение 220 В) |
Потребляемая мощность | не более 6 ВА |
Диапазон контроля температуры | -50... + 199,9°С |
Тип входных ТС | ТСМ, ТСП |
Количество каналов контроля температуры | 3 |
Количество дискретных входов | 3 |
Время цикла опроса датчиков | не более 6 с |
Количество выходных реле | 4 |
Максимальный ток, коммутируемый контактами реле | 1 А при напряжении 220 В 50 Гц (cos j > 0,4) |

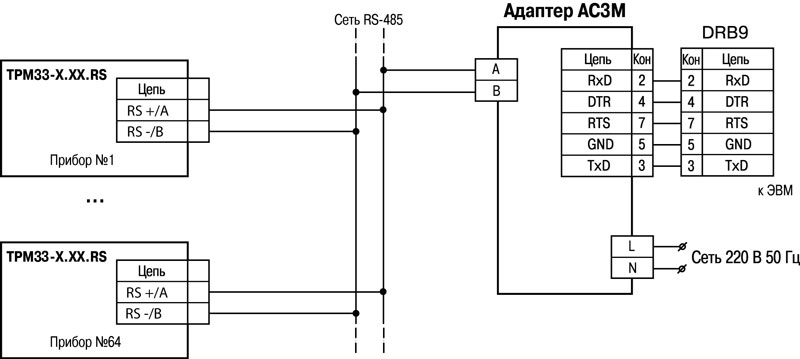

Адаптеры, используемые для подключения прибора к RS-232 порту ПК | АС3М для приборов ТРМ33.Х.ХХ.RS |
Адаптер, используемый для подключения прибора к USB порту ПК | АС4 для приборов ТРМ33-Х.ХХ.RS |
Габаритные размеры | |
Щ4, щитовой | 96×96×145 мм; IP54 |
Щ7, щитовой | 144×169×50,5 мм; IP54 |

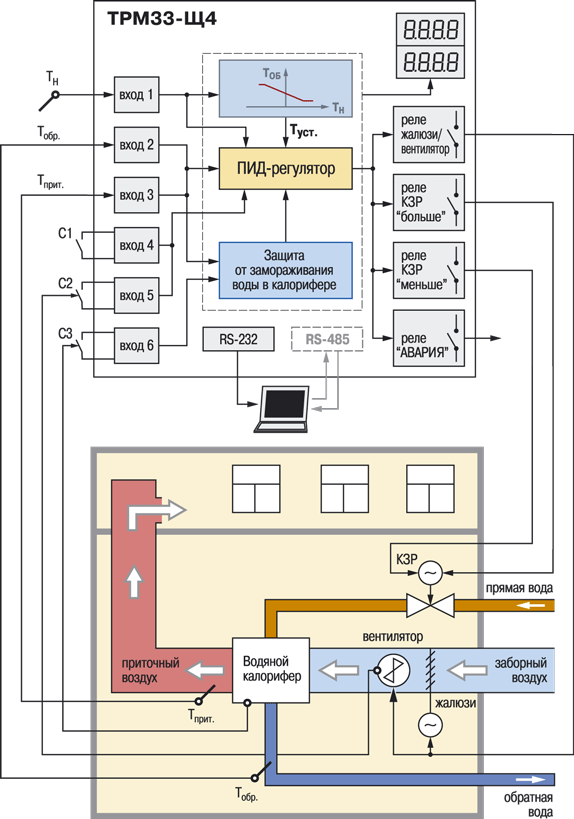

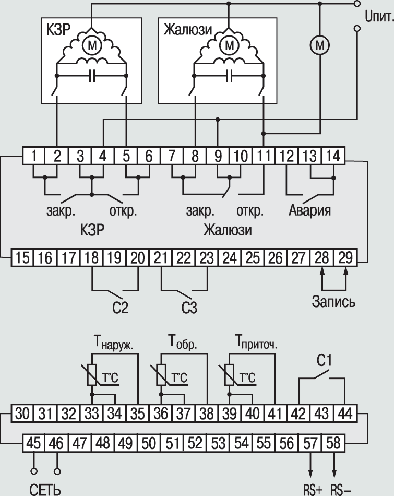

Ко входам 1...3 в зависимости от их типа подключаются температурные датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100 для контроля:
- Тнаруж. - температуры наружного воздуха;
- Тприт. - температуры приточного воздуха;
- Тобр. - температуры обратной воды в контуре теплоносителя.
Ко входам 4...6 подключаются датчики для диагностики работоспособности системы:
- С1 - коммутирующее устройство (таймер, тумблер и т. п.) для дистанционного перевода системы в дежурный режим работы;
- С2 - датчик контроля работы вентилятора для автоматического перевода системы в дежурный режим при неисправности вентилятора;
- С3 - датчик контроля протока воды через калорифер для автоматического перевода системы в режим защиты от замораживания при прекращении протока.
Перед началом работы ТРМ33-Щ4 осуществляет прогрев калорифера. Время прогрева определяется пользователем, исходя из эксплуатационных параметров системы. Для более быстрого разогрева прибор формирует команду на выключение вентилятора, закрытие жалюзи и полное открытие КЗР.
Индикация режима:
P--0 - работа прибора в режиме прогрева калорифера.
Управление системой приточной вентиляции прибор осуществляет, обеспечивая:
- поддержание температуры приточного воздуха Тприт. на заданном уровне;
- защиту от превышения температуры обратной воды Тобр., возвращаемой в теплоцентраль;
- защиту от замораживания воды в калорифере.
Температура приточного воздуха в системе Туст.прит. задается пользователем при программировании прибора. Нагрев приточного воздуха осуществляется теплоносителем, проходящим через калорифер. ТРМ33-Щ4 по температуре уставки Туст.прит. с помощью выходных реле управляет жалюзи и вентилятором, подающими приточный воздух, а также положением КЗР, подающим теплоноситель в калорифер. Управление КЗР осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с высокой точностью.
Условия начала работы прибора в этом режиме:
Тобр.min < Тобр. < Тобр.max, Тприт. > Тавар.
Индикация режима:
Р--2 - работа в режиме поддержания температуры приточного воздуха.
Управление температурой обратной воды осуществляется в зависимости от температуры наружного воздуха в соответствии с графиком Тобр. = f(Tнаруж.). График обратной воды строится прибором автоматически по заданным пользователем координатам точек А, В и С. При превышении заданного значения температуры обратной воды Тобр.i > Тобр.max.i прибор прерывает управление КЗР по Тприт. и переходит на управление по сигналу рассогласования Ei = Тобр.i - Тобр.max.i. После возврата Тобр.i в допустимые пределы регулирование продолжается по Тприт.
Условия начала работы прибора в этом режиме:
Тобр. > Тобр.max, Тприт. > Тавар.
Индикация режима:
Р--3 - работа в режиме защиты от превышения температуры обратной воды.

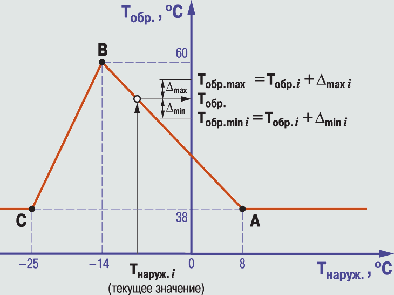

Пример графика температуры обратной воды – Тобр. = f(Tнаруж.)
При падении температуры приточного воздуха или температуры обратной воды ниже заданной пользователем критической температуры, либо возникновения неисправности входных датчиков (обрыв или короткое замыкание), система переходит на работу в режиме защиты от замораживания воды в калорифере. Для максимально быстрого повышения температуры ТРМ33-Щ4 формирует команду на полное открытие КЗР, выключение вентилятора и закрытие жалюзи.
Условия начала работы прибора в этом режиме:
Тобр. < Тобр.min или Тприт. < Тавар. или замыкание датчика С3.
Индикация режима:
Р-4 - работа в режиме защиты от замораживания воды в калорифере.
Дежурный режим предусмотрен для случаев, когда в работе приточной вентиляции нет необходимости (ночное время суток, выходные дни и т. п.). В этом режиме ТРМ33-Щ4 контролирует только температуру обратной воды, вентилятор выключен и жалюзи закрыты. Переход в дежурный режим можно осуществить с помощью внешнего коммутирующего устройства С1, либо установив нужное значение в соответствующем программируемом параметре.
Индикация режима:
Р--1 - работа в дежурном режиме.
Это экономичный режим, поскольку управления температурой приточного воздуха не осуществляется. КЗР при этом полностью закрыт и циркуляция воды через калорифер прекращена. ТРМ33-Щ4 автоматически переводит систему на работу в летнем режиме при превышении температурой наружного воздуха значения Тлетн., заданного при программировании прибора. Отключение летнего режима происходит при достижении Тнаруж. значения Тнаруж.А.
Условия начала работы прибора в этом режиме:
Тнаруж. > Тлетн.
Индикация режима:
Р--5 - работа в летнем режиме.
Щ4 |
Корпус для утопленного щитового монтажа с габаритными размерами 96×96×145 мм. Степень защиты лицевой панели прибора - IР54; степень защиты корпуса - IР00. |
Щ7 |
Корпус для утопленного щитового монтажа с габаритными размерами 144×169×50,5 мм. Степень защиты лицевой панели прибора - IР54; степень защиты корпуса - IР00. |

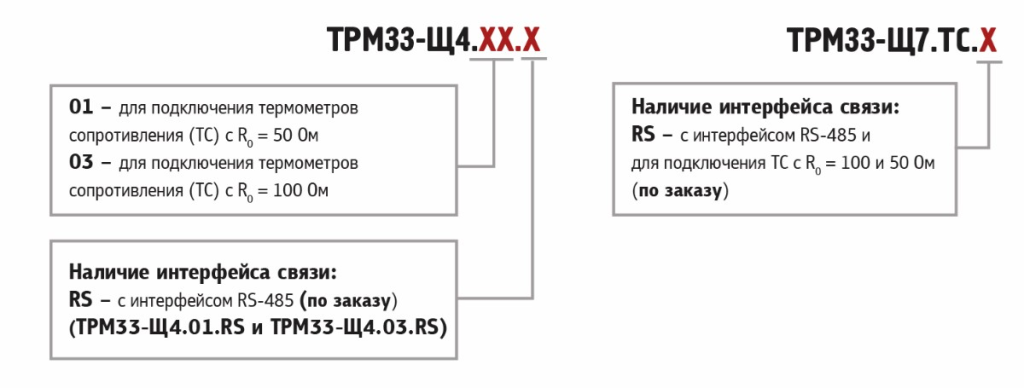

Корпус Щ4 | |
---|---|
01 | Без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 50 Ом |
01.RS | С интерфейсом RS-485 и для подключения ТС с R0 = 50 Ом |
03 | Без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 Ом |
03.RS | С интерфейсом RS-485 и для подключения ТС с R0 = 100 Ом |
Корпус Щ7 | |
ТС | Без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 и 50 Ом |
ТС.RS | С интерфейсом RS-485 и для подключения ТС с R0 = 100 и 50 Ом |

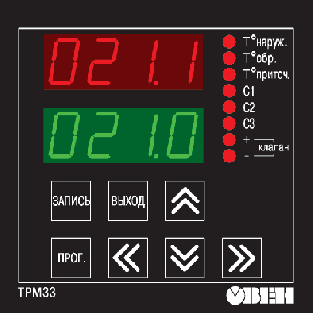

Верхний 4-х разрядный цифровой индикатор |
В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж., Тобр., или Тприт. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра. |
Нижний 4-х разрядный цифровой индикатор |
В режиме РАБОТА отображает информационную заставку режима (Р-Х), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тприт. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра. |
Светодиоды «Тoнаруж.», «Тoобр.», «Тoприточ.» | Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой - об аварии датчиков. |
Светодиоды С1, С2, С3 | Сигнализируют о состоянии внешних контактных датчиков. |
Светодиоды «+», «-» клапан | Cигнализируют о направлении перемещения запорно-регулирующего клапана. |
Функции кнопок
|
Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР - в режим ПРОГРАММИРОВАНИЕ. |
|
Кнопка предназначена для записи установленных значений программируемых параметров в память прибора. |
|
Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР - в режим РАБОТА. |
|
Кнопки позволяют в режиме РАБОТА переключать каналы индикации. |
|
Кнопки позволяют при параметре А-01, равном нулю, вручную управлять перемещением КЗР. |
|
4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение. |
Обозначение | Название | Допустимые значения | Комментарии | Заводская установка |
---|---|---|---|---|
U-01 | Значение сдвига max графика Тобр. = f(Тнаруж.) для определения Tобр.max | 001,0...199,9 | [град.] | 005.0 |
U-02 | Значение сдвига min графика Тобр. = f(Тнаруж.) для определения Tобр.min | 001,0...199,9 | [град.] | 005.0 |
U-03 | Значение температуры приточного воздуха Тавар., при которой система переводится в режим защиты от замораживания | 001,0...199,9 | [град.] | 005.0 |
U-04 | Значение уставки температуры приточного воздуха Туст.прит. | 001,0...199,9 | [град.] | 020.0 |
U-05 | Значение температуры наружного воздуха Тлетн., при которой система переводится в летний режим работы | 001,0...199,9 | [град.] | 015.0 |
Обозначение | Название | Допустимые значения | Комментарии | Заводская установка |
---|---|---|---|---|
U-08 | Значение температуры наружного воздуха в точке А перелома графика | -50,0…199,9 | [град.] | 008.0 |
U-09 | Значение температуры обратной воды в точке А перелома графика | 10,0…199,9 | [град.] | 037.0 |
U-10 | Значение температуры наружного воздуха в точке В перелома графика | -50,0…199,9 | [град.] | -15.0 |
U-11 | Значение температуры обратной воды в точке В перелома графика | 10,0…199,9 | [град.] | 059.0 |
U-12 | Значение температуры наружного воздуха в точке С перелома графика | -50,0…50,0 | [град.] | -25.0 |
U-13 | Значение температуры обратной воды в точке С перелома графика | 010,0…199,9 | [град.] | 037.0 |
Обозначение | Название | Допустимые значения | Комментарии | Заводская установка |
---|---|---|---|---|
P-01 | Режим работы системы (2 лев.разр.) | 00 | дежурный режим | 01 |
01 | режим регулир. | |||
Р-01 | Тип входных термопреобразователей (2 прав.разр.) | 01 | ТСМ W100=1,426 | 01 |
02 | ТСП W100=1,385 | |||
03 | ТСП W100=1,391 | |||
04 | ТСМ W100=1,428 | |||
Р-04 | Код связи прибора с компьютером | 71.01 | 71.01 | |
Р-05 | Коэффициент для определения времени задержки формирования сигнала «Авария» на входе С2 при пуске вентилятора | 00...99 | Время задержки определяется умножением значения параметра Р 05 на 6 с | 00 |
Р-06 | Режим работы реле «Авария» в режиме защиты от замораживания воды в калорифере | 00 | реле «Авария» не включается | 00 |
01 | реле «Авария2 включается |
Обозначение | Название | Допустимые значения | Комментарии | Заводская установка |
---|---|---|---|---|
F-01 | Корректирующее значение Тнаруж. | -20,0…20,0 | [град.] | 000.0 |
F-02 | Корректирующее значение Тобр. | -20,0…20,0 | [град.] | 000.0 |
F-03 | Корректирующее значение Тприт. | -20,0…20,0 | [град.] | 000.0 |
Обозначение | Название | Допустимые значения | Комментарии | Заводская установка |
---|---|---|---|---|
А-01 | Шаг регулирования, в котором вычисляется следующее значение длительности управляющего импульса | 0000…0010 |
0000 - дистанц. Управление КЗР | 0001 |
А-02 | Постоянная времени дифференцирования | 0000…0050 | - | 0005 |
А-03 | Коэффициент усиления | 0001…9000 | - | 0050 |
А-04 | Коэффициент для определения времени прогрева калорифера | 0001…0099 | Время прогрева определяется умножением значения параметра А 04 на 6 с Значение 0000 устанав ливать запрещено! | 0001 |
U-14 | Зона нечувствительности | 000,0…010,0 | [град.] | 001.0 |
Обозначение | Название | Допустимые значения | Комментарии | Заводская установка |
---|---|---|---|---|
F-04 | Полоса фильтра для датчика, измеряющего Тнаруж. | 000,0...199,9 | 0000 - отключен, [град.] | 010.0 |
F-05 | Постоянная времени фильтра для датчика, измеряющего Тнаруж. | 0000...0099 | 0000 - отключен | 0005 |
F-06 | Полоса фильтра для датчика, измеряющего Тобр. | 000,0...199,9 | 0000 - отключен, [град.] | 010.0 |
F-07 | Постоянная времени фильтра для датчика, измеряющего Тобр. | 0000...0099 | 0000 - отключен | 0003 |
F-08 | Полоса фильтра для датчика, измеряющего Тотоп. | 000,0...199,9 | 0000 - отключен, [град.] | 010.0 |
F-09 | Постоянная времени фильтра для датчика, измеряющего Тотоп. | 0000...0099 | 0000 - отключен | 0003 |
- Прибор ТРМ33
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
