Терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud ОВЕН ТРМ500
Описание


Промышленный терморегулятор ОВЕН ТРМ500
Терморегулятор ТРМ500 предназначен для поддержания температуры в различных промышленных установках, таких как печи, термопластавтоматы, экструдеры, термопрессы, машины для выдува ПЭТ-тары, гомогенизаторы, запайщики, оборудование для термоформинга и производства строительных материалов, сушилки и другое оборудование, где требуется управление температурой.
Функциональные возможности
-
Режимы регулирования:
- ПИД-регулирование
- On/Off-регулирование для работы только в режимах нагрева
-
Дистанционный мониторинг и управление:
- Через облачный сервис OwenCloud
- Мобильное приложение для Android и iOS
-
Сигнализация:
- До двух реле для сигнализации текущей температуры
-
Дискретный вход:
- Запуск или остановка работы
- Перевод прибора в ручной режим управления
- Смена уставки с одного предустановленного значения на другое
-
Совместимость:
- Поддержка всех распространенных в России датчиков температуры
-
Класс точности:
- Внесен в реестр СИ с классом точности: ТС - 0,25 %, ТП - 0,5 %
-
Выходы для управления и сигнализации:
- Выход 1: Реле для управления или сигнализации (нагрузка до 5 А или 30 А)
- Выход 2: Реле для сигнализации (до 5 А)
- Выход 3: Выход для управления твердотельными реле (0…5 В)
-
Индикация:
- Один или два индикатора (в зависимости от модификации)
- Увеличенный индикатор с высотой цифр 20 мм
-
Сетевые возможности:
- Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация)
Характеристика | Значение | |
---|---|---|
Напряжение питания | 96…264 В переменного тока | |
Потребляемая мощность | Не более 5 Вт | |
Поддержка типов датчиков | ||
ТС | 50/100/500/1000 (М, Сu, П, Pt), 53М | |
ТП | L, J, N, K, T, S, R, B, A-1, A-2, A-3 | |
Основная приведенная погрешность | ||
ТС | 0,25 % | |
ТП | 0,5 % | |
Время опроса входа | ||
ТС |
0,3 сек (3-проводная схема подключения) 0,2 сек (2- и 4-проводная схема подключения) |
|
ТП | 0,2 сек | |
Схема подключения ТС | 2-, 3- или 4-проводная | |
Компенсация холодных концов ТП | Встроенная | |
Сопротивление линий связи «прибор-датчик» | ||
Для ТС | Не более 15 Ом | |
Для ТП | Не более 100 Ом | |
Сопротивление внешнего ключа | ||
В замкнутом состоянии | Не более 70 Ом | |
В разомкнутом состоянии | Не менее 1000 Ом | |

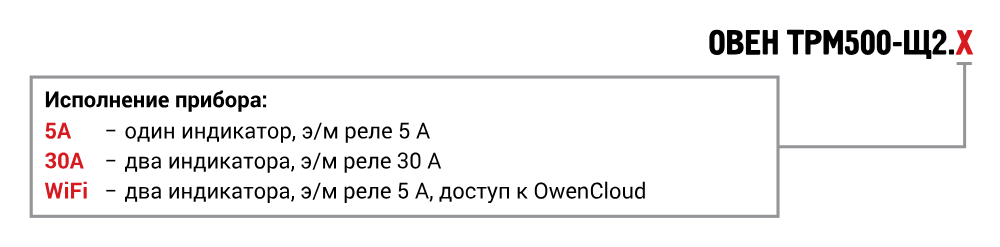

Типы ВУ | ||
Выход 1 |
ТРМ500-Щ2.5А ТРМ500-Щ2.WiFi |
ТРМ500-Щ2.30А |
Электромагнитное реле,
|
Электромагнитное реле,
|
|
Выход 2 | Реле электромеханическое 3 А | |
Выход 3 | Логический выход под управление ТТР | |
Логические уровни выхода 3 (для ТТР) | ||
Низкий уровень (ТТР закрыто) | 0 В | |
Высокий уровень (ТТР открыто) | 4…5,5 В | |
Допустимый ток на выходе 3 (для ТТР) | 25…40 мА | |
Габариты корпуса, тип | 96×48×100 мм, Щ2 | |
Условия эксплуатации | ||
Температура окружающего воздуха | -20…+50 °С | |
Влажность | 30…80 % при температуре +35 °С | |
Гарантийный срок обслуживания | 2 года | |
Характеристики встроенного шлюза для доступа к сервису OwenCloud | ||
Тип интерфейса связи | Wi-Fi | |
Стандарт связи | 802.11b/g/n | |
Тип приемопередающей антенны | Встроенная | |
Режимы работы в сети Wi-Fi | «Точка доступа» - для настройки доступа к локальной сети Wi-Fi и интернет | |
«Клиент» - для обмена данными с сервисом OwenCloud | ||
Настройка параметров локальной сети Wi-Fi | Через встроенный web-сервер | |
Параметры, доступные для чтения и записи в сервисе OwenCloud | ||
Название параметра | Код в меню прибора | Доступ |
Текущее измеренное значение | PV | Чтение |
Уставка 1 | SP1 | Чтение/запись |
Уставка 2 | SP2 | Чтение/запись |
Гистерезис | HYSt | Чтение/запись |
Нижний порог сигнализации | U.Lo | Чтение/запись |
Верхний порог сигнализации | U.Hi | Чтение/запись |
Выходная мощность | PPY | Чтение/запись |
Текущее состояние дискретного входа | di.St | Чтение/запись |
Режим работы дискретного входа | inP.F | Чтение/запись |
Разрешение удаленного управления дискретным входом | di.rc | Чтение/запись |
Сила сигнала по текущей точке доступа | SigPWR | Чтение |
Сумма уставок 1 и 2 | SumSP | Чтение |
Текущая точка доступа | CurAP | Чтение |
1 |
ЦИ1 - Измеренное значение или Уставка в режиме РАБОТА; мощность в режиме ручного управления4 название группы параметров, значение параметра в режиме настройки. ---- - Ошибка измерения (обрыв или КЗ датчика, выход за диапазон измерения, неисправность схемы компенсации). |
2 | ЦИ2 (опция) - Уставка в режиме РАБОТА; измеренное значение или мощность в режиме ручного управления; название, значение параметра в режиме настройки |
3 |
УСТ1 - светится при работе по уставке 1, сумме уставок; - мигает при редактировании уставки 1 УСТ2 - светится при работе по уставке 2, сумме уставок; - мигает при редактировании уставки 2. Примечание - при работе по сумме уставок - УСТ1 и УСТ2 светятся одновременно |
4 |
РАБОТА - светится в режиме автоматического регулирования; - мигает при выполнении автоматической настройки ПИД-регулятора РУЧ - светится в режиме ручного управления |
5 |
СИГ/WiFi - в модификациях ТРМ500-Щ2.5А и ТРМ500-Щ2.30А - «СИГ» светится при ошибке на измерительном входе и/или выходе за порог сигнализации - в модификациях ТРМ500-Щ2.WiFi - «WiFi» показывает состояние подключения к с OwenCloud |
6 |
t выше - светится при Tизм > верхнего порога сигнализации |
7 |
Кнопками Вверх/Вниз можно корректировать значение уставки, переход между пунктами МЕНЮ
|
Для взаимодействия ТРМ500-WiFi с облачным сервисом мы разработали мобильное приложение OwenDeviceControl. Интерфейс приложения минималистичный и интуитивно понятный. Приложение позволяет контролировать работу прибора, управлять им, следить за авариями и графиком контролируемых параметров. Добавление и настройка прибора в приложении займет не более минуты.
Основные особенности приложения
- Удаленный доступ к прибору.
- Уведомления на смартфон.
- Архив параметров за последние 90 дней.
- Журнал аварийных событий.
- Графическое отображение параметров.
Приложение работает на платформе Android и iOS.


Дискретный вход настроен на смену уставки |
Дискретный вход настроен на переход в ручной |
Дискретный вход настроен на запуск |
Термопара | Скачать PDF | Скачать DWG |
Термосопротивление (2-х проводная) | Скачать PDF | Скачать DWG |
Термосопротивление (3-х проводная) | Скачать PDF | Скачать DWG |
Термосопротивление (4-х проводная) | Скачать PDF | Скачать DWG |
Лампа сигнализации (Р) | Скачать PDF | Скачать DWG |
Управление нагревателем (Р) | Скачать PDF | Скачать DWG |
Управление нагревателем через контактор (Р) | Скачать PDF | Скачать DWG |
Управление нагревателем через ТТР (Т) | Скачать PDF | Скачать DWG |
Различные виды датчиков | Скачать PDF | Скачать DWG |
3D Модель ТРМ500-Щ2.5А | Скачать PDF | Скачать STEP |
3D Модель ТРМ500-Щ2.30А | Скачать PDF | Скачать STEP |
2D Модель ТРМ500-Щ2.5А | Скачать PDF | Скачать DWG |
2D Модель ТРМ500-Щ2.30А | Скачать PDF | Скачать DWG |
- Прибор ТРМ500
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки (по требованию заказчика)
- Инструкция по подключению ТРМ500 к сервису OwenCloud (для модификаций с WiFi-модулем)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
