Описание

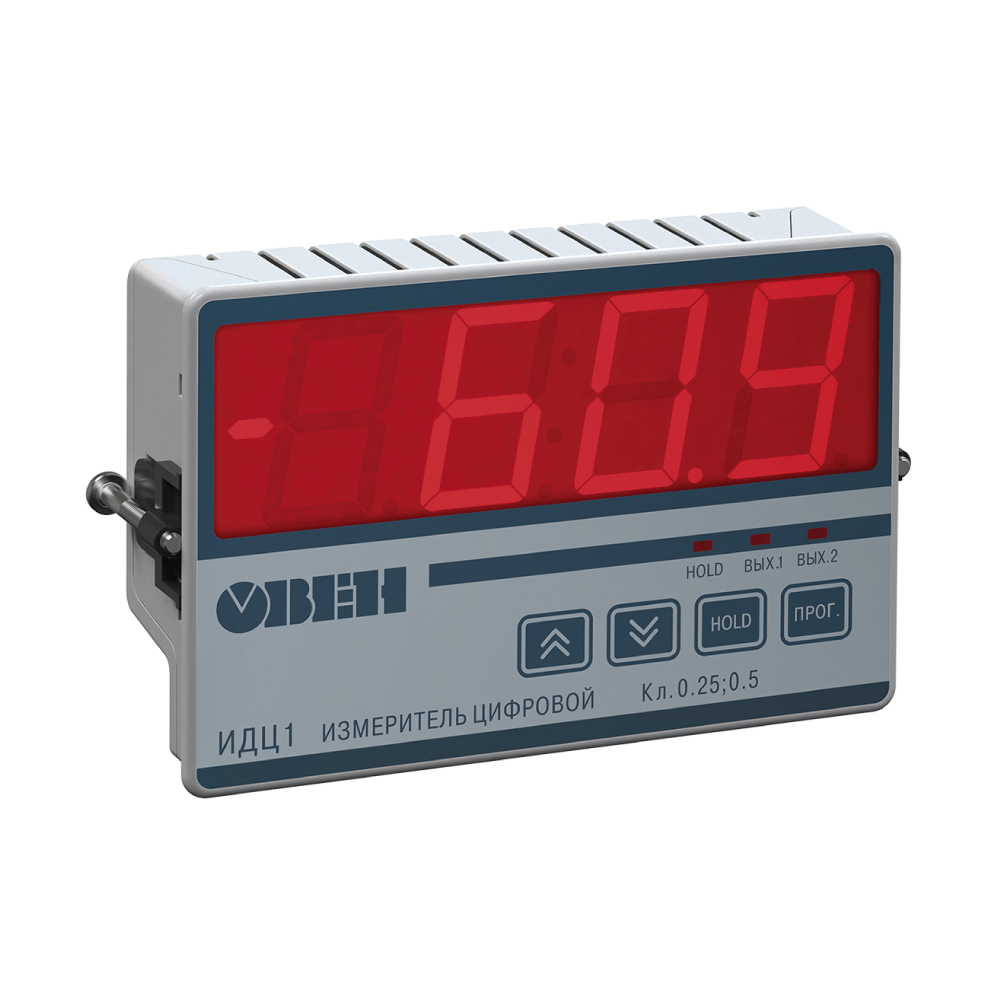

ИДЦ1 измеритель с крупным цифровым индикатором
Прибор ИДЦ1 предназначен для измерения давления, температуры, уровня и влажности с использованием стандартизированных датчиков. В нем предусмотрены два встроенных выходных устройства для сигнализации. Благодаря крупному индикатору размером 40×80 мм на ИДЦ1 значения измеряемых параметров могут быть легко увидены с расстояния. Прибор также обладает функцией "HOLD", позволяющей зафиксировать и сохранить текущее значение измеряемой величины на дисплее в энергонезависимой памяти.
Функциональные возможности прибора ИДЦ1 включают:
- Измерение сигналов в диапазонах 0…20 мА, 4…20 мА, 0…1 В и 0…10 В.
- Сигнализация входа измеряемого параметра в заданную пользователем зону с использованием П- и U-образных логик.
- Фиксация текущего измеренного значения на дисплее и в памяти прибора по нажатию кнопки "HOLD".
- Крупный 4-разрядный цифровой индикатор с цифрами размером 40×20 мм.
- Возможность масштабирования измеряемого сигнала в нужный диапазон для индикации.
- Съемные клеммники для всех контактов, обеспечивающие удобную установку и подключение.
Параметр | Значение |
---|---|
Диапазон напряжения питания постоянного тока, В | от 10,5 до 30 (номинальное значение 24 В) |
Максимальная потребляемая мощность, Вт, не более | 2 |
Количество каналов (входов) | 1 |
Время опроса входа, с, не более | 1 |
Диапазоны входных сигналов: | |
- постоянного напряжения, В | от 0 до 1; от 0 до 10 |
- постоянного тока, мА | от 0 до 5; от 0 до 20; от 4 до 20 |
Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 В, кОм | 99,9 |
Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА, Ом | 121 |
Количество выходных устройств (оптопара транзисторная n-p-n типа) | 2 |
Характеристики коммутируемого выходным устройством сигнала: | |
- постоянный ток, мА, не более | 400 |
- напряжение, В, не более | 60 |
Предел допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры | не более 0,5 предела допускаемой основной приведенной погрешности |
Степень защиты корпуса: | |
- cо стороны лицевой панели | IP54 |
- co стороны задней и боковых поверхностей | IP20 |
Габаритные размеры прибора, мм | 144×96×43 |
Масса, кг, не более | 0,5 |
Средняя наработка на отказ, ч, не менее | 50 000 |
Средний срок службы, лет | 10 |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
Датчик напряжения 0..1В | Скачать PDF | Скачать DWG |
Датчик давления 4...20мА | Скачать PDF | Скачать DWG |
Датчик температуры 4...20мА | Скачать PDF | Скачать DWG |
Датчик тока 4...20мА | Скачать PDF | Скачать DWG |
Датчик уровня 4...20мА | Скачать PDF | Скачать DWG |
Кнопка без фиксации | Скачать PDF | Скачать DWG |
Промежуточное реле 24В (Р) | Скачать PDF | Скачать DWG |
3D Модель ИДЦ1 | Скачать PDF | Скачать STEP |
2D Модель ИДЦ1 | Скачать PDF | Скачать DWG |
- Прибор ИДЦ1
- Руководство по эксплуатации
- Паспорт и Гарантийный талон.
- Комплект крепежных элементов
- Методика поверки (по требованию заказчика)
Примечание – Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
