4-уровневый сигнализатор жидкости на DIN рейку ОВЕН БКК1
Описание
4-уровневый сигнализатор жидкости на DIN рейку ОВЕН БКК1
Новый прибор ОВЕН БКК1 линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении.
Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).
Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.
Функциональные возможности
- Четыре независимых канала контроля уровня жидкости в резервуаре
- Повышенная помехоустойчивость и надежность благодаря использованию новой цифровой схемотехники
- Исполнение на din-рейку (размещение внутри щита)

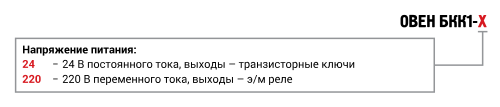

- Два варианта питания =24 В или ~220 В
- Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
- Простая настройка без демонтажа прибора
Характеристика |
БКК1-24 |
БКК1-220 |
Напряжение питания прибора |
14…36 В пост. тока |
90…264 В 47...63 Гц |
Потребляемая мощность |
не более 1 Вт |
не более 4 ВА |
Количество каналов контроля уровня |
4 |
|
Напряжение питания датчиков уровня |
не более 10 В перем. тока 1,5...2,5 Гц |
|
Тип дискретного выхода |
4 транзисторных |
4 э/м реле, нормально |
Допустимая нагрузка выхода |
50 мА пост. тока 36 В |
2 А перем. тока 240 В |
Тип корпуса |
на DIN-рейку 35 мм Д3 |
|
Габаритные размеры корпуса |
54×95×57 мм |
|
Степень защиты корпуса |
IP20 |
|
Температура окружающего воздуха |
-25...+70 °С |
-10...+50 °С |
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) |
не более 80 % |
|
Атмосферное давление |
84...106,7 кПа |
Кондуктометрические датчики уровня жидкости
Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 - и подключаются ко входам прибора 1-4. Питание датчика уровня осуществляется переменным напряжением.
Четыре канала контроля уровня
Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».
Выходные устройства (ключи)
Для коммутации нагрузки и связи с внешними устройствами блок оснащен:
- БКК1-24 - четырьмя гальванически развязанными транзисторными двунаправленными ключами;
- БКК1-220 - четырьмя э/м реле.
Пример временной диаграммы работы выходного ключа (реле)
Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние «включено»)
Руководство по эксплуатации БКК1 |
Декларация о соответствии на БКК1 24В |
Декларация о соответствии на БКК1 230В |
Вебинар «Измерение уровня. Датчики и приборы контроля ОВЕН»
- Прибор БКК1
- Паспорт и гарантийный талон
- Руководство по эксплуатации
