САУ-М6 3-уровневый сигнализатор жидкости ОВЕН
Описание

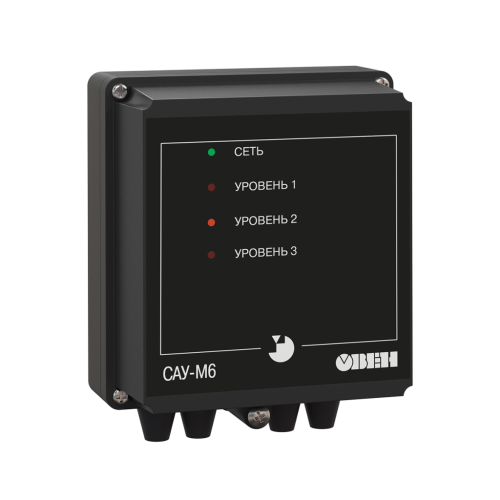

3-уровневый сигнализатор жидкости ОВЕН САУ-М6
Сигнализатор уровня жидкости трехканальный ОВЕН САУ-М6 предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости.
САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301.
Прибор выпускается в корпусе настенного крепления типа Н.
Функциональные возможности сигнализатора уровня
- Три независимых канала контроля уровня жидкости в резервуаре
- Возможность инверсии режима работы любого канала
- Подключение различных датчиков уровня - кондуктометрических, поплавковых
- Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
- Защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением
Номинальное напряжение питания прибора | 220 В частотой 50 Гц |
Допустимые отклонения напряжения питания от номинального значения | 10...+10 % |
Потребляемая мощность, не более | 6 ВА |
Количество каналов контроля уровня | 3 |
Количество встроенных выходных реле | 3 |
Максимально допустимый ток, коммутируемый контактами встроенного реле | 4 А при 220 В 50 Гц (cos > 0,4) |
Напряжение на электродах датчика уровня | не более 10 В частотой 50 Гц |
Сопротивление жидкости, вызывающее срабатывание канала контроля | не более 500 кОм |
Тип корпуса | настенный Н |
Габаритные размеры корпуса | 130×105×65 мм |
Степень защиты корпуса | IP44 |
Условия эксплуатации | |
---|---|
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 35 °С) | 30...80 % |
Кондуктометрические датчики уровня жидкости
Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 - и подключаются ко входам прибора 1-3. Питание датчика уровня осуществляется переменным напряжением.
Три независимых канала контроля
САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:
- вход для измерения сопротивления кондуктометрического датчика на переменном токе;
- регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
- пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле;
- коммутатор для переключения канала в инверсный режим работы;
- выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.
Пример временной диаграммы работы реле
Режим работы реле в любом из каналов может быть изменен пользователем при помощи соответствующего коммутатора.
При соприкосновении электрода датчика с жидкостью выходное реле в зависимости от положения его коммутатора может переводиться в состояние «выключено» (см. рис.) или, наоборот, в состояние «включено»
Показания светодиодных индикаторов на лицевой панели прибора
|
СЕТЬ | Наличие питания на приборе. |
|
УРОВЕНЬ 1 | Затопление электрода «Уровень 1» |
|
УРОВЕНЬ 2 | Затопление электрода «Уровень 2». |
|
УРОВЕНЬ 3 | Затопление электрода «Уровень 3». |
Регуляторы и коммутаторы на печатной плате под верхней крышкой прибора
|
3 регулятора чувствительности для каналов «Уровень 1», «Уровень 2», «Уровень 3». Каждый регулятор имеет 4 ступени чувствительности и позволяет путем установки перемычки настроить канал на электропроводящие свойства жидкости. |
|
3 коммутатора, изменяющие режим работы выходных реле. Пример временной диаграммы работы реле. |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
Кондуктометрический датчик уровня | Скачать PDF | Скачать DWG |
Поплавковый датчик уровня | Скачать PDF | Скачать DWG |
Бесконтактный емкостной датчик | Скачать PDF | Скачать DWG |
Лампа сигнализации (Р) | Скачать PDF | Скачать DWG |
Контактор 220В (Р) | Скачать PDF | Скачать DWG |
Система автоматического заполнения мешалки двумя жидкостями с перемешиванием. На базе САУ-М6 | Скачать ZIP |
Система управления тремя независимыми насосами, поддерживающих уровень в ёмкостях. На базе САУ-М6 | Скачать ZIP |
3D Модель САУ-М6 | Скачать ZIP | Скачать ZIP |
2D Модель САУ-М6 | Скачать PDF | Скачать DWG |
- Прибор САУ-М6
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
