НПТ линейка нормирующих преобразователей для термометров сопротивления и термопар
ОВЕН НПТ - серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
Универсальные нормирующие преобразователи сигналов ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку и в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
Функциональные возможности
- Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Выходной нормированный сигнал:
- НПТ-1 - 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
- НПТ-2, НПТ-3 - 4…20 мА.
- Выходной сигнал активный, не требует внешнего источника питания (НПТ-1К).
- Эксплуатация при температуре окружающий среды от -40 °С.
- Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
- Является средством измерения с межповерочным интервалом 2 года.
- НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).
Нормированный и ненормированный сигнал. Сравнительная таблица
| Тип датчика | Выходной сигнал | Влияние помех | Длина линии связи | |
|---|---|---|---|---|
|
|
Термопара | мВ (не нормирован) |
|
20 м |
|
|
Термопара | 4…20 мА (нормирован) |
|
1000 м |
|
|
|
|
НПТ-1К |
НПТ-2 |
|
|
|
|
НПТ-3 |
НПТ-3.Ех |
| НПТ-1К | НПТ-2 | НПТ-3 | НПТ-3.Ех | |
|---|---|---|---|---|
| Для монтажа на DIN рейку |
Для монтажа в головку датчика отечественной конструкции |
Для монтажа в головку датчика европейской конструкции (type B) |
Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне |
|
| Характеристики питания прибора | ||||
| Номинальное значение напряжения питания постоянного тока, В | 24 | |||
| Диапазон допустимых напряжений питания постоянного тока, В | 10…36 | 12…36 | 10…35 | |
| Гальваническая развязка питания от входов/выходов | 2500 В | Нет | Нет | 500 В |
| Тип подключения питания | Отдельными проводами | От цепи выходного сигнала 4…20 мА | ||
| Характеристики датчиков и входных сигналов | ||||
| Тип датчика | ТС, ТП (см. табл. «Характеристики датчиков») | |||
| Схема подключения ТС | 2, 3, 4-w | 2-w | 2, 3, 4-w | |
| Гальваническая развязка домена «входы» от домена «выходы» | 2500 В | Нет | Нет | 500 В |
| Характеристики выходных сигналов | ||||
| Номинальный диапазон выходного сигнала преобразователя |
4…20, 0…20, 0…5 мА 0…10, 2…10, 0…5 В |
4…20 мА | ||
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) |
4…20 - 21…23 мА 0…20 - 21…23 мА 0…5 - 5…6 мА 0…10 - 10…11 В 2…10 - 10…11 мА 0…5 В |
20…24 мА | 21…22,5 мА | |
| Функция преобразования входных сигналов | Линейная | |||
| Допустимое сопротивление нагрузки, Ом |
для мА не более 480 для В не менее 1000 |
Не более 1250 | Не более 1100 | |
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 15 мин | 30 мин | ||
| Время установления выходного сигнала после изменения входного сигнала, не более | 2 сек | 1 сек | 1 сек | 2 сек |
| Питание выходного сигнала | От встроенного источника | От внешнего источника | ||
| Метрологические характеристики | ||||
| Основная приведенная погрешность преобразования, не более: | ||||
| - при работе с ТС | 0,25 % | |||
| - при работе с ТП | 0,5 % | |||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | ||||
| - при работе с ТС | 0,125 % | |||
| - при работе с ТП | 0,25 % | |||
| Характеристики конструкции | ||||
| Габаритные размеры | (6,1×113×115) ±1 мм | (Ø45×13)±1 мм | (Ø44×18)±1 мм | |
| Степень защиты корпуса | IP20 | IP40 | IP30 | |
| Степень защиты клемм | IP20 | IP00 | IP00 | |
| Масса в упаковке, не более | 200 г | 100 г | ||
| Условия эксплуатации | ||||
| Диапазон рабочих температур | -40…+70 °С | -40…+85 °С |
-40…+85 °C - для температурного класса T4 -40…+75 °C - для температурного класса T5 -40…+60 °C - для температурного класса T6 |
|
| Относительная влажность воздуха, не более | 95 % | |||
| Атмосферное давление | 84…106,7 кПа | |||
| Устойчивость к механическим воздействиям | Группа N2 по ГОСТ Р 52931 | |||
| Устойчивость к электромагнитным воздействиям | Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 | |||
| Уровень излучения радиопомех (помехоэмиссии) | По ГОСТ 30804.6.3-2013 | |||
| Параметры взрывозащиты | ||||
| Маркировка | 0 Ex ia IIC «T6…Т4» Ga | |||
| Максимальные значения для подключения по цепи датчика | - | - | - |
Uo=6 В Io=34 мА Po=51 Вт Сo=3,2 мкФ Lo=28 мкГн |
| Максимальные значения для подключения по цепи выходного сигнала | - | - | - |
Ui=35 В Ii=100 мА Pi=800 Вт Сi=0,011 мкФ Li=0,15 мГн |
| НПТ-1К | НПТ-2 | НПТ-3 | НПТ-3.Ех | |||||
|---|---|---|---|---|---|---|---|---|
| Диапазон преобразования | ||||||||
| Макс. | Мин.* | Макс. | Мин.* | Макс. | Мин.* | Макс. | Мин.* | |
| Cu50 | -50…+200 °С | 50 °С | - | - | -50…+200 °С | 50 °С | -50…+200 °С | 50 °С |
| 50М | -180…+200 °С | 50 °С | -180…+200 °С | 50 °С | -180…+200 °С | 50 °С | -180…+200 °С | 50 °С |
| Pt50 | -200…+750 °С | 100 °С | - | - | -200…+750 °С | 100 °С | -200…+850 °С | 100 °С |
| 50П | -200…+750 °С | 100 °С | - | - | -200…+750 °С | 100 °С | -200…+850 °С | 100 °С |
| Сu100 | -50…+200 °С | 50 °С | - | - | -50…+200 °С | 50 °С | -50…+200 °С | 50 °С |
| 100M | -180…+200 °С | 50 °С | -180…+200 °С | 50 °С | -180…+200 °С | 50 °С | -180…+200 °С | 50 °С |
| Pt100 | -200…+750 °С | 100 °С | -200…+750 °С | 100 °С | -200…+750 °С | 100 °С | -200…+850 °С | 100 °С |
| 100П | -200…+750 °С | 100 °С | -200…+750 °С | 100 °С | -200…+750 °С | 100 °С | -200…+850 °С | 100 °С |
| 100H | -60…+180 °С | 50 °С | - | - | -60…+180 °С | 50 °С | -60…+180 °С | 50 °С |
| Pt500 | - | - | - | - | -200…+850 °С | 200 °С | - | - |
| 500П | - | - | - | - | -200…+850 °С | 200 °С | - | - |
| Pt1000 | - | - | - | - | -200…+850 °С | 200 °С | - | - |
| 1000П | - | - | - | - | -200…+850 °С | 200 °С | - | - |
| НПТ-1К | НПТ-2 | НПТ-3 | НПТ-3.Ех | |||||
|---|---|---|---|---|---|---|---|---|
| Диапазон преобразования | ||||||||
| Макс. | Мин.* | Макс. | Мин.* | Макс. | Мин.* | Макс. | Мин.* | |
| TХК (L) | -200…+800 °С | 400 °С | -40…+800 °С | 400 °С | -200…+800 °С | 200 °С | -200…+800 °С | 200 °С |
| TЖК (J) | -200…+1200 °С | 500 °С | - | - | -200…+1200 °С | 200 °С | -200…+1200 °С | 200 °С |
| TНН (N) | -200…+1300 °С | 500 °С | - | - | -200…+1300 °С | 400 °С | -200…+1300 °С | 400 °С |
| TХА (К) | -200…+1300 °С | 500 °С | -40…+1300 °С | 400 °С | -200…+1300 °С | 400 °С | -200…+1300 °С | 400 °С |
| TПП (S) | 0…+1750 °С | 400 °С | - | - | 0…+1750 °С | 600 °С | 0…+1750 °С | 600 °С |
| TПП (R) | 0…+1750 °С | 500 °С | - | - | 0…+1750 °С | 600 °С | 0…+1750 °С | 600 °С |
| ТПР (В) | +200…+1800 °С | 700 °С | - | - | +200…+1800 °С | 1200 °С | +200…+1800 °С | 1200 °С |
| TВР (А-1) | 0…+2500 °С | 600 °С | - | - | 0…+2500 °С | 600 °С | 0…+2500 °С | 600 °С |
| ТВР (А-2) | 0…+1800 °С | 600 °С | - | - | 0…+1800 °С | 400 °С | 0…+1800 °С | 400 °С |
| ТВР (А-3) | 0…+1800 °С | 600 °С | - | - | 0…+1800 °С | 400 °С | 0…+1800 °С | 400 °С |
| ТМК (Т) | -200…+400 °С | 300 °С | - | - | -200…+400 °С | 200 °С | -200…+400 °С | 200 °С |
| НПТ-1К | НПТ-2 | НПТ-3 | НПТ-3.Ех | |||||
|---|---|---|---|---|---|---|---|---|
| Диапазон преобразования | ||||||||
| Макс. | Мин.* | Макс. | Мин.* | Макс. | Мин.* | Макс. | Мин.* | |
| Typ L | -200…+900 °С | 400 °С | - | - | - | - | - | - |
| НПТ-1К | НПТ-2 | НПТ-3 | НПТ-3.Ех | |||||
|---|---|---|---|---|---|---|---|---|
| Диапазон преобразования | ||||||||
| Макс. | Мин.* | Макс. | Мин.* | Макс. | Мин.* | Макс. | Мин.* | |
| R<1 кОм | 0…100 % | 10 % | - | - | - | - | - | - |
| НПТ-1К | НПТ-2 | НПТ-3 | НПТ-3.Ех | |||||
|---|---|---|---|---|---|---|---|---|
| Диапазон преобразования | ||||||||
| Макс. | Мин.* | Макс. | Мин.* | Макс. | Мин.* | Макс. | Мин.* | |
| R<1 кОм | 0…1000 Ом | 100 Ом | - | - | - | - | - | - |
|
Стандартная (малая) пластиковая головка ДТСхх5, ДТПХхх5 |
Увеличенная пластиковая головка «Луцкая» ДТСхх5Л, ДТПХхх5Л |
Стандартная (малая) металлическая головка ДТСхх5, ДТПХхх5, ДТПХхх5 химически стойкие |
Увеличенная металлическая головка ДТСхх5Л, ДТПХхх5Л |
Шарообразная головка NNAc винтом ДТПХхх5 на основе КТМС, ДТПХхх5 модульные, ДТПS145 |
Шарообразная большая головка DANA ДТПS155 |
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
НПТ-2: нет НПТ-3: нет |
НПТ-2: да, для ДТП и ДТС с 2-проводной схемой НПТ-3: нет |
НПТ-2: нет НПТ-3: нет |
НПТ-2: да, с «Комплектом для монтажа НПТ-2 в МГ» НПТ-3: да |
НПТ-2: нет НПТ-3: да* |
НПТ-2: нет НПТ-3:да |
|
|
|
|
| НПТ-1К | НПТ-2 | НПТ-3, НПТ-3.Ех |

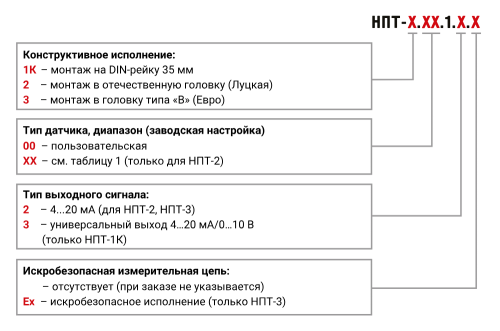

Маркировка типа датчика и диапазона преобразования НПТ - 2 (заводская настройка)
| Термопара | Скачать PDF | Скачать DWG |
| Термосопротивление двухпроводная схема | Скачать PDF | Скачать DWG |
| Термосопротивление трехпроводная схема | Скачать PDF | Скачать DWG |
| Термосопротивление четырехпроводная схема | Скачать PDF | Скачать DWG |
| 2ТРМ1 | Скачать PDF | Скачать DWG |
| Индикатор токовой петли | Скачать PDF | Скачать DWG |
| Модуль сбора данных | Скачать PDF | Скачать DWG |
| 2D Модель НПТ-3 | Скачать PDF | Скачать DWG |
| 3D Модель НПТ-3 | Скачать PDF | Скачать STEP |
| 2D Модель НПТ-1К.00.1.3 | Скачать PDF | Скачать DWG |
| 3D Модель НПТ-1К.00.1.3 | Скачать PDF | Скачать STEP |
- Прибор
- Крепеж - 1 комплект (только в НПТ-3 и НПТ-3.Ех)
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки - предоставляется по требованию заказчика
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
