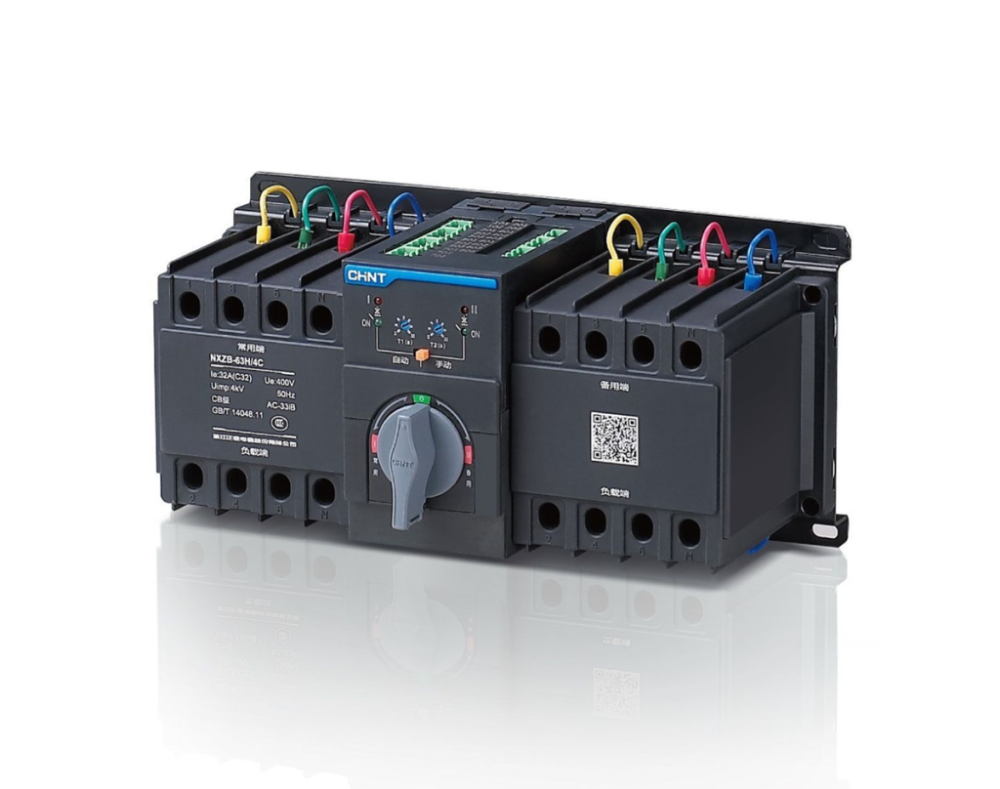

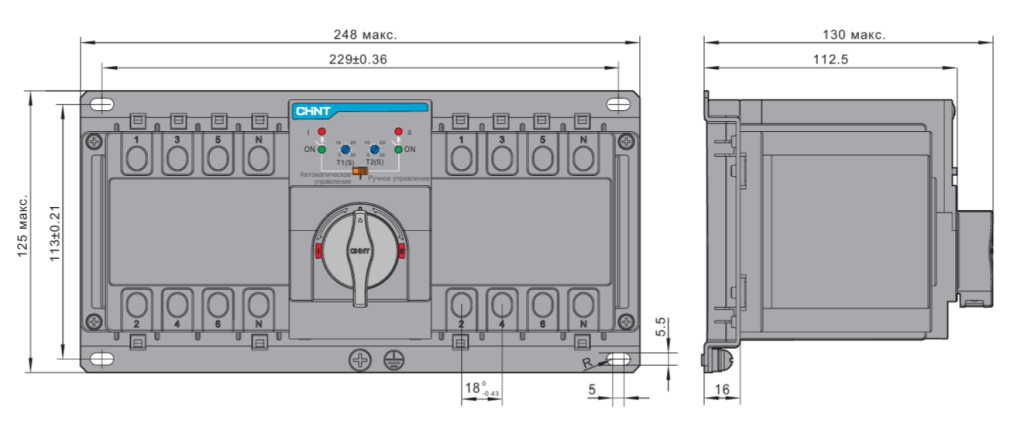

Устройства автоматического ввода резерва на 4 полюса NXZB-63H, 20-63А
Описание
Устройства автоматического ввода резерва на 4 полюса NXZB-63H, 20-63А (АВР)
● Данное изделие подходит для использования на объектах, подключенных к промышленным и общим сетям электроснабжения, например в многоэтажных зданиях и жилых домах.
● Стандарты для использования в сложных условиях окружающей среды: МЭК60068-2-1 (низкие температуры); МЭК60068-2-2 (высокие температуры); МЭК60068-2-30 (периодически возникающее влажное тепло); МЭК60068-2-11 (солевой туман)
● Высота над уровнем моря: 2000 или ниже; при необходимости работы на высоте, превышающей 2000 м, изделие следует использовать с учетом значений, приведенных в таблице снижения номинальных характеристик на разных высотах.
● Атмосферные условия: Относительная влажность воздуха не должна превышать 50% при температуре окружающей среды +40°C. Относительная влажность может быть выше при меньших значениях температур. Среднемесячная максимальная относительная влажность в самый влажный месяц не должна превышать 90%, а среднемесячная минимальная температура должна быть равной +20°C. Необходимо принять специальные меры для защиты от конденсата, возникающего в результате изменений температуры.
●Степень загрязнения: класс 3
● Категория установки: Категория установки переключателя главной цепи должна соответствовать категории IV.
Категория установки переключателя вторичной цепи должна соответствовать категории III.
Категория установки контроллера преобразователя должна соответствовать категории II.
● Категория применения:
NXZB: AC-33iB
NXZ(H)B: AC-33B
NXZ(H)M: AC-33B
● Электромагнитная совместимость (ЭМС)
Устойчивость к электростатическим разрядам (МЭК61000-4-2): уровень 2
Устойчивость к электромагнитным помехам в радиочастотном диапазоне (МЭК61000-4-3): уровень 3
Кратковременные выбросы во время переходных процессов (МЭК61000-4-4): уровень 3
Броски напряжения (МЭК61000-4-5): уровень 3
Устойчивость к электромагнитным помехам в радиочастотном диапазоне (МЭК61000-4-6): уровень 3
Класс излучения помех (CISPR11): класс B
NXZB |
63 |
H |
/ |
4 |
A |
T |
C |
63 |
|
|
|
|
|
|
|
| |
Серия |
Типоразмер |
Отключающая способность |
|
Полюсы |
Тип контроллера |
Функциональный код |
Тип переключателя |
Номинальный ток |
NXZB: серия устройства автоматического ввода резерва (АВР) |
63A |
S: 6 kA H:10kA |
|
3: 3 полюса 4: 4 полюса |
A: стандартный тип микропроцессорный тип |
Пусто: нет функции обмена данными T: функция обмена данными |
C: тип С D: тип D |
10A, 16A, 20A, 25A, 32A, 40A |
Модель |
NXZB-63S |
NXZB-63H |
Исполнение корпуса |
NXB-63 |
NXB-63H |
Типоразмер (А) |
63 |
63 |
Номинальный ток (А) |
10, 16, 20, 25, 32, 40, 50, 63 |
10, 16, 20, 25, 32, 40, 50, 63 |
Номинальное рабочее напряжение, Ue (В) |
400 |
400 |
Номинальное напряжение изоляции, Ui (В) |
500 |
500 |
Номинальное импульсное напряжение, Uimp (кВ) |
4 |
4 |
Категория применения |
AC-33iB |
AC-33iB |
Количество полюсов |
3 полюса, 4 полюса |
3 полюса, 4 полюса |
Номинальная наибольшая отключающая способность при коротком замыкании Icm (кA) |
9 |
17 |
Номинальная отключающая способность при коротком замыкании (Icu): |
6 |
10 |
Тип кривой срабатывания |
C, D |
C, D |
Механическая износостойкость (количество переключений) |
10000 |
10000 |
Электрическая износостойкость (количество переключений) |
3000 |
3000 |
Характеристики контроллера | ||
Рабочее время переключения контактов (с) |
1,4x(1±10%) | |
Тип монтажа контроллера |
Встроенный | |
Номинальное напряжение в цепи управления (напряжение питания) Us (В) |
230, 50 Гц | |
Диапазон управляющего напряжения |
85–110%Ue |
