Перекидные рубильники на 3 положения NH40CS(W)
Перекидные разъединители серии NH40S предназначены для применения в сетях 50/60 Гц, напряжением до 690 В переменного тока и до 440 В постоянного тока. При условных тепловых токах до 3150 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Совместимые стандарты:
Соответствуют требованиям ГОСТ IEC 60947-1-2014 «Аппаратура распределения и управления низковольтная. Часть 1. Общие правила», ГОСТ Р 50030.3-2012 (МЭК 60947-3:2008) «Аппаратура распределения и управления низковольтная.
Часть 3. Выключатели, разъединители, выключатели-разъединители и комбинации их с предохранителями», ГОСТ IEC 609475-1-2014 «Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические устройства цепей управления».

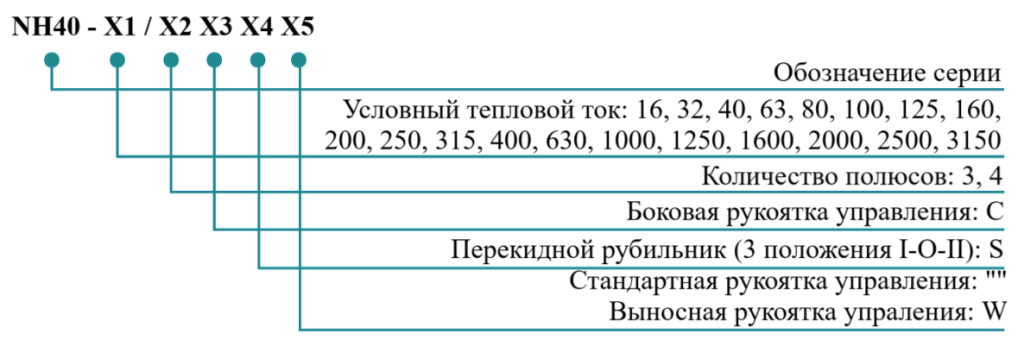

Пример наименования:
1. Перекидной рубильник NH40-100/3CS, 3P, 100А, 3 положения I-0-II, стандартная рукоятка управления
Перекидной рубильник серии NH40, условный тепловой ток 100А, 3-х полюсный, 3 положения I-0-II, боковое управление, со стандартной рукояткой.
2. Перекидной рубильник NH40-1000/3CSW, 3P, 1000А, 3 положения I-0-II, выносная рукоятка управления
Перекидной рубильник серии NH40, условный тепловой ток 1000А, 3-х полюсный, 3 положения I-0-II, боковое управление, с выносной рукояткой.
3. Перекидной рубильник NH40-1250/4CSW, 4P, 1250А, 3 положения I-0-II, выносная рукоятка управления
Перекидной рубильник серии NH40, условный тепловой ток 1250А, 4-х полюсный, 3 положения I-0-II, боковое управление, с выносной рукояткой.
| Ток термической стойкости (Ith), A | 16 | 32 | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 630 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Соответствующий предохранитель (Ie), A | 16 | 32 | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 630 | |
| Номинальное напряжение изоляции (Ui), В | 800 | |||||||||||||
| Номинальный ток (In), A | 400В AC21B | 16 | 32 | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | - | - | - |
| 400В AC22B | - | - | - | - | - | - | - | - | - | - | 315 | 400 | 630 | |
| 400В AC23A | - | - | - | - | - | - | 125 | 160 | 200 | 250 | 315 | 400 | 630 | |
| 690В AC21B | 16 | 32 | 40 | 63 | 63 | 63 | 125 | 160 | 200 | 250 | - | - | - | |
| 690В AC22B | - | - | - | - | - | - | - | - | - | - | 200 | 250 | 315 | |
| 690В AC23A | - | - | - | - | - | - | 50 | 63 | 70 | 80 | 125 | 160 | 200 | |
| Приводное усилие (N) | 30~50 | 40~60 | 65~100 | |||||||||||
| Ток термической стойкости (Ith), A | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
|---|---|---|---|---|---|---|---|
| Соответствующий предохранитель (Ie), A | 1000 | 1250 | 2×800 | 2×1000 | 2×1250 | ||
| Номинальное напряжение изоляции (Ui), В | 800 | ||||||
| Номинальный ток (In), A | 400В AC23A | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| 690В AC21B | - | - | - | - | - | - | |
| 690В AC22B | 800 | 800 | 1000 | 1600 | 1600 | 2000 | |
| 690В AC23A | - | - | - | - | - | - | |
| Приводное усилие (N) | 200~300 | ||||||

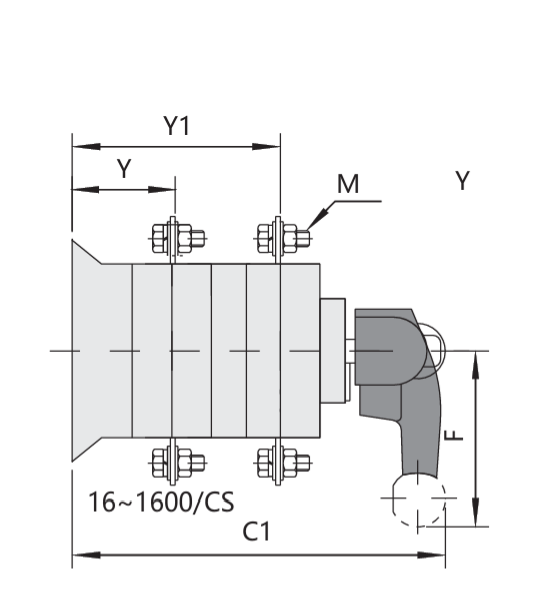

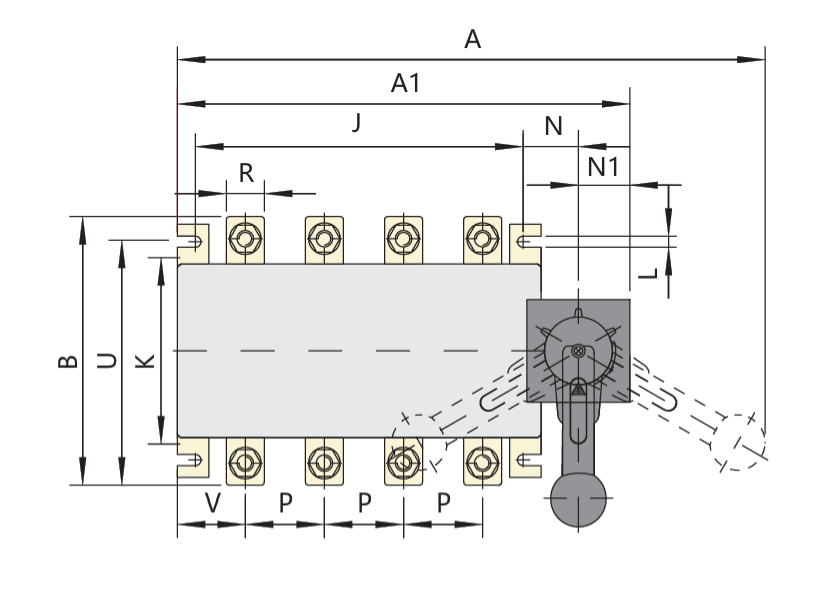

| Исполнение | NH40-XXС NH40-XX/CS Габаритные и установочные размеры, мм | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ток/кол-во полюсов | A | A1 | B | C | С1 | D | F | J | K | L | N | P | R | U | V | M | Y | Y1 | Z | Z1 |
| 16~100A/3 | 290 | 170 | 107 | 135 | 185 | 85 | 105 | 116 | 84 | 7 | 25 | 30 | 14 | 90 | 20 | 6 | 39 | 90 | 360~465 | 440~545 |
| 16~100A/4 | 290 | 170 | 107 | 135 | 185 | 85 | 105 | 116 | 84 | 7 | 25 | 30 | 14 | 90 | 20 | 6 | 39 | 90 | 360~465 | 440~545 |
| 125A/3 | 295 | 192 | 135 | 155 | 235 | 85 | 105 | 120 | 95 | 7 | 29,5 | 36 | 18 | 115 | 31 | 8 | 58 | 122 | 410~515 | 480~595 |
| 160A/3 | 295 | 192 | 135 | 155 | 235 | 85 | 105 | 120 | 95 | 7 | 29,5 | 36 | 20 | 115 | 29 | 8 | 58 | 122 | 410~515 | 480~595 |
| 125A/4 | 325 | 222 | 135 | 155 | 235 | 85 | 105 | 150 | 95 | 7 | 29,5 | 36 | 18 | 115 | 31 | 8 | 58 | 122 | 410~515 | 480~595 |
| 160A/4 | 325 | 222 | 135 | 155 | 235 | 85 | 105 | 150 | 95 | 7 | 29,5 | 36 | 20 | 115 | 29 | 8 | 58 | 122 | 410~515 | 480~595 |
| 200A/3 | 335 | 232 | 170 | 176 | 260 | 85 | 135 | 160 | 115 | 7 | 29,5 | 50 | 25 | 142 | 37 | 10 | 67 | 148 | 430~535 | 510~615 |
| 250A/3 | 335 | 232 | 170 | 176 | 260 | 85 | 135 | 160 | 115 | 7 | 29,5 | 50 | 25 | 142 | 37 | 10 | 67 | 148 | 430~535 | 510~615 |
| 200A/4 | 385 | 282 | 170 | 176 | 260 | 85 | 135 | 210 | 115 | 7 | 29,5 | 50 | 25 | 142 | 37 | 10 | 67 | 148 | 430~535 | 510~615 |
| 250A/4 | 385 | 282 | 170 | 176 | 260 | 85 | 135 | 210 | 115 | 7 | 29,5 | 50 | 25 | 142 | 37 | 10 | 67 | 148 | 430~535 | 510~615 |
| 315A/3 | 430 | 298 | 240 | 233 | 335 | 105 | 160 | 210 | 180 | 9 | 43 | 65 | 32 | 205 | 48 | 12 | 84 | 196 | 515~630 | 620~735 |
| 400A/3 | 430 | 298 | 240 | 233 | 335 | 105 | 160 | 210 | 180 | 9 | 43 | 65 | 35 | 205 | 48 | 12 | 84 | 196 | 515~630 | 620~735 |
| 630A/3 | 430 | 298 | 260 | 233 | 335 | 105 | 160 | 210 | 180 | 9 | 43 | 65 | 40 | 220 | 48 | 12 | 84 | 196 | 515~630 | 620~735 |
| 315A/4 | 490 | 358 | 240 | 233 | 335 | 105 | 160 | 270 | 180 | 9 | 43 | 65 | 32 | 205 | 48 | 12 | 84 | 196 | 515~630 | 620~735 |
| 400A/4 | 490 | 358 | 240 | 233 | 335 | 105 | 160 | 270 | 180 | 9 | 43 | 65 | 35 | 205 | 48 | 12 | 84 | 196 | 515~630 | 620~735 |
| 630A/4 | 490 | 358 | 260 | 233 | 335 | 105 | 160 | 270 | 180 | 9 | 43 | 65 | 40 | 220 | 48 | 12 | 84 | 196 | 515~630 | 620~735 |
| 1000A/3 | 580 | 445 | 316 | 280 | 424 | 105 | 165 | 353 | 220 | 11 | 47 | 120 | 60 | 236 | 66 | 12 | 108 | 253 | 605~720 | 750~865 |
| 1250A/3 | 580 | 445 | 356 | 280 | 424 | 105 | 165 | 353 | 220 | 11 | 47 | 120 | 70 | 246 | 66 | 12 | 108 | 253 | 605~720 | 750~865 |
| 1600A/3 | 580 | 445 | 356 | 280 | 424 | 105 | 165 | 353 | 220 | 11 | 47 | 120 | 80 | 246 | 66 | 12 | 108 | 253 | 605~720 | 750~865 |
| 1000A/4 | 700 | 565 | 316 | 280 | 424 | 105 | 165 | 473 | 220 | 11 | 47 | 120 | 60 | 236 | 66 | 12 | 108 | 253 | 605~720 | 750~865 |
| 1250A/4 | 700 | 565 | 356 | 280 | 424 | 105 | 165 | 473 | 220 | 11 | 47 | 120 | 70 | 246 | 66 | 12 | 108 | 253 | 605~720 | 750~865 |
| 1600A/4 | 700 | 565 | 356 | 280 | 424 | 105 | 165 | 473 | 220 | 11 | 47 | 120 | 80 | 246 | 66 | 12 | 108 | 253 | 605~720 | 750~865 |

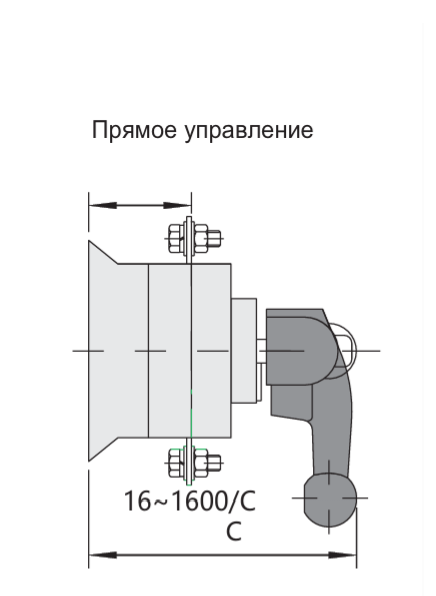

Прямое управление

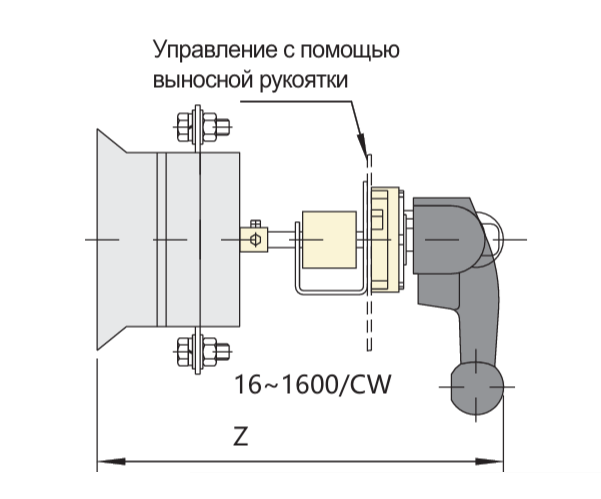

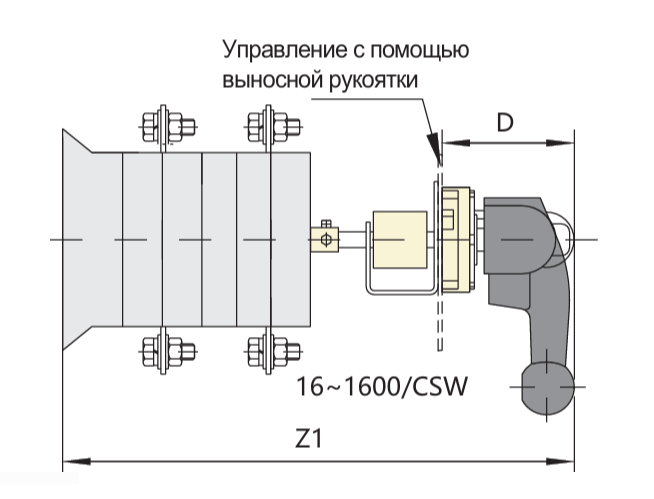

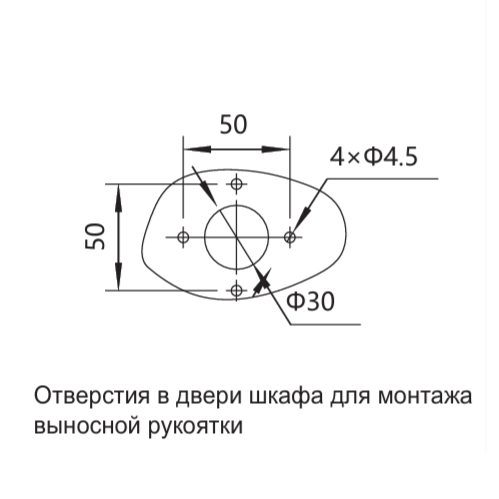

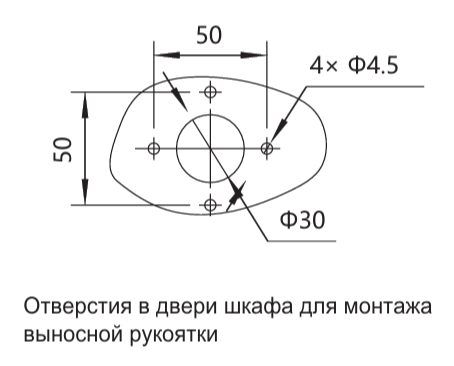

Управление с помощью выносной рукояти

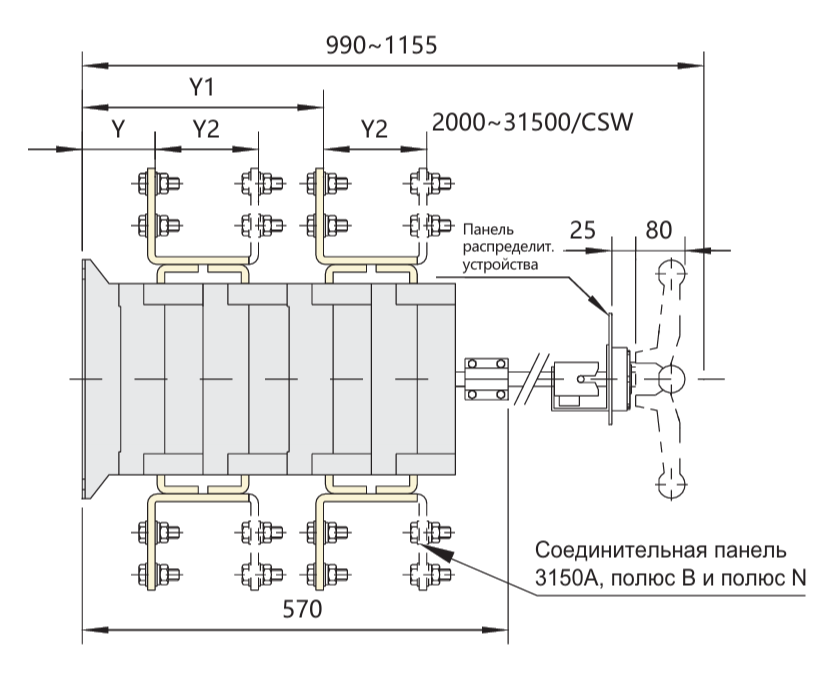

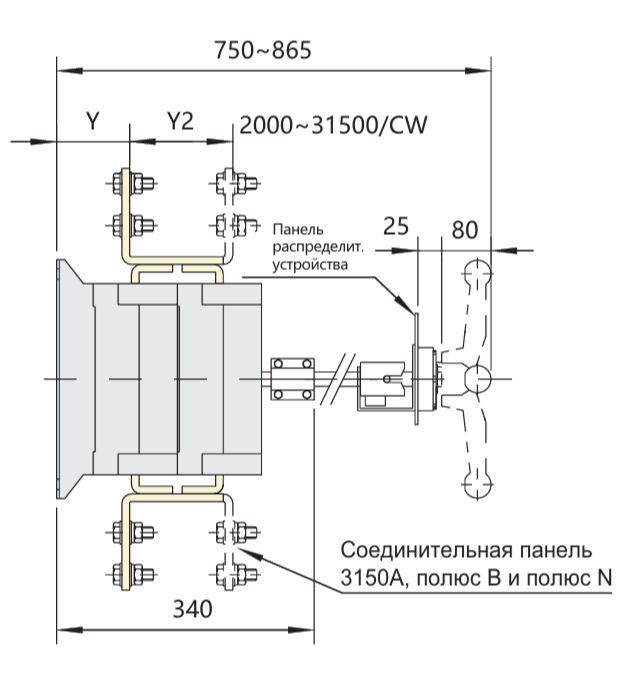

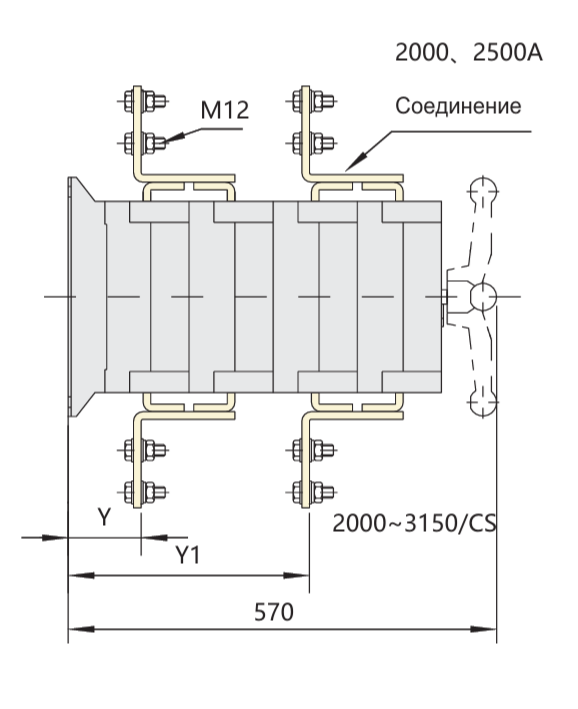

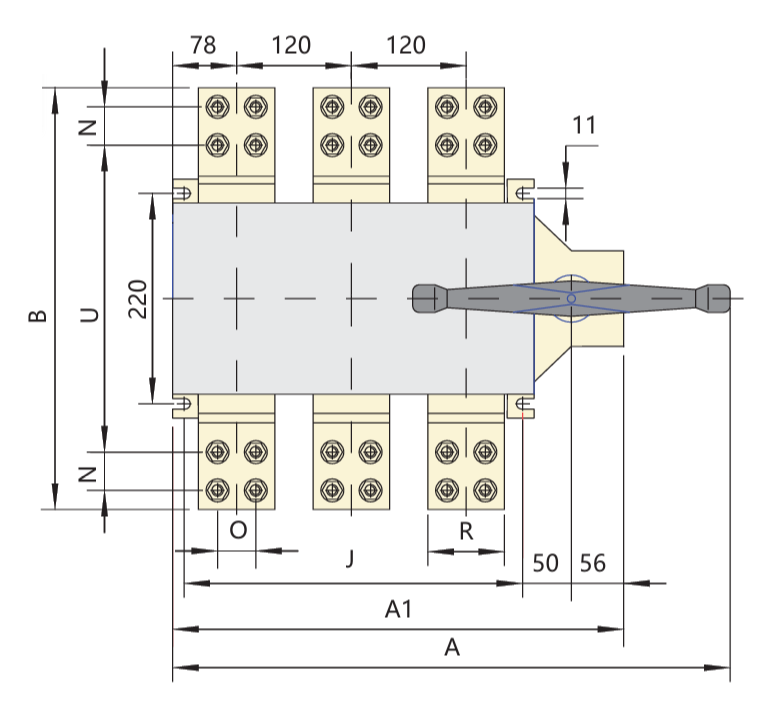

| Исполнение | NH40-XXС NH40-XX/CS Габаритные и установочные размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ток/кол-во полюсов | A | A1 | B | R | J | U | O | V | N | Y | Y1 | Y2 |
| 2000A/3 | 580 | 472 | 440 | 80 | 353 | 310 | 40 | 72 | 40 | 105 | 335 | - |
| 2500A/3 | 580 | 472 | 440 | 80 | 353 | 310 | 40 | 72 | 40 | 72 | 335 | - |
| 3150A/3 | 580 | 472 | 510 | 120 | 353 | 360 | 50 | 72 | 50 | 105 | 335 | 105 |
| 2000A/4 | 700 | 592 | 440 | 80 | 573 | 310 | 40 | 71 | 40 | 105 | 335 | - |
| 2500A/4 | 700 | 592 | 440 | 80 | 473 | 310 | 40 | 71 | 40 | 105 | 335 | - |
| 3150A/4 | 700 | 592 | 510 | 120 | 473 | 360 | 50 | 71 | 50 | 105 | 335 | 105 |
1. Перекидной разъединитель - 1шт.
2. Вспомогательный контакт - 1шт.
3. Выносная рукоятка управления - 1шт. (только в исполнении с W)
4. Паспорт - 1шт.
1. Температура эксплуатации и хранения от -5 до +40 °C; среднее значение в течение 24 часов не должно превышать +35 °C;
2. Относительная влажность: ≤ 50% при +40 °C, ≤ 90% при +20 °C.
3. Высота над уровнем моря: ≤ 2000 м.
4. Степень загрязнения: 3.
5. Рабочая атмосфера: не должна содержать опасных газов и/или паров, проводящей или взрывоопасной пыли. Не допускается высокий уровень механических вибраций.
