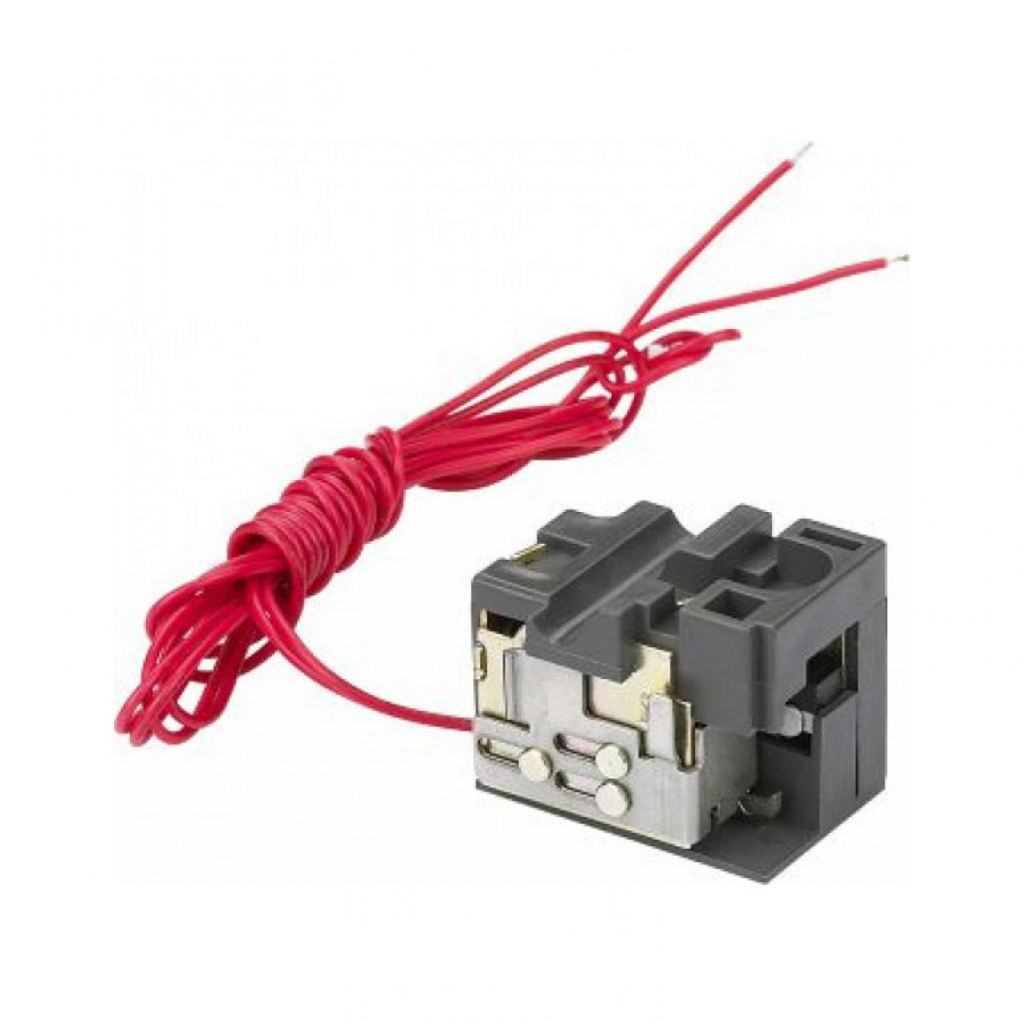

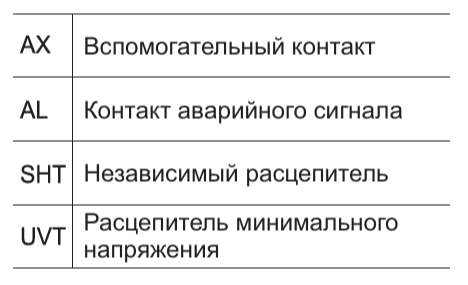

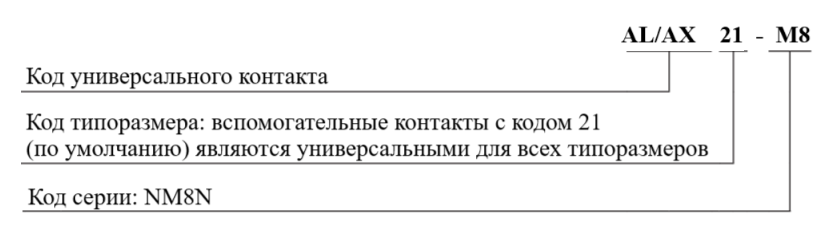

Универсальный контакт AL/AX (Аксессуары для NM8, NM8S)

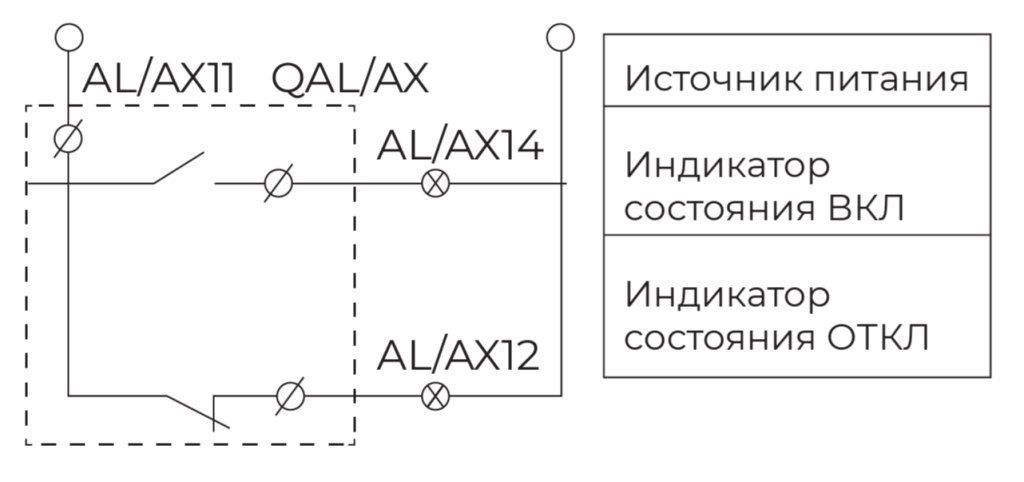

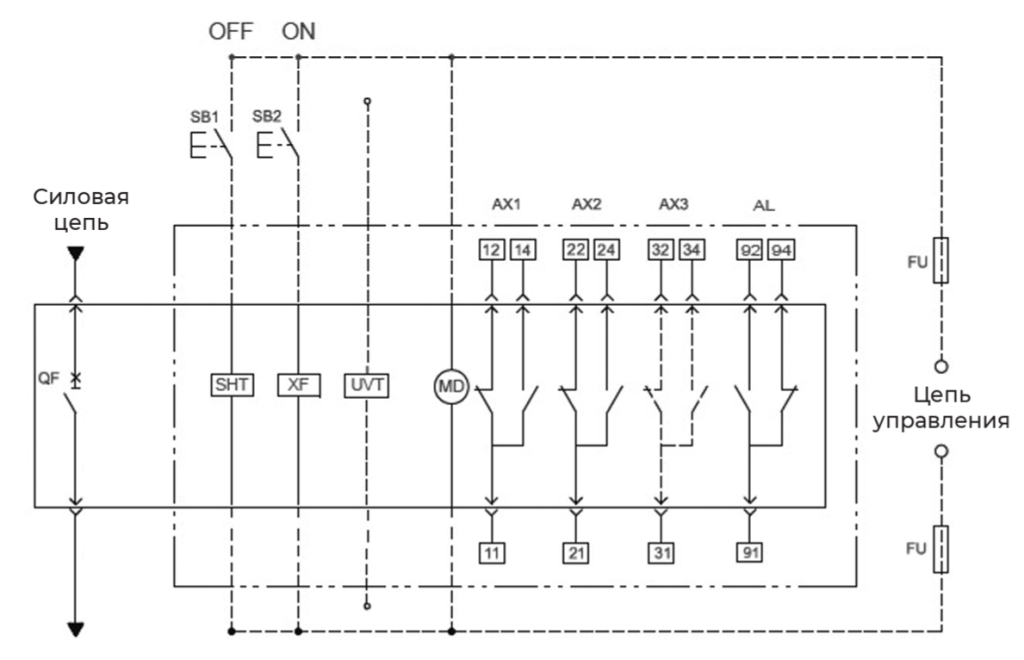

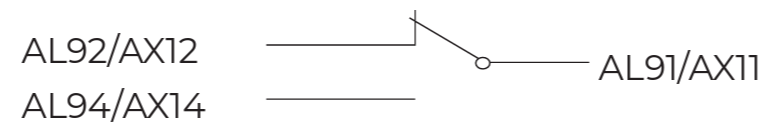

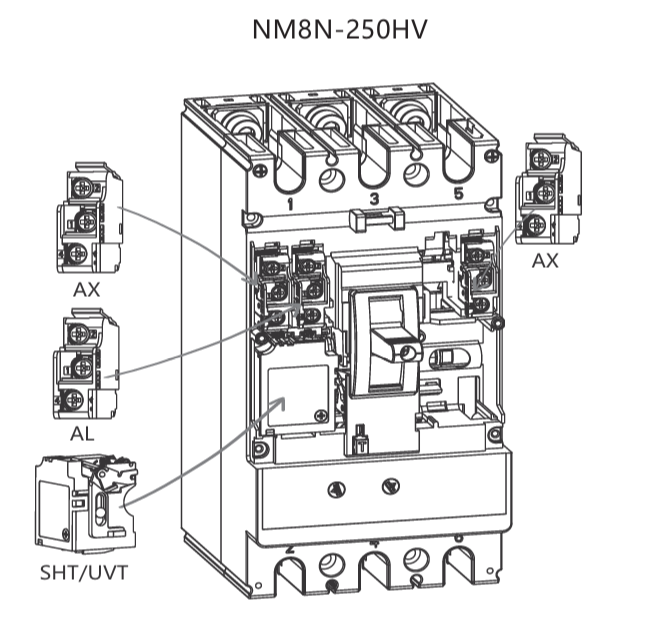

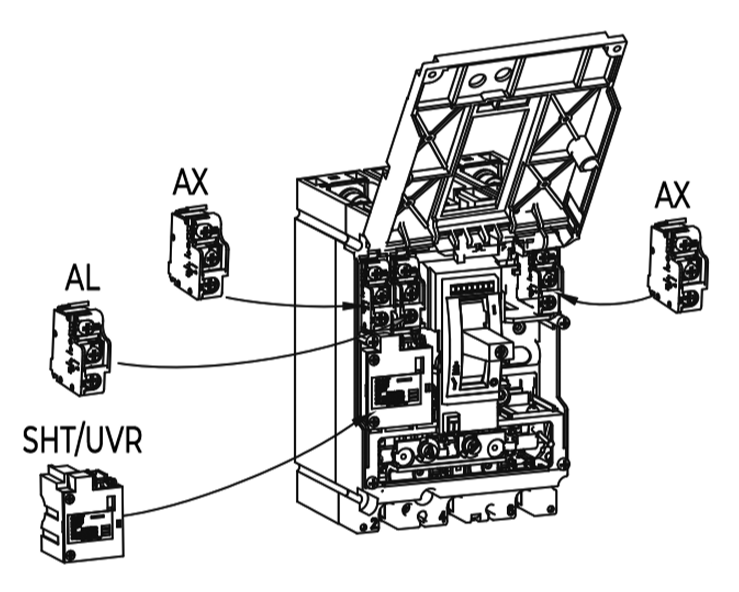

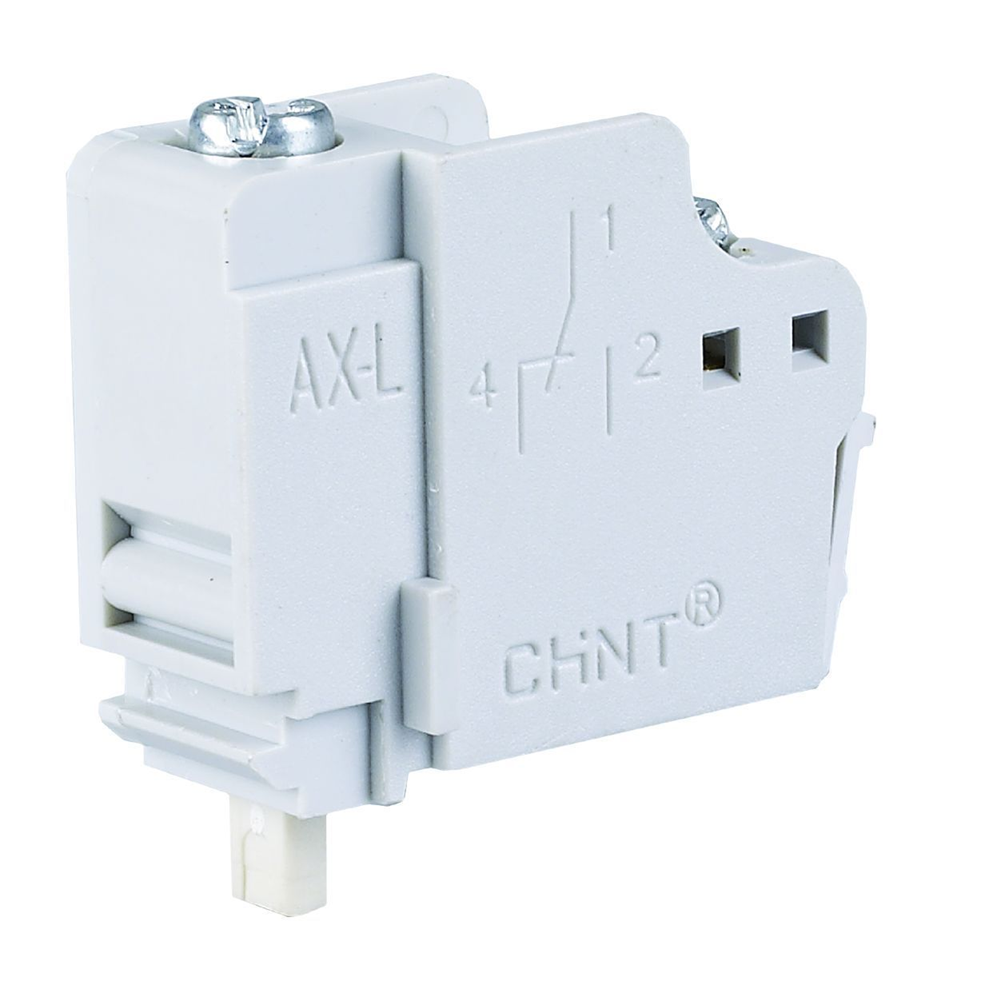

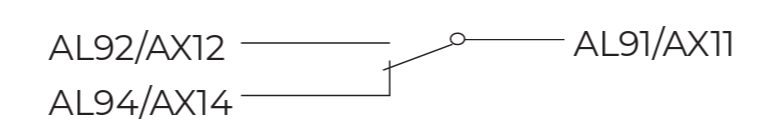

Универсальный контакт AL/AX предназначен для дистанционной индикации состояния включен или отключен (вручную или автоматически) автоматического выключателя.

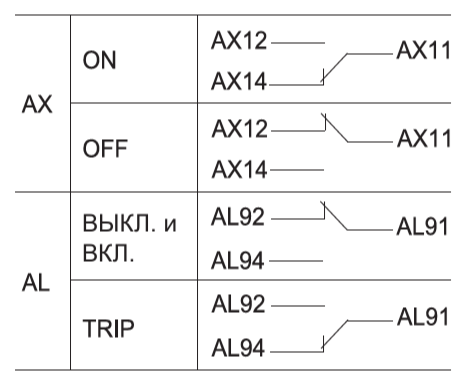

Автоматический выключатель находится в состоянии «отключен» |
|
Автоматический выключатель находится в состоянии «включен» |
|
Номинальное напряжение, В | Номинальный ток, A | |
---|---|---|
AC-15 | DC-13 | |
110АС | 5 | - |
230АС | 4 | - |
400АС | 2 | - |
110DC | - | 0,25 |
220DC | - | 0,25 |

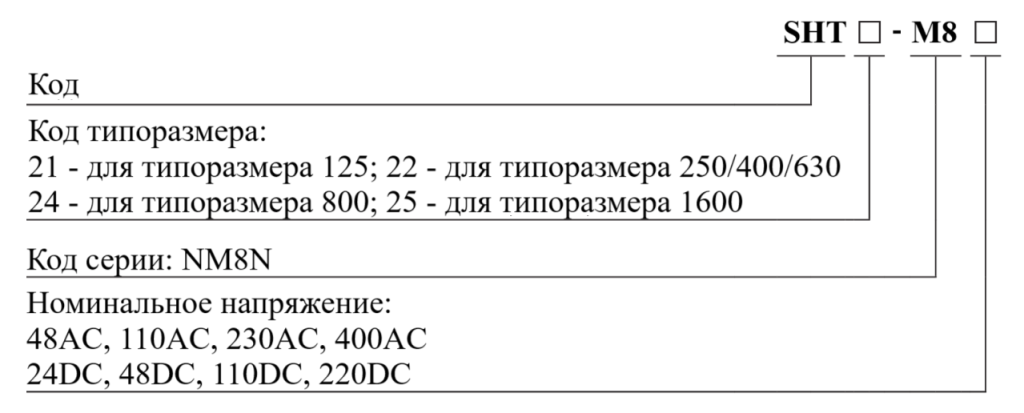

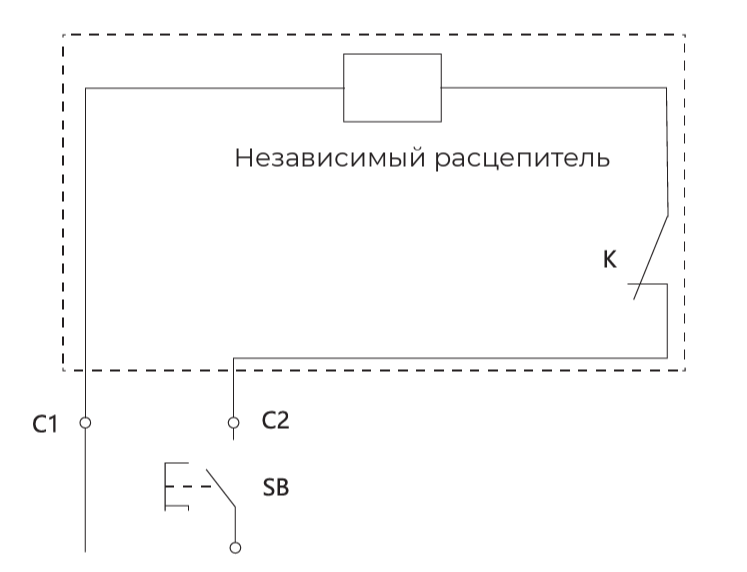

Независимый расцепитель срабатывает в зависимости от электрических сигналов, разрешая дистанционное и автоматическое управление автоматическими выключателями, когда напряжение равно любому значению в диапазоне от 70 до 110% относительно номинального напряжения питания цепей управления.
Типоразмер | Потребляемая мощность, Вт | |||||||
---|---|---|---|---|---|---|---|---|
48AC | 110AC | 230AC | 400AC | 24DC | 48DC | 110DC | 220DC | |
125 А | 2,2 | 2,2 | 2 | 2,5 | 2,5 | 2,2 | 2,2 | 2 |
250A, 400A, 630A | 2,3 | 2,5 | 2,2 | 2,5 | 2,2 | 2,5 | 2,5 | 2,5 |
800 А | 2,3 | 2,5 | 2,2 | 2,5 | 2,2 | 2,5 | 2,5 | 2,5 |
1600 A | 110 | 195 | 480 | 560 | 230 | 110 | 95 | 160 |
Может находиться под напряжением длительное время. Время срабатывания: импульсный режим ≥ 20 мс, ≤ 60 мс.
Примечание: при питания цепи управления независимого расцепителя напряжением 24 В пост. тока, максимальная длина медного провода (каждого из двух проводов) должна соответствовать значениям, приведенным в следующей таблице.
Номинальное напряжение цепи управления Us (24 В пост. тока) | Сечение провода | |
---|---|---|
1,5 мм2 | 2,5 мм2 | |
100% Us | 150 м | 250 м |
85% Us | 100 м | 160 м |

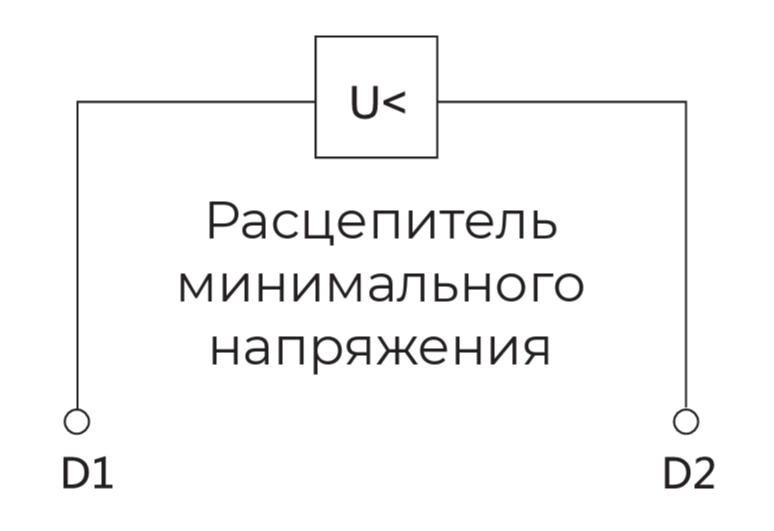

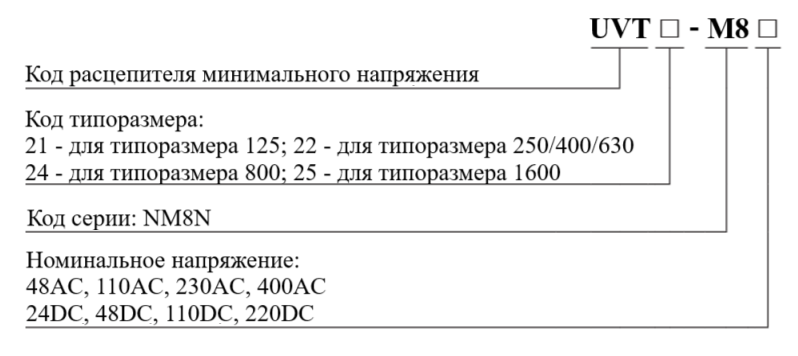

Расцепитель минимального напряжения UVT обеспечивает защиту при снижении напряжения. Он размыкает контакты автоматического выключателя при слишком низком напряжении питания и тем самым реализует защиту электрического оборудования.
▶ Когда напряжение питания снижается (даже медленно) до 70…35% от номинального значения питания цепей управления, расцепитель выдает сигнал на отключение автоматического выключателя.
▶ Когда напряжение питания восстанавливается или превышает 85% от номинального значения питания цепей управления расцепителем минимального напряжения, автоматический выключатель может быть повторно включен.
▶ Когда напряжение питания составляет менее 35% от номинального напряжения питания управления, расцепитель блокирует возможность включения автоматического выключателя, как ручного по месту, так и дистанционно электрически.
Типоразмер | Потребляемая мощность, Вт | |||||||
---|---|---|---|---|---|---|---|---|
48AC | 110AC | 230AC | 400AC | 24DC | 48DC | 110DC | 220DC | |
125 А | 1,6 | 1,6 | 2 | 3 | 1,2 | 1,6 | 2 | 2,2 |
250A, 400A, 630A | 1,5 | 1,5 | 2,2 | 3 | 0,8 | 1,5 | 2 | 2,5 |
800 А | 1,5 | 1,5 | 2,2 | 3 | 0,8 | 1,5 | 2 | 2,5 |
1600 A | 2,6 | 2,2 | 1,7 | 0,7 | 2,8 | 2,5 | 2,2 | 1,8 |
Может находиться под напряжением длительное время. Время срабатывания: импульсный режим ≥ 20 мс, ≤ 60 мс.

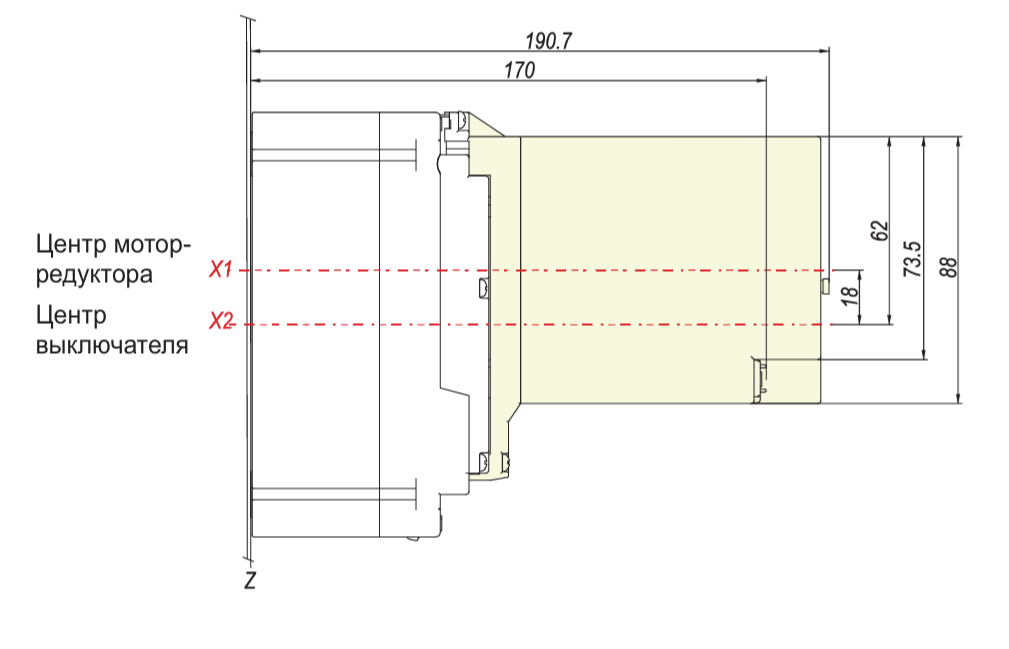

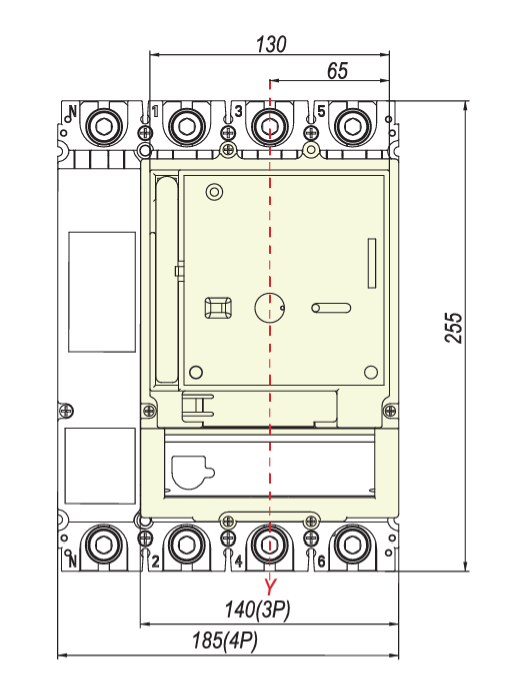

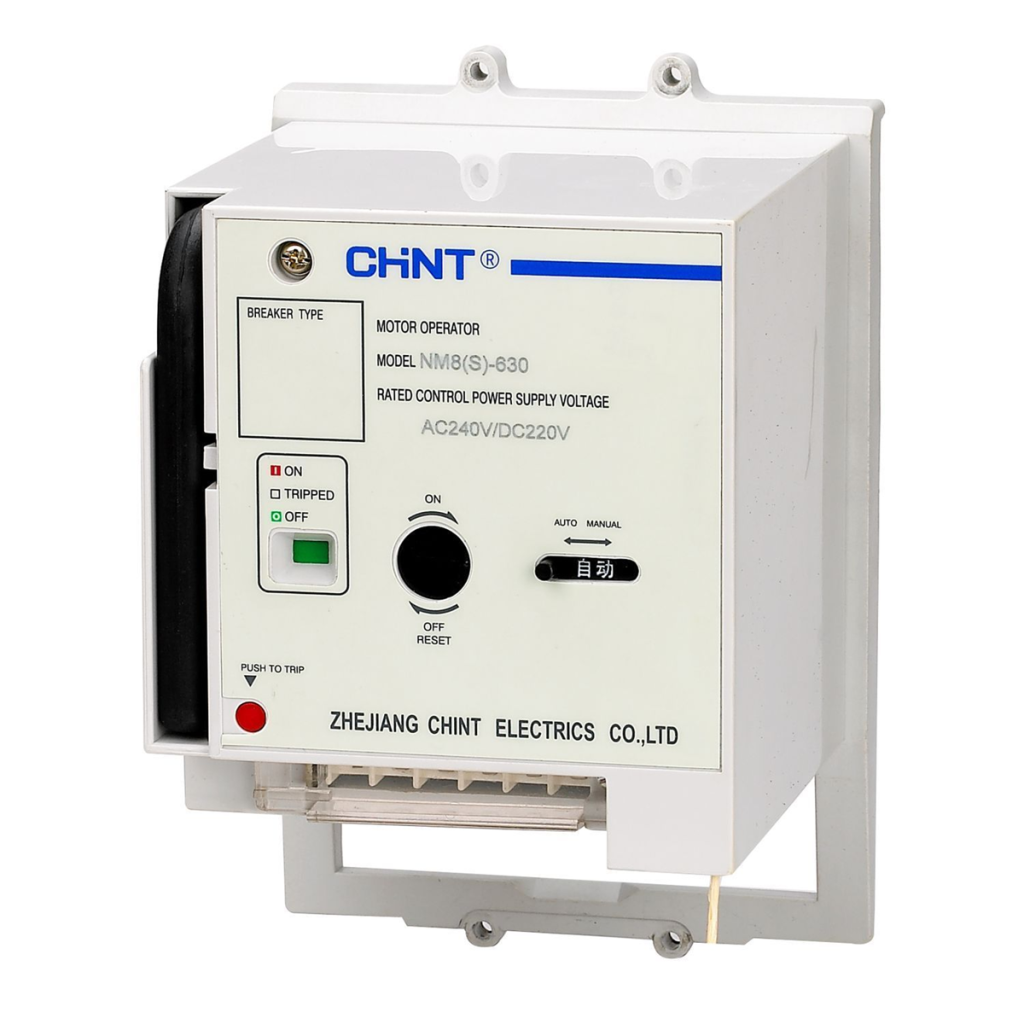

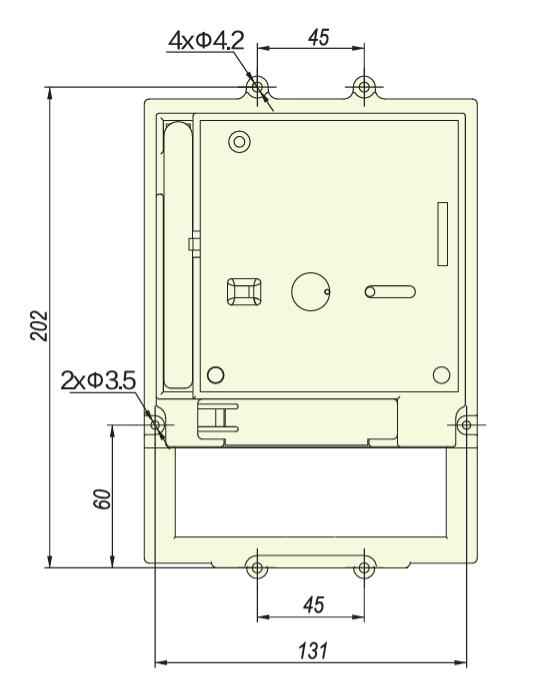

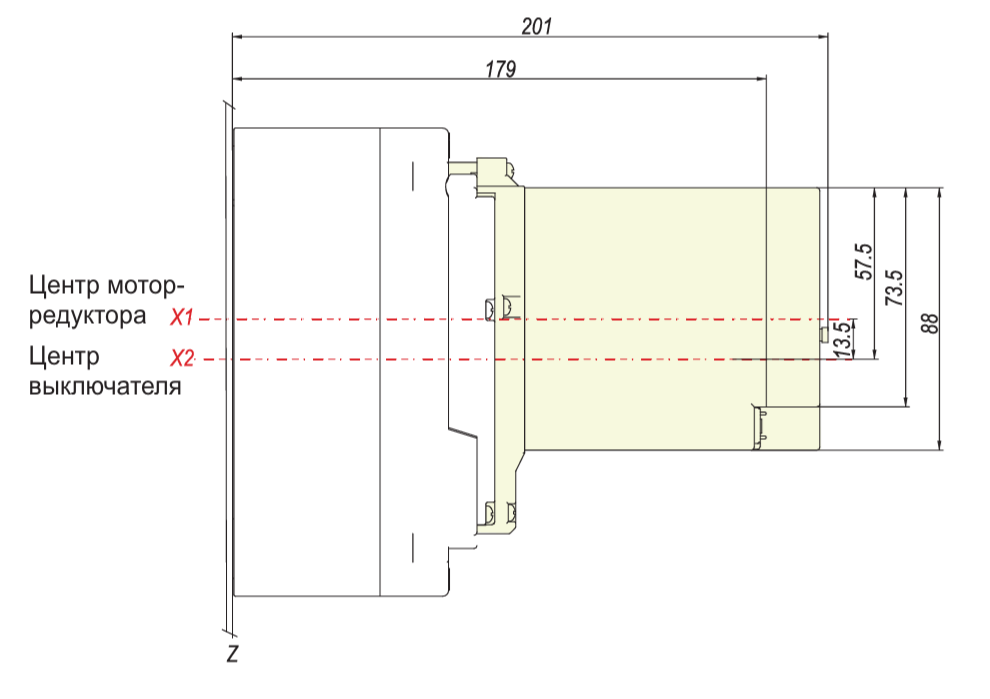

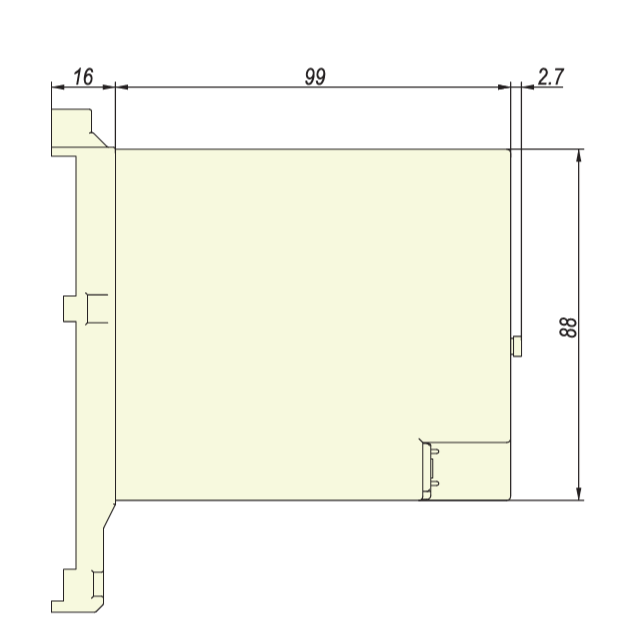

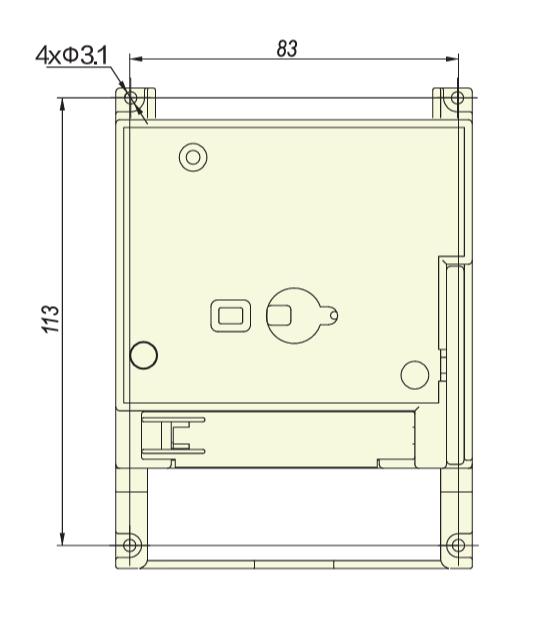

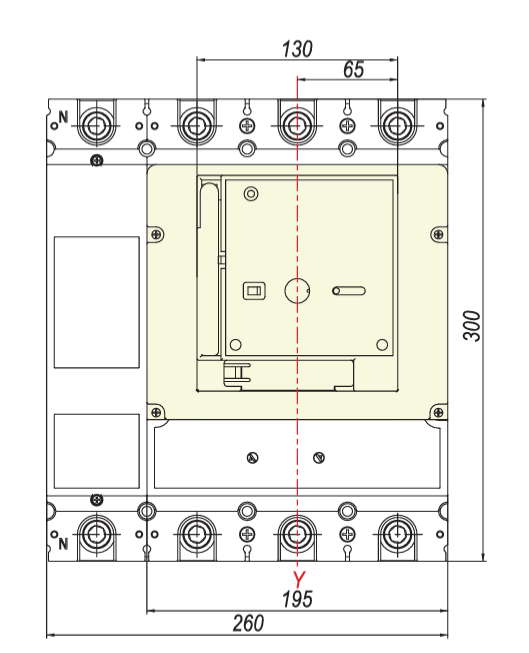

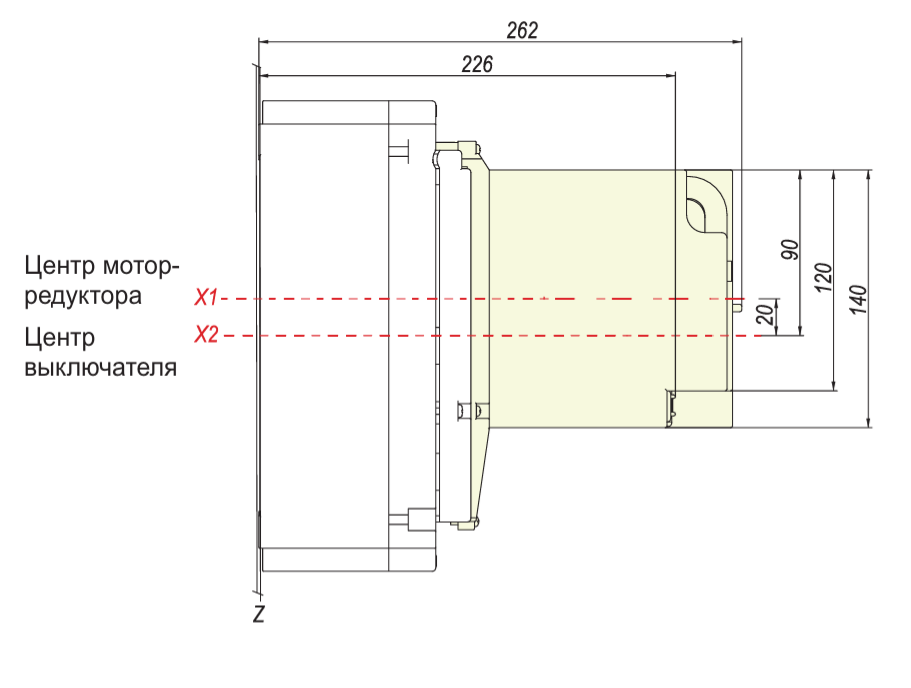

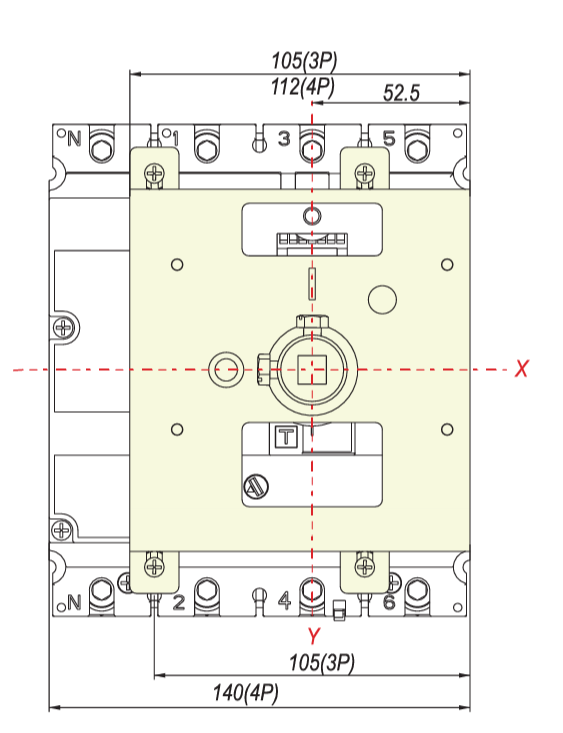

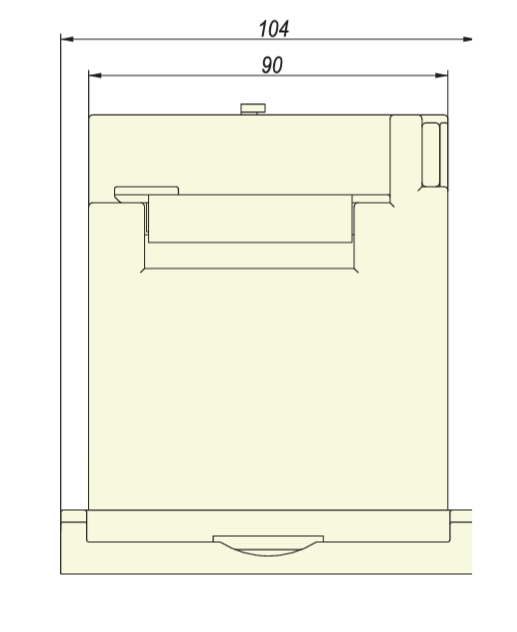

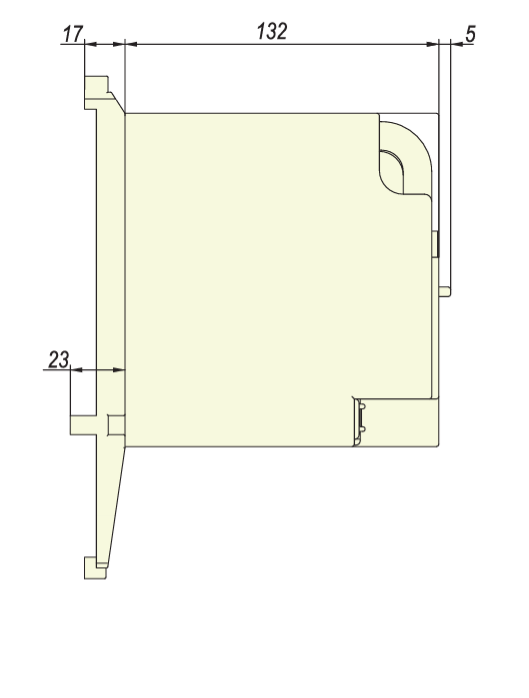

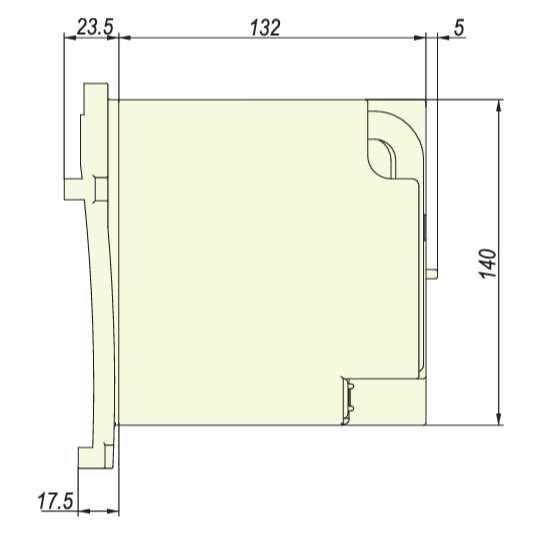

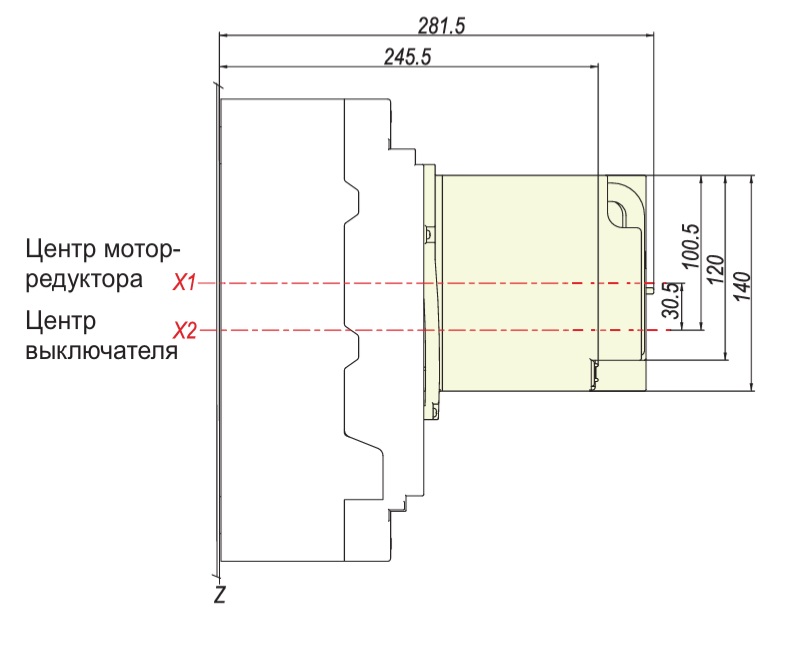

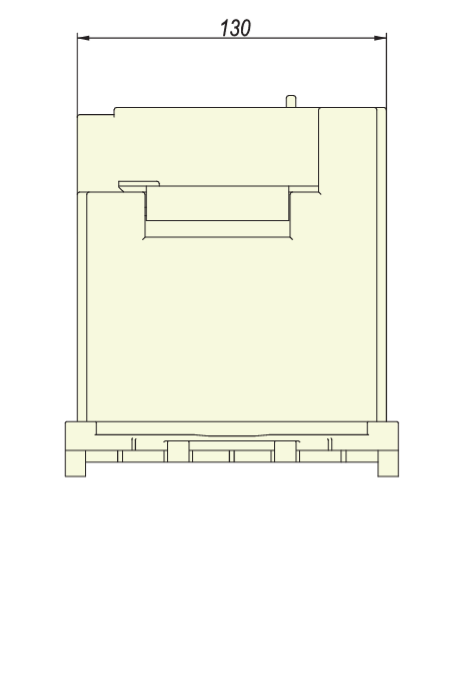

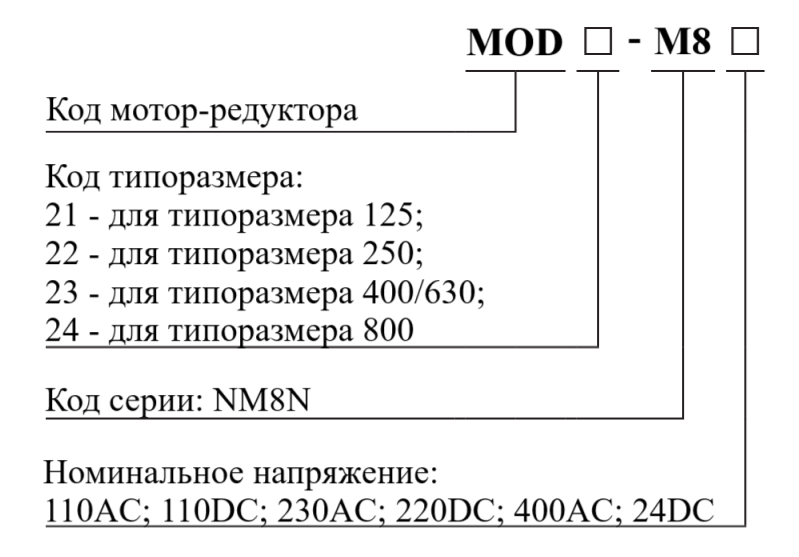

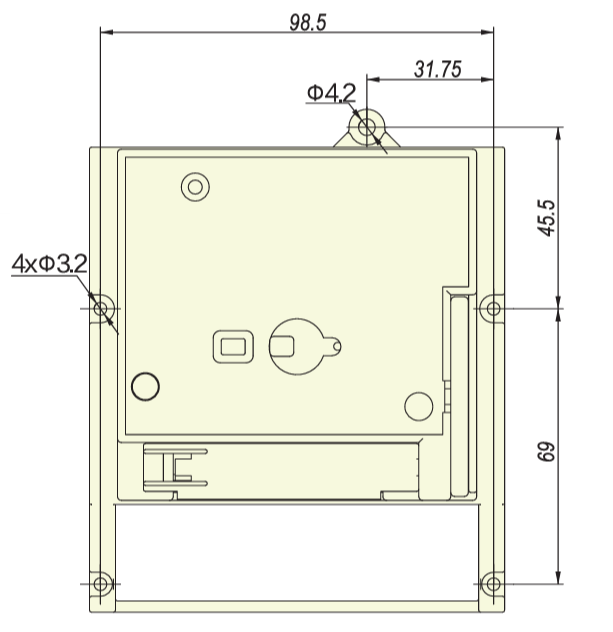

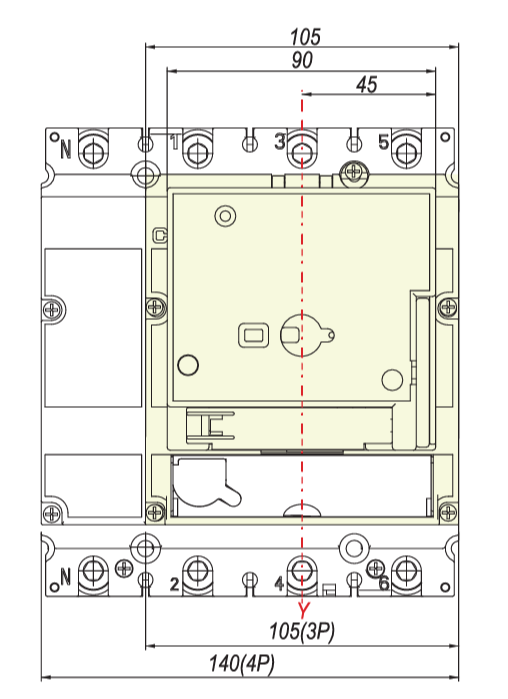

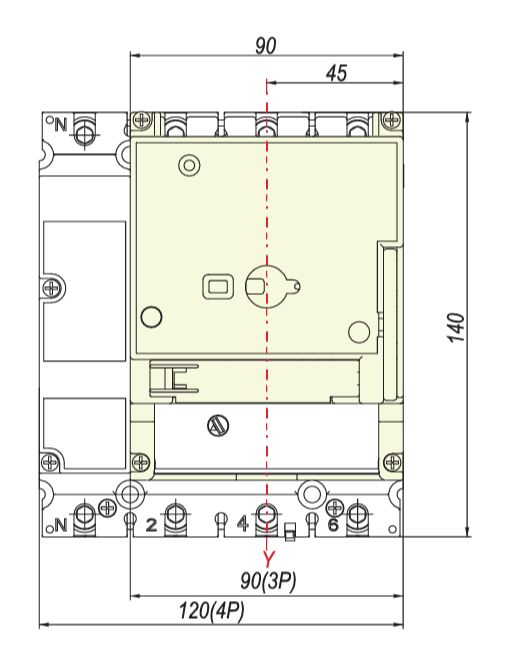

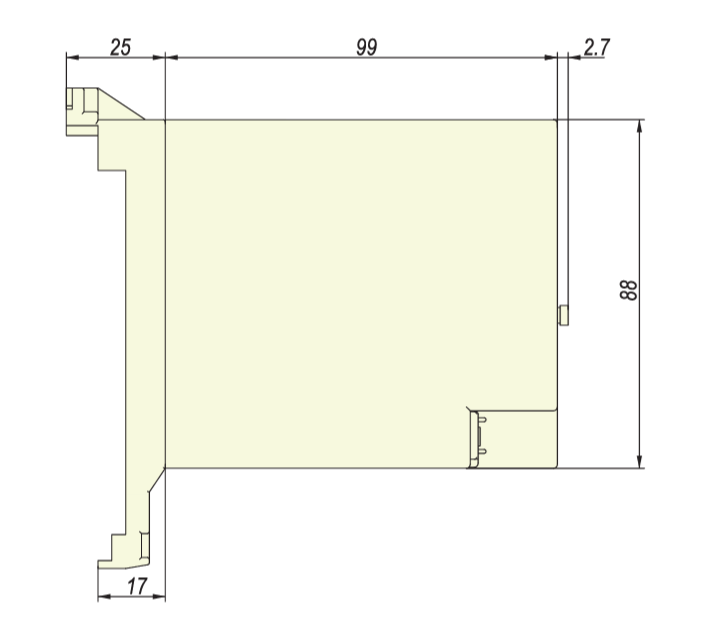

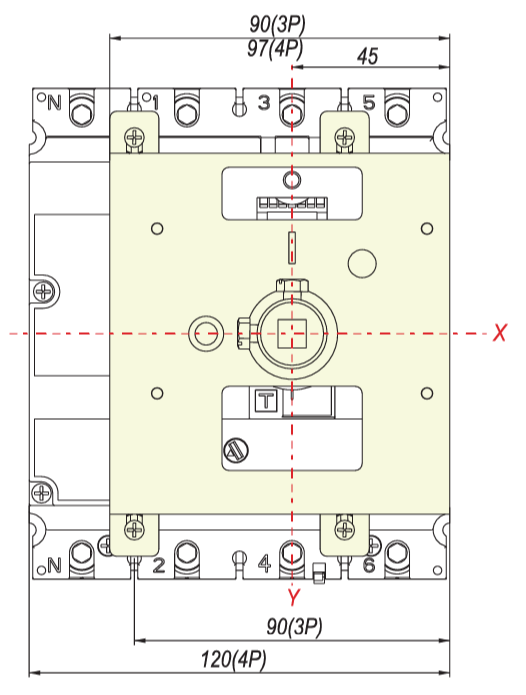

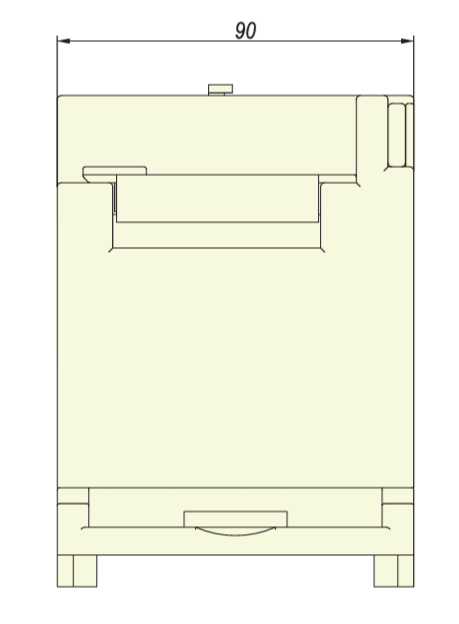

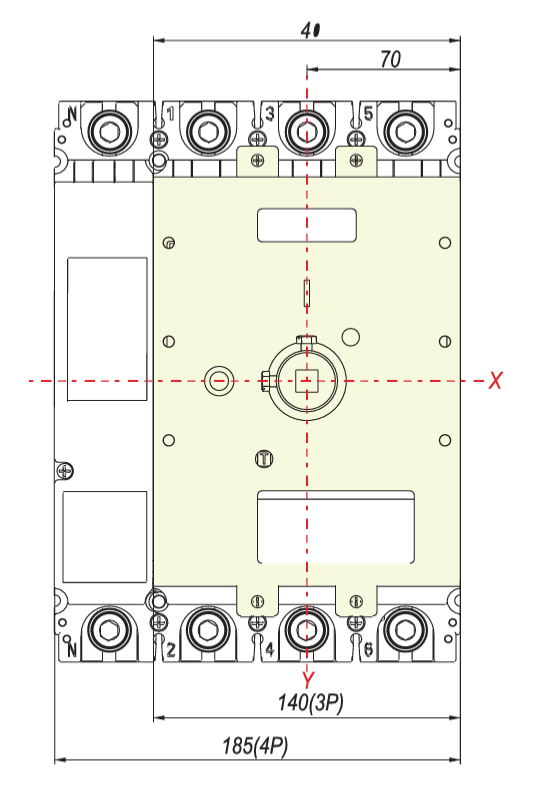

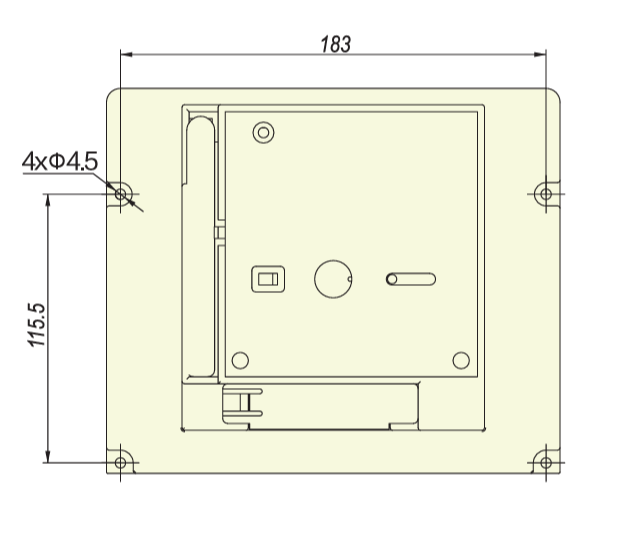

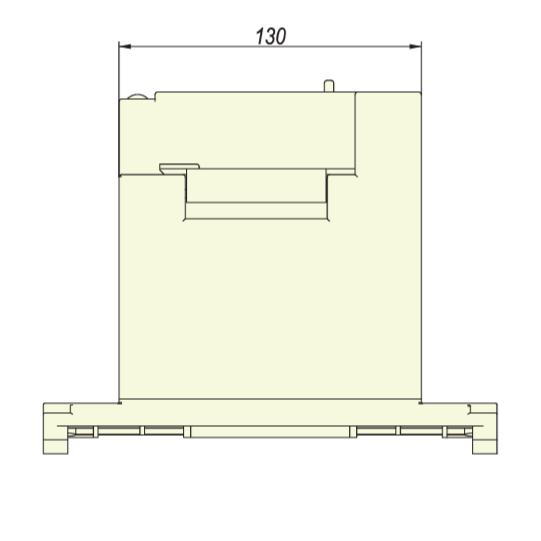

Мотор-редуктор MD применяется для дистанционного включения/отключения/повторного включения автоматического выключателя, а также применения в системах ввода резерва.
Основные характеристики
▶Ручной и дистанционный режим управления выключателем
▶Индикация отключения: OFF (отключен), ON (включен) и TRIPPED (сработал по аварии)
▶Свободное срабатывание автоматического выключателя
▶Степень защиты IP40
Ручное управление
Переведите переключатель manual / auto («ручной/автоматический режим») в положение ручного управления и вращайте ручку управления для включения или выключения автоматического выключателя.
Автоматический режим работы
Переведите переключатель manual/auto («ручной/автоматический режим») в положение автоматического управления и нажмите дистанционно расположенную кнопку для включения или отключения выключателя.
Автоматическое включение или отключение с импульсным или самоблокирующимся сигналом Надежное включение и отключение выключателя при напряжении управления в диапазоне от 85 до 110% Un
Примечание: мотор-редуктор для типоразмера 1600 применяется для автоматических выключателей и выключателей-разъединителей, он собирается и устанавливается только на заводе-изготовителе.
Типоразмер | Номинальное рабочее напряжение | Срок службы (количество переключений) | Потребляемая мощность | Ток срабатывания | Продолжительность включения | Продолжительность отключения | Минимальная длительность импульса ВКЛ/ОТКЛ |
---|---|---|---|---|---|---|---|
125А, 250А |
110AC, 230AC, 400AC, 24DC, 110DC, 220DC |
10000 | 150 ВA | ≥ 3 A | ≤ 500 мс | ≤ 500 мс | |
400А, 630А | 8000 | 300 ВA | ≥ 3 A | ≤ 500 мс | ≤ 500 мс | ||
800А | 4000 | 300 ВA | ≥ 3 A | ≤ 1000 мс | ≤ 1000 мс | 300 мс | |
1600А | 3000 | 450 ВA | ≥ 6 A | ≤ 35 мс | ≤ 35 мс | 500 мс |

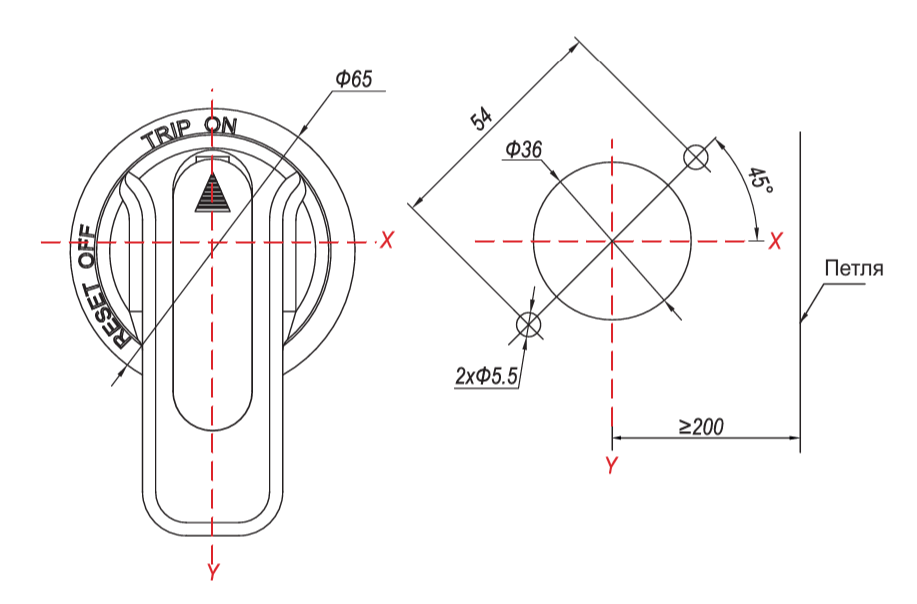

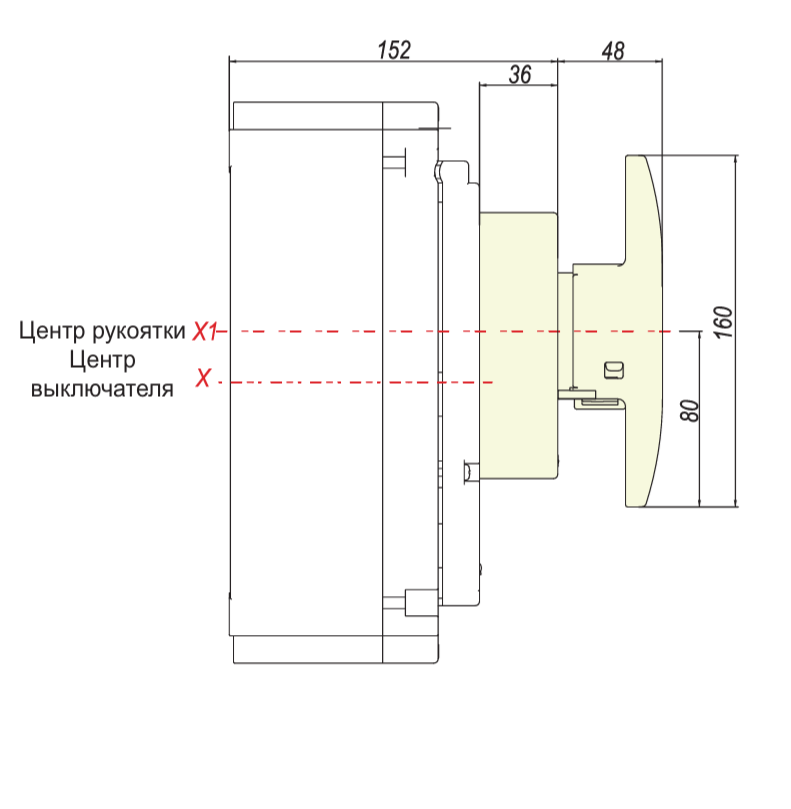

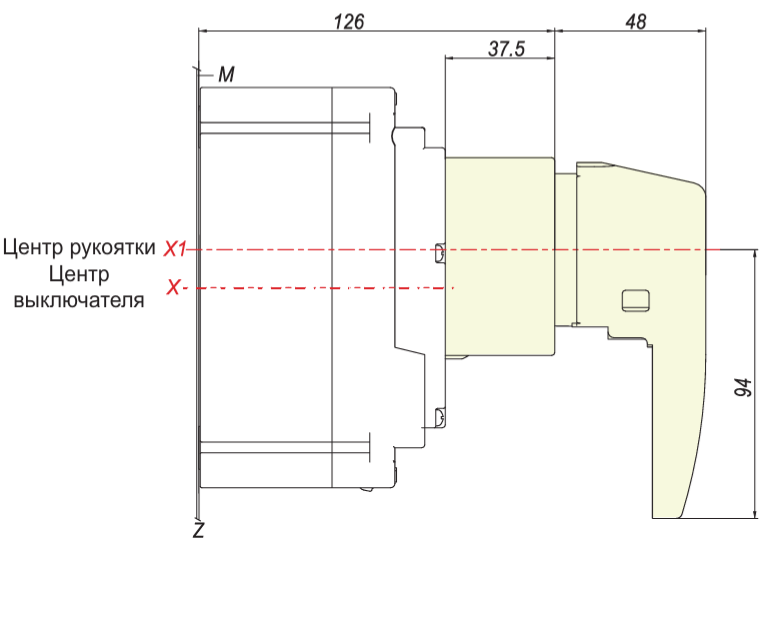

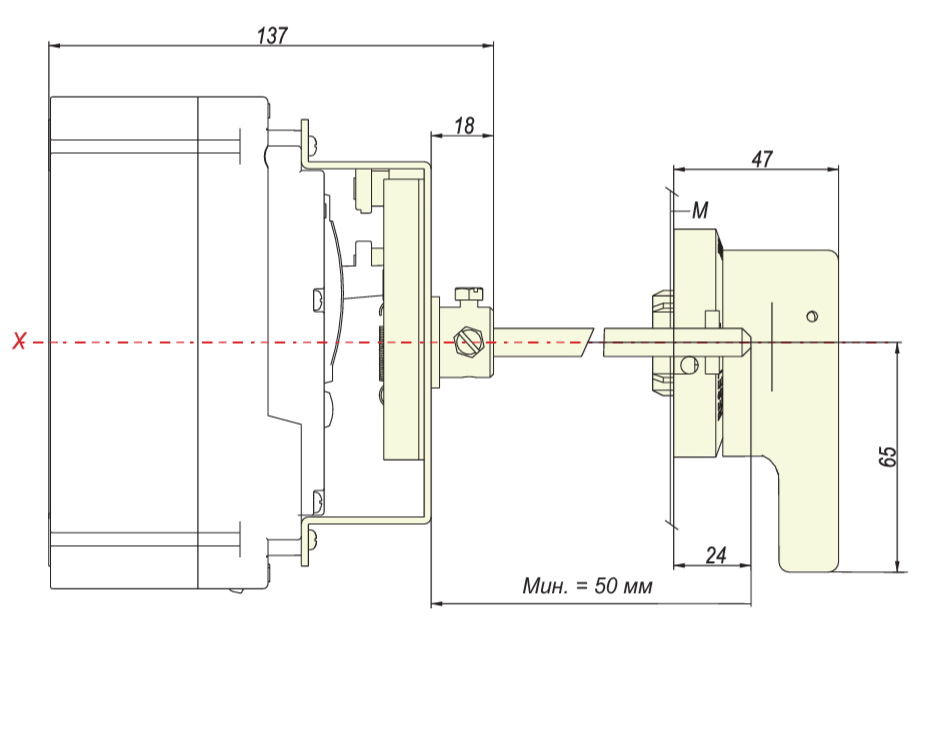

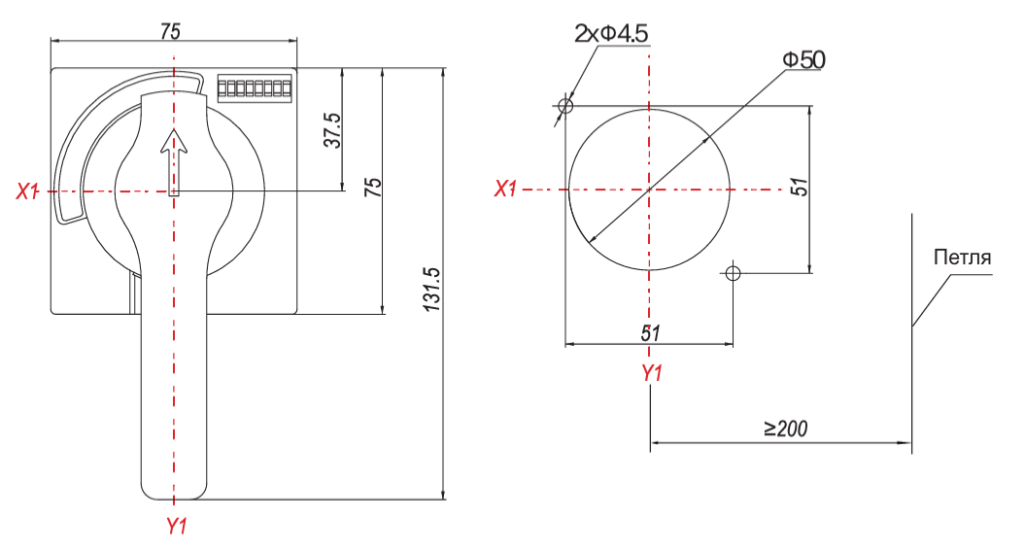

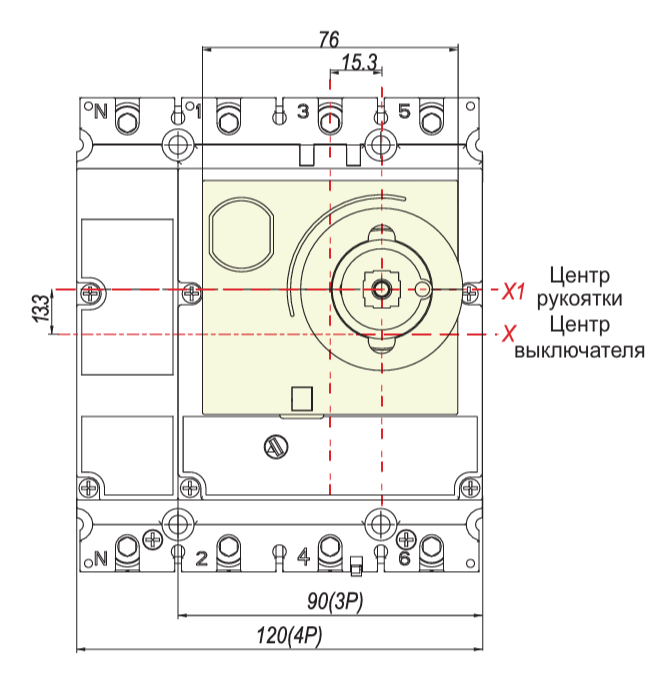

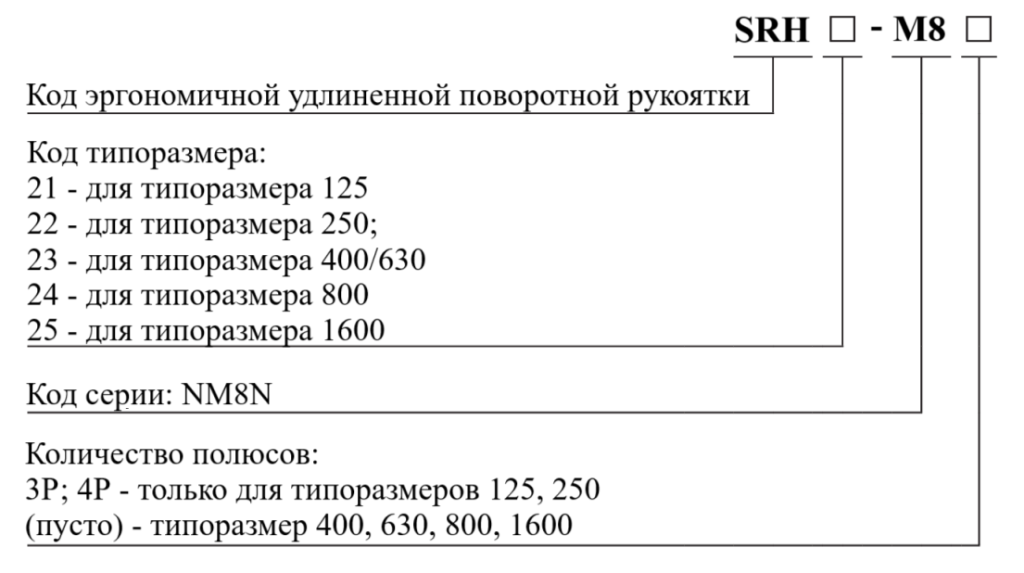

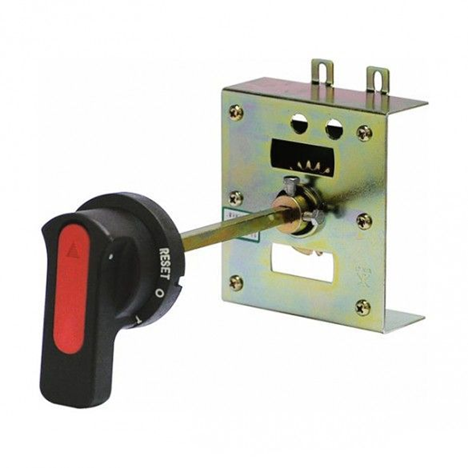

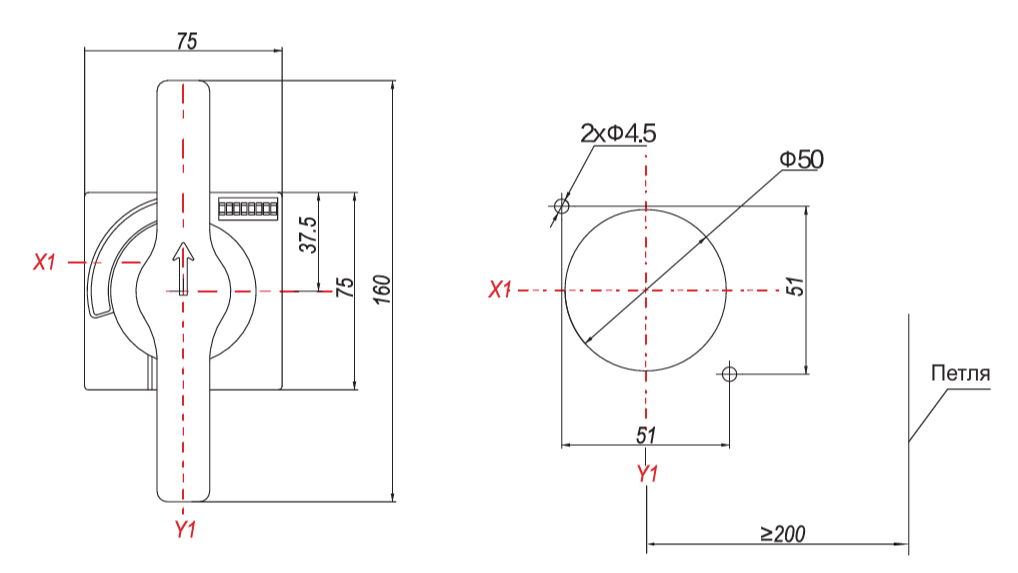

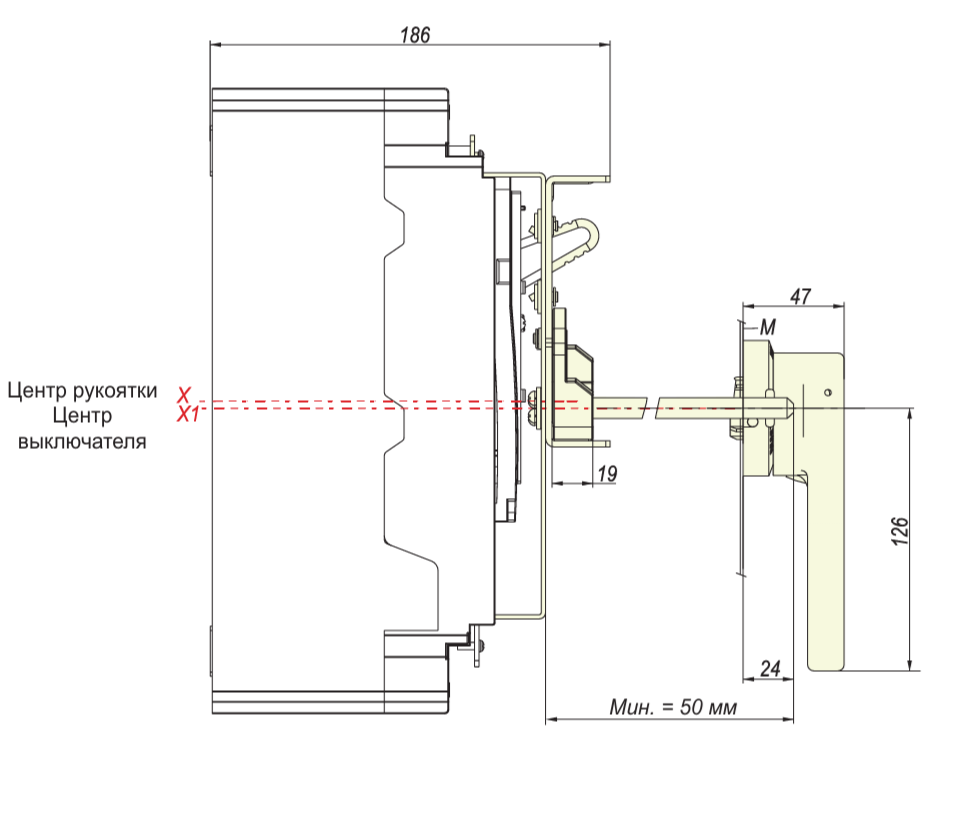

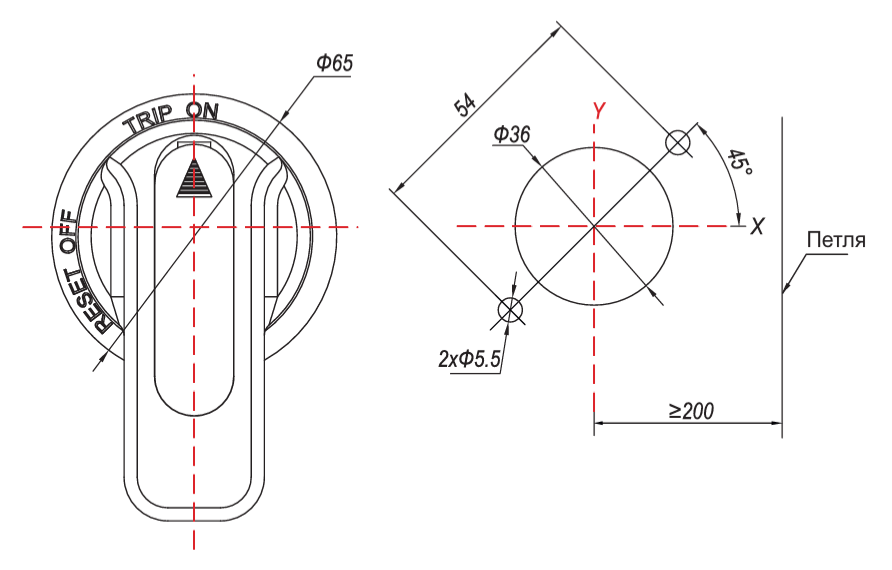

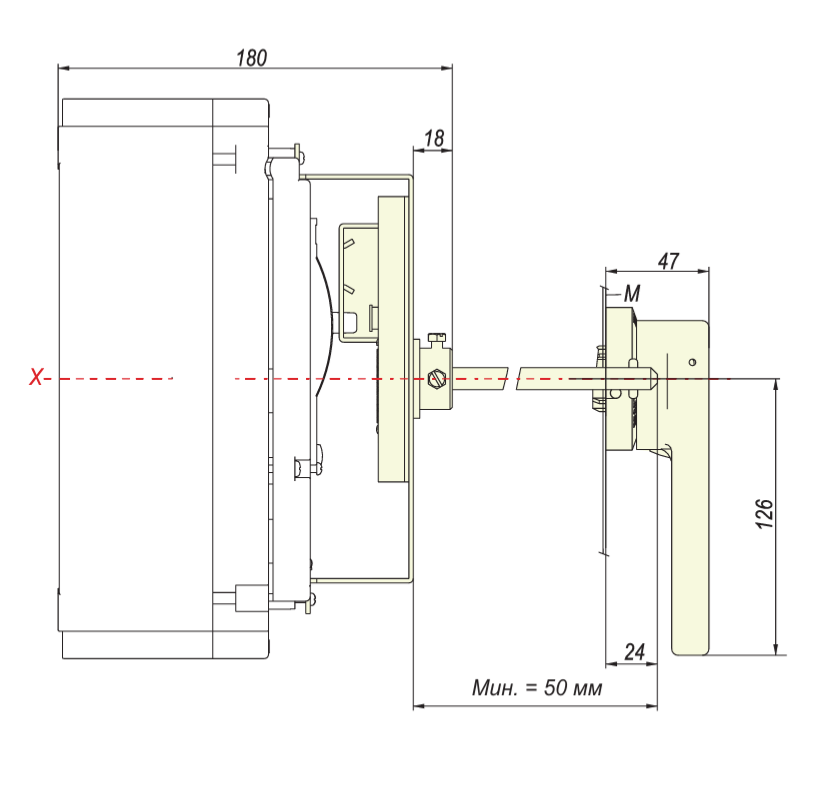

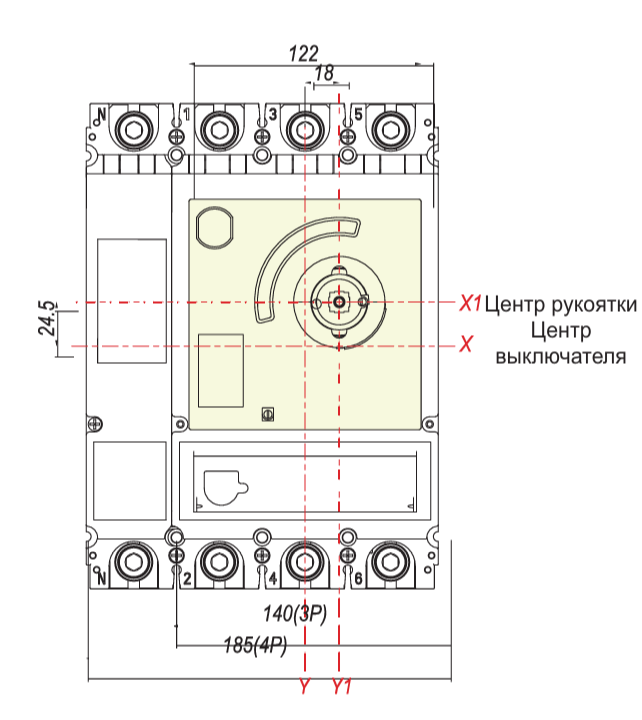

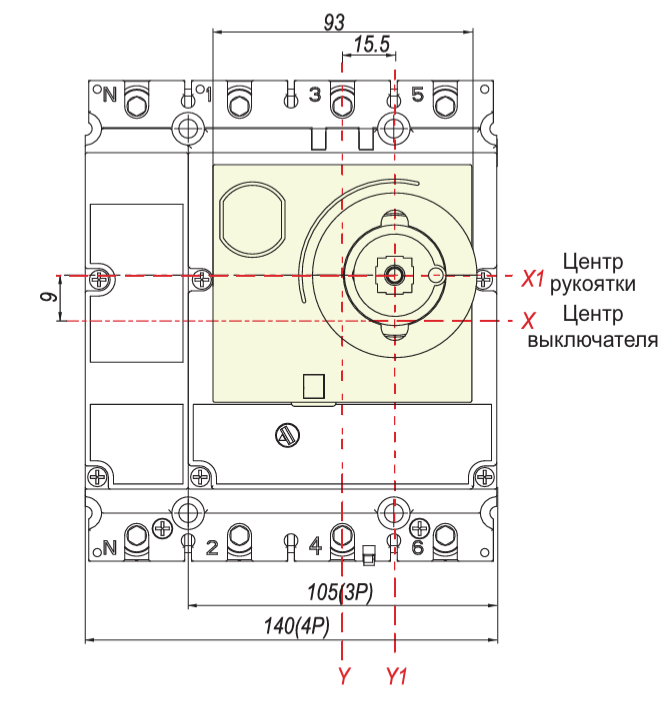

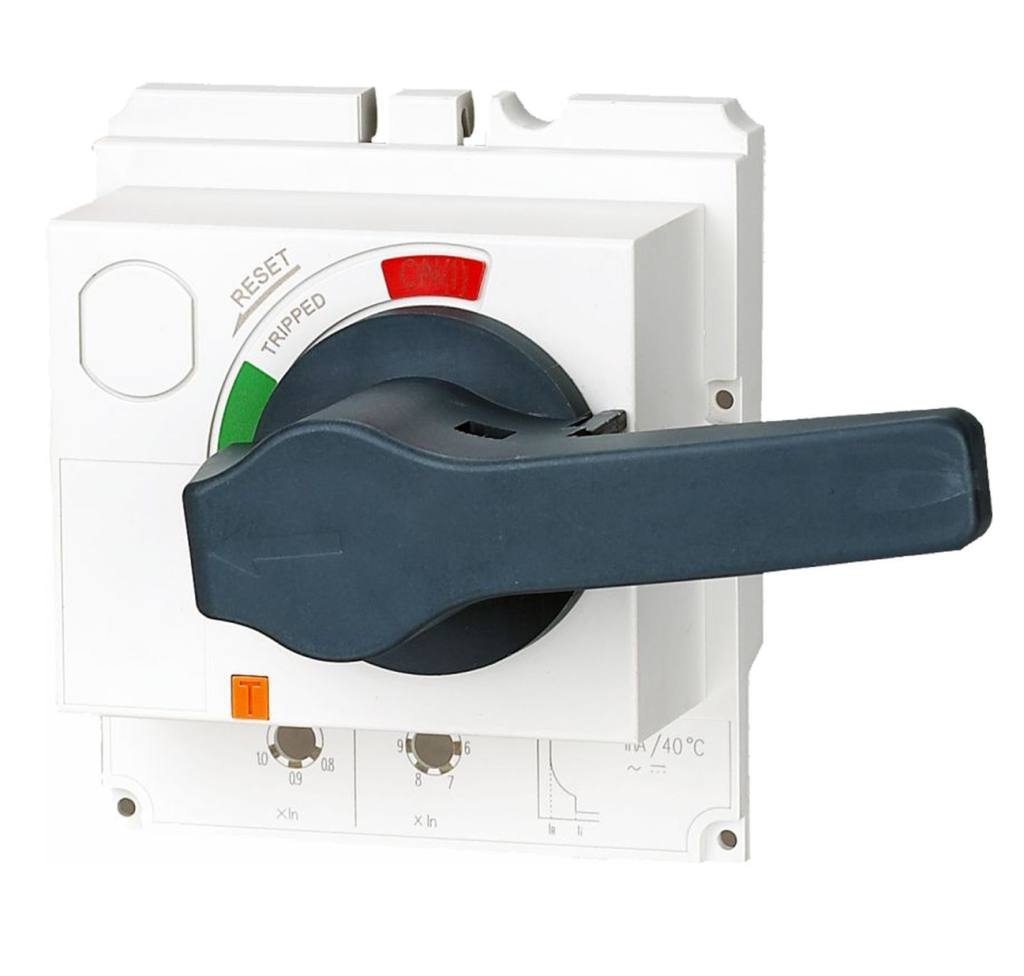

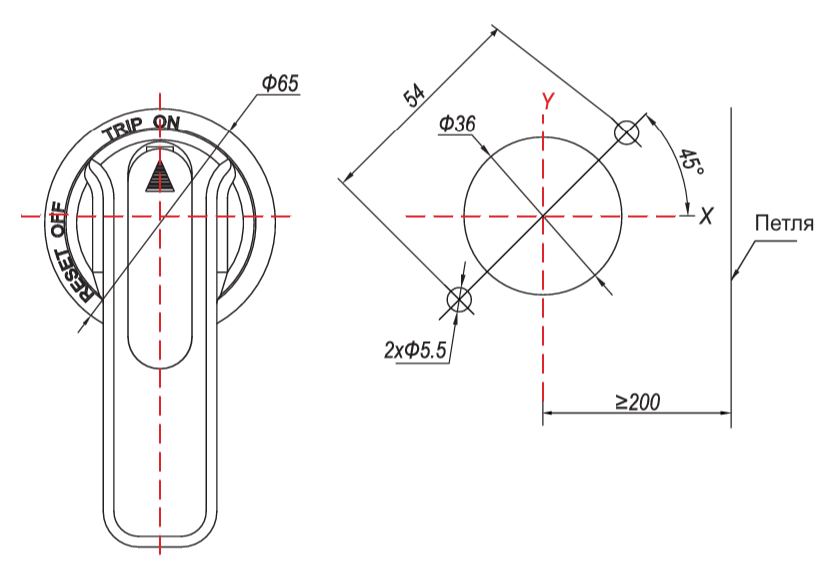

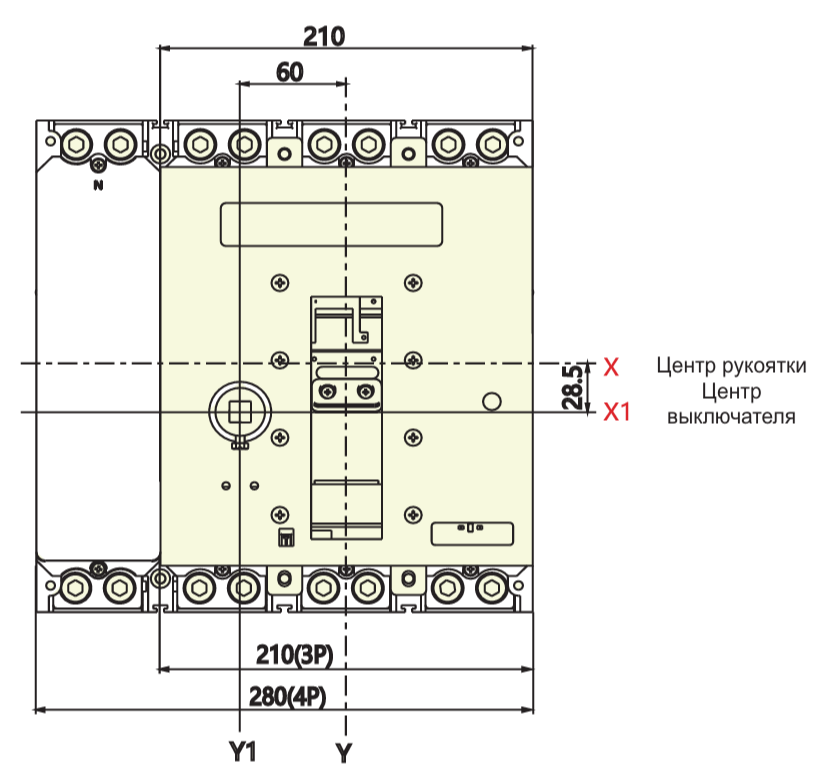

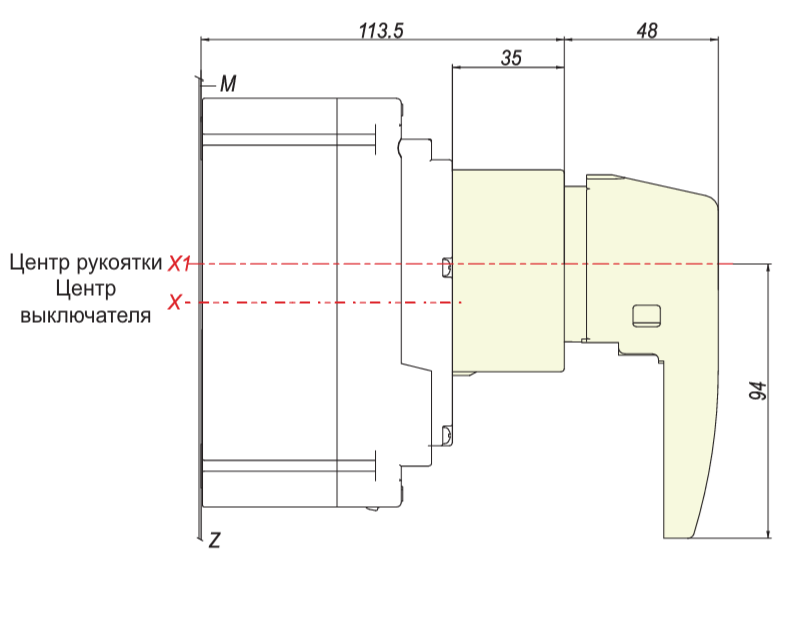

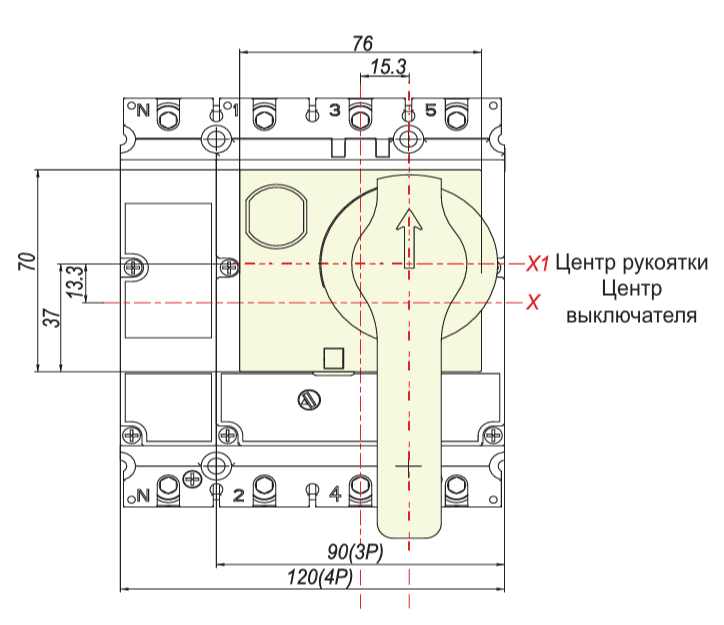

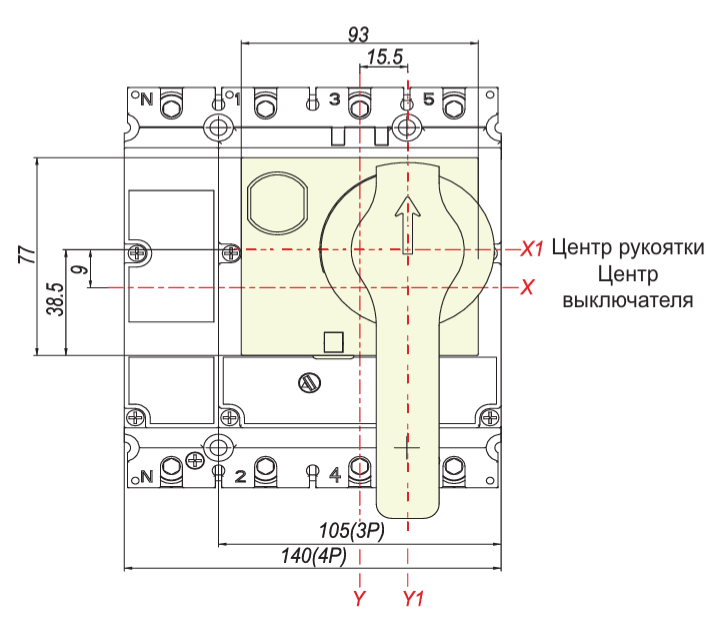

Поворотная рукоятка SRH осуществляет включение/отключение/повторное включение с помощью поворотной рукоятки, которая удобна с точки зрения эргономики, имеет уникальную конструкцию и устройство передачи усилия.
▶ Надежное отключение.
▶ Функция индикации отключения.
▶ Трехпозиционный индикатор состояния: O (отключен), I (включен) и аварийное срабатывание.
▶ Выключатель может быть заблокирован в состоянии «отключен» с помощью 1-3 замков диаметром 5-8 мм.
▶ Дверь шкафа можно открыть только тогда, когда выключатель находится в состоянии «отключен».
▶ При включенном выключателе поворотной рукояткой дверь распределительного щита открыть невозможно (при необходимости открывания двери в чрезвычайной ситуации это можно сделать, сняв аварийную блокировку на рукоятке).

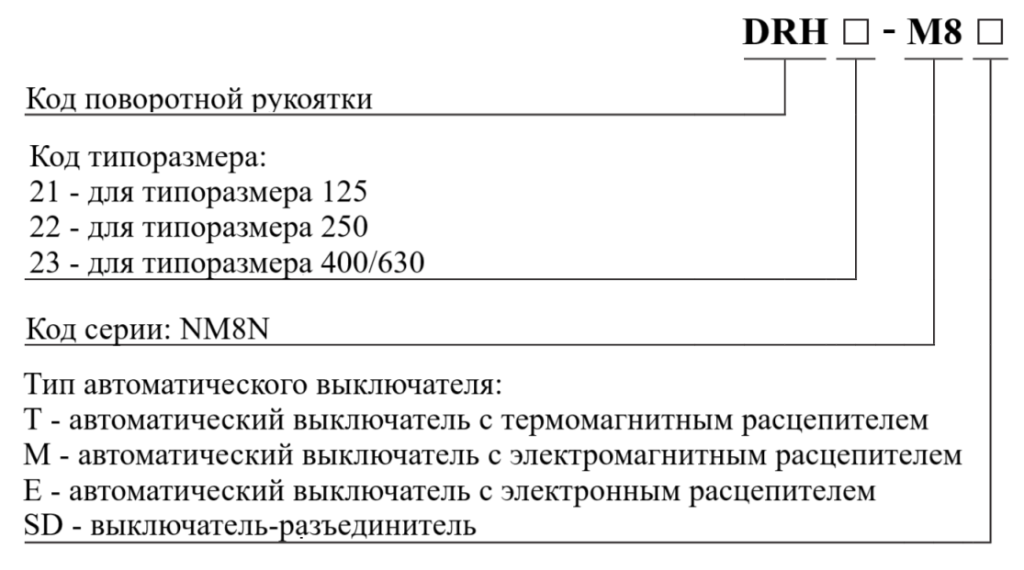

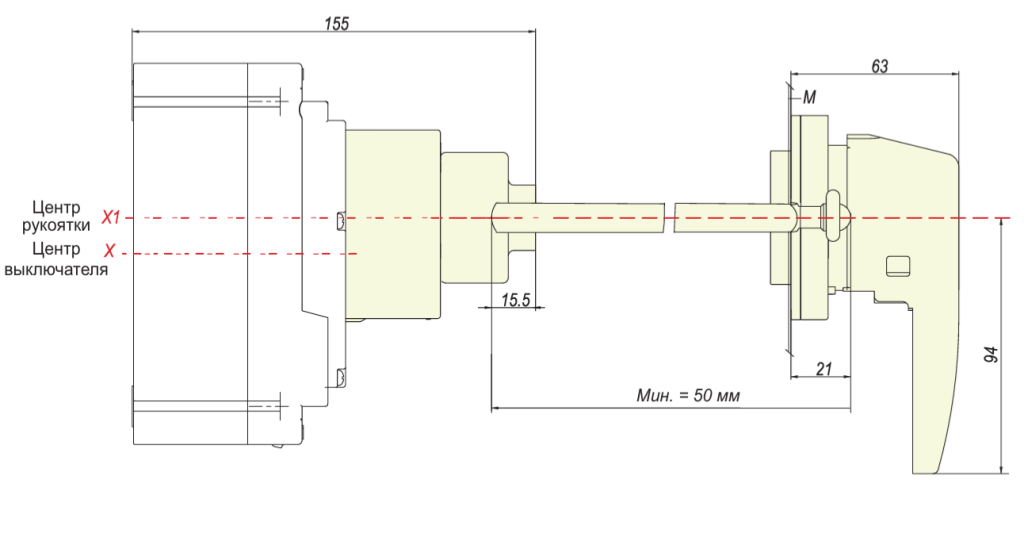

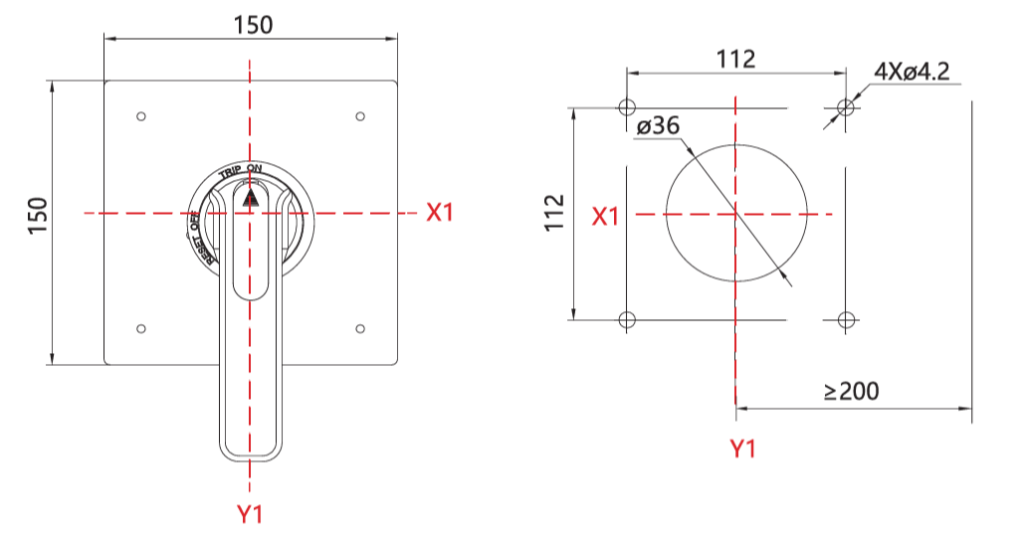

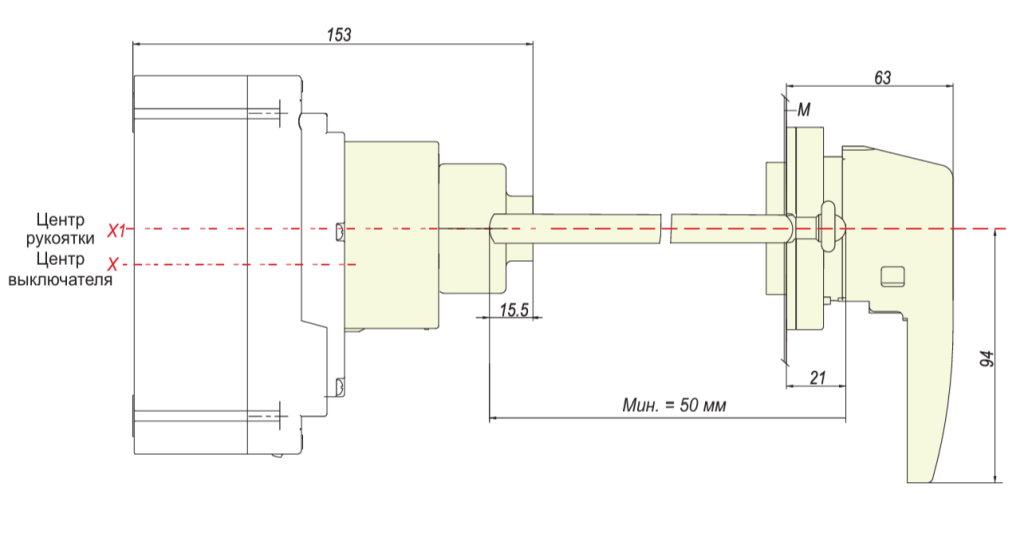

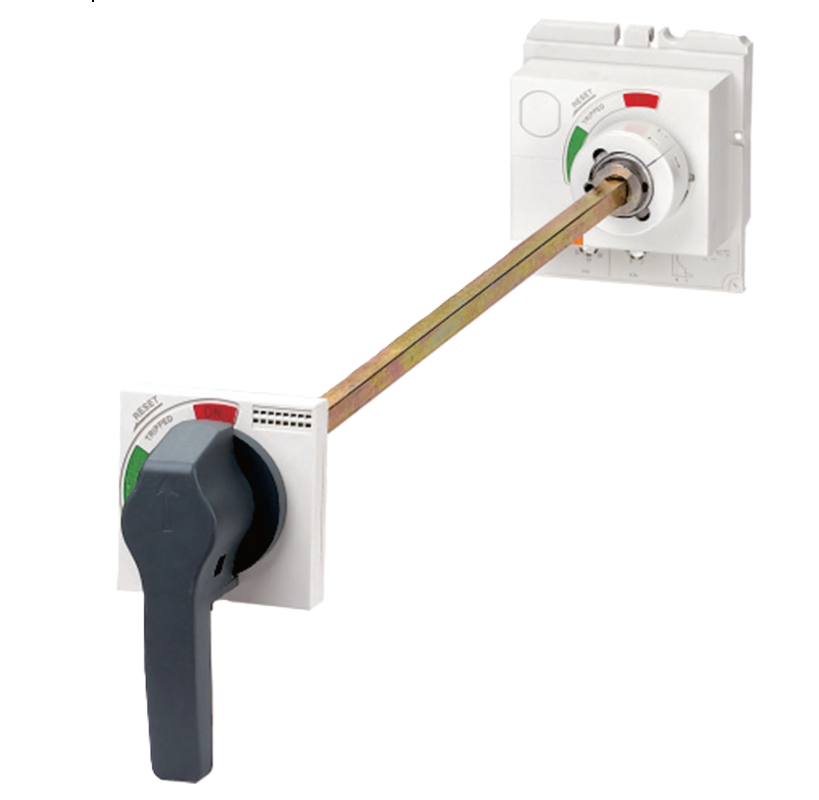

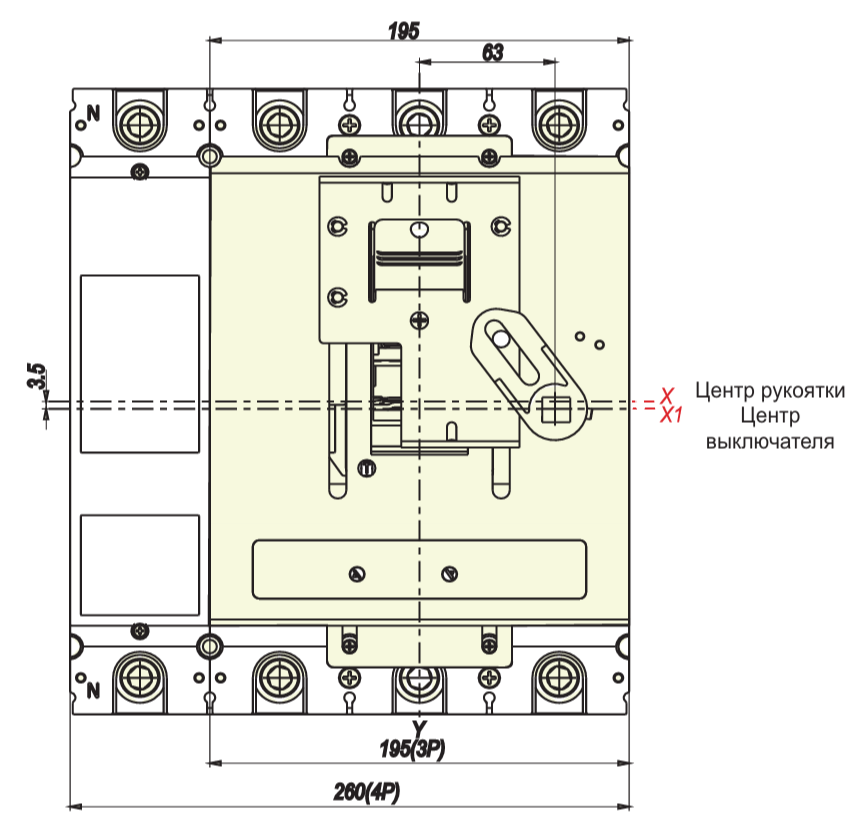

Поворотная рукоятка DRH осуществляет включение/отключение/повторное включение. Она удобна с точки зрения эргономики, имеет уникальную конструкцию и устройство передачи усилия. Степень защиты IP40.
▶ Надежное отключение.
▶ Функция индикации отключения.
▶ Трехпозиционный индикатор состояния: O (отключен), I (включен) и аварийное срабатывание.
▶ Выключатель может быть заблокирован в состоянии «отключен» с помощью 1-3 замков диаметром 5-8 мм.
▶ Замки приобретаются пользователем.

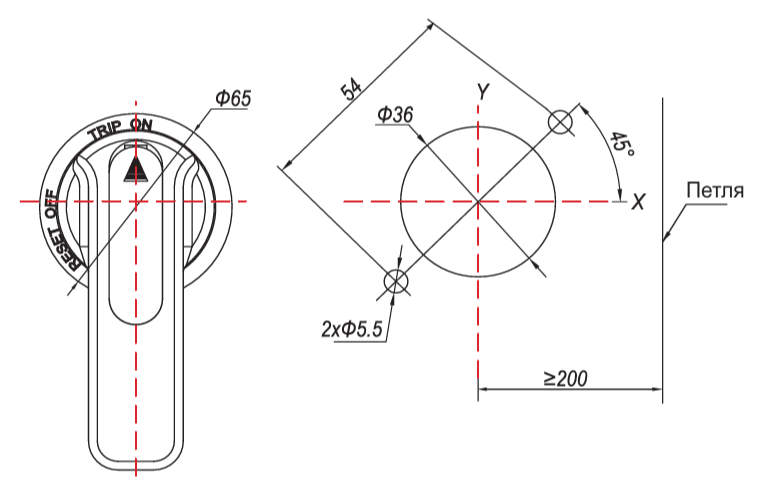

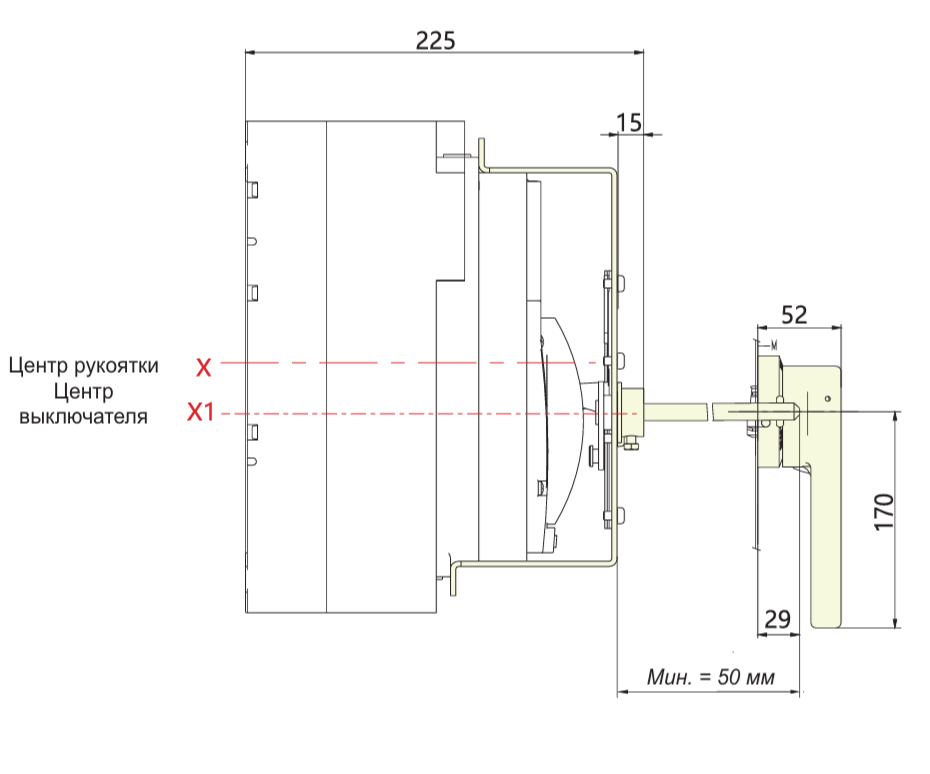

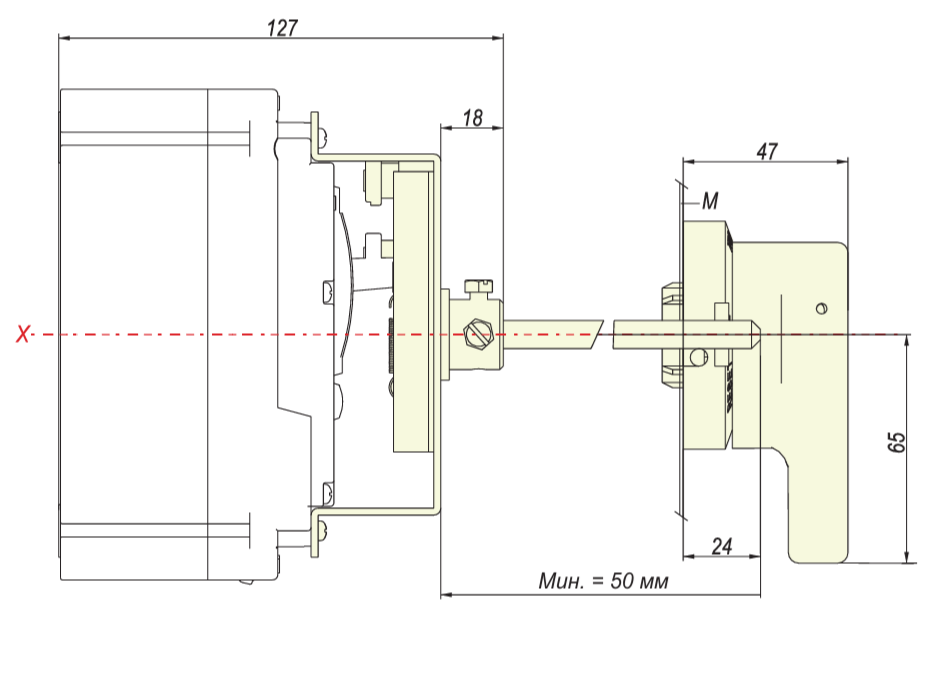

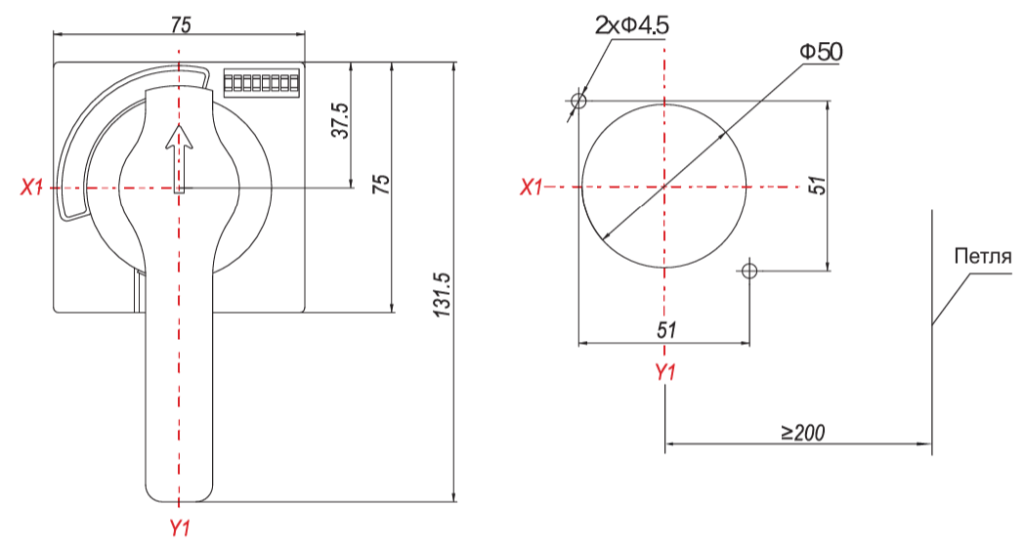

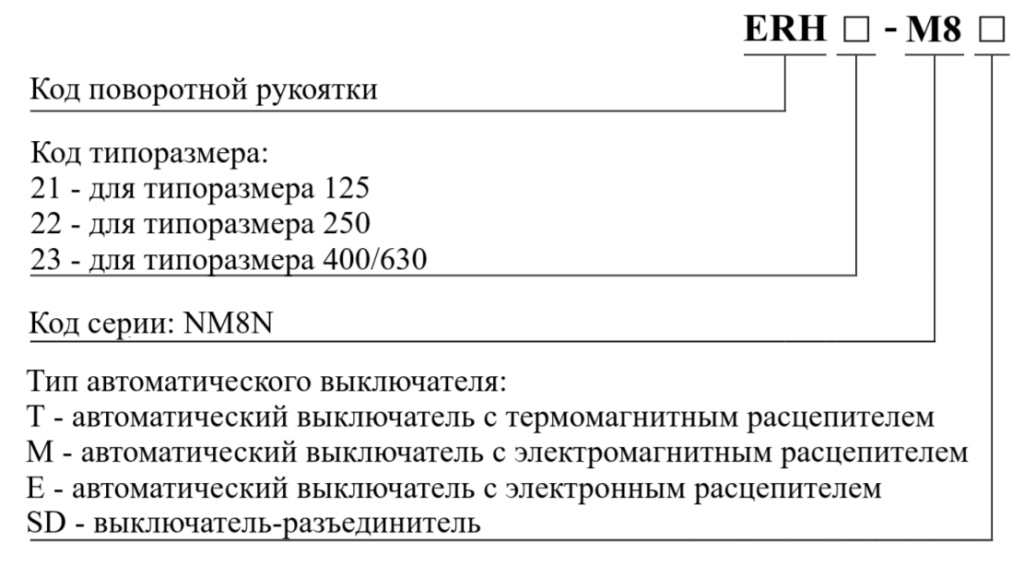

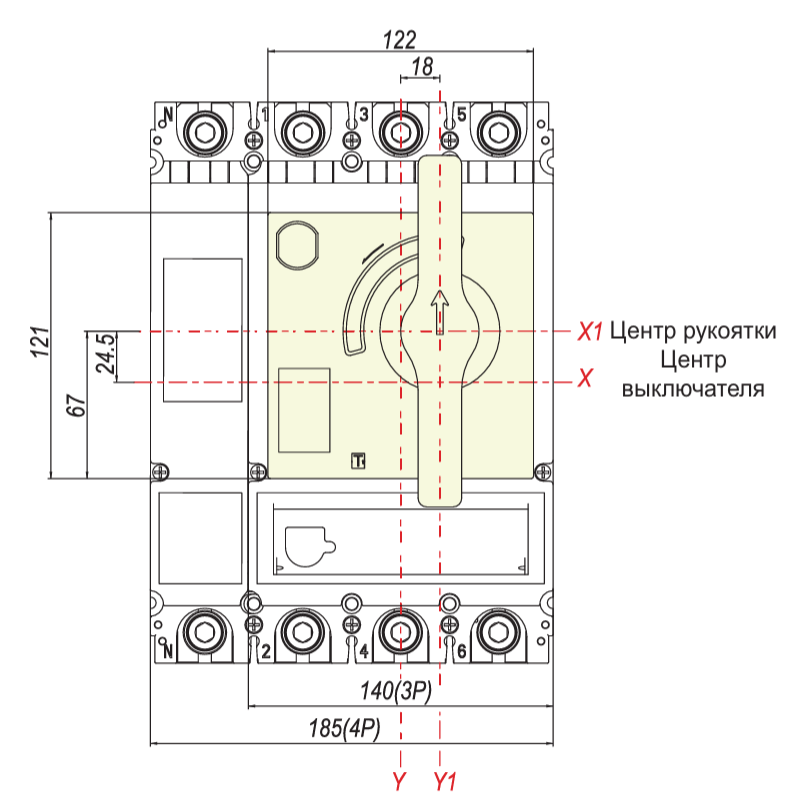

Поворотная рукоятка ERH осуществляет включение/отключение/повторное включение. Она удобна с точки зрения эргономики, имеет уникальную конструкцию и устройство передачи усилия. Степень защиты IP50.
▶ Надежное отключение.
▶ Функция индикации отключения.
▶ Трехпозиционный индикатор состояния: O (отключен), I (включен) и аварийное срабатывание.
▶ Дверь шкафа можно открыть только тогда, когда выключатель находится в состоянии «отключен».
▶ При открытой двери шкафа уставки защит автоматического выключателя доступны для изменения.
▶ Выключатель может быть заблокирован в состоянии «отключен» с помощью 1-3 замков диаметром 5-8 мм.
▶ Замок, приобретаемый пользователем, предотвращает возможность открывания двери шкафа.
▶ При включенном выключателе поворотной рукояткой дверь распределительного шкафа открыть невозможно (при необходимости открывания двери в чрезвычайной ситуации это можно сделать, сняв аварийную блокировку на рукоятке).

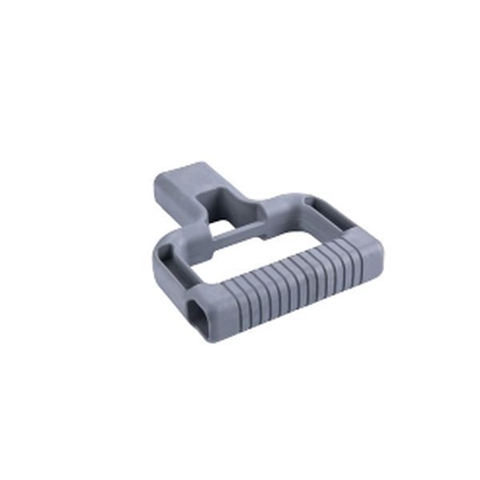

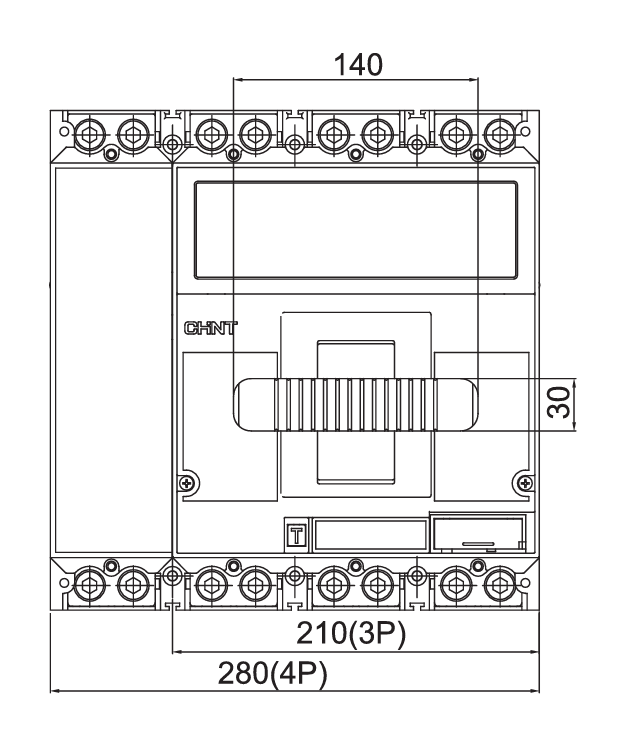

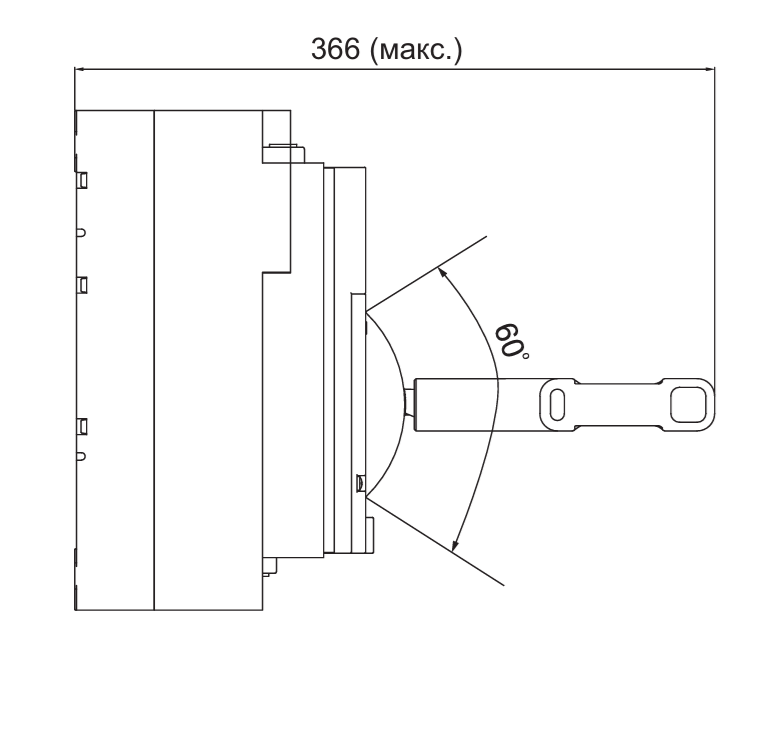

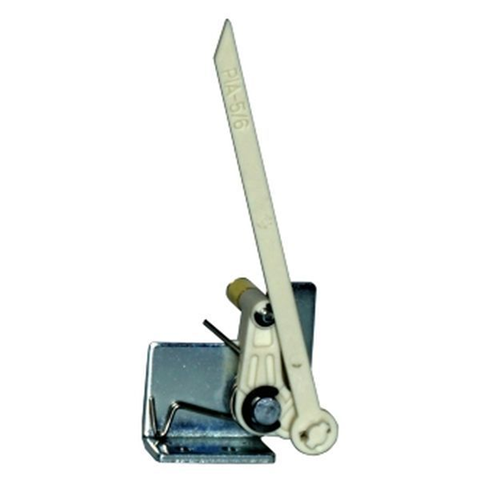

Удлиненная рукоятка LHD на рычаг управления осуществляет включение/ отключение/ повторное включение выключателя. Она удобна с точки зрения эргономики, имеет уникальную конструкцию и устройство передачи усилия. Применимо только для типоразмера 1600А.

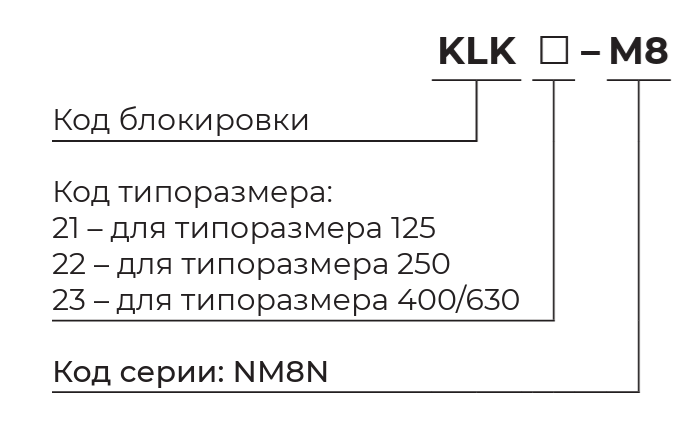

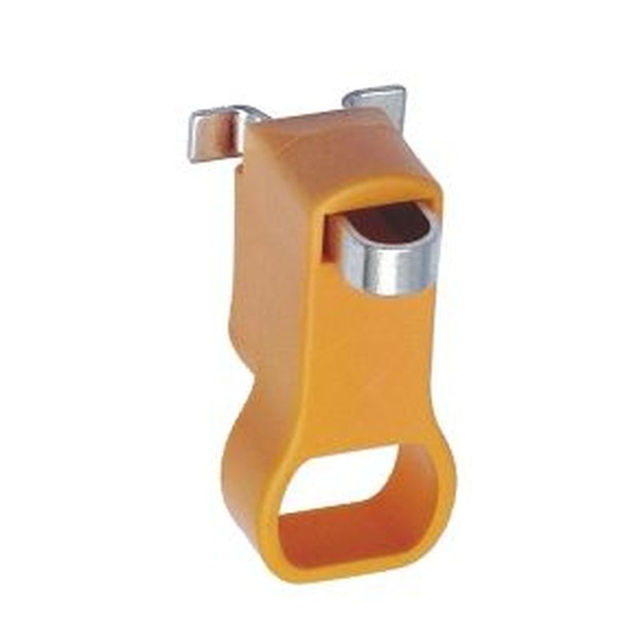

Блокировка рычага управления KLK запирает автоматический выключатель в состоянии «отключен».
▶ На блокировку можно установить 1-3 замка диаметром 5-8 мм.
▶ Замок приобретается пользователем.

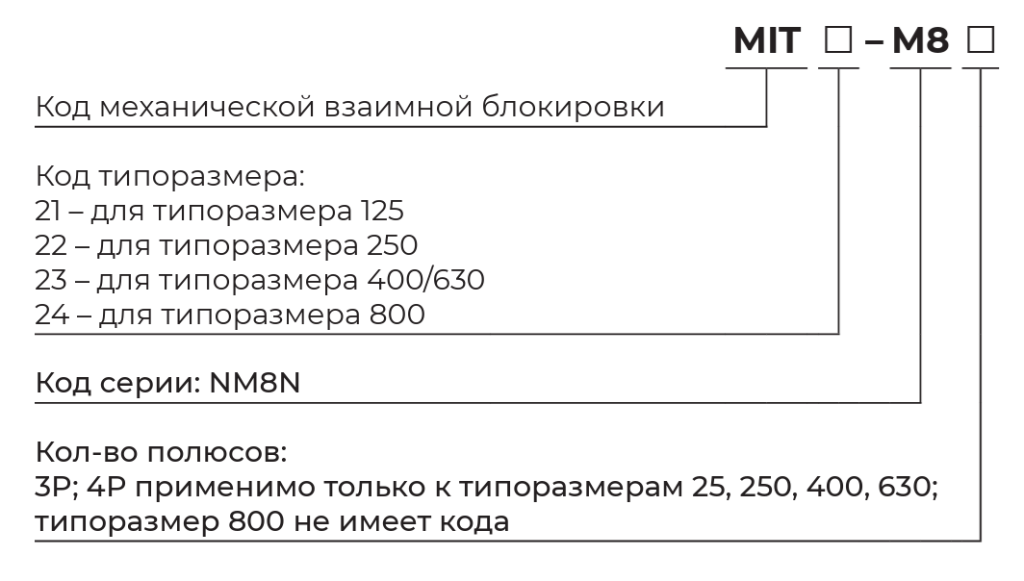

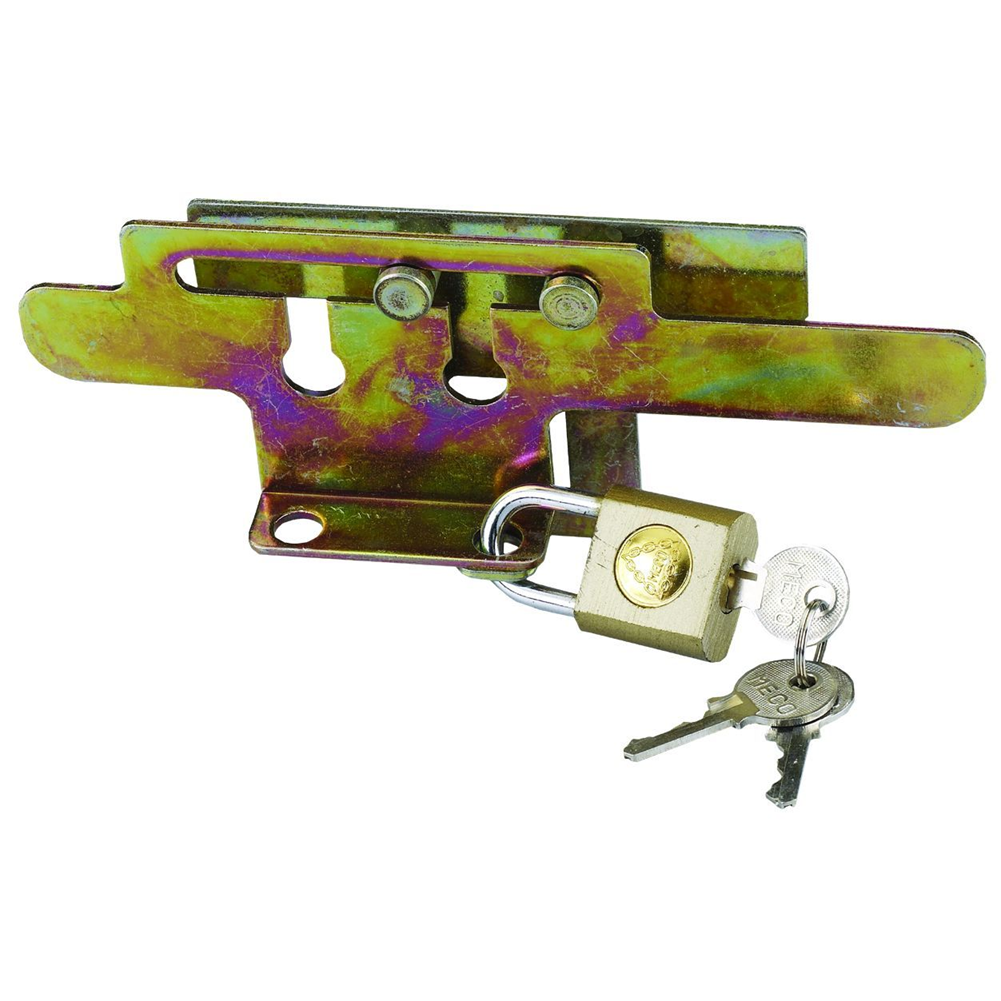

Механическая взаимная блокировка MIT устанавливается при совместном использовании двух автоматических выключателей. При включении одного из них второй выключатель не может быть включен и остается в отключенном состоянии.

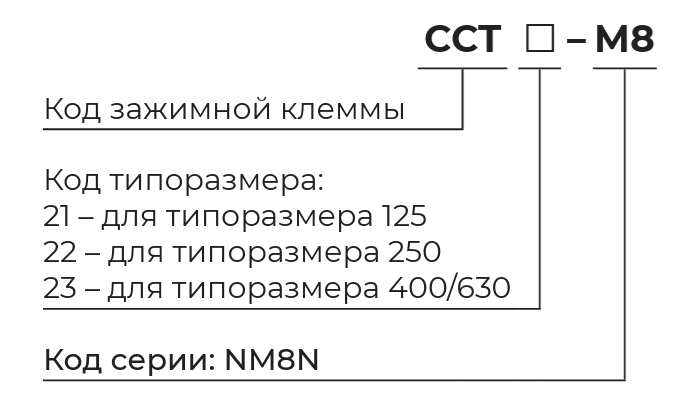

Зажимная клемма CCT обеспечивает гибкость электромонтажа автоматического выключателя за счет возможности простого подключения оголенных проводов.
Серия № | Сечение проводов | Момент затяжки |
---|---|---|
CCT21-M8 | 2,5-75 мм2 | 8 Н·м |
CCT22-M8 | 10-120 мм2 | 10 Н·м |
CCT23-M8 | 120-240 мм2 | 35 Н·м |

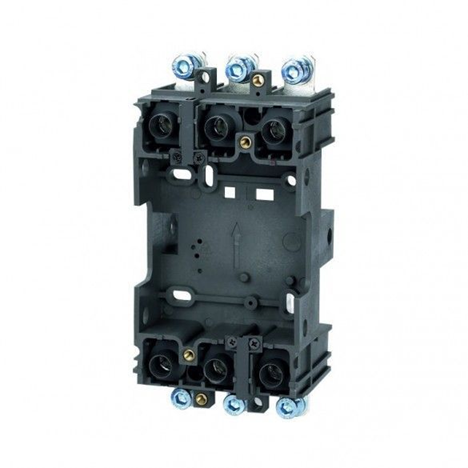

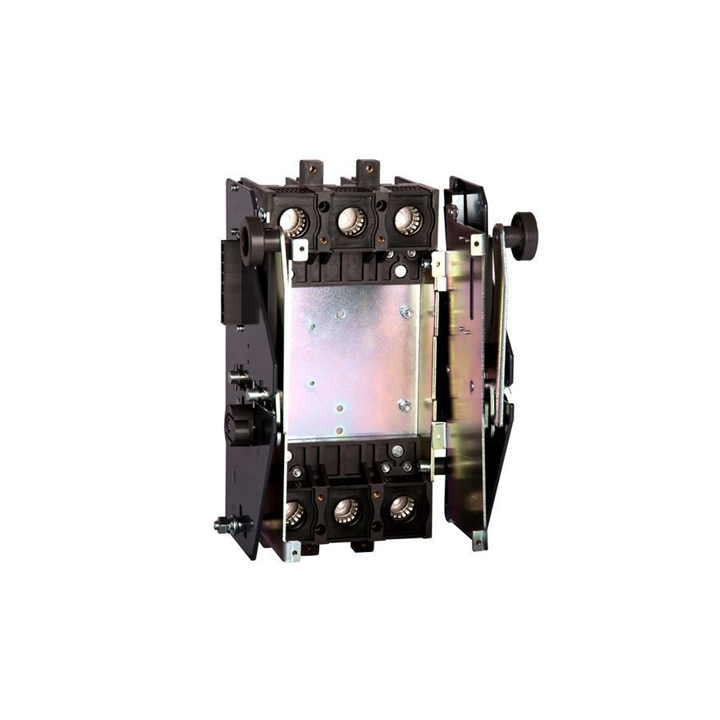

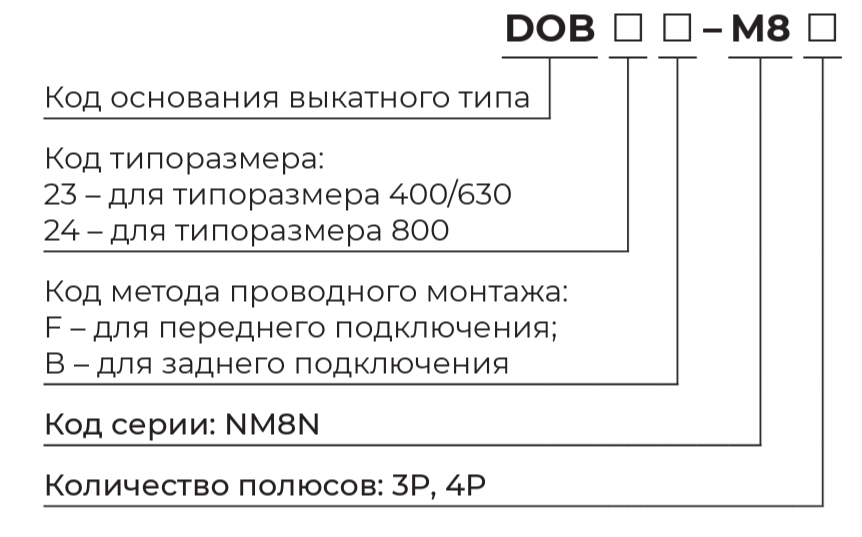

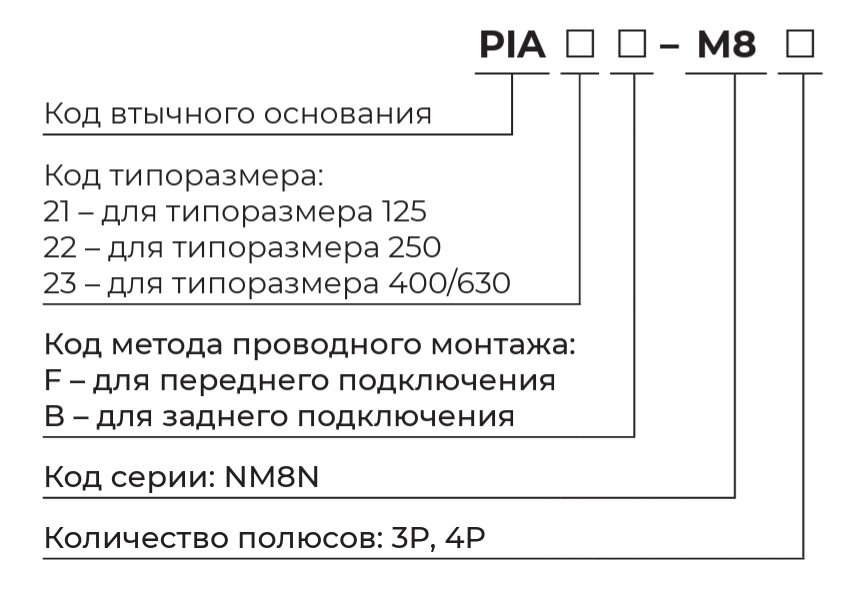

▶ Быстрая замена автоматического выключателя без необходимости переключения входных и выходных проводов, а также без монтажа основания.
▶ Основание можно смонтировать заранее, что дает возможность пользователю установить автоматический выключатель позже.
▶ При установке автоматического выключателя в основание силовая цепь должна быть отключена.
▶ При эксплуатации с защитным устройством втычного выключателя (поставляется дополнительно) гарантирует принудительное отключение при извлечении его из основания.

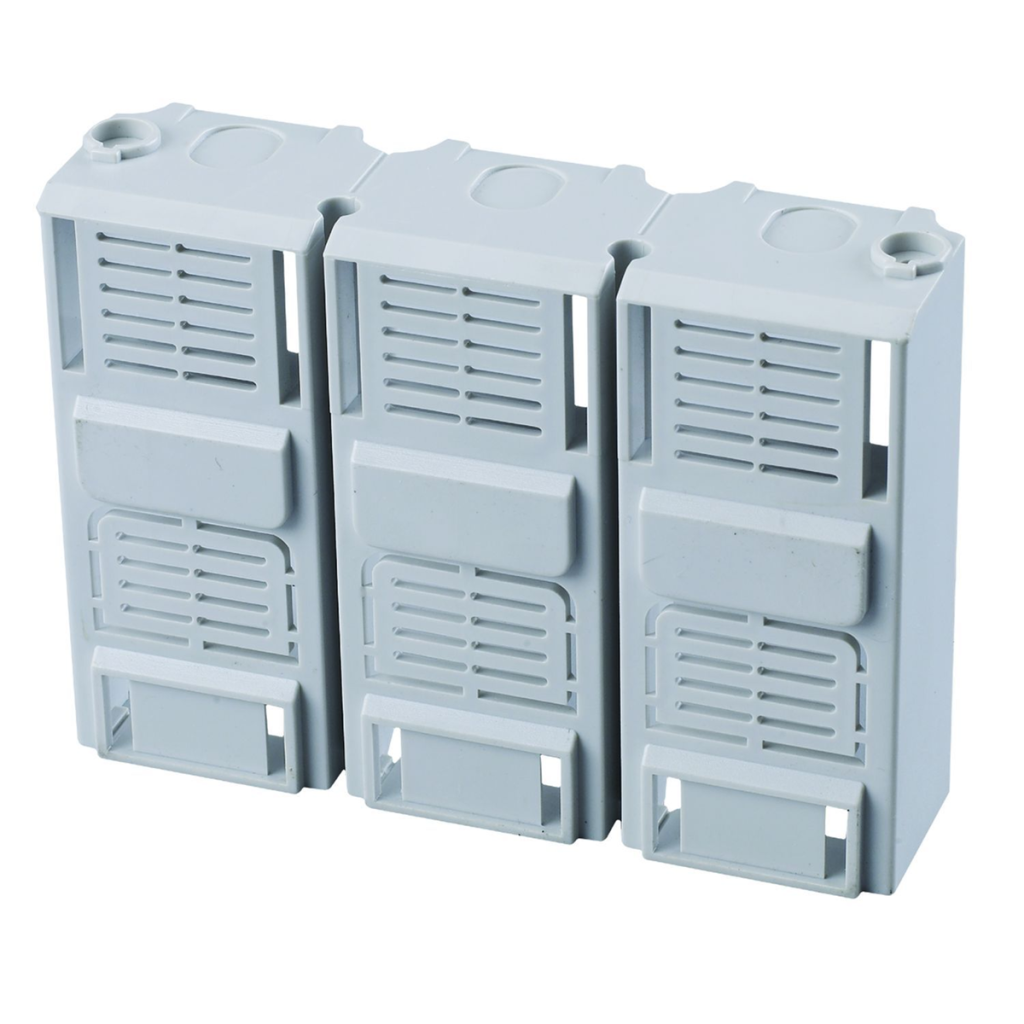

Длинная крышка для клемм TCE предотвращает контакт с силовой цепью, а также может использоваться для исключения короткого замыкания между фазами. В передней части крышки предусмотрены открываемые отверстия для вставки различных кабелей с монтажными наконечниками, а также для электромонтажа спереди выключателя. Степень защиты IP40.
Крышка для клемм обязательна к применению при эксплуатации выключателя в сети напряжением более 500 В.

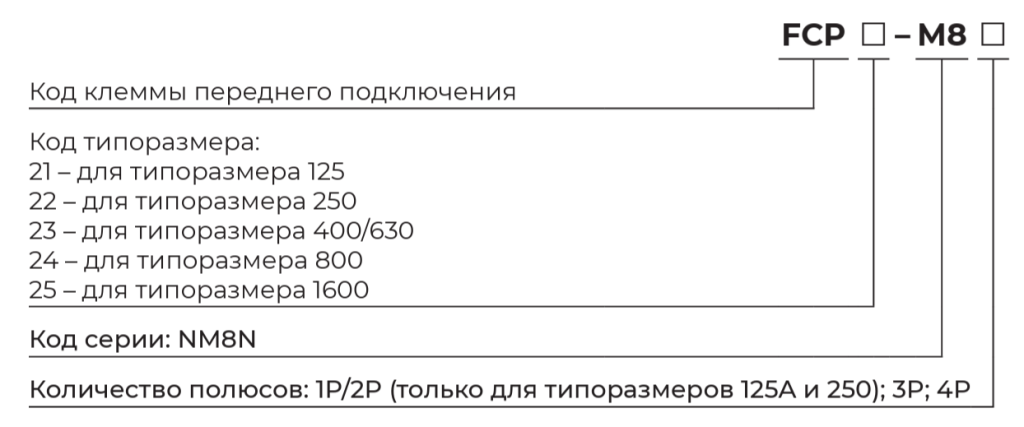

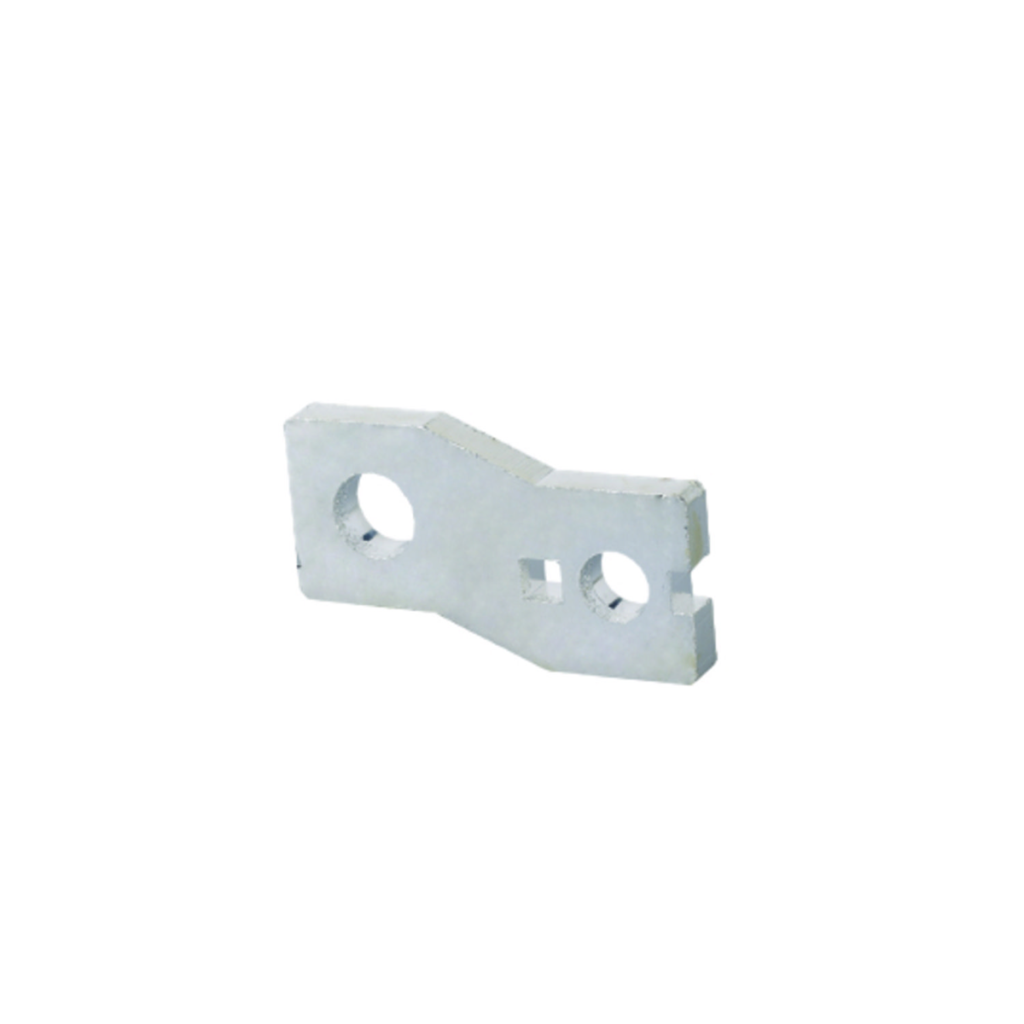

Клеммы переднего подключения FCP обеспечивают гибкость электромонтажа автоматического выключателя. При установке данной принадлежности имеется возможность увеличить расстояние между клеммами и, соответственно, электрический зазор между соседними полюсами на входном и выходном концах автоматического выключателя, за счет чего увеличиваются межфазные расстояния.

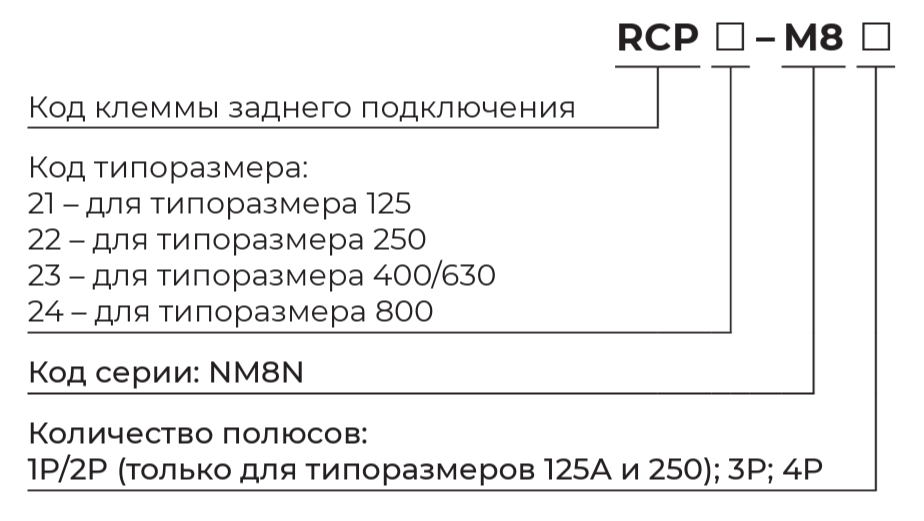

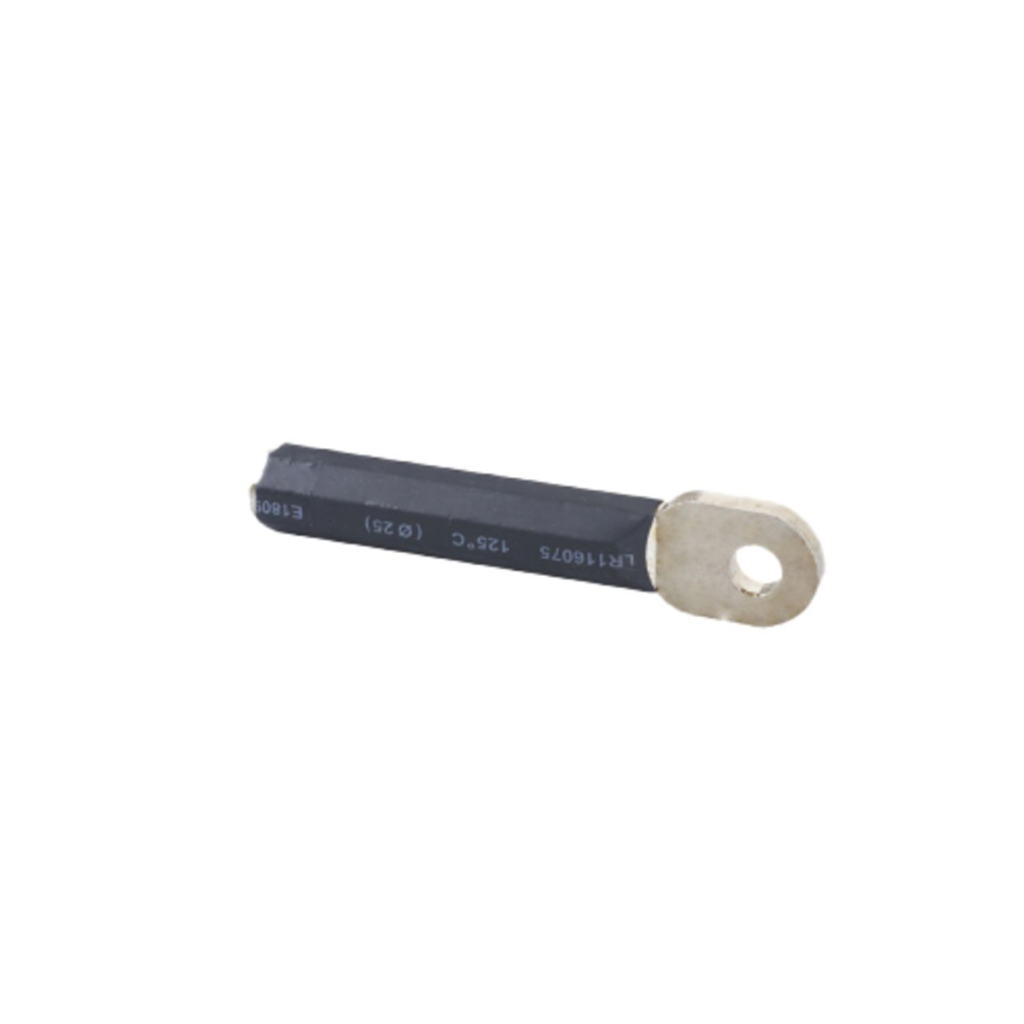

Клеммы заднего подключения RCP обеспечивают гибкость электромонтажа автоматического выключателя за счет возможности подключения сзади монтажной панели.

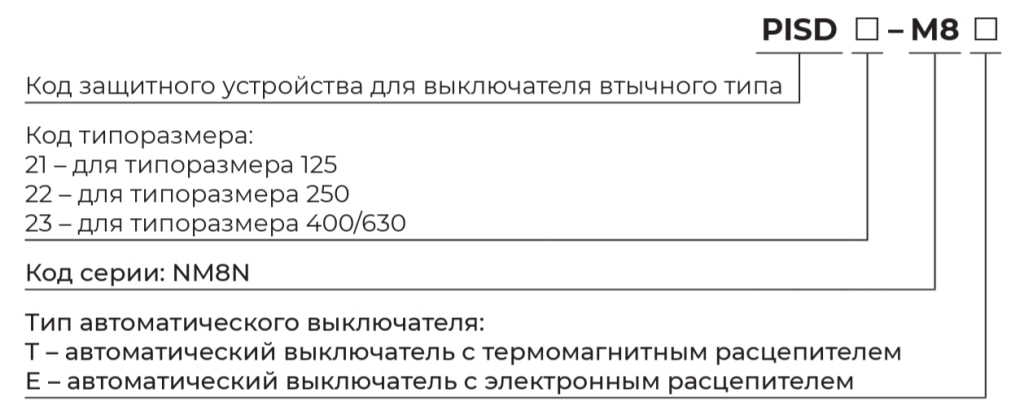

Защитное устройство PISD используется совместно с втычными автоматическими выключателями. Оно устанавливается с задней стороны выключателя, и гарантирует принудительное отключение включенного выключателя при установке или извлечении его из основания.
▶ Быстрая замена автоматического выключателя без необходимости переключения входных и выходных проводов, а также без монтажа основания.
▶ Основание может монтироваться заранее, что предоставляет пользователю возможность устанавливать автоматический выключатель позже.
▶ При эксплуатации с защитным устройством втычного выключателя (поставляется дополнительно) гарантирует принудительное отключение при извлечении его из основания.

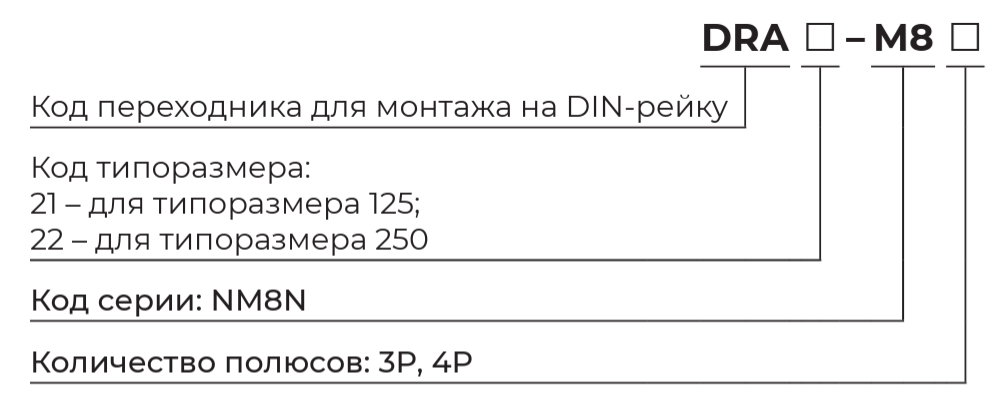

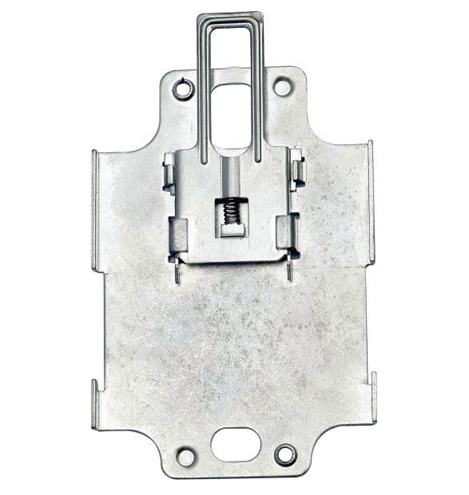

Переходник для монтажа на DIN-рейку DRA устанавливается на корпус выключателя, и далее выключатель может монтироваться на стандартную DIN-рейку шириной 35 мм.

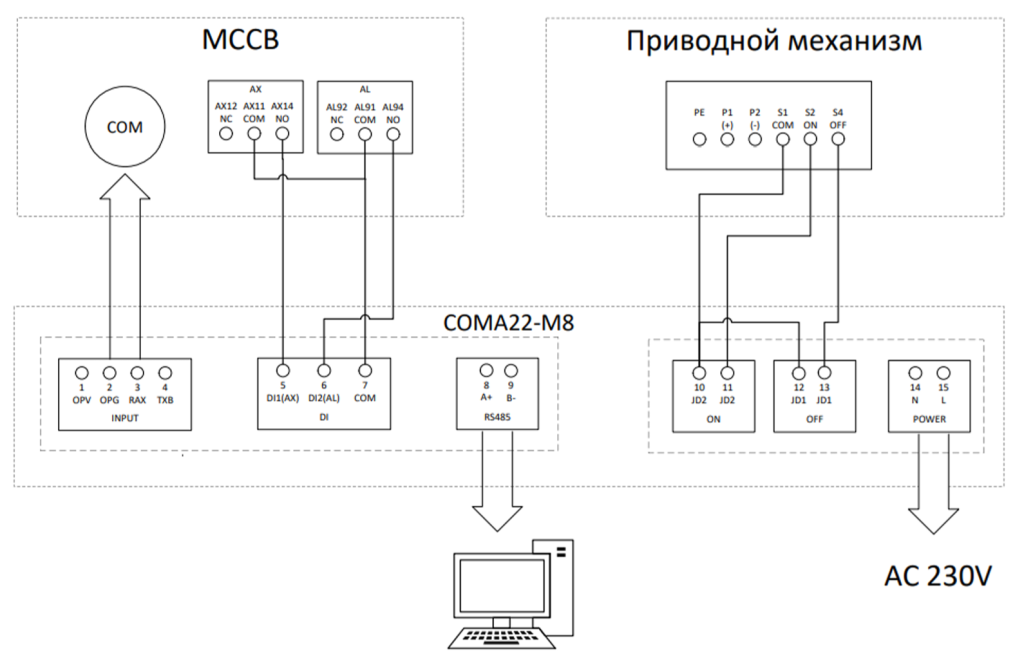

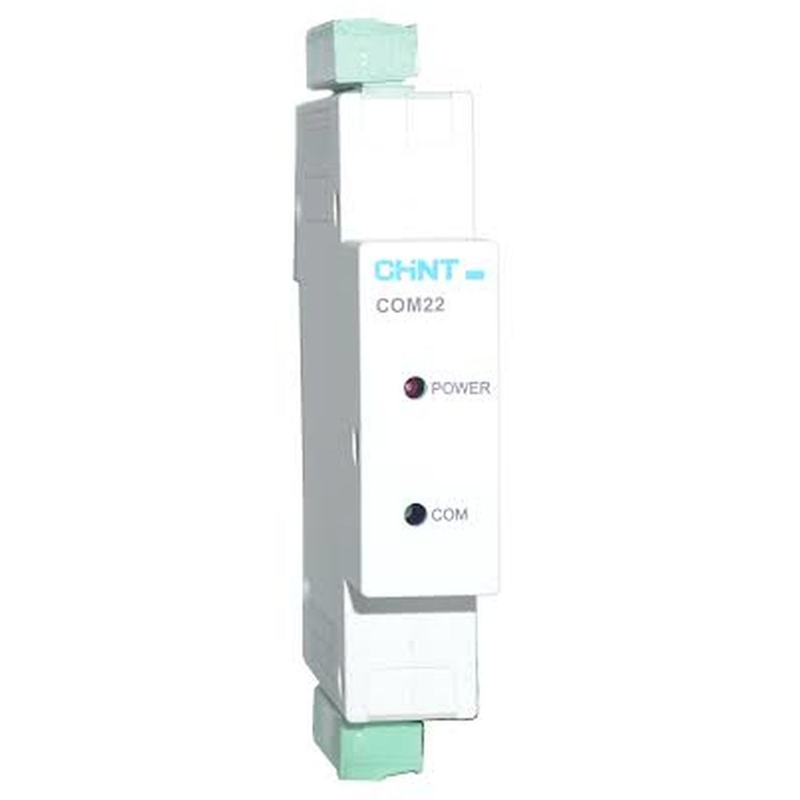

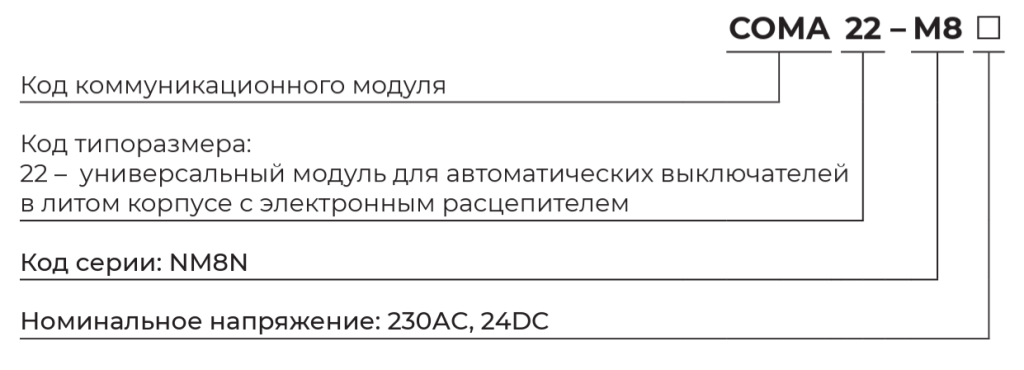

Коммуникационный модуль COMA является интерфейсом связи между электронными компонентами автоматического выключателя и шиной данных, обеспечивает обмен данными и управляет релейным выходом. Модуль COMA может установить связь с ведущим устройством по протоколу связи Modbus-RTU для реализации трех или четырех функций дистанционного управления.
▶ Номинальное напряжение: 230 В перем. тока или 24 В пост. тока (отклонение ±15%)
▶ Тип интерфейса: RS485 (протокол Modbus-RTU)
▶ Потребляемый ток: 250 В перем. тока / 3 A; 30 В пост. тока / 3 A
▶ Линия связи: экранированная витая пара
▶ Расстояние передачи данных: 1,2 км (при использовании экранированной витой пары категории A)
▶ Индикация рабочего состояния: светодиодная
▶ Количество станций: 1 станция
Решения | Выполняемая функция | Необходимые изделия и принадлежности | Примечание |
---|---|---|---|
Решение 1 | Дистанционное измерение |
▶Базовый или стандартный автоматический выключатель в литом корпусе NM8N электронного типа ▶Коммуникационный модуль COMA22-M8 | 1. Считывание фазных значений тока |
Решение 2 | Дистанционное измерение, дистанционная сигнализация |
▶Базовый или стандартный автоматический выключатель в литом корпусе NM8N электронного типа ▶Коммуникационный модуль COMA22-M8 ▶Вспомогательный контакт AX (опциональный, индикация замкнутого и разомкнутого состояния) ▶Сигнальный контакт AL (опциональный, индикация состояния срабатывания защиты) |
1. Считывание фазных значений тока 2. Индикация состояния выключателя (ОТКЛ, ВКЛ, Trip) |
Решение 3 | Дистанционное измерение, дистанционная сигнализация, дистанционное управление |
▶Базовый или стандартный автоматический выключатель в литом корпусе NM8N электронного типа ▶Коммуникационный модуль COMA22-M8 ▶Вспомогательный контакт AX (опциональный, индикация замкнутого и разомкнутого состояния) ▶Сигнальный контакт AL (опциональный, индикация состояния срабатывания защиты) ▶Механизм с электрическим приводом MOD |
1. Считывание фазных значений тока 2. Индикация состояния выключателя (ОТКЛ, ВКЛ, Trip) 3. Управление включением и отключением автоматического выключателя |
Решение 4 | Дистанционное измерение, дистанционная сигнализация, дистанционное управление, дистанционная настройка |
▶Cтандартный автоматический выключатель в литом корпусе NM8N электронного типа ▶Коммуникационный модуль COMA22-M8; ▶Вспомогательный контакт AX (опциональный, индикация замкнутого и разомкнутого состояния) ▶Сигнальный контакт AL (опциональный, индикация состояния срабатывания защиты) ▶Механизм с электрическим приводом MOD |
1. Считывание фазных значений тока 2. Индикация состояния выключателя (ОТКЛ, ВКЛ, Trip) 3. Управление включением и отключением автоматического выключателя 4. Настройка внутренних параметров расцепителя (только для стандартного исполнения, подробные сведения приведены в описании протокола связи) |

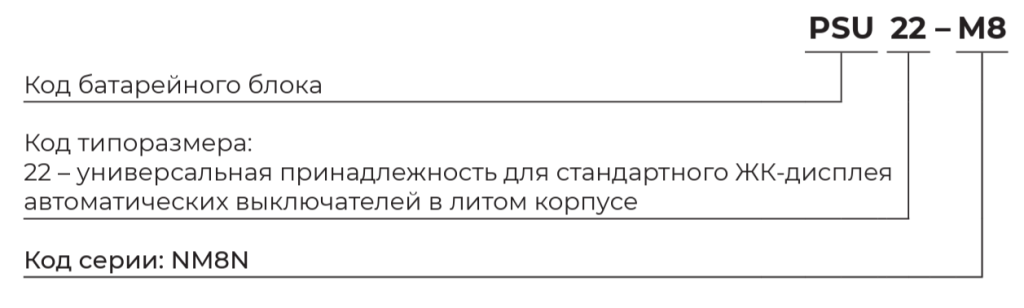

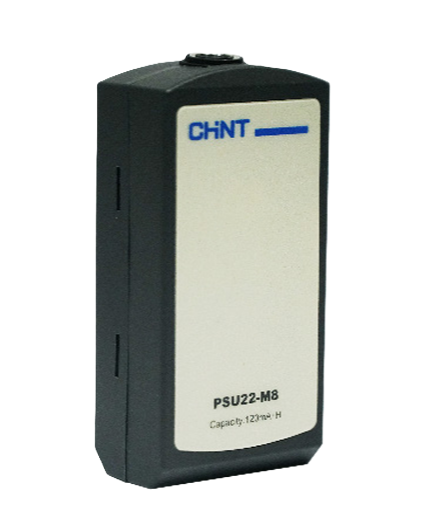

Блок питания PSU обеспечивает напряжение 9 B пост. тока для питания стандартного ЖК-дисплея, позволяющего просматривать, настраивать и изменять параметры электроного расцепителя. Выходное напряжение 9 В пост. тока. Время непрерывной работы 7 часов.
