Автоматические выключатели в литом корпусе NM8N, 36-150kA предельная отключающая способность, 16-1600А номинальный ток In
Описание
Автоматические выключатели в литом корпусе NM8N, 36-150kA предельная отключающая способность, 16-1600А номинальный ток In
Автоматический выключатель в литом корпусе серии NM8N предназначен для работы с цепями переменного тока частотой 50/60 Гц с номинальным напряжением 690 В и ниже, а также в системах с напряжением постоянного тока до 1000 В включительно при номинальных токах от 16 до 1600 A. Обеспечивает защиту цепей и электрооборудования от перегрузок по напряжению, коротких замыканий или пониженного напряжения, а также защиту от перегрузок по напряжению, коротких замыканий или пониженного напряжения при нечастых запусках двигателя.
Совместимые стандарты:
IEC60947-1 Аппаратура распределения и управления низковольтная. Общие правила
IEC60947-2 Аппаратура распределения и управления низковольтная. Автоматические выключатели
IEC60947-3 Аппаратура распределения и управления низковольтная. Выключатели, разъединители, выключатели- разъединители и комбинации их с предохранителями
IEC60947-4-1 Электромеханические контакторы и пускатели двигателей (включая устройства защиты двигателей) для низковольтной коммутационной аппаратуры механизмов управления

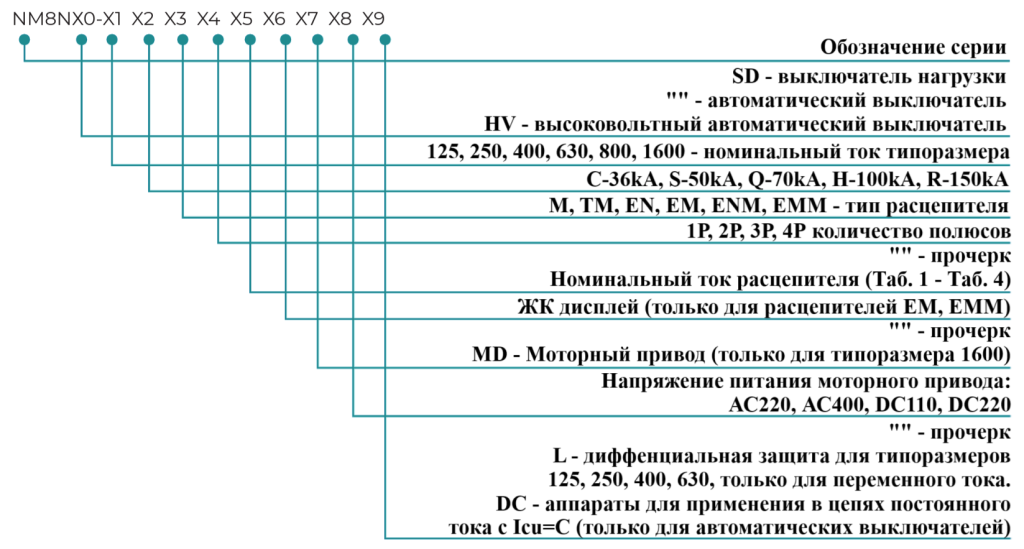

Пример наименования:

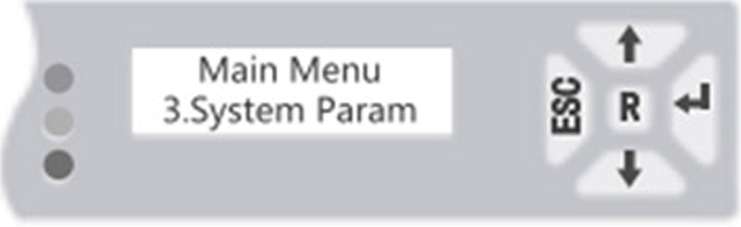

1. Авт. выкл. NM8N-1600H EM 3P 1000А, LCD, MD 230AC (R)(CHINT)
Автоматический выключатель серии NM8N в габарите 1600 с предельной коммутационной способностью 100кА, с электронным расцепителем, трехполюсный, номинальный ток расцепителя 1000А с ЖК дисплеем, встроенным моторным приводом с номинальным напряжением управления 230АС.
2. Авт. выкл. NM8N-800C TM 3P 630А DC (R)(CHINT)
Автоматический выключатель серии NM8N в габарите 800 с предельной коммутационной способностью 36кА, с термомагнитным расцепителем, трехполюсный, номинальный ток расцепителя 630А, для применения в цепи постоянного тока.
3. Авт. выкл. NM8NSD-800 3P 630А DC (R)(CHINT)
Выключатель-разъединитель серии NM8N в габарите 800, трехполюсный, номинальный ток 630А, для применения в цепи постоянного тока.
4. Авт. выкл. NM8N-400H EM 3P 400А, LCD, L (R)(CHINT)
Автоматический выключатель серии NM8N в габарите 400 с предельной коммутационной способностью 100кА, с электронным расцепителем, трехполюсный, номинальный ток расцепителя 400А, с ЖК дисплеем, дифференциальной защитой.
Автоматический выключатель в литом корпусе NM8N | 125 | 250 | 400 | 630 | 800 | 1600 | |||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный рабочий ток In (A), 40°C | Электромагнитный тип | 16-20-25-32-40-50-63-80-100-125 | 125-160-180-200-225-250 | 250-315-350-400 | 400-500 | 500-630-700-800 | - | ||||||||||||||||||||||
Термомагнитный тип | 16-20-25-32-40-50-63-80-100-125 | 125-160-180-200-225-250 | 250-315-350-400 | 400-500 | 500-630-700-800 | 800-1000-1250-1600 | |||||||||||||||||||||||
Электронный тип | - | 32-63-100-160-250 | 250-400 | 400-630 | 630-800 | 800-1000-1250-1600 | |||||||||||||||||||||||
Электрические характеристики | |||||||||||||||||||||||||||||
Код отключающей способности | C | S | Q | H | R | C | S | Q | H | R | C | S | Q | H | R | C | S | Q | H | R | C | S | Q | H | R | S | Q | H | |
Количество полюсов | 1P | ☑ | ☑ | - | - | - | ☑ | ☑ | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
2P | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
3P | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |
4P | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |
Номинальная предельная отключающая способности при к.з. Icu (kA) | 220/230/440B AC1) | 36 | 50 | - | - | - | 36 | 50 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
380/400/415B AC | 36 | 50 | 70 | 100 | 150 | 36 | 50 | 70 | 100 | 150 | 36 | 50 | 70 | 100 | 150 | 36 | 50 | 70 | 100 | 150 | 36 | 50 | 70 | 100 | 150 | 50 | 70 | 100 | |
440B AC | 36 | 50 | 70 | 100 | 100 | 36 | 50 | 70 | 100 | 100 | 36 | 50 | 70 | 100 | 100 | 36 | 50 | 70 | 100 | 100 | 36 | 50 | 70 | 100 | 100 | 50 | 65 | - | |
500B AC | 25 | 40 | 40 | 50 | 50 | 25 | 40 | 40 | 50 | 50 | 25 | 40 | 40 | 50 | 50 | 25 | 40 | 40 | 50 | 50 | 25 | 40 | 40 | 50 | 50 | 40 | 50 | - | |
660/690B AC | 6 | 8 | 8 | 10 | 10 | 6 | 8 | 8 | 10 | 10 | 10 | 12 | 12 | 15 | 15 | 10 | 12 | 12 | 15 | 15 | 12 | 15 | 15 | 20 | 30 | 30 | 30 | 30 | |
Номинальная отключающая способность Ics (kA) | 220/230/440B AC1) | 36 | 50 | - | - | - | 36 | 50 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
380/400/415B AC | 36 | 50 | 70 | 100 | 150 | 36 | 50 | 70 | 100 | 150 | 36 | 50 | 70 | 100 | 150 | 36 | 50 | 70 | 100 | 150 | 36 | 50 | 70 | 100 | 150 | 50 | 70 | 70 | |
440B AC | 36 | 50 | 70 | 100 | 100 | 36 | 50 | 70 | 100 | 100 | 36 | 50 | 70 | 100 | 100 | 36 | 50 | 70 | 100 | 100 | 36 | 50 | 70 | 100 | 100 | 40 | 50 | - | |
500B AC | 25 | 40 | 40 | 50 | 50 | 25 | 40 | 40 | 50 | 50 | 25 | 40 | 40 | 50 | 50 | 25 | 40 | 40 | 50 | 50 | 25 | 40 | 40 | 50 | 100 | 30 | 40 | - | |
660/690B AC | 6 | 8 | 8 | 10 | 10 | 6 | 8 | 8 | 10 | 10 | 10 | 12 | 12 | 15 | 15 | 10 | 12 | 12 | 15 | 15 | 12 | 15 | 15 | 15 | 15 | 30 | 30 | 30 | |
Номинальный кратковременно выдерживаемый ток Icw (kA) | - | 1 (32 A, 63 A); 2 (100 А, 160 А); 3 (250 А) | 5 | 5 (400 А); 8 (630 А) | 10 | 20 | |||||||||||||||||||||||
Стандарт | МЭК/EN 60947-2 | МЭК/EN 60947-2 | |||||||||||||||||||||||||||
Категория применения | А | А |
А (термомагнитный тип) / В (электронный тип) |
А (термомагнитный тип) / В (электронный тип) |
А (термомагнитный тип) / В (электронный тип) |
А (термомагнитный тип) / В (электронный тип) | |||||||||||||||||||||||
Температура окружающей среды | -40...+70°С2) | -40...+70°С2) | -40...+70°С2) | -40...+70°С2) | -40...+70°С2) | -40...+70°С2) | |||||||||||||||||||||||
Безопасность изоляции | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||||||||||||||||||
Искровой зазор | 0 | 0 | 0 | 0 | 0 | 0 | |||||||||||||||||||||||
Срок службы механической части (кол-во переключений) | Отсутствие технического обслуживания | 15 000 | 15 000 | 15 000 | 15 000 | 10 000 | 6 000 | ||||||||||||||||||||||
Срок службы электрической части (кол-во переключений) | 415В AC, In | 8 000 | 6 000 | 4 000 | 4 000 (400 А) / 3000 (630 А) | 2 000 | 1 000 | ||||||||||||||||||||||
690В AC, In | 2 000 | 1 500 | 1 500 | 1 500 | 1 000 | 1 000 | |||||||||||||||||||||||
Разъединительные модули | |||||||||||||||||||||||||||||
Защита распределительных цепей | TM | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ||||||||||||||||||||||
EN | - | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||||||||||||||||||
EM | - | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||||||||||||||||||
Защита двигателя | M | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ||||||||||||||||||||||
ENM | - | ☑ | ☑ | ☑ | ☑ | - | |||||||||||||||||||||||
EMM | - | ☑ | ☑ | ☑ | ☑ | - | |||||||||||||||||||||||

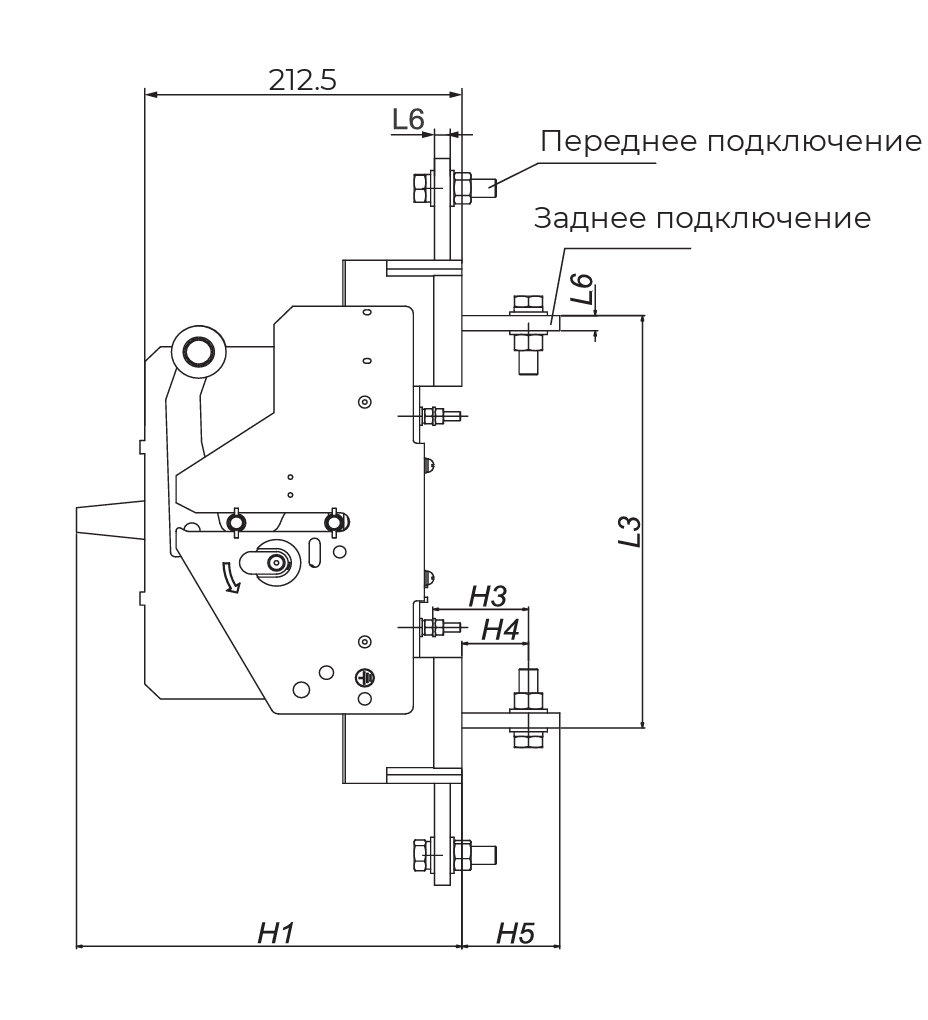

Монтаж и подключение | |||||||||||||||||||||||||||||
Фиксированный тип | Фронтальное подключение | ☑ | ☑ | ☑ | ☑ | - | ☑ | ||||||||||||||||||||||
Заднее подключение | ☑ | ☑ | ☑ | ☑ | ☑ | - | |||||||||||||||||||||||
Встраиваемый тип3) | Фронтальное подключение | ☑ | ☑ | ☑ | ☑ | - | - | ||||||||||||||||||||||
Заднее подключение | ☑ | ☑ | ☑ | ☑ | - | - | |||||||||||||||||||||||

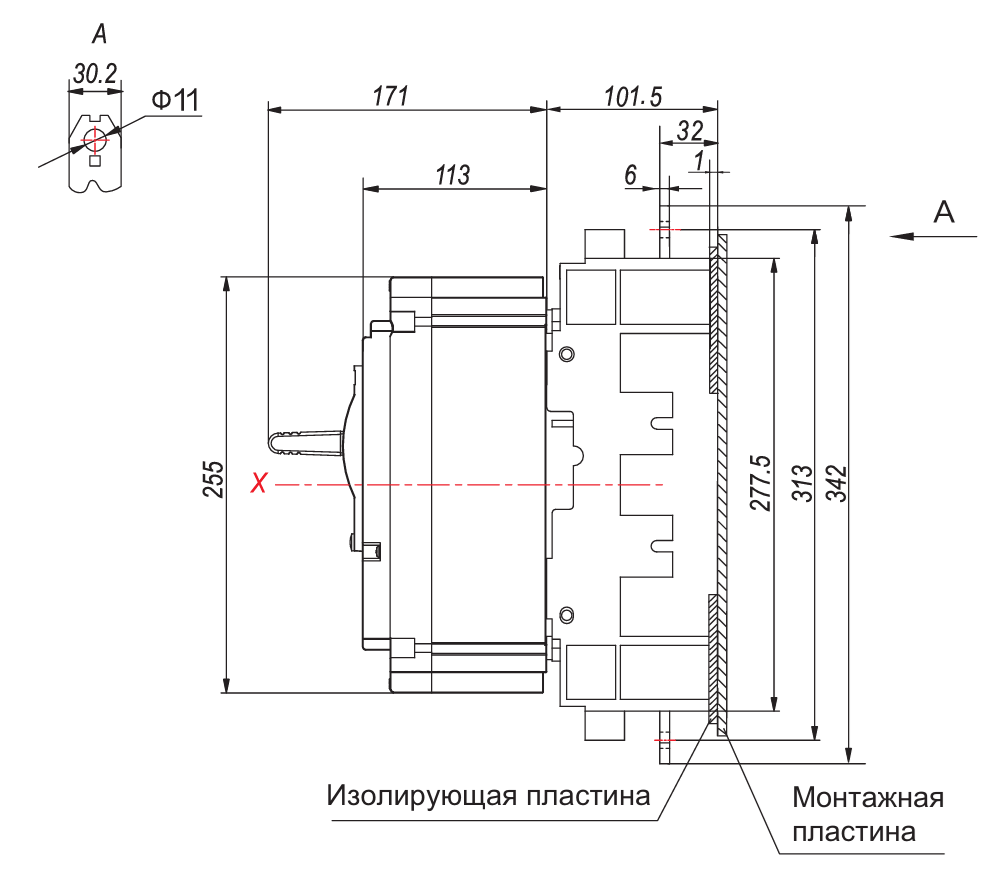

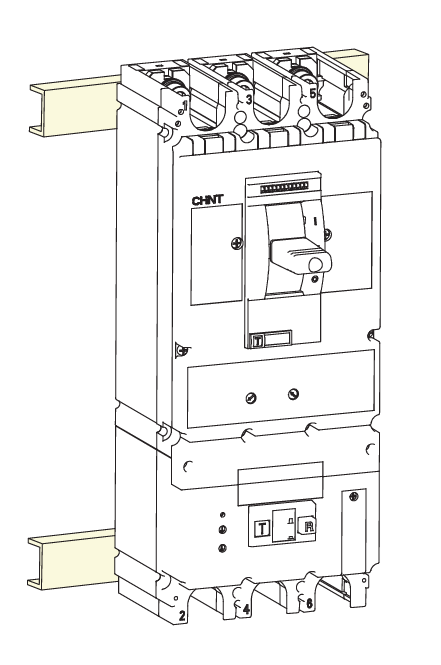

Выкатной тип3) | Фронтальное подключение | - | - | ☑ | ☑ | ☑ | - | ||||||||||||||||||||||
Заднее подключение | - | - | ☑ | ☑ | ☑ | - | |||||||||||||||||||||||

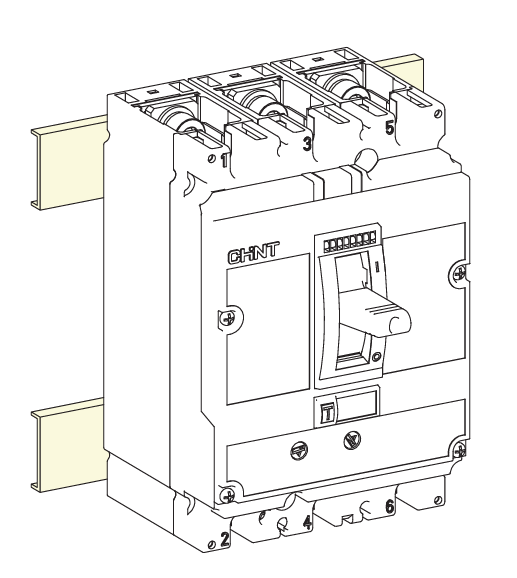

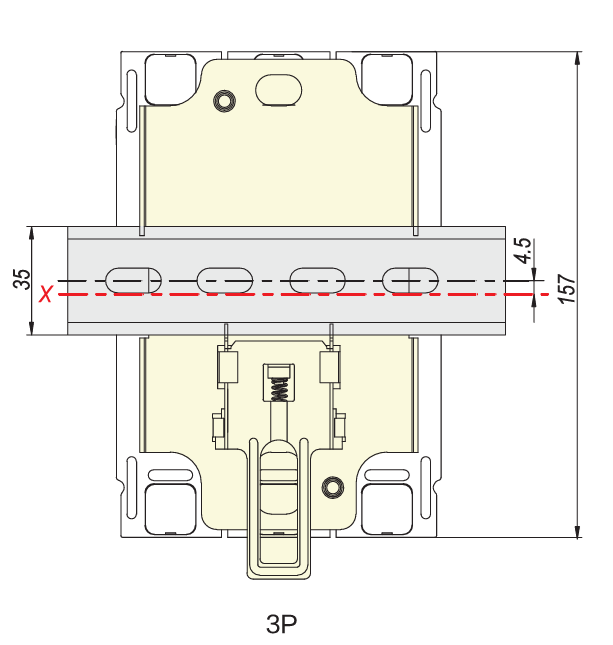

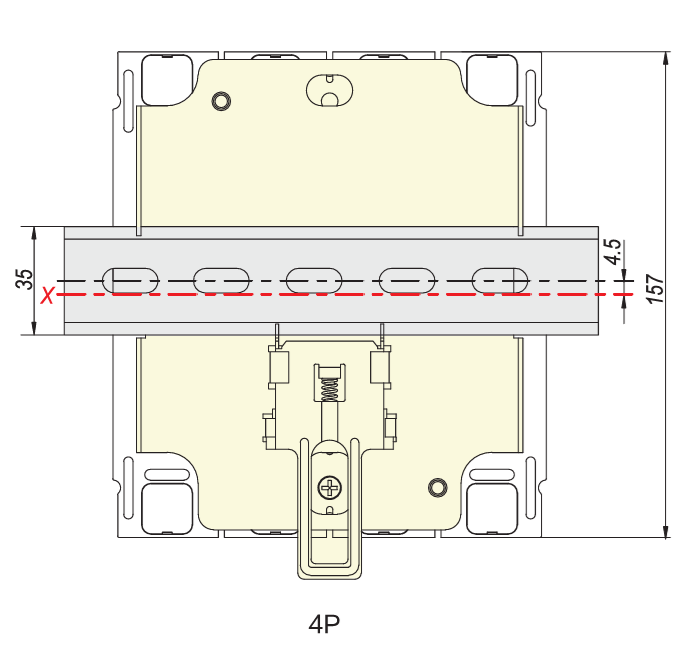

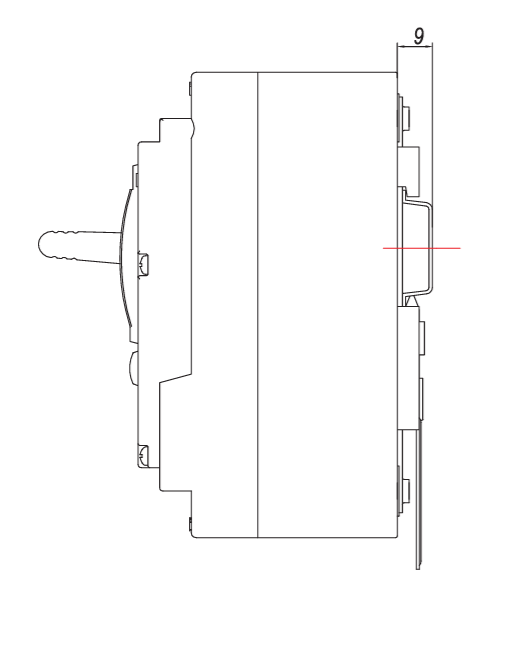

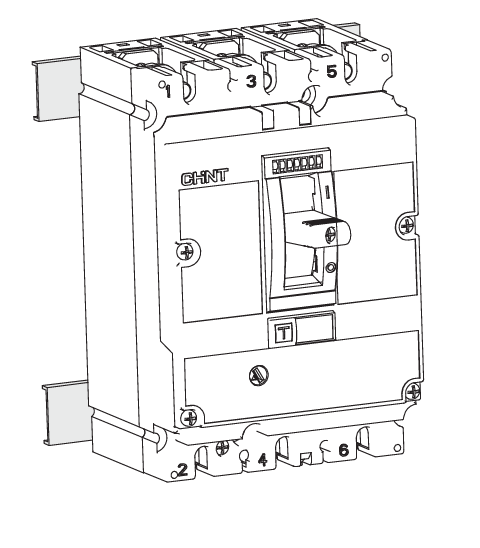

DIN-рейка | Фронтальное подключение | ☑ | ☑ | - | - | - | - | ||||||||||||||||||||||

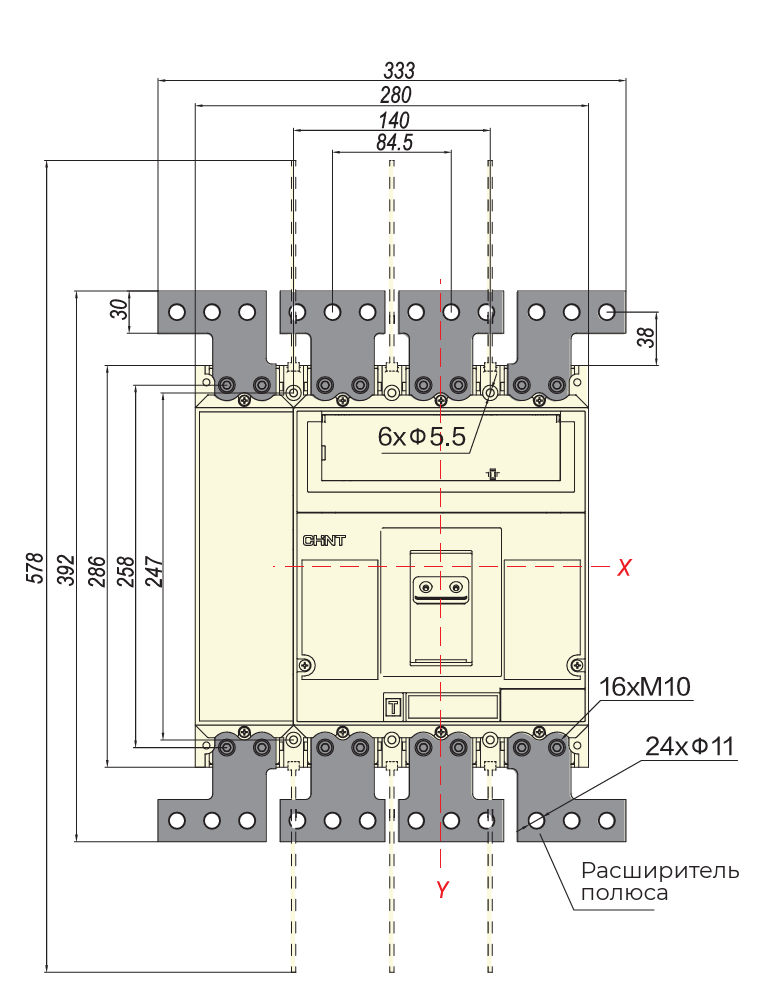

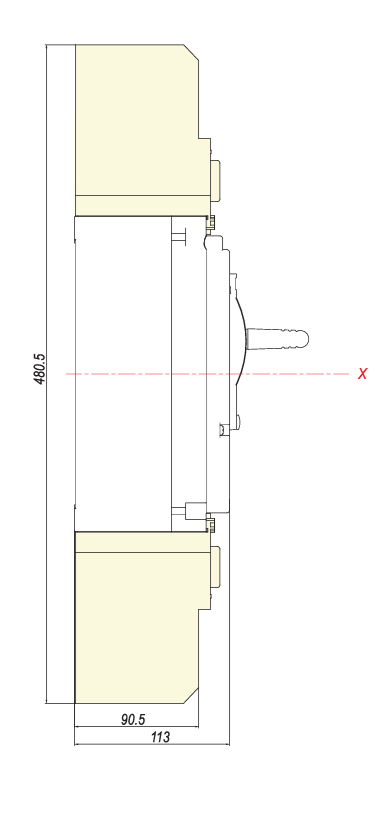

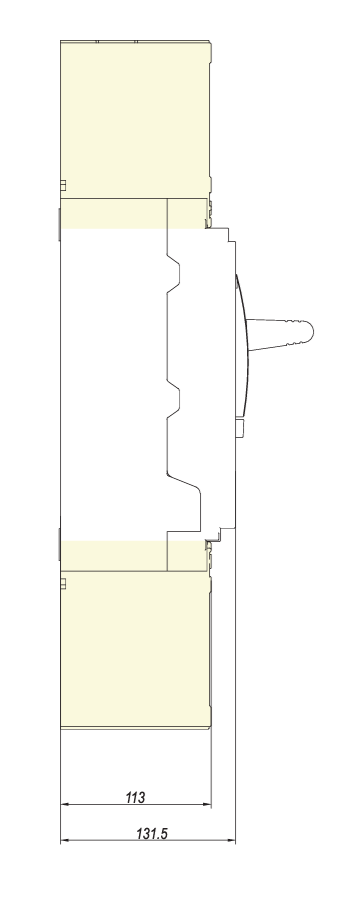

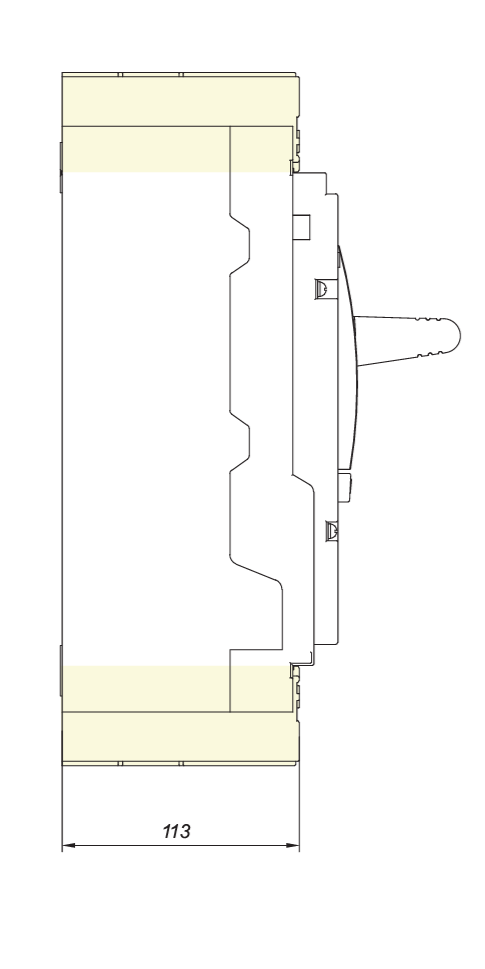

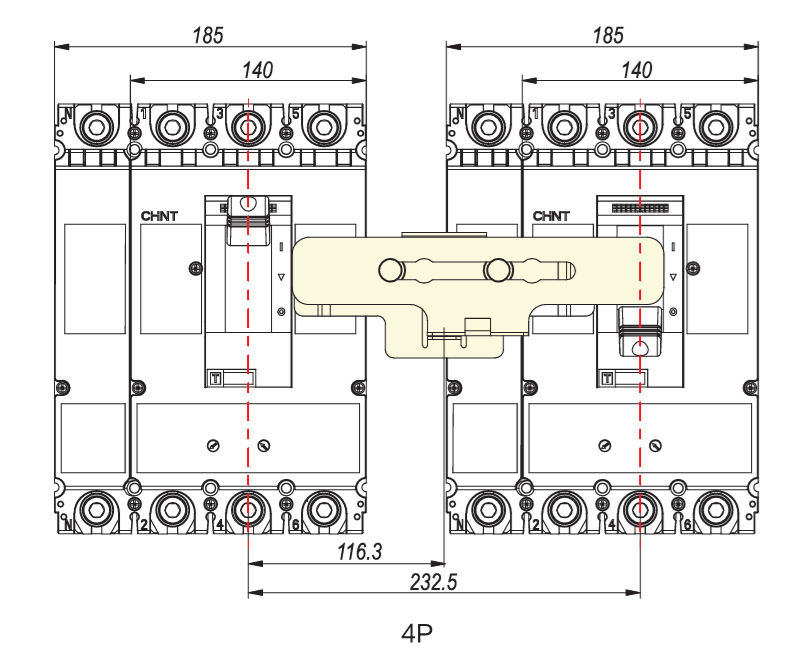

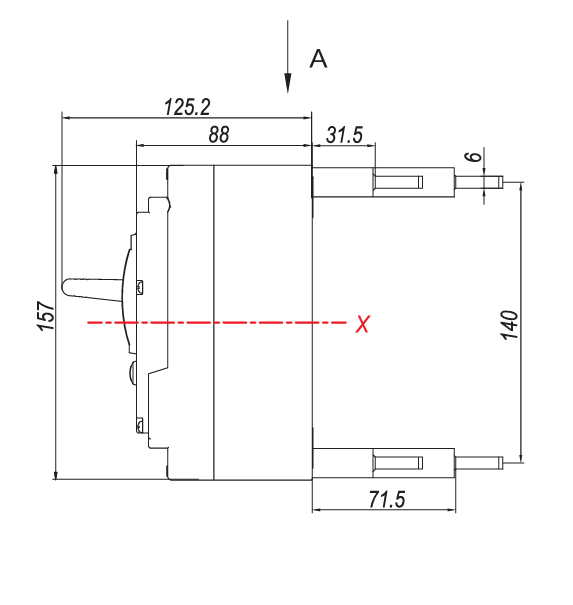

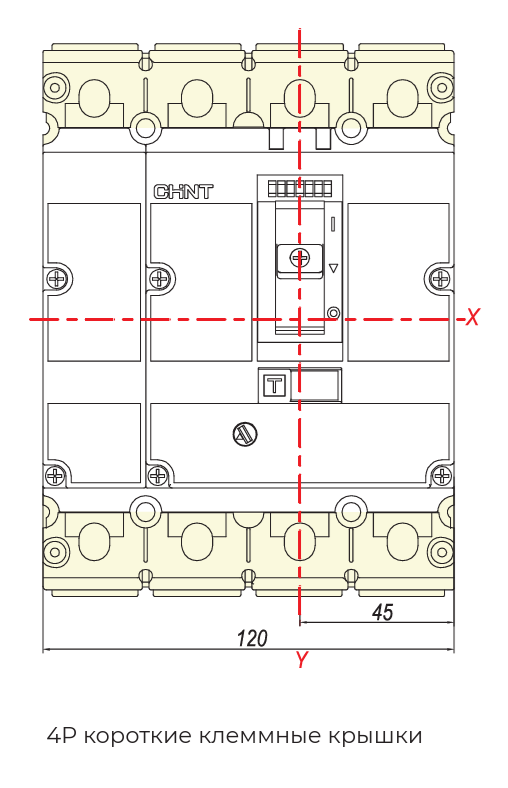

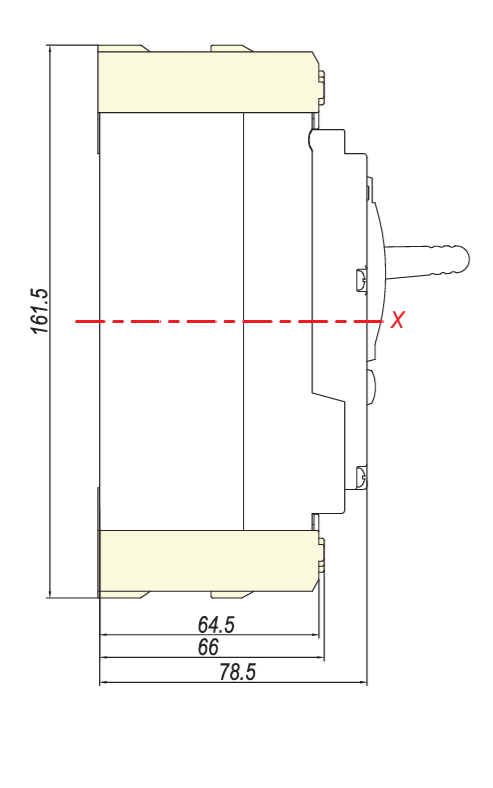

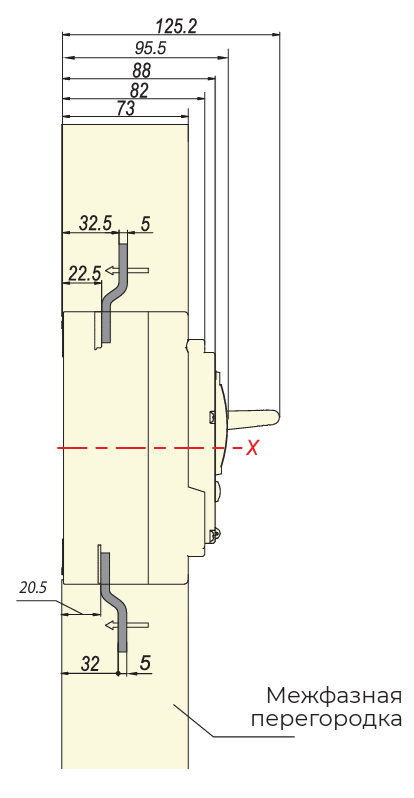

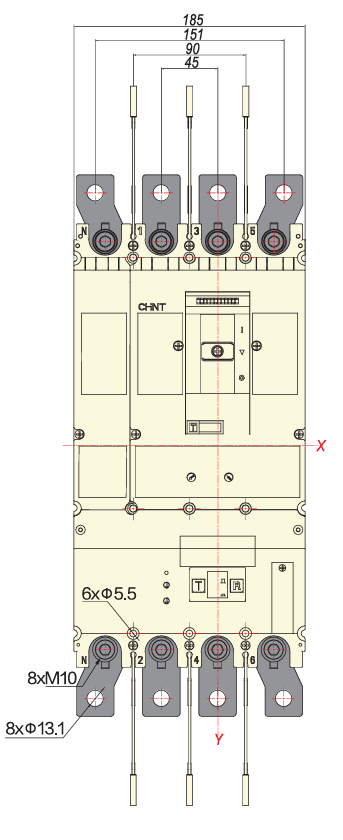

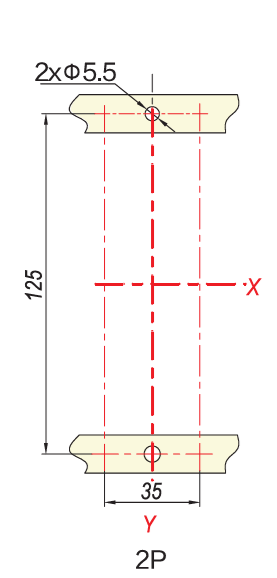

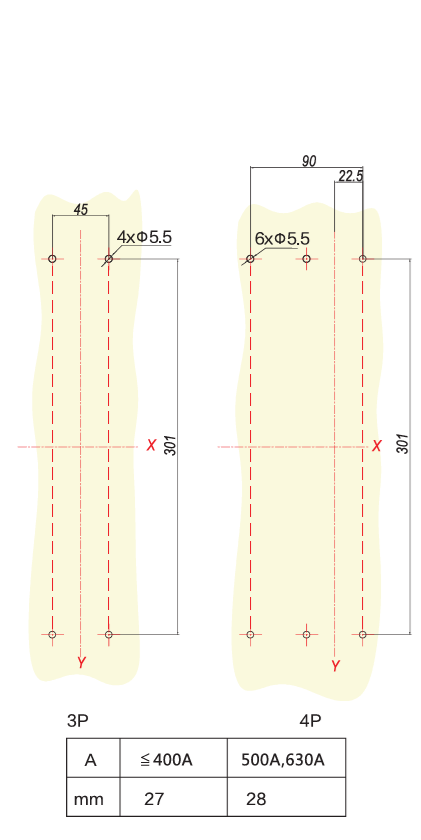

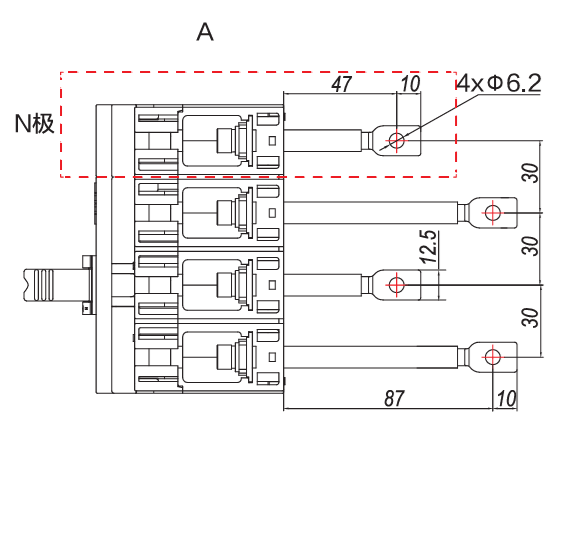

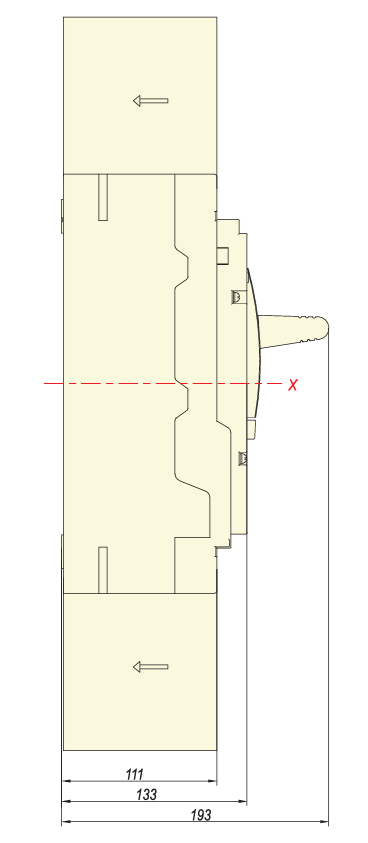

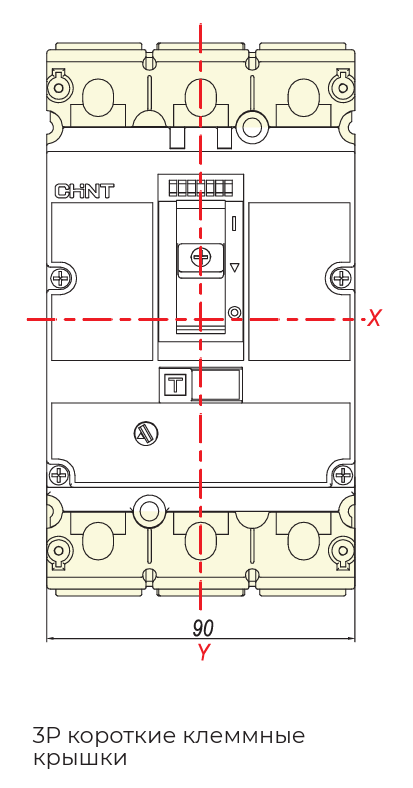

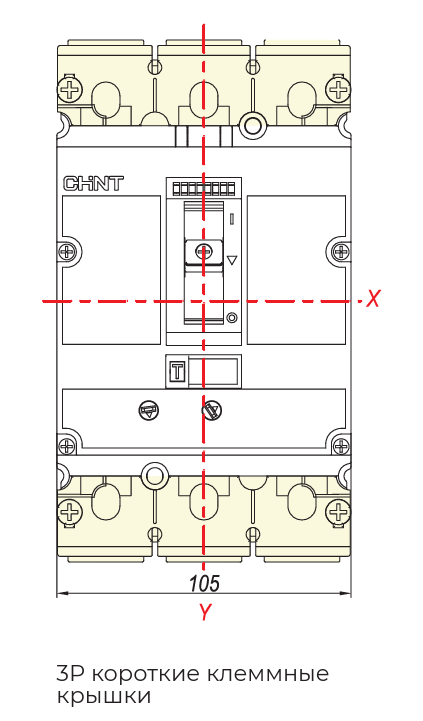

Размеры | |||||||||||||||||||||||||||||

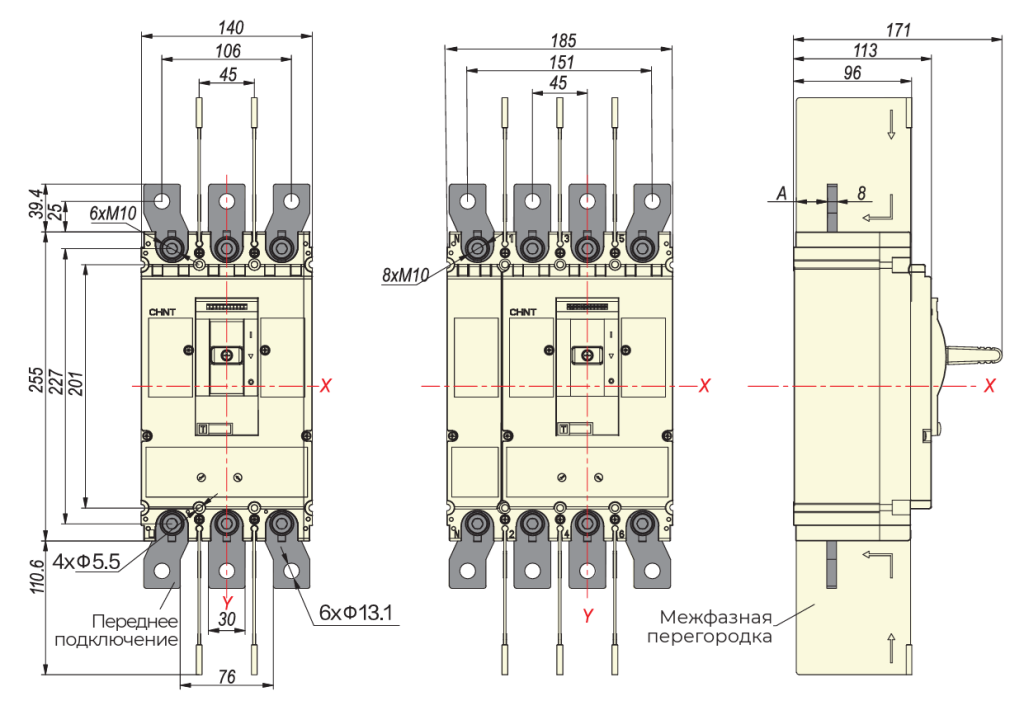

Размеры (мм) ШхВхГ | Ширина (1P/2P/3P/4P) | 35/62/90/120 | 40/70/105/140 | 140/185 | 140/185 | 195/260 | 210/280 | ||||||||||||||||||||||
Высота | 140 | 157 | 255 | 255 | 300 | 286 | |||||||||||||||||||||||
Глубина | 78,5 | 88,7 | 113 | 113 | 133 | 167 (195)4) | |||||||||||||||||||||||
Масса | |||||||||||||||||||||||||||||
Масса (кг)/фиксированный тип | 1P | 0,5 | 0,75 | - | - | - | - | ||||||||||||||||||||||
2P | 0,83 | 1.3 | - | - | - | - | |||||||||||||||||||||||
3P | 1,19 | 1,85 (TM/M); 2,0 (EN/EM) | 5,2 (TM/M); 5,8 (EN/EM) | 5,5 (TM/M); 6,0 (EN/EM) | 10,5 (TM/M); 10,5 (EN/EM) | 13,5(16)4) | |||||||||||||||||||||||
4P | 1,55 | 2,5 (TM/M); 2,65 (EN/EM) | ) 6,7 (TM/M); 7,8 (EN/EM) | 7,0 (TM/M); 8,0 (EN/EM) | 13,5 (TM/M); 13,5 (EN/EM) | 17,5(20)4) |
Примечание:
1) Только для изделий с 1 полюсом;
2) Рабочая температура для базового электронного типа (поворотный регулятор) -35...+70°С;
Рабочая температура для стандартного электронного типа (ЖК-индикатор) -25...+70°С;
3) Только для изделий с 3/4 полюсами;
4) Данные в скобках () предназначены для типа двигателя

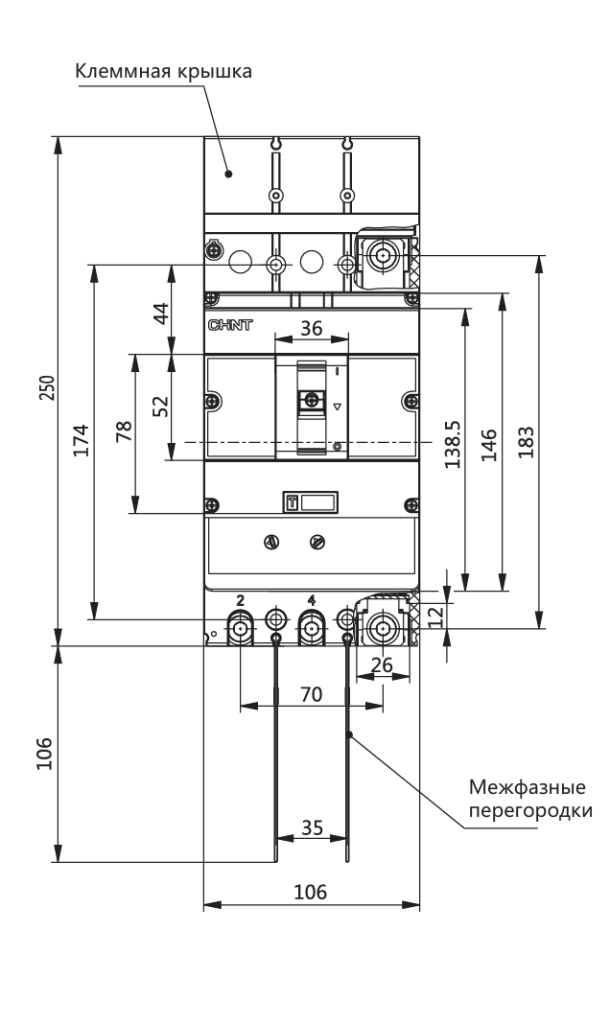

Автоматический выключатель в литом корпусе NM8N высоковольтный | NM8N-250HV | NM8N-400HV | NM8N-630HV | ||||
---|---|---|---|---|---|---|---|
Номинальный ток (In), A, 40°С | 63, 80, 100, 125, 160, 180, 200, 225, 250 | 250, 315, 350, 400 | 400, 500, 630 | ||||
Электрические характеристики | |||||||
Номинальное напряжение изоляции (Ui), В | 1250 | ||||||
Номинальное импульсное выдерживаемое напряжение (Uimp), кВ | 8 | 12 | 12 | ||||
Номинальное рабочее напряжение (Ue), В при 50/60Гц | 690, 800, 1000, 1150 | ||||||
Кол-во полюсов | 3P | ||||||
Отключающая способность | C | S | C | S | C | S | |
Номинальная предельная наибольшая отключающая способность (Icu), кА | 690АС | 50 | 80 | 50 | 80 | 50 | 80 |
800АС | 36 | 50 | 36 | 50 | 36 | 50 | |
1000АС | 15 | 30 | 25 | 35 | 25 | 35 | |
1150АС | 10 | 10 | 10 | 10 | 10 | 10 | |
Номинальная рабочая наибольшая отключающая способность (lcs), кA | 690АС | 50 | 80 | 50 | 80 | 50 | 80 |
800АС | 36 | 36 | 36 | 50 | 36 | 50 | |
1000АС | 15 | 15 | 15 | 20 | 15 | 20 | |
1150АС | 10 | 10 | 10 | 10 | 10 | 10 | |
Тип расцепителя | TM (термомагнитный), M (магнитный) | ||||||
Механический срок службы | 15000 | 15000 | 15000 | ||||
Электрический срок службы | 1500 | 1500 | 1500 | ||||

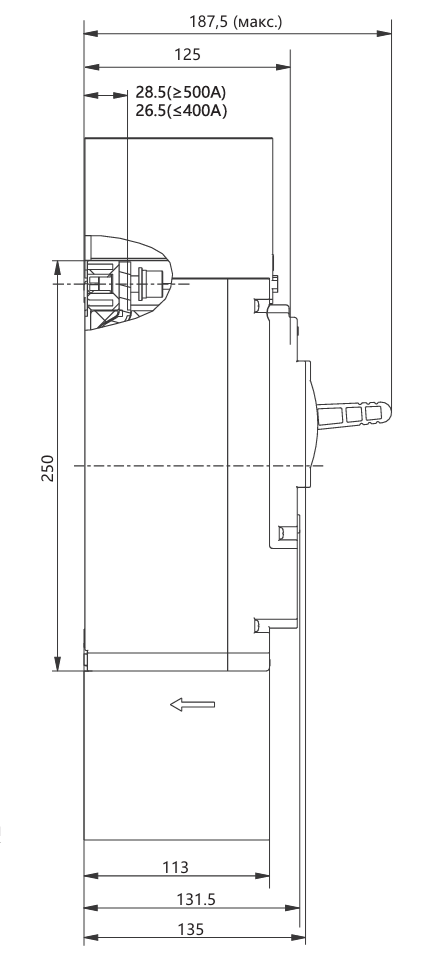

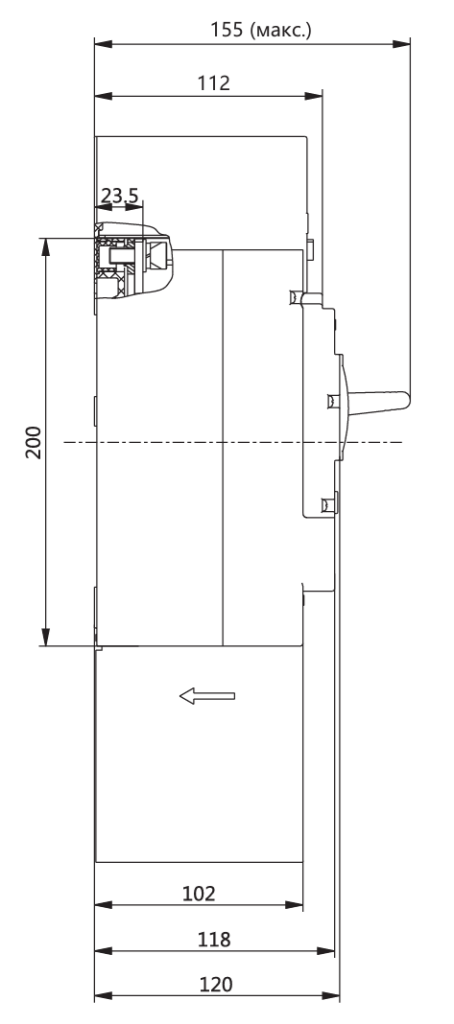

Размеры | |||||||
Размеры (мм) Ш х В х Г | Ширина | 106 | 140 | 140 | |||
Высота | 200 | 250 | 250 | ||||
Глубина | 120 | 135 | 135 | ||||
Масса | |||||||
Масса (m), кг / Стационарный тип | 5,5 |
Автоматический выключатель постоянного тока в литом корпусе NM8N | 125 | 250 | 400 | 630 | 800 | 1600 | ||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный рабочий ток In (A), 40°C | 16-20-25-32-40-50-63-80-100-125 | 125-160-180-200-225-250 | 250-315-350-400 | 400-500 | 500-630-700-800 | 800-1000-1250-1600 | ||||||||||||||||||||||
Электрические характеристики | ||||||||||||||||||||||||||||
Номинальное напряжение изоляции Ui (B) | 1000 | 1000 | 1000 | 1000 | 1250 | 1000 | ||||||||||||||||||||||
Номинальное выдерживаемое испульсное напряжение Uimp (кВ) | 8 | 8 | 12 | 12 | 12 | 8 | ||||||||||||||||||||||
Номинальное рабочее напряжение Ue(B), пост. ток 50/60 Гц | 250, 500, 750, 1000 | 250, 500, 750, 1000 | 750, 1000 | 750, 1000 | 750, 1000 | 750, 1000 | ||||||||||||||||||||||
Код отключающей способности | B | C | S | Q | H | B | C | S | Q | H | B | C | S | Q | H | B | C | S | Q | H | B | C | S | Q | H | B | C | |
Количество полюсов | 1P | ☑ | ☑ | ☑ | - | - | ☑ | ☑ | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
2P | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
3P | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |
4P | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |
Номинальная предельная отключающая способности при к.з. Icu (kA) | 250B, 1Р | 25 | 36 | 50 | - | - | 25 | 36 | 50 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
500B, 2Р последовательно | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
750B, 3Р последовательно | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | |
1000B, 4Р последовательно | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | |
Номинальная отключающая способность Ics (kA) | 250B, 1Р | 25 | 36 | 50 | - | - | 25 | 36 | 50 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
500B, 2Р последовательно | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
750B, 3Р последовательно | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | |
1000B, 4Р последовательно | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | 50 | 70 | 100 | 25 | 36 | |
Стандарт | МЭК/EN 60947-2 | МЭК/EN 60947-2 | ||||||||||||||||||||||||||
Категория применения | А | А | А | А | А | А | ||||||||||||||||||||||
Температура окружающей среды | -40...+70°С | -40...+70°С | ||||||||||||||||||||||||||
Безопасность изоляции | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ||||||||||||||||||||||
Искровой зазор | 0 | 0 | 0 | 0 | 0 | 0 | ||||||||||||||||||||||
Срок службы механической части (кол-во переключений) | Отсутствие технического обслуживания | 15 000 | 15 000 | 15 000 | 15 000 | 10 000 | 6 000 | |||||||||||||||||||||
Срок службы электрической части (кол-во переключений) | 1000В DC, In | 2 000 | 1 500 | 1 500 | 1 500 | 1 000 | 1 000 | |||||||||||||||||||||
Разъединительные модули | ||||||||||||||||||||||||||||
Защита распределительных цепей | TM | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||||||||||||||||
Монтаж и подключение | ||||||||||||||||||||||||||||
Фиксированный тип | Фронтальное подключение | ☑ | ☑ | ☑ | ☑ | - | ☑ | |||||||||||||||||||||
Заднее подключение | ☑ | ☑ | ☑ | ☑ | ☑ | - | ||||||||||||||||||||||
Встраиваемый тип1) | Фронтальное подключение | ☑ | ☑ | ☑ | ☑ | - | - | |||||||||||||||||||||
Заднее подключение | ☑ | ☑ | ☑ | ☑ | - | - | ||||||||||||||||||||||
Выкатной тип1) | Фронтальное подключение | - | - | ☑ | ☑ | ☑ | - | |||||||||||||||||||||
Заднее подключение | - | - | ☑ | ☑ | ☑ | - | ||||||||||||||||||||||
DIN-рейка | Фронтальное подключение | ☑ | ☑ | - | - | - | - | |||||||||||||||||||||
Размеры | ||||||||||||||||||||||||||||
Размеры (мм) ШхВхГ | Ширина (1P/2P/3P/4P) | 35/62/90/120 | 40/70/105/140 | 140/185 | 140/185 | 195/260 | 210/280 | |||||||||||||||||||||
Высота | 140 | 157 | 255 | 255 | 300 | 286 | ||||||||||||||||||||||
Глубина | 78,5 | 88,7 | 113 | 113 | 133 | 167 | ||||||||||||||||||||||
Масса | ||||||||||||||||||||||||||||
Масса (кг) / фиксированный тип | 1P | 0,5 | 0,75 | - | - | - | - | |||||||||||||||||||||
2P | 0,83 | 1,3 | - | - | - | - | ||||||||||||||||||||||
3P | 1,19 | 1,85 | 5,2 | 5,5 | 10,3 | 13,5 | ||||||||||||||||||||||
4P | 1,55 | 2,5 | 6,7 | 7,0 | 13,5 | 17,5 |
Примечание: 1) Только для изделий с 3/4 полюсами

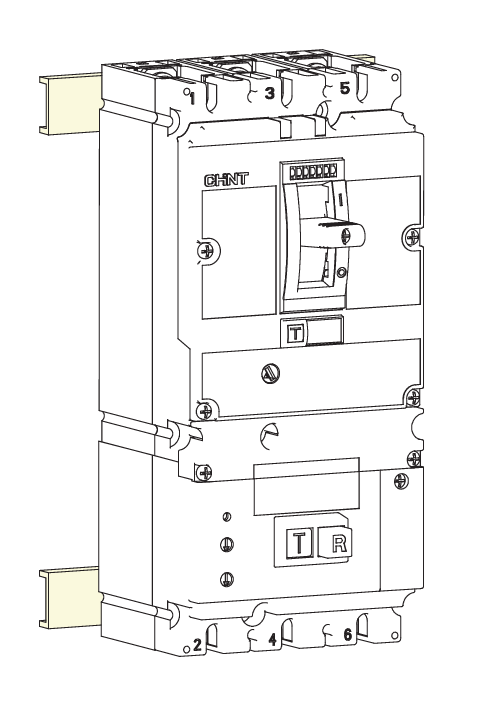

Модуль защиты по дифференциальному тока NM8NL | 125 | 250 | 400 | 630 | |
---|---|---|---|---|---|
Номинальный рабочий ток In (A), 40°C | 125 | 250 | 400 | 630 | |
Количество полюсов | 3P, 4P | 3P, 4P | 3P, 4P | 3P, 4P | |
Электрические характеристики | |||||
Номинальное напряжение изоляции Ui (B) | 1000 | 1000 | 1000 | 1000 | |
Номинальное выдерживаемое испульсное напряжение Uimp (кВ) | 8 | 8 | 12 | 12 | |
Номинальное рабочее напряжение Ue(B), пост. ток | 380/400/415, 440 | 380/400/415, 440 | 380/400/415, 440 | 380/400/415, 440 | |
Номинальный ток автоматического выключателя (А) | TM | 16-20-25-32-40-50-63-80-100-125 | 125-160-180-200-225-250 | 250-315-350-400 | 400-500 |
EN | - | 32-63-100-160-250 | 250-400 | 400-630 | |
EM | - | 32-63-100-160-250 | 250-400 | 400-630 | |
M | 16-20-25-32-40-50-63-80-100-125 | 125-160-180-200-225-250 | 250-315-350-400 | 400-500 | |
ENM | - | 32-63-100-160-250 | 250-400 | 400-630 | |
EMM | - | 32-63-100-160-250 | 250-400 | 400-630 | |
Номинальный рабочий ток замыкания на землю I/In (А) | RCD1 (4 положения настройки) | 0,03-0,1-0,3-1 | 0,03-0,1-0,3-1 | 0,03-0,1-0,3-1 | 0,03-0,1-0,3-1 |
RCD2 (4 положения настройки) | 0,05-0,2-0,5-2 | 0,05-0,2-0,5-2 | - | - | |
RCD3 (4 положения настройки) | - | - | 0,05-0,2-0,5-1 | 0,05-0,2-0,5-1 | |
RCD4 (4 положения настройки) | - | - | 0,1-0,3-1-2 | 0,1-0,3-1-2 | |
Номинальный рабочий ток замыкания на землю в нерабочем состоянии I/Inо (А) | 0,5I∆n | 0,5I∆n | 0,5I∆n | 0,5I∆n | |
Предельное время отсутствия срабатывания (мс)1) | ∆t: 0-60-200-500 | ||||
Максимальное время размыкания (с) | Общее время размыкания (регулируемое) | 100-300-500-1000 | |||
Номинальная способность на включение и отключение по дифференциальному току I/Im (kA) | 0,25 Icu | 0,25 Icu | 0,25 Icu | 0,25 Icu | |
Функция отсутствия срабатывания при выдаче сигнала утечки тока на землю | ☑ | ☑ | ☑ | ☑ | |
Стандарт | МЭК/EN 60947-2 | ||||
Тип дифференциального тока | A/AC | A/AC | A/AC | A/AC | |
Безопасность изоляции | ☑ | ☑ | ☑ | ☑ | |
Температура окружающей среды | -25...+70°С | ||||
Искровой зазор | 0 | 0 | 0 | 0 | |

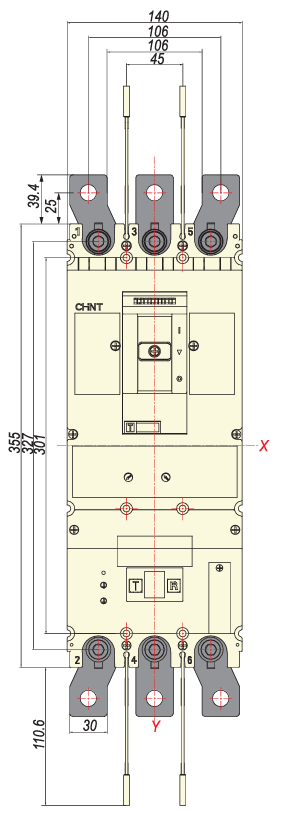

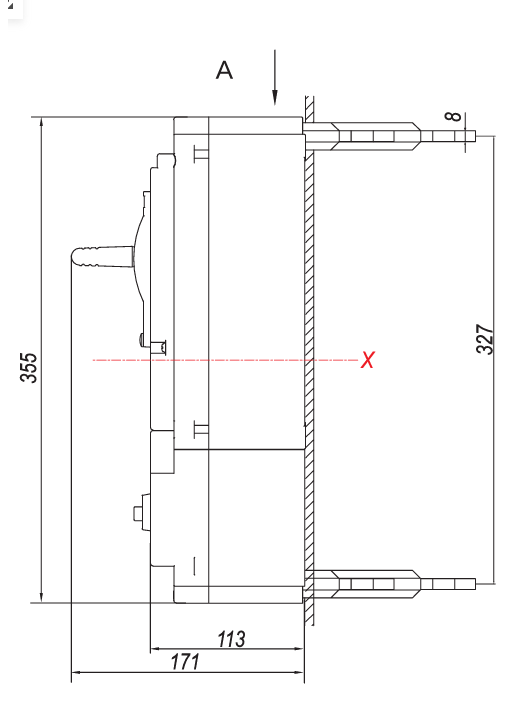

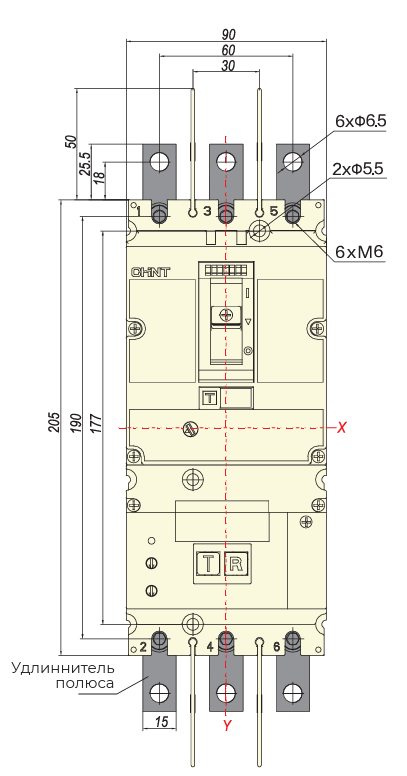

Размеры | |||||
Размеры с автоматическим выключателем (мм) ШхВхГ | Ширина (3P/4P) | 90/120 | 105/140 | 140/185 | 140/185 |
Высота | 205 | 232 | 355 | 355 | |
Глубина | 78,5 | 88 | 113 | 113 | |
Масса | |||||
Масса (кг) / фиксированный тип | 3P | 0,43 | 0,84 | 1,98 | 1,98 |
4P | 0,51 | 1,08 | 2,69 | 2,69 |
Примечание: 1) Если установленное значение рабочего дифференциального тока равно 0,03 А, предельное время отстутствия срабатывания необходимо установить равным 0
Выключатель-разъединитель NM8NSD | 125 | 250 | 400 | 800 | 1600 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный рабочий ток In (A), 40°C | 125 | 250 | 400 | 800 | 1600 | ||||||||
Количество полюсов | 2P | 3P | 4P | 2P | 3P | 4P | 3P | 4P | 3P | 4P | 3P | 4P | |
Номинальный рабочий ток Ie (A) | 125 | 250 | 400 | 800 | 800-1000-1250-1600 | ||||||||
Номинальное рабочее напряжение Ue(B) | AC | 690 | 690 | 690 | 690 | 415/690 | |||||||
DC | 500 | 750 | 1000 | 500 | 750 | 1000 | 750 | 1000 | 750 | 1000 | 750 | 1000 | |
Номинальное напряжение изоляции Ui (B) | 1000 | 1000 | 1000 | 1250 |
AC 1000 DC 1500 | ||||||||
Номинальное выдерживаемое испульсное напряжение Uimp (кВ) | 8 | 8 | 12 | 12 | 12 | ||||||||
Номинальная включающая способность при токе к.з. Icm (kA) | 3,2 AC/ 2 DC | 5 AC/ 3,2 DC | 8 AC/ 5 DC | 14 | 40 AC/ 19,2 DC | ||||||||
Номинальный кратковременный выдерживаемый ток Icw (kA) | 1 с | 2 | 3,2 | 5 | 8/10 | 20 AC/ 19,2 DC | |||||||
3 с | 2 | 3,2 | 5 | 8/10 | 20 | ||||||||
Стандарт | МЭК/EN 60947-3, GB/T 14048.3 | ||||||||||||
Категория применения |
AC-22A/AC-23A DC-22A/DC-23A | ||||||||||||
Безопасность изоляции | ☑ | ☑ | ☑ | ☑ | ☑ | ||||||||
Температура окражающей среды | -40...+70°С | ||||||||||||
Искровой зазор | 0 | 0 | 0 | 0 | 0 | ||||||||
Срок службы механической части (кол-во переключений) | Отсутствие технического обслуживания | 15 000 | 15 000 | 15 000 | 10 000 | 6 000 | |||||||
Срок службы электрической части (кол-во переключений) | 415В AC, In | 8 000 | 6 000 | 4 000 | 2 000 | 1 000 | |||||||
690В AC, In | 2 000 | 1 500 | 1 500 | 1 000 | 1 000 | ||||||||
1000В DC, In | 2 000 | 1 500 | 1 500 | 1 000 | 1 000 | ||||||||
Монтаж и подключение | |||||||||||||
Фиксированный тип | Фронтальное подключение | ☑ | ☑ | ☑ | - | ☑ | |||||||
Заднее подключение | ☑ | ☑ | ☑ | ☑ | ☑ | ||||||||
Встраиваемый тип1) | Фронтальное подключение | ☑ | ☑ | ☑ | - | - | |||||||
Заднее подключение | ☑ | ☑ | ☑ | - | - | ||||||||
Выкатной тип1) | Фронтальное подключение | - | - | ☑ | ☑ | - | |||||||
Заднее подключение | - | - | ☑ | ☑ | - | ||||||||

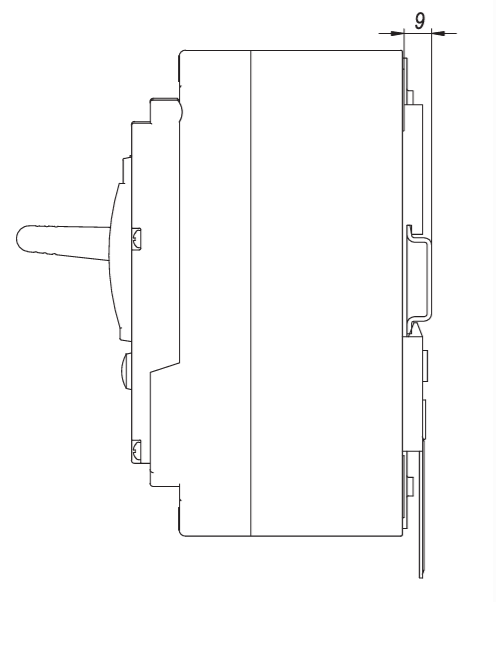

DIN-рейка | Фронтальное подключение | ☑ | ☑ | - | - | - | |||||||

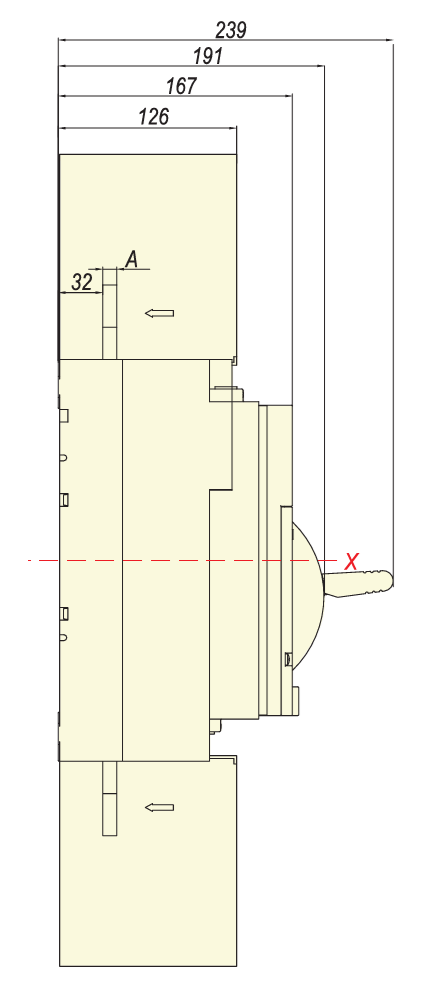

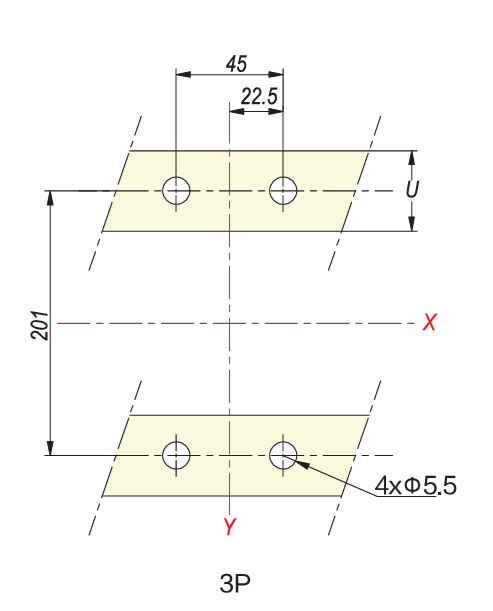

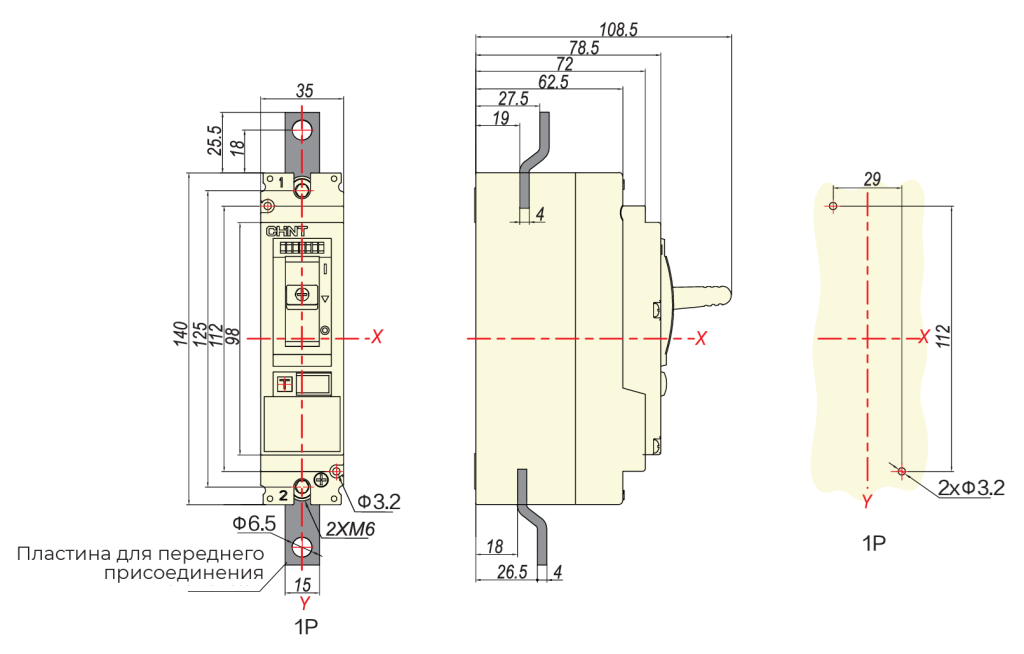

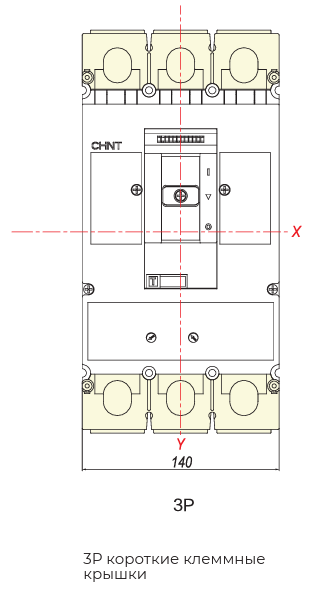

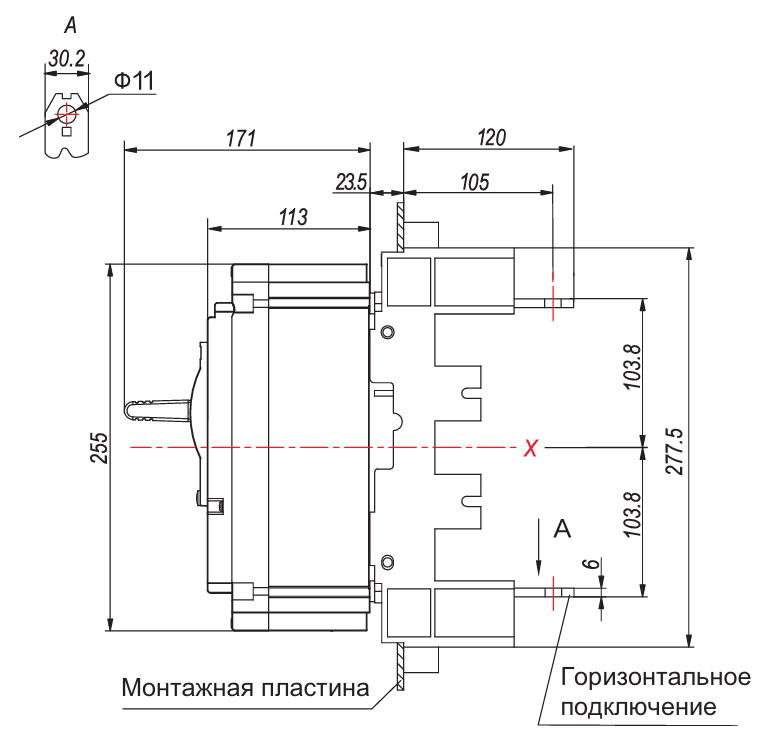

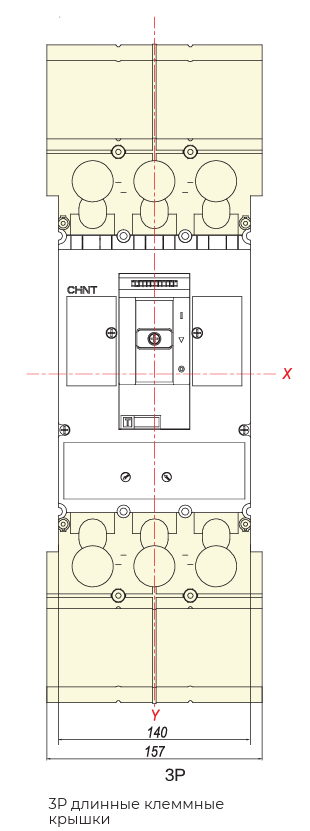

Размеры | |||||||||||||
Размеры (мм) ШхВхГ | Ширина (2P/3P/4P) | 62/90/120 | 70/105/140 | 140/185 | 195/260 | 210/280 | |||||||
Высота | 140 | 157 | 255 | 300 | 286 | ||||||||
Глубина | 78,5 | 88 | 113 | 133 | 167(195)2) | ||||||||
Масса | |||||||||||||
Масса (кг) / фиксированный тип | 2P | 0,81 | 1,1 | - | - | - | |||||||
3P | 1,05 | 1,75 | 5 | 9,5 | 13(15,5)2) | ||||||||
4P | 1,5 | 2,4 | 5,5 | 12,5 | 17(19,5)2) |
Примечание:
1) Только для изделий с 3/4 полюсами;
2) Данные в скобках () предназначены для типа с двигателем

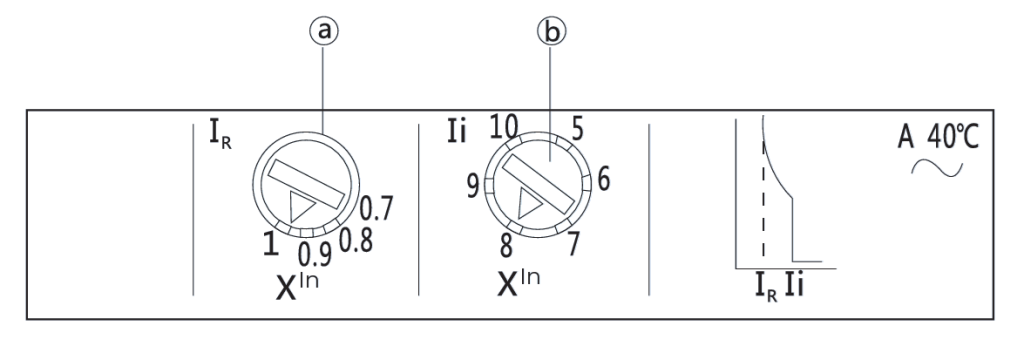

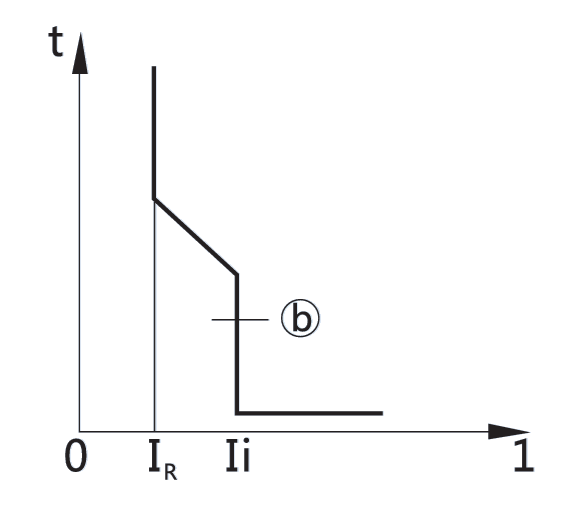

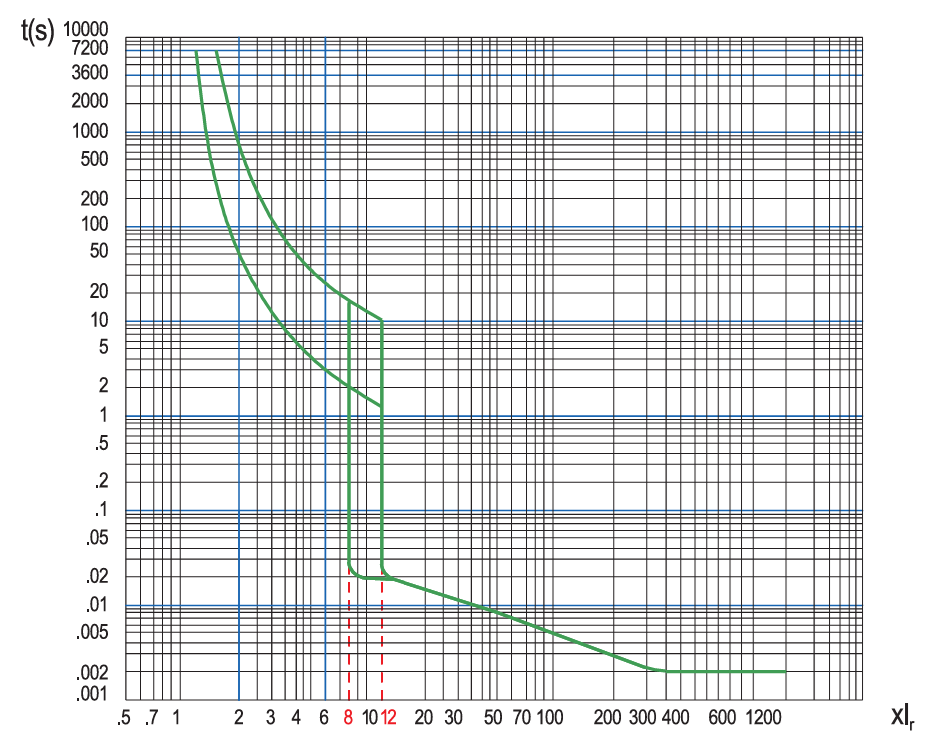

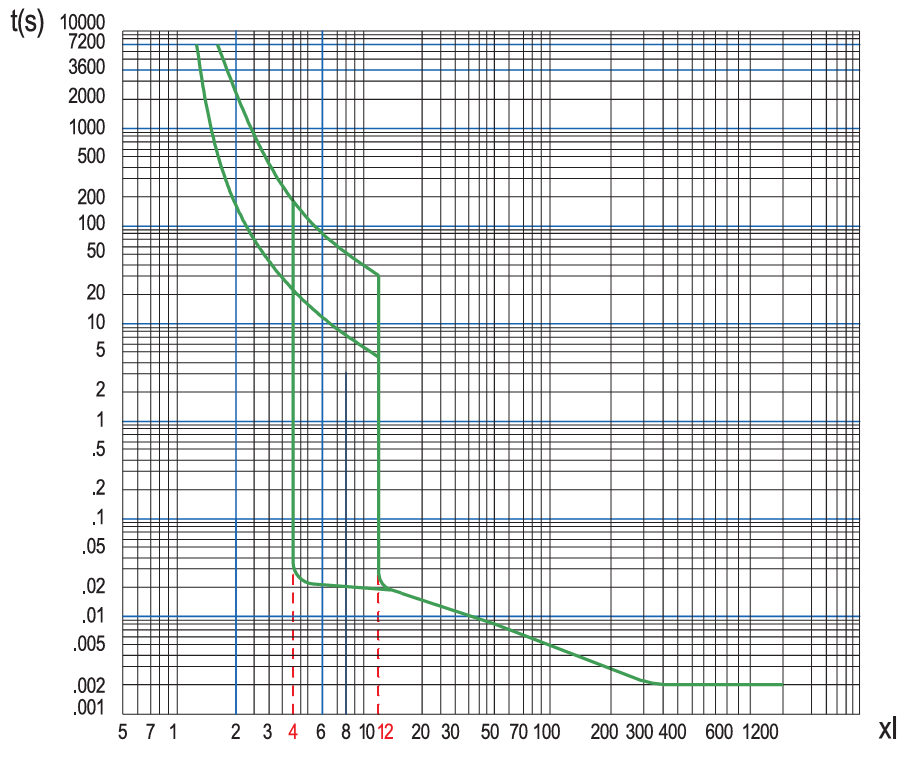

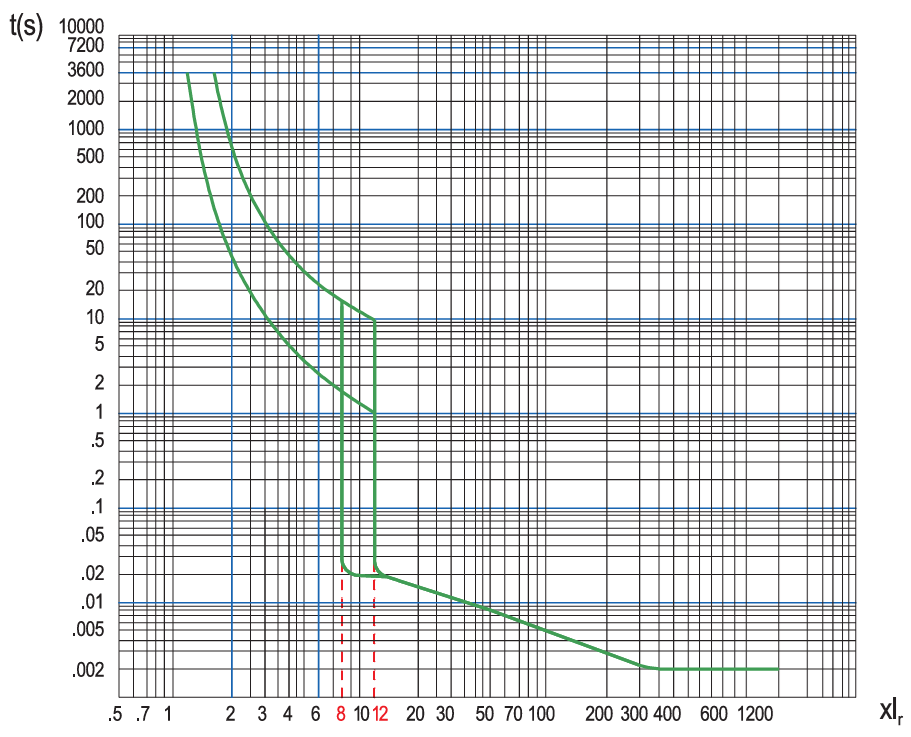

Термомагнитные расцепители серии TM
Термомагнитные расцепители серии TM на номинальный ток до 125 А имеют только одну регулируемую уставку Ir - ток защиты от перегрузки, ток мгновенно срабатывания Ii - фиксированное значение 10In. Расцепители с номинальным током от 125 А и выше имеют две настраиваемые уставки защиты.
Термомагнитные расцепители TM | 125 | 250 | 400 | 630 | 800 | 1600 | |||
---|---|---|---|---|---|---|---|---|---|
Количество полюсов | 1P | 2P, 3P, 4P | 1P | 2P, 3P, 4P | 3P, 4P | 3P, 4P | 3P, 4P | 3P, 4P | |
Номинальный ток | 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 | 125, 160, 180, 200, 225, 250 | 125, 160 | 180, 200, 225, 250 | 250, 315, 350, 400 | 400, 500 | 500, 630, 700, 800 | 800, 1000, 1250, 1600 | |
Защита от перегрузки | |||||||||
Уставка тока (A) Ir = In x |
1,0 Не регулируется | 0,7; 0,8; 0,9; 1,0 |
1,0 Не регулируется | 0,7; 0,8; 0,9; 1,0 | 0,8; 0,9; 1,0 | ||||
Мгновенная защита от короткого замыкания | |||||||||
Уставка тока (A) Ii = In x | 10 | 7, 8, 9, 10, 11, 12 | 5, 6, 7, 8, 9, 10 | ||||||
Точность | ±20% | ||||||||
Защита полюса N | |||||||||
Уставка тока (A) Ii = In x | 10 | Аналогично другим полюсам | |||||||
Точность | ±20% |
Термомагнитные расцепители (ТМ) высоковольтного выключателя | 250 | 400 | 630 |
---|---|---|---|
Количество полюсов | 3P | ||
Номинальный ток | 63, 80, 100, 125, 160, 180, 200, 225, 250 | 250, 315, 350, 400 | 400, 500, 630 |
Защита от перегрузки | |||
Уставка тока (A) Ir = In x | 0,7; 0,8; 0,9; 1,0 | ||
Мгновенная защита от короткого замыкания | |||
Уставка тока (A) Ii = In x |
10 (63A, 100A) 7, 8, 9, 10, 11, 12 (125A, 160A) 5, 6, 7, 8, 9, 10 (180A, 250A) | 5, 6, 7, 8, 9, 10 | |
Точность | ±20% |
Электронные расцепители серии EN
Электронные расцепители серии EN имеют три регулируемых защиты: защита от перегрузки с большой выдержкой времени, от короткого замыкания с малой выдержкой времени, а также мгновенная защита от короткого замыкания.
Электронные расцепители EN | 250 | 400 | 630 | 800 | 1600 | |
---|---|---|---|---|---|---|
Защита от перегрузки | Защита от перегрузки | 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 0,95; 1,0 | ||||
6Ir, время выдержки Tr, с | 3; 6; 12; 18, точность ±10% | |||||
Защита с короткой задержкой времени при коротком замыкании | Уставка тока Isd = Ir x | 1,5; 2; 3; 4; 6; 8; 10, OFF, точность ±15% | ||||
Выдержка времени Tsd, с | 0,1; 0,2; 0,3; 0,4, точность ±20% или ±40 мс (выбирается большее значение) | |||||
Мгновенная защита от короткого замыкания | Уставка тока Ii = In x | 2; 3; 4; 6; 8; 10; 12, OFF, точность ±15% | ||||
Макс. время срабатывания, мс | 60 | |||||
Защита полюса N | Защита полюса N |
IrN = (0,5; 1)In, OFF; IsdN = (1,5; 2; 3; 4; 6; 8; 10) I rN; IiN = (2; 3; 4; 6; 8; 10; 12)IrN | ||||
Выдержка времени, с | Аналогично другим полюсам |

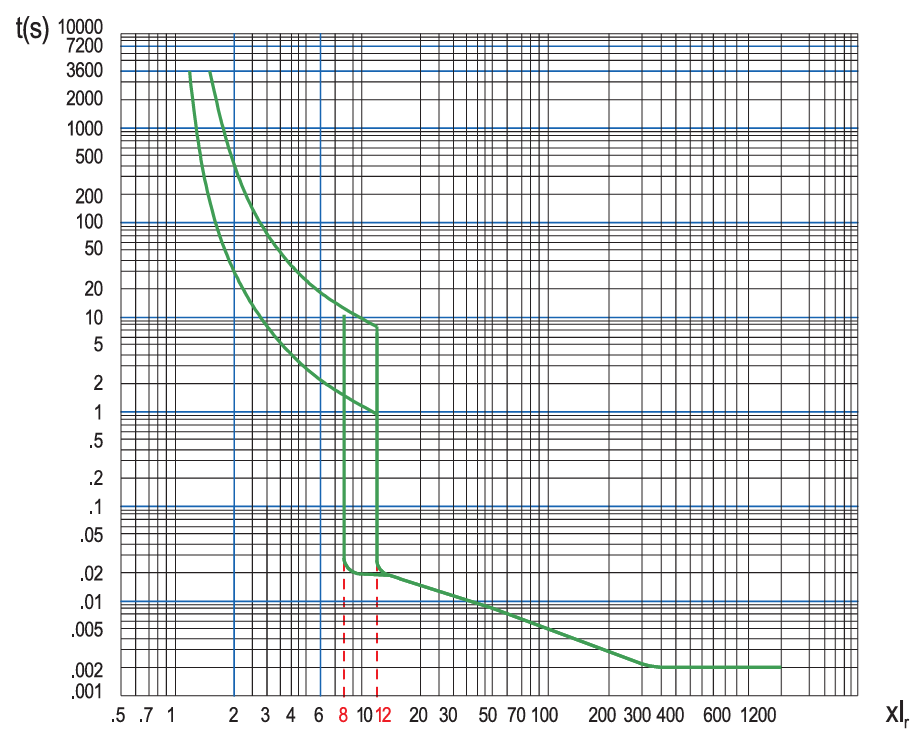

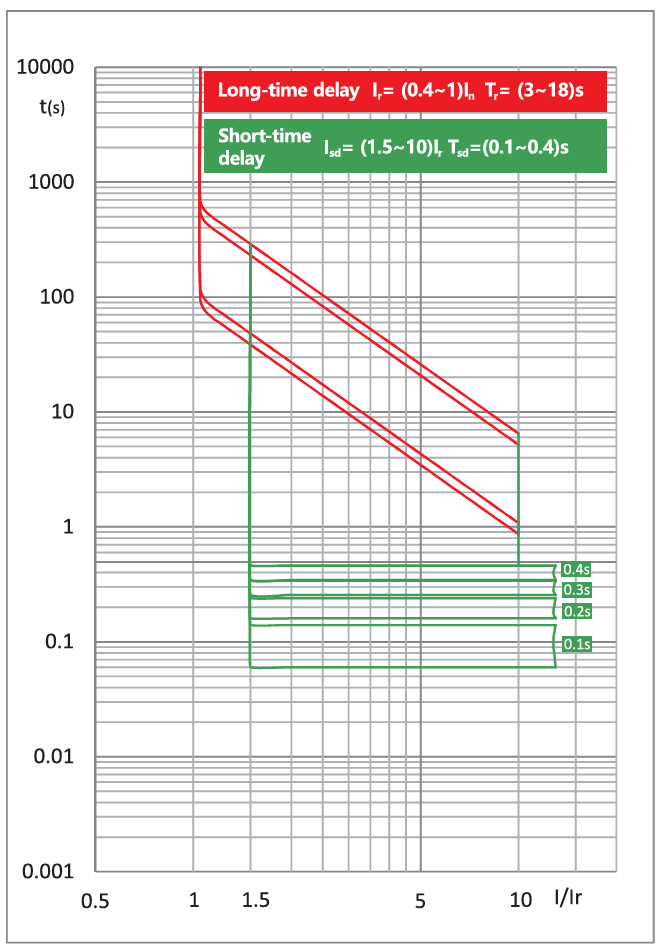

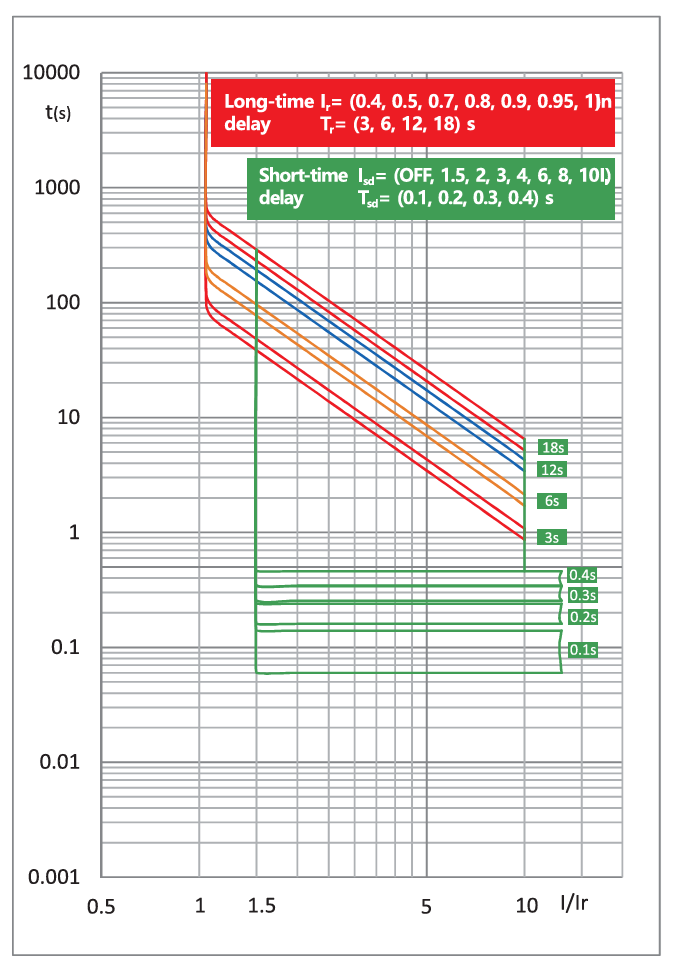

Защита с большой выдержкой времени при перегрузке
Настраиваются значения уставки тока Ir и большой выдержки времени tr, соответствующей значению тока 6Ir.
Защита с малой выдержкой времени при коротком замыкании
Настраиваются значения уставки тока Isd и малой выдержки времени tsd.
Мгновенное срабатывание при коротком замыкании
Настраивается значение уставки тока Ii мгновенного срабатывания.
Электронные расцепители серии EM
Электронные расцепители серии EM имеют четыре регулируемых защиты: защита от перегрузки с большой выдержкой времени, от короткого замыкания с малой выдержкой времени, мгновенная защита и защита от замыкания на землю. Они также могут измерять и отображать в реальном времени измеренные значения тока, информацию о параметрах защиты, историю отключений и имеют функцию настройки параметров.
Электронные расцепители EM | 250 | 400 | 630 | 800 | 1600 | |
---|---|---|---|---|---|---|
Защита от перегрузки | Уставка тока Ir = Inx | Уставка тока Ir = Inx | ||||
6Ir, время выдержки Tr, с | 3÷18; шаг 1 с; точность ±10% | |||||
Защита с малой выдержкой времени при коротком замыкании | Уставка тока Isd = Ir x | 1,5÷10; шаг 1 A; OFF; точность ±15% | ||||
1,5÷10; шаг 1 A; OFF; точность ±15% | 0,1; 0,2; 0,3; 0,4, точность ±20% или ±40 мс (выбирается большее значение) | |||||
Мгновенная защита от короткого замыкания | Уставка тока Ii = In x | 1,5÷12; шаг 1 A; OFF; точность ±15% | ||||
Макс. время срабатывания, мс | 60 | |||||
Защита от замыкания на землю | Уставка тока Ig = In x | 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0, OFF, точность ±15% | ||||
Выдержка времени, с | 0,1; 0,2; 0,3; 0,4, точность ±15% | |||||
Защита полюса N | Уставка тока | IrN = (0,5; 1)In ; IsdN = (1,5; 10)IrN; IiN = (1,5; 12)IrN; OFF | ||||
Выдержка времени, с | Аналогично другим полюсам |

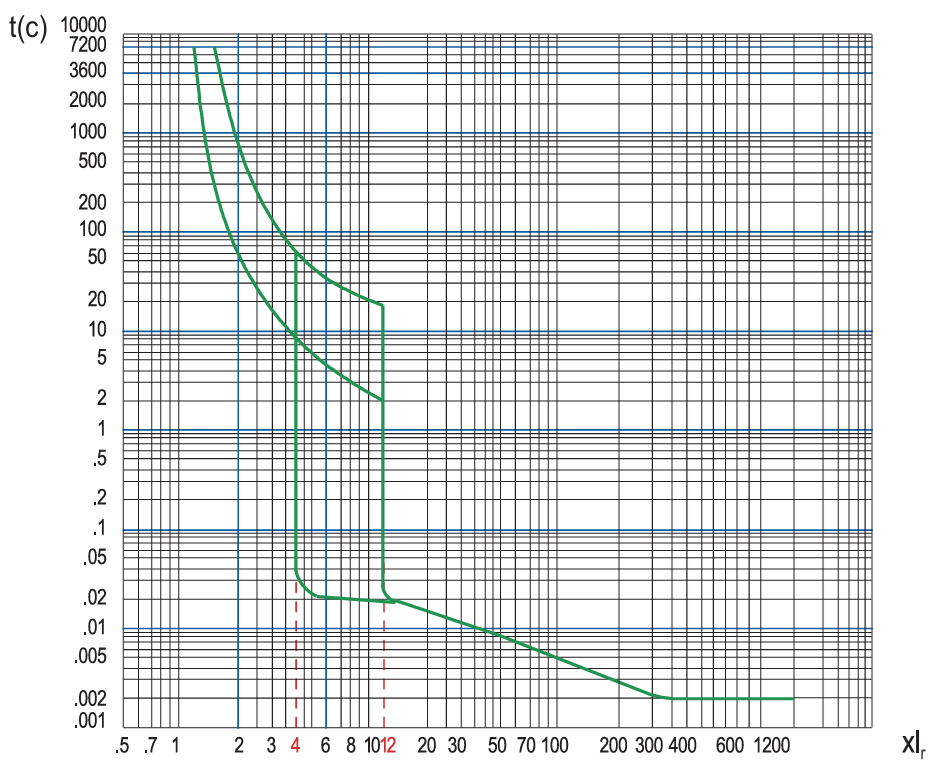

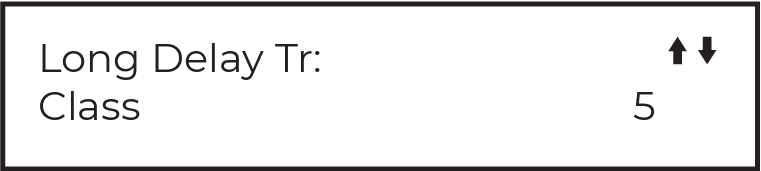

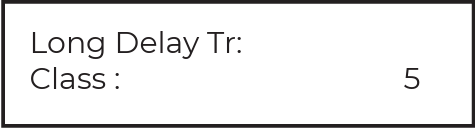

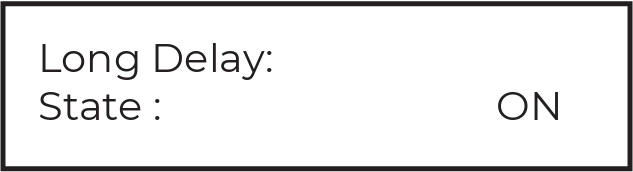

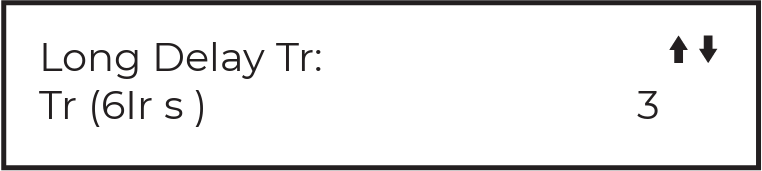

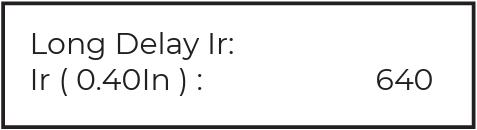

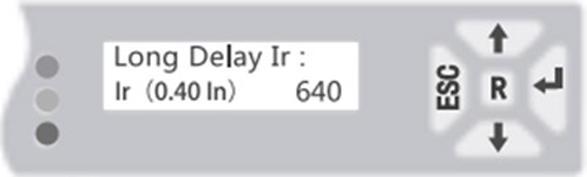

Защита с большой выдержкой времени при перегрузке

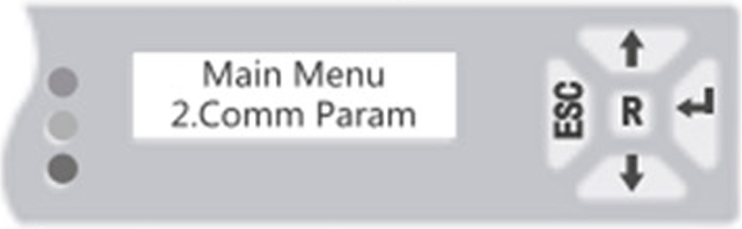

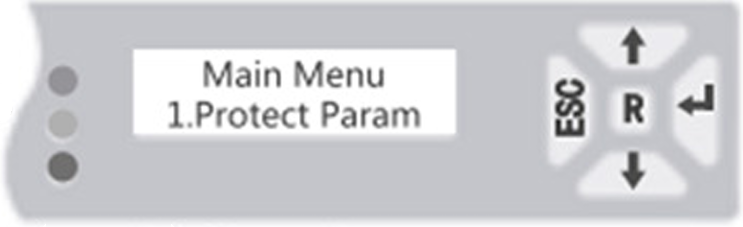

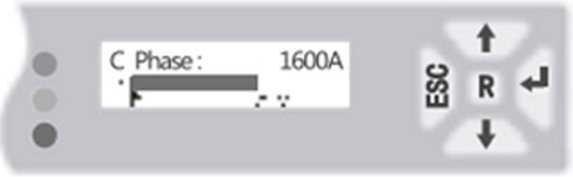

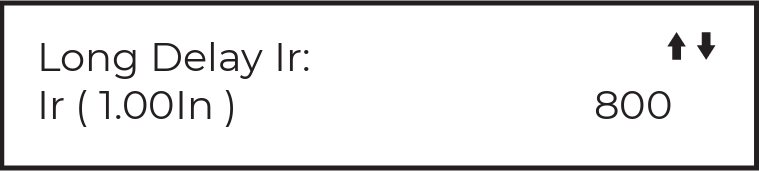

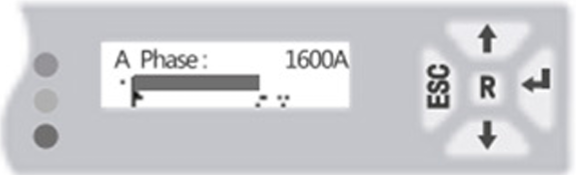

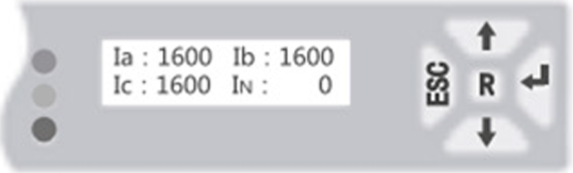

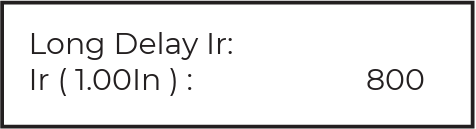

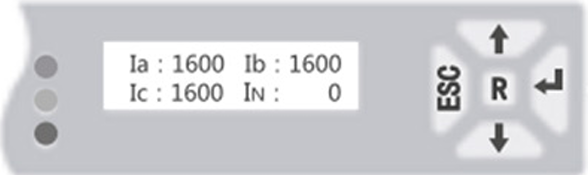

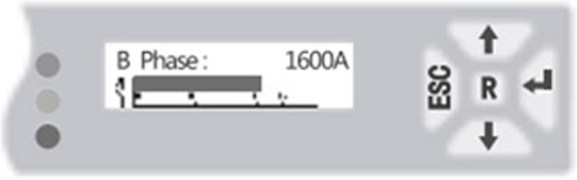

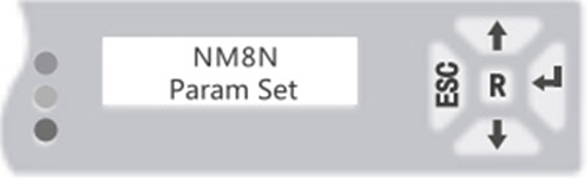

Уставки защиты регулируются на экране расцепителя с помощью кнопок. Значения уставки тока Ir настраивается диапазоне (0,4÷1,0)In с шагом 1 А и большой выдержки времени tr, соответствующей значению тока 6Ir, в диапазоне от 3 до 18 секунд с шагом 1 с.

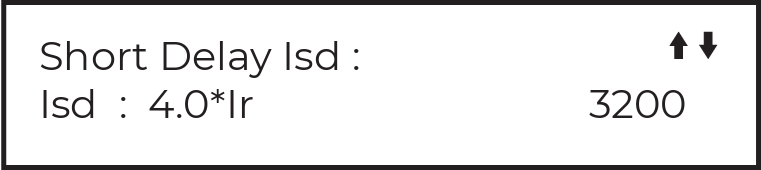

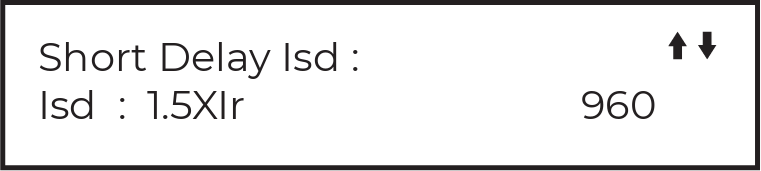

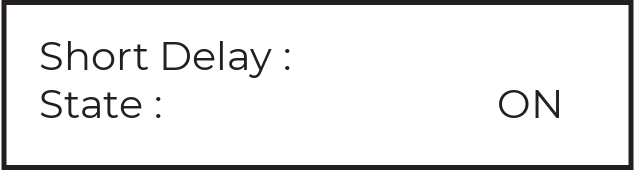

Защита с малой выдержкой времени при коротком замыкании
Значения уставки тока Isd настраивается диапазоне (1,5÷10)Ir с шагом 1 А. Выдержка времени tsd имеет 4 значения - 0,1; 0,2; 0,3; 0,4 с, а также возможность включения обратнозависимой (ON) или независимой (OFF) выдержки времени срабатывания при коротком замыкании.

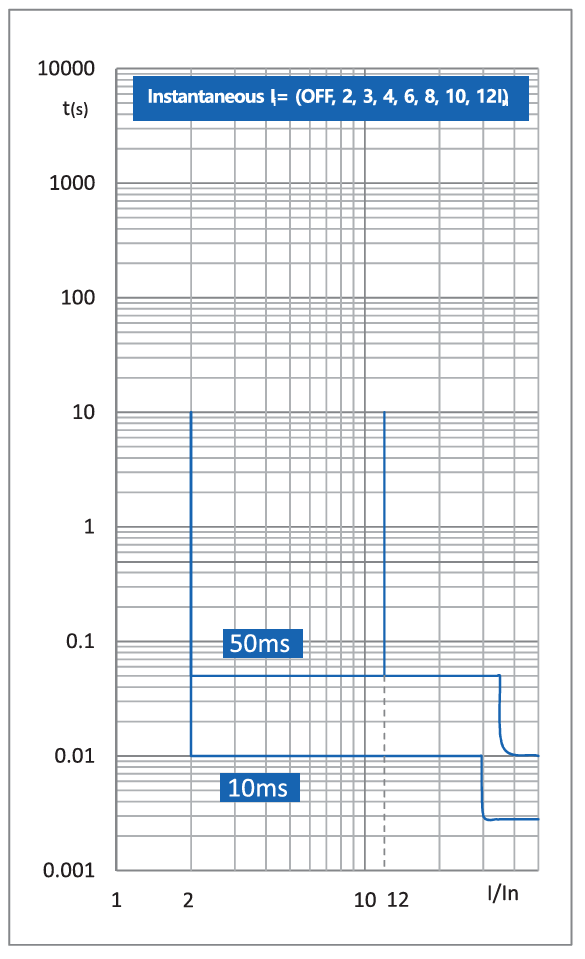

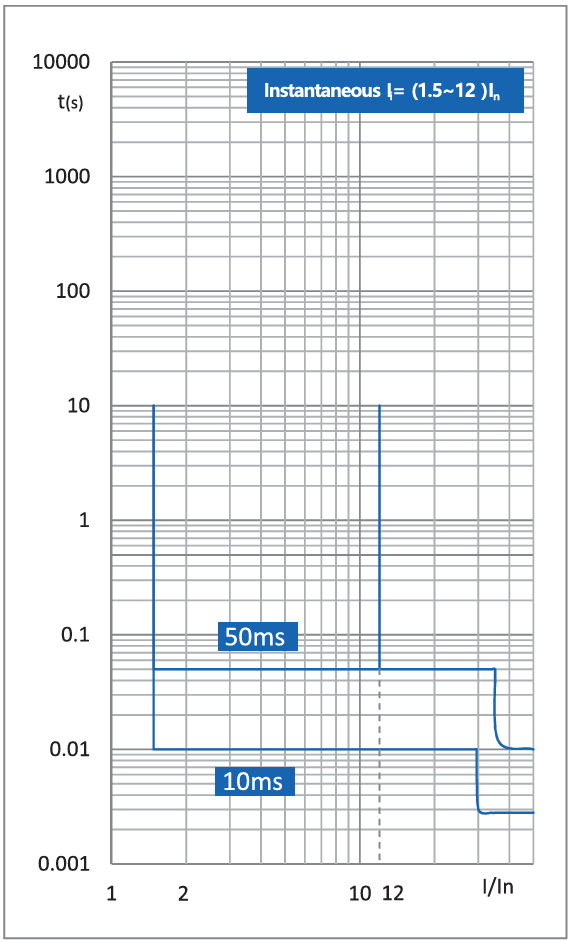

Мгновенное срабатывание при коротком замыкании

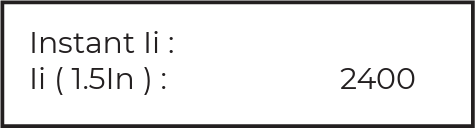

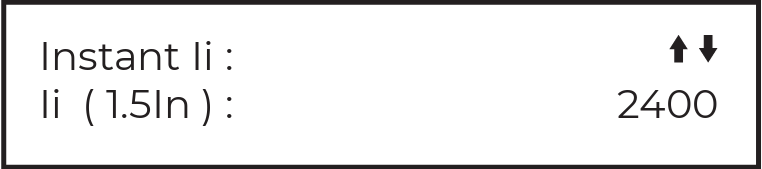

Значения уставки тока Ii мгновенного срабатывания настраивается диапазоне (1,5÷12)In с шагом 1 А. Настроенное значение OFF отключает функцию мгновенного срабатывания.

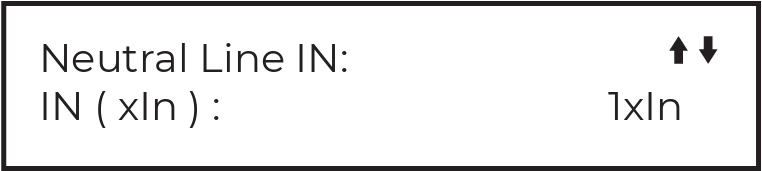

Защита нейтрали
Значения уставки тока полюса N четырехполюсного автоматического выключателя от перегрузки настраивается на одно их трех значений: 0,5In; 1*In или OFF. Настроенное значение OFF указывает, что защита от перегрузки полюса N отключена.

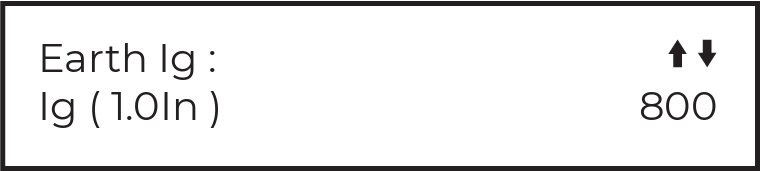

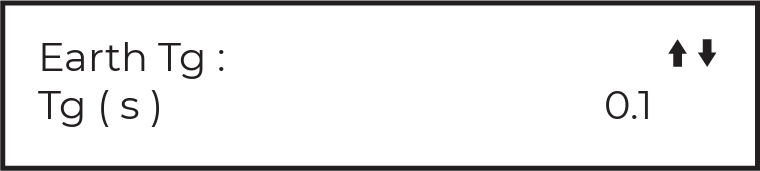

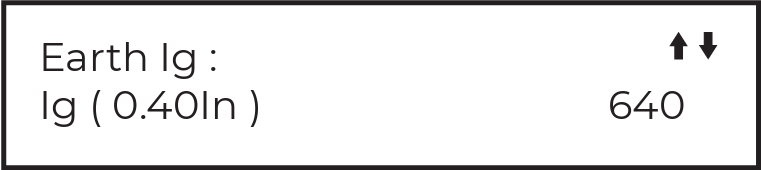

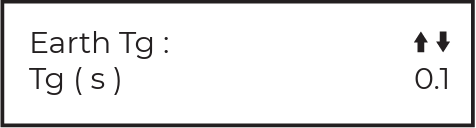

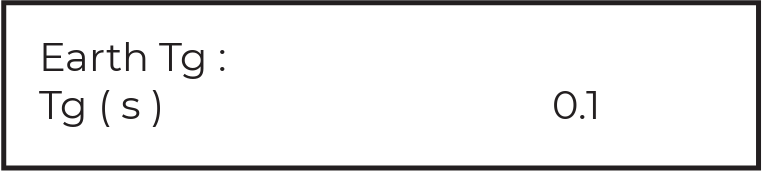

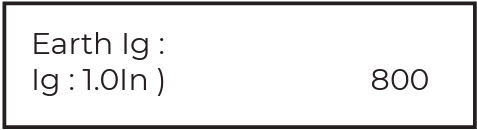

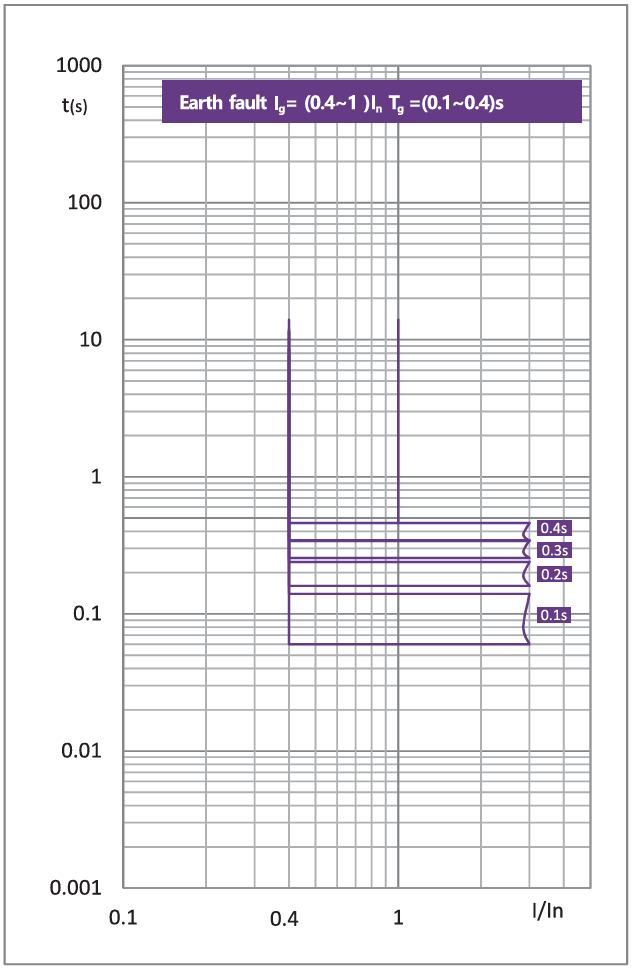

Защита от замыкания на землю
Значения уставки тока Ig настраивается диапазоне (0,4÷10)In с шагом 0,1 In. Время выдержки времени tg имеет 4 значения - 0,1; 0,2; 0,3; 0,4 с, а также возможность включения обратнозависимой (ON) или независимой (OFF) выдержки времени срабатывания защиты от замыкания на землю.
Характеристики пуска двигателя В настоящее время самыми распространенными являются трехфазные асинхронные двигатели, большая часть которых включается прямым пуском. При этом на сеть и напряжение питания не накладываются какие-либо ограничения, и она полностью прикладывается к двигателю в момент его запуска. Это также называется пуском при полном рабочем напряжении. При прямом пуске асинхронного двигателя пусковой ток в 4-7 раз превышает значение номинального тока. Причиной возникновения больших токов во время пуска асинхронного двигателя является инерционность ротора, скорость которого не может мгновенно вырасти до номинального значения. В это время относительная скорость вращающегося магнитного поля статора (синхронная скорость двигателя несколько выше номинальной скорости) достаточно велика. Обмотка ротора вращается с большой скоростью в магнитном поле статора, вследствие чего возникает большой ток. В то же время магнитное поле, создаваемое большим током ротора, влияет на обмотку статора, что также способствует резкому увеличению тока. |
|

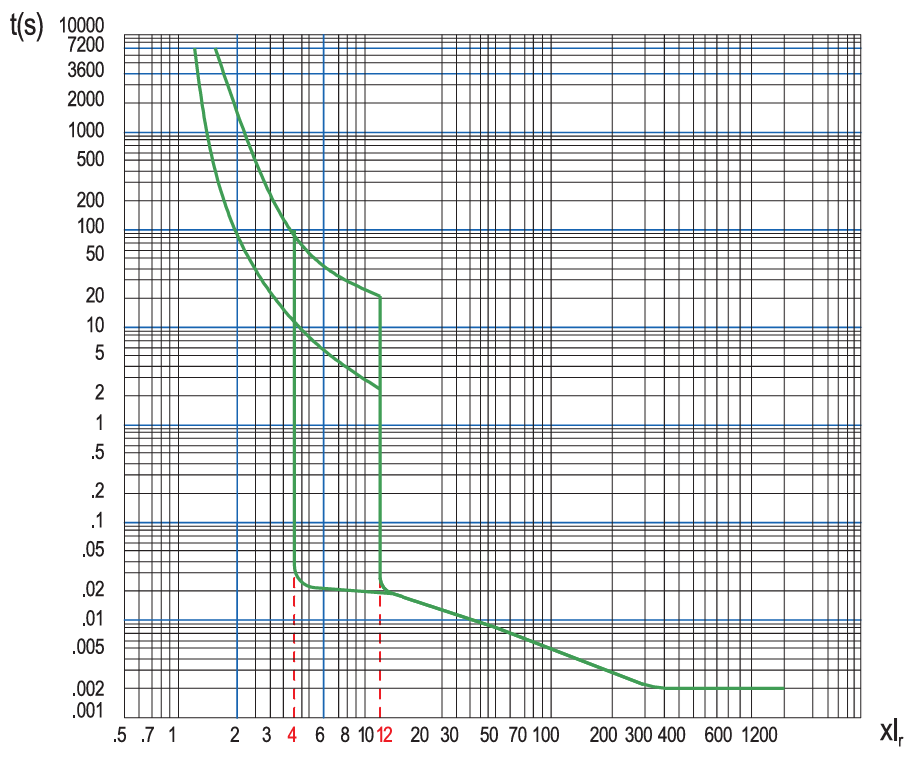

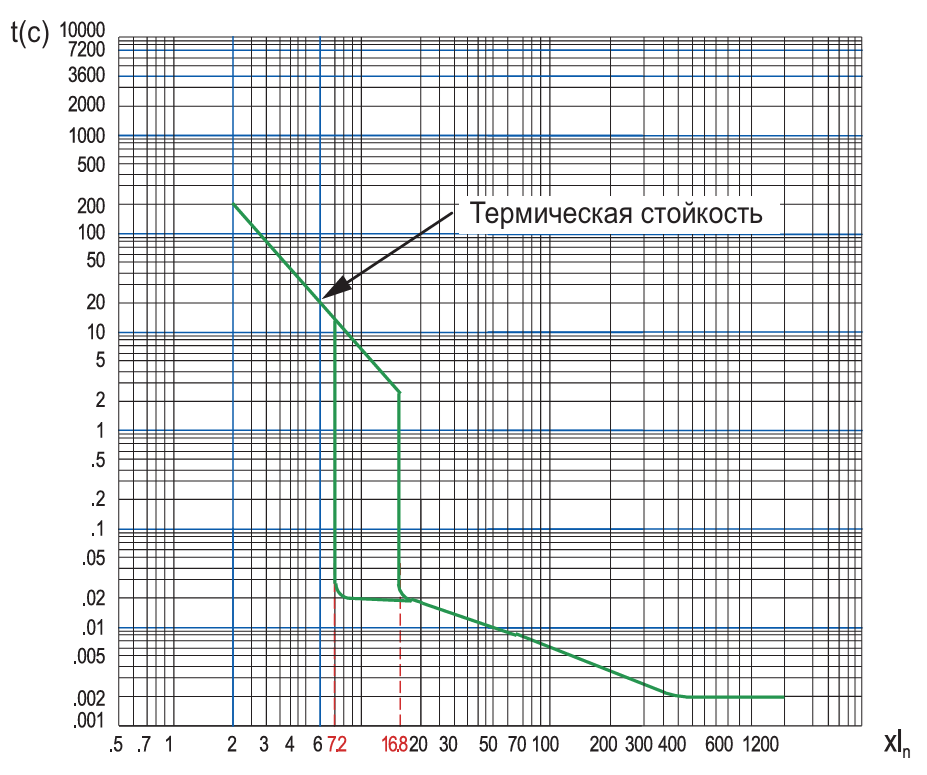

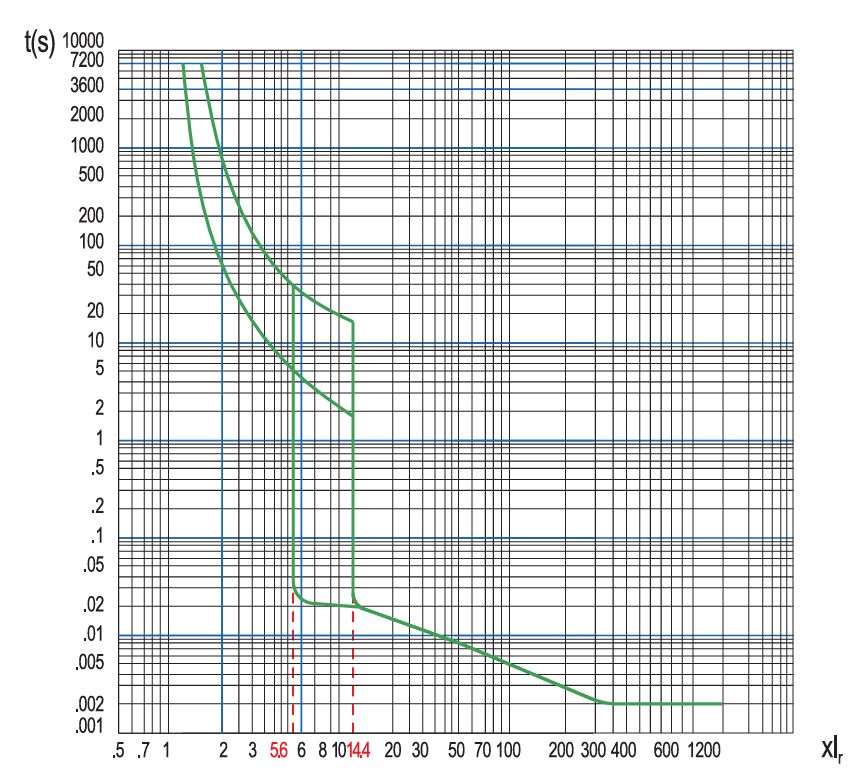

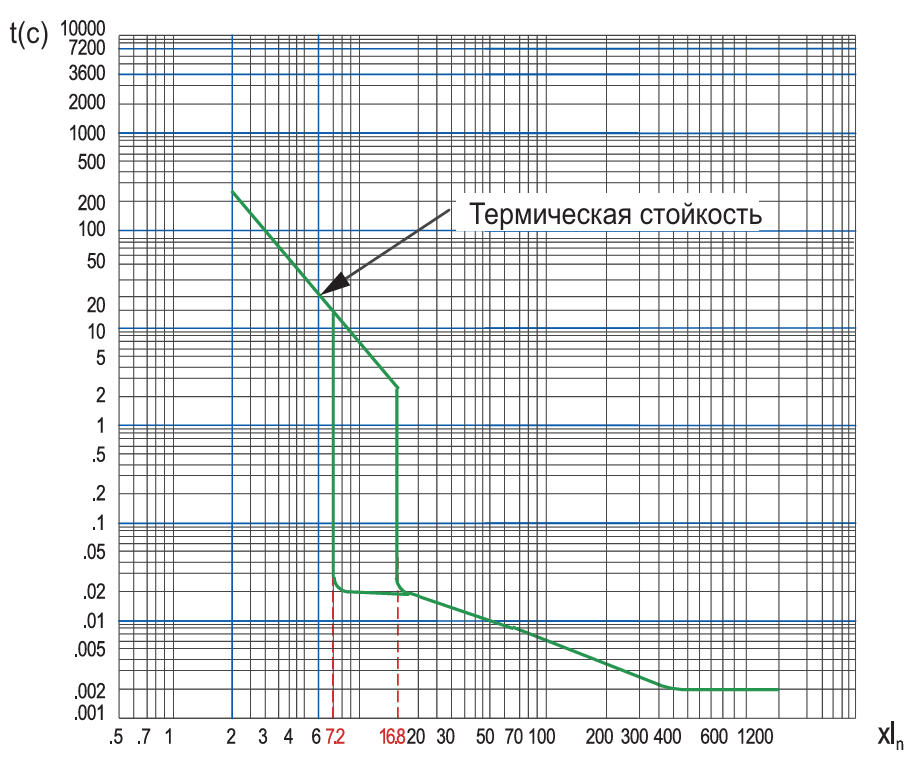

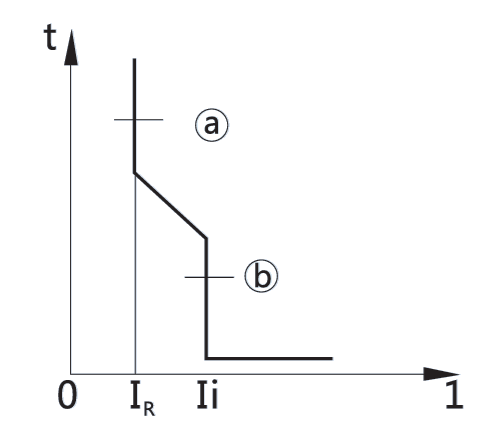

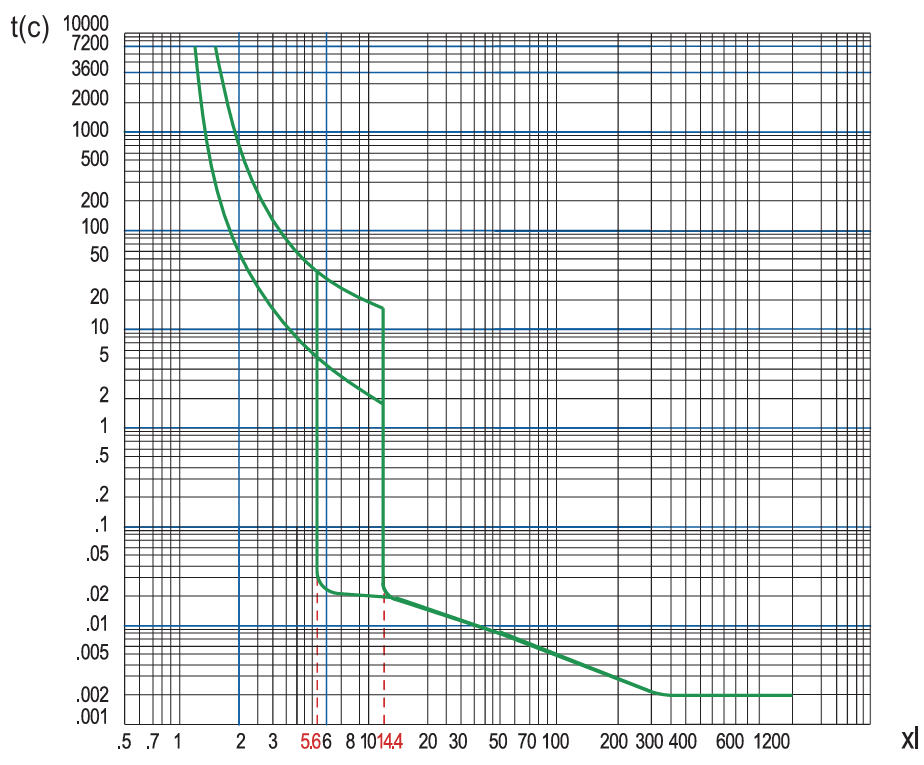

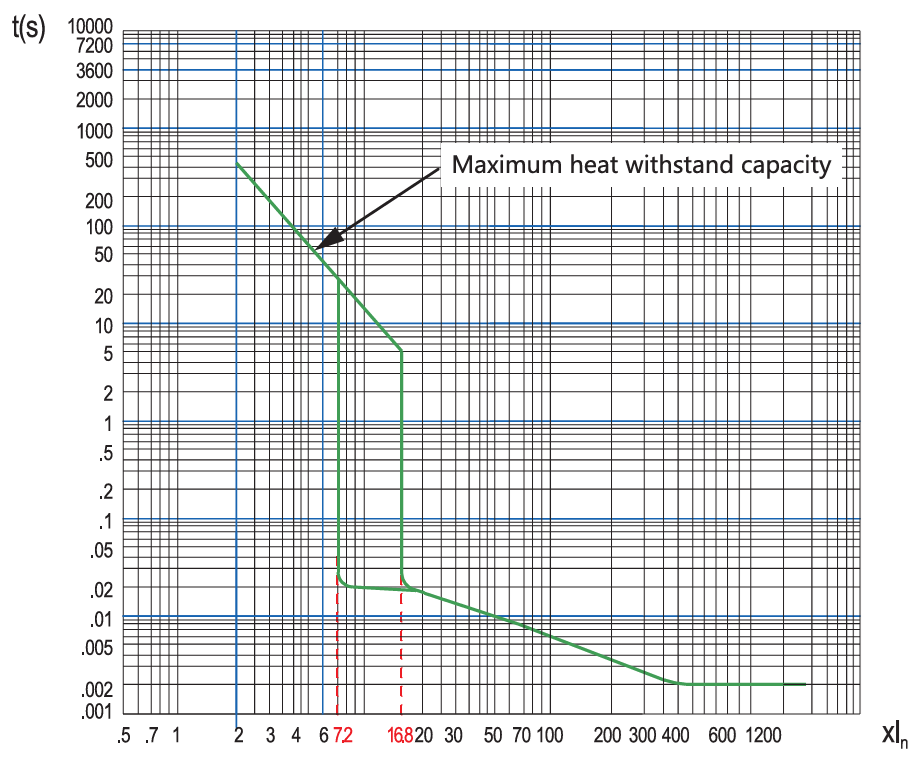

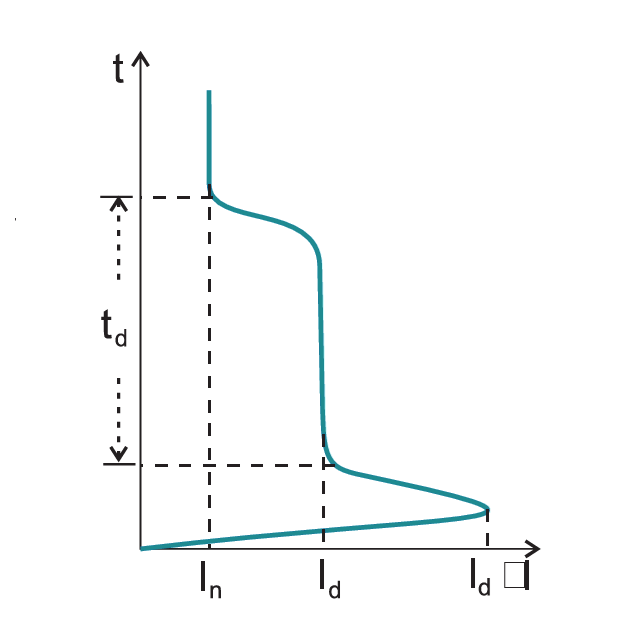

Кривая пускового тока двигателя |
Пусковые параметры двигателя
Номинальный ток (In ): значение тока двигателя в установившемся рабочем режиме работы. Пусковой ток (Id ): ток при пуске двигателя. Его величина изменяется в зависимости от разных условий, а среднее значение составляет 7,2 × In .
Ударный пусковой ток (Id ): ток переходного процесса во время первого периода напряжения в сети после подачи питания на двигатель, типовое значение 14 × In . Время пуска (td ): обычно 0,5-20 с, соответствует времени протекания пускового тока двигателя.
Влияние схемы пуска двигателя на устройства защиты
Неправильный выбор номинального тока электромагнитного расцепителями автоматического выключателя для защиты двигателя может привести к тому, что автоматический выключатель примет большой ударный пусковой ток двигателя, возникающий при прямом пуске, за аварийный ток короткого замыкания, что приведет к ложному срабатыванию автоматического выключателя. Возникающие на этапе запуска двигателя большие пусковые токи, протекающие в течение, нескольких секунд, могут приводить к срабатыванию отдельно установленного теплового реле. При реализации специальных схем торможения двигателя, например схем с переключением звезда-треугольник или противовключение, на этапе пуска двигателя контактор необходимо отключать.
Во избежание ложных срабатываний защитных устройств из-за влияния пускового режима обратнозависимая характеристика срабатывания теплового реле на всех участках должна быть выше значения пускового тока двигателя. Уставка тока срабатывания электромагнитного расцепителями автоматического выключателя для защиты двигателя должна превышать ударный пусковой ток двигателя.
Решения для управления и защиты двигателя
Выключатели серии NM8N имеют специальные расцепители для пуска и защиты трехфазных асинхронных двигателей, а также управления ими.
Решение на трех аппаратах: автоматический выключатель с электромагнитным расцепителем + контактор + тепловое реле. Автоматический выключатель с электромагнитным расцепителем предназначен для защиты от короткого замыкания, контактор - для управления двигателем, а тепловое реле - для защиты от перегрузки, потери фазы и нарушения баланса фаз.

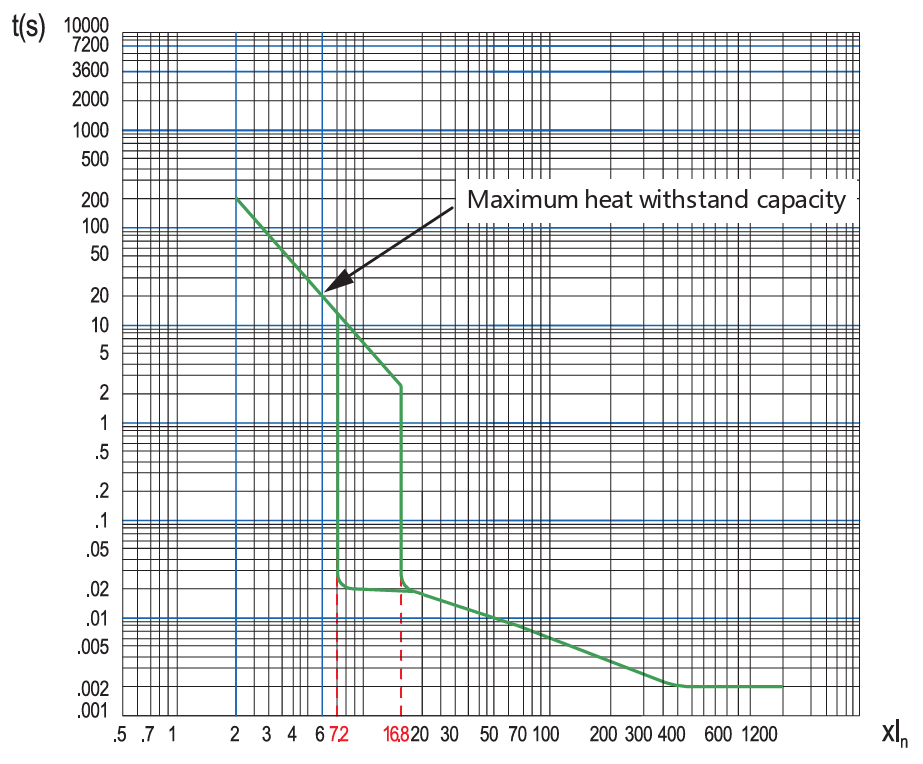

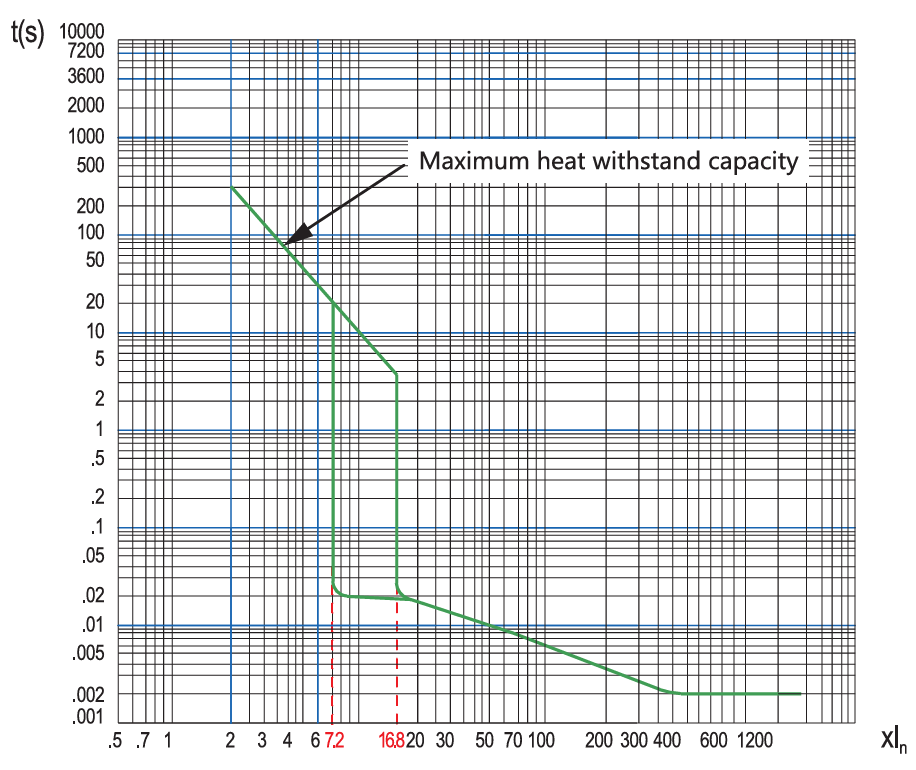

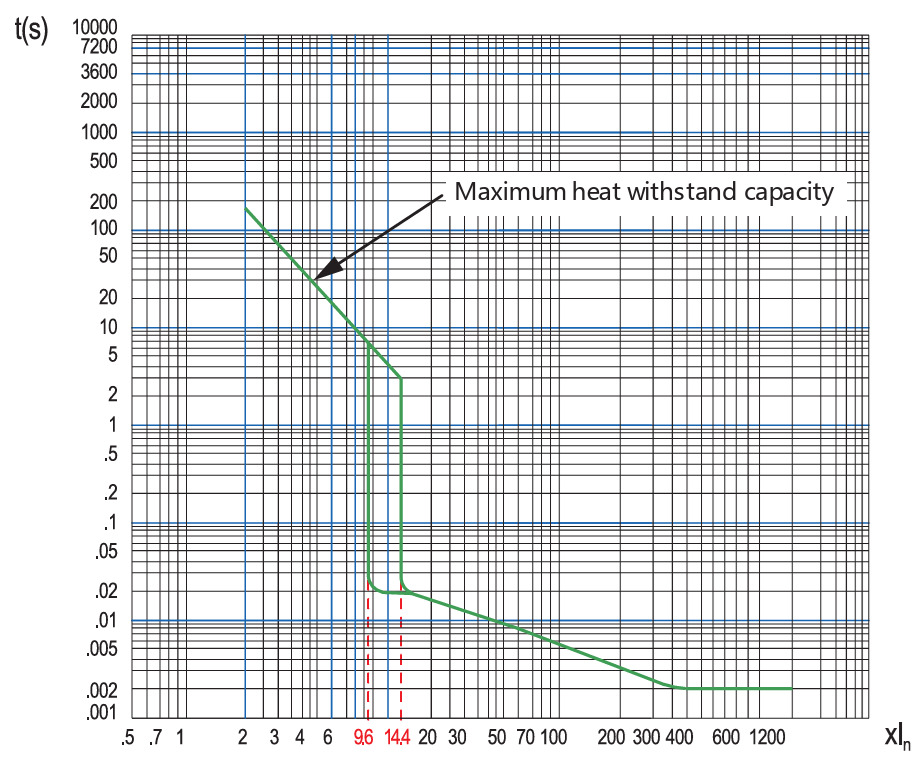

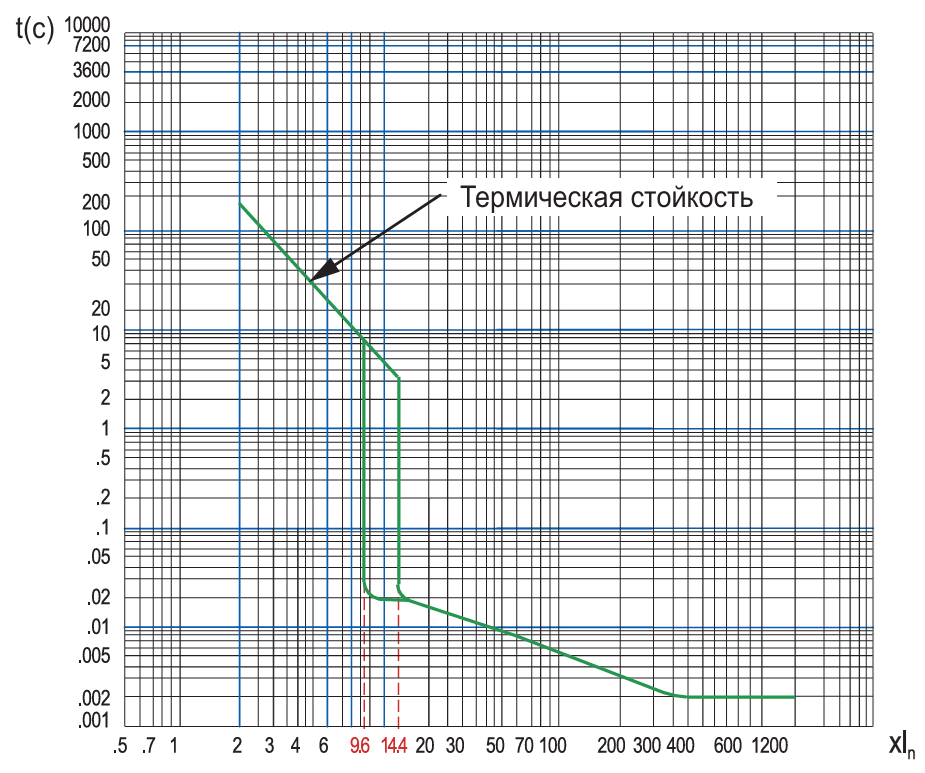

Электромагнитные расцепители серии M
Автоматические выключатели с электромагнитными расцепителями рассчитаны на номинальные токи 63-800 A, с уставкой мгновенного срабатывания регулируемой в диапазоне (9÷14)In и точность срабатывания 20%. Они предназначены для применения в схемах защиты двигателя на трех аппаратах.

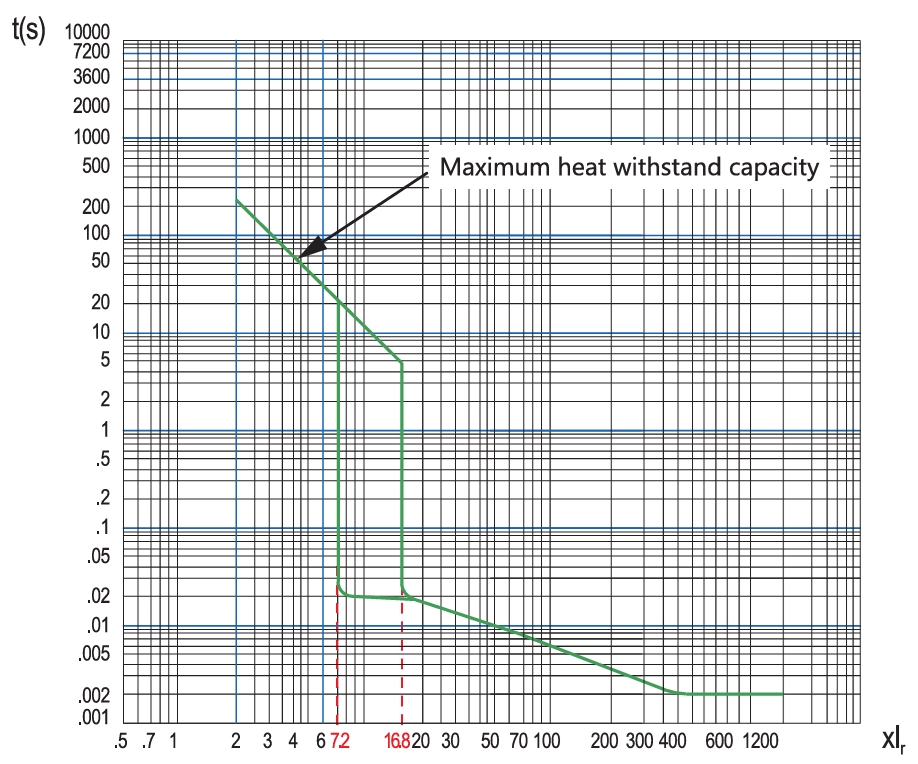

Электромагнитные расцепители типа M | 125 | 250 | 400 | 630 | 800 |
---|---|---|---|---|---|
Количество полюсов | 3P, 4P | 3P, 4P | 3P, 4P | 3P, 4P | 3P, 4P |
Мгновенная защита от короткого замыкания | |||||
Уставка тока (A) Ii = In x | 12 | 9, 10, 11, 12, 13, 14 | |||
Точность | ±20% | ||||
Защита полюса N | |||||
Уставка тока (A) Ii = In x | 12 | Аналогично другим полюсам | |||
Точность | ±20% |
Электромагнитные расцепители типа M высоковольтного выключателя | 250 | 400 | 630 |
---|---|---|---|
Количество полюсов | 3P | ||
Мгновенная защита от короткого замыкания | |||
Уставка тока (A) Ii = In x |
12 (63A~100 A) 9, 10, 11, 12, 13, 14 (125A~250A) | 9, 10, 11, 12, 13, 14 | |
Точность | ±20% |

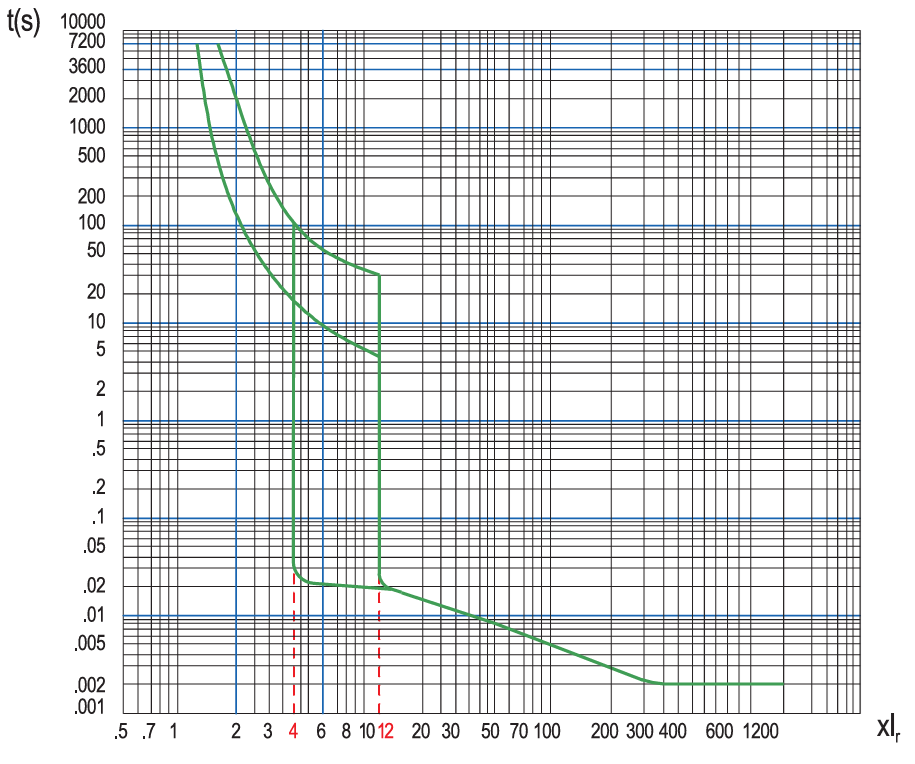

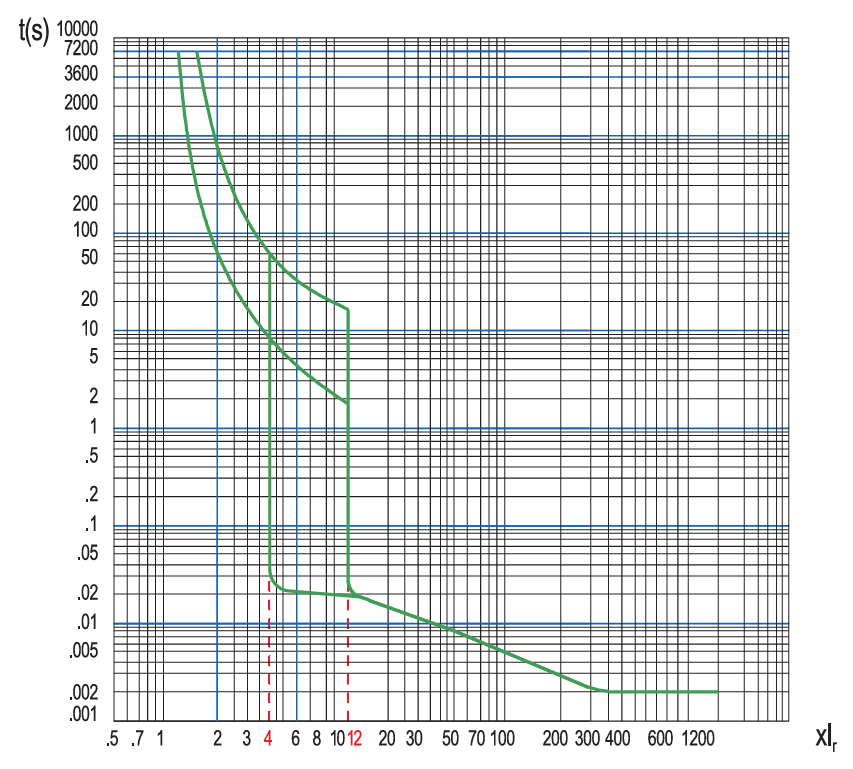

Решение на двух аппаратах: автоматический выключатель с электронным расцепителем + контактор.
В решении на двух аппаратах тепловое реле отсутствует, так как автоматический выключатель с электронным расцепителем реализует функции защиты от перегрузки, короткого замыкания, потери фазы и небаланса фаз. Автоматический выключатель с с электронным расцепителем обеспечивает не только высокую точность срабатывания, но и также надежностью работы. Решение на двух аппаратах позволяет сэкономить время на монтаж и менее зависимо от условий эксплуатации и окружающей среды.

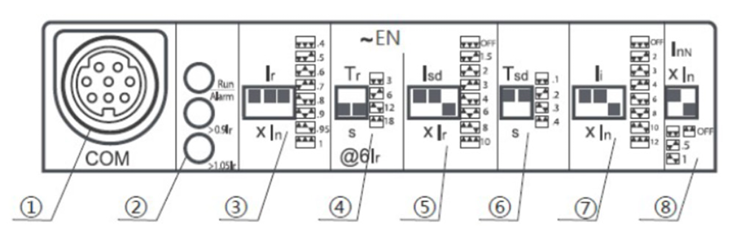

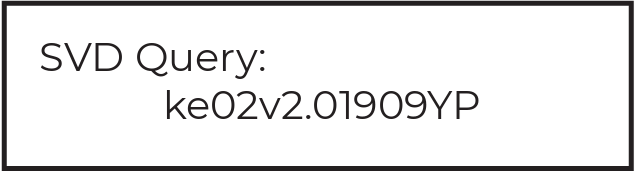

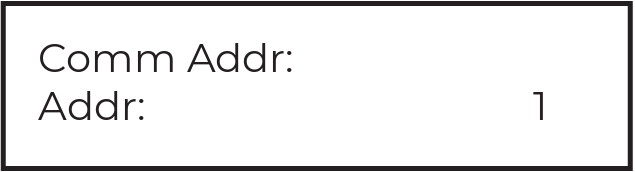

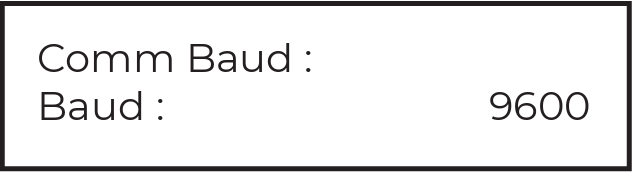

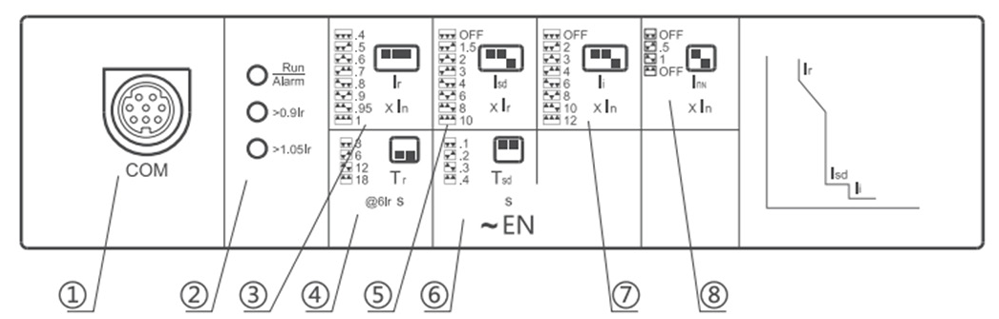

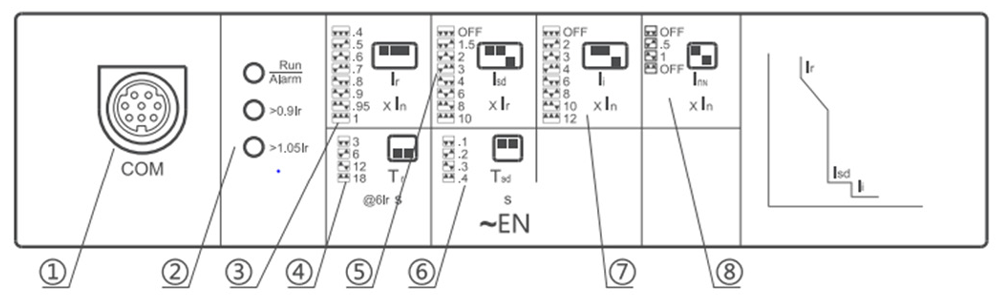

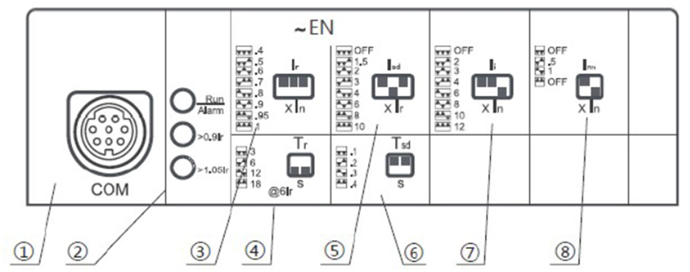

1 - интерфейс проверки связи: внешний модуль связи или специальный портативный прибор для проверки настройки расцепителя
2 - Индикатор состояния: при нормальном режиме работы сети мигает зеленый светодиод. Когда фактический ток I>90%Ir, светится желтый светодиод, а при ток I <90%Ir, желтый индикатор отключен. Если фактический ток I>105%Ir, светится красный предупредительный светодиод, а при I<105%Ir красный светодиод отключен.
3 - Многопозиционный переключатель настройки тока: диапазон настройки (0,4-1) In, ступенчатая настройка, всего 8 ступеней.
4 - Многопозиционный переключатель настройки времени: диапазон настройки (3-18c), ступенчатая настройка, всего 4 ступени.
5 - Многопозиционный переключатель настройки отключения тока короткого замыкания: диапазон настройки (1,5-10) Ir+OFF, ступенчатая настройка, всего 8 ступеней.
6 - Многопозиционный переключатель настройки времени отключения тока короткого замыкания: диапазон настройки (100-400мс), ступенчатая настройка, всего 4 ступени.
7 - Многопозиционный переключатель настройки отключения мгновенного тока короткого замыкания: диапазон настройки (2-12) Ir+OFF, ступенчатая настройка, всего 8 ступеней.
8 - Многопозиционный переключатель настройки тока полюса нейтрали: диапазон настройки (0,5-1) In+OFF, ступенчатая настройка, всего 4 ступени.
1 - интерфейс проверки связи: внешний модуль связи или специальный портативный прибор для проверки настройки расцепителя
2 - Индикатор состояния: при нормальном режиме работы сети мигает зеленый светодиод. Когда фактический ток I>90%Ir, светится желтый светодиод, а при ток I <90%Ir, желтый индикатор отключен. Если фактический ток I>105%Ir, светится красный предупредительный светодиод, а при I<105%Ir красный светодиод отключен.
3 - Многопозиционный переключатель настройки тока: диапазон настройки (0,4-1) In, ступенчатая настройка, всего 8 ступеней.
4 - Многопозиционный переключатель настройки времени: диапазон настройки (3-18c), ступенчатая настройка, всего 4 ступени.
5 - Многопозиционный переключатель настройки отключения тока короткого замыкания: диапазон настройки (1,5-10) Ir+OFF, ступенчатая настройка, всего 8 ступеней.
6 - Многопозиционный переключатель настройки времени отключения тока короткого замыкания: диапазон настройки (100-400мс), ступенчатая настройка, всего 4 ступени.
7 - Многопозиционный переключатель настройки отключения мгновенного тока короткого замыкания: диапазон настройки (2-12) Ir+OFF, ступенчатая настройка, всего 8 ступеней.
8 - Многопозиционный переключатель настройки тока полюса нейтрали: диапазон настройки (0,5-1) In+OFF, ступенчатая настройка, всего 4 ступени.
1 - интерфейс проверки связи: внешний модуль связи или специальный портативный прибор для проверки настройки расцепителя
2 - Индикатор состояния: при нормальном режиме работы сети мигает зеленый светодиод. Когда фактический ток I>90%Ir, светится желтый светодиод, а при ток I <90%Ir, желтый индикатор отключен. Если фактический ток I>105%Ir, светится красный предупредительный светодиод, а при I<105%Ir красный светодиод отключен.
3 - Многопозиционный переключатель настройки тока: диапазон настройки (0,4-1) In, ступенчатая настройка, всего 8 ступеней.
4 - Многопозиционный переключатель настройки времени: диапазон настройки (3-18c), ступенчатая настройка, всего 4 ступени.
5 - Многопозиционный переключатель настройки отключения тока короткого замыкания: диапазон настройки (1,5-10) Ir+OFF, ступенчатая настройка, всего 8 ступеней.
6 - Многопозиционный переключатель настройки времени отключения тока короткого замыкания: диапазон настройки (100-400мс), ступенчатая настройка, всего 4 ступени.
7 - Многопозиционный переключатель настройки отключения мгновенного тока короткого замыкания: диапазон настройки (2-12) Ir+OFF, ступенчатая настройка, всего 8 ступеней.
8 - Многопозиционный переключатель настройки тока полюса нейтрали: диапазон настройки (0,5-1) In+OFF, ступенчатая настройка, всего 4 ступени.
1 - интерфейс проверки связи: внешний модуль связи или специальный портативный прибор для проверки настройки расцепителя
2 - Индикатор состояния: при нормальном режиме работы сети мигает зеленый светодиод. Когда фактический ток I>90%Ir, светится желтый светодиод, а при ток I <90%Ir, желтый индикатор отключен. Если фактический ток I>105%Ir, светится красный предупредительный светодиод, а при I<105%Ir красный светодиод отключен.
3 - Многопозиционный переключатель настройки тока: диапазон настройки (0,4-1) In, ступенчатая настройка, всего 8 ступеней.
4 - Многопозиционный переключатель настройки времени: диапазон настройки (3-18c), ступенчатая настройка, всего 4 ступени.
5 - Многопозиционный переключатель настройки отключения тока короткого замыкания: диапазон настройки (1,5-10) Ir+OFF, ступенчатая настройка, всего 8 ступеней.
6 - Многопозиционный переключатель настройки времени отключения тока короткого замыкания: диапазон настройки (100-400мс), ступенчатая настройка, всего 4 ступени.
7 - Многопозиционный переключатель настройки отключения мгновенного тока короткого замыкания: диапазон настройки (2-12) Ir+OFF, ступенчатая настройка, всего 8 ступеней.
8 - Многопозиционный переключатель настройки тока полюса нейтрали: диапазон настройки (0,5-1) In+OFF, ступенчатая настройка, всего 4 ступени.
Электронный расцепитель (EN) | 250 | 400 | 630 | 800 | 1600 | |
---|---|---|---|---|---|---|
Защита от перегрузки | Устанавливаемый ток (А) Ir=InX | 0,4-0,5-0,6-0,7-0,8-0,9-0,95-1,0 | ||||
6Ir, время срабатывания Тr, (с) | 3-6-12-18, точность ±10% | |||||
Защита с короткой задержкой времени при к.з. | Устанавливаемый ток (А) Isd=IrX | 1,5-2-3-4-6-8-10, выкл., точность ±15% | ||||
Время срабатывания Тsd, (с) | 0,1-0,2-0,3-0,4, точность ±20% или ±40 мс (выбирается большее значение) | |||||
Мгновенная защита от к.з. | Устанавливаемый ток (А) Ii=InX | 2-3-4-6-8-10-12, выкл., точность ±15% | ||||
Макс. время срабатывания (мс) | 60 | |||||
Защита полюса N | Устанавливаемый ток (А) | IrN =(0,5, 1)In , выкл.; IsdN =(1,5-2-3-4-6-8-10) IrN | ||||
Время срабатвывания (с) | Аналогично другим 3-фазным полюсам |
▶ Настройка защиты от перегрузки и времени срабатывания - Значение тока I r можно настраивать в зависимости от требований пользователя. Время срабатывания Tr соответствует состоянию 6I r .
▶ Настройка защиты с короткой задержкой времени при коротком замыкании и времени срабатывания - Значение тока Isd можно настраивать в зависимости от требований пользователя. Время Tsd - это время срабатывания при коротком замыкании с короткой задержкой, которое можно настраивать в зависимости от требований пользователя.
▶ Настройка характеристик мгновенной защиты от короткого замыкания - Значение тока Ii можно настраивать в зависимости от требований пользователя.
▶ Настройка функции защиты от перегрузки по току в нейтрали Значение тока защиты полюса N четырех полюсного автоматического выключателя можно настраивать в зависимости от требований пользователя. Время срабатывания защиты полюса N такое же, как и у остальных трех полюсов по фазам.

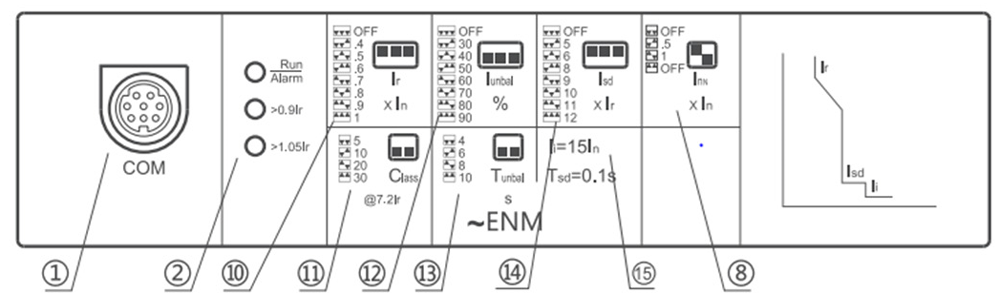

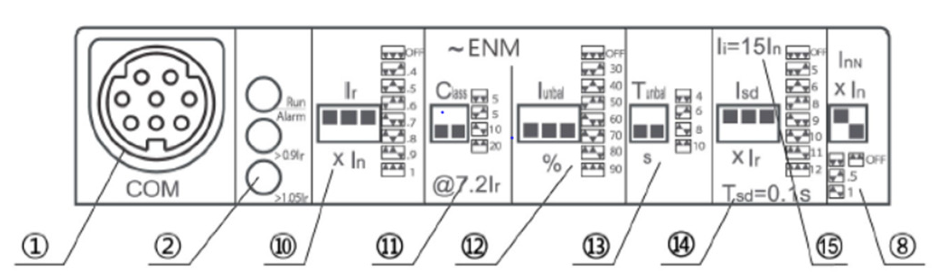

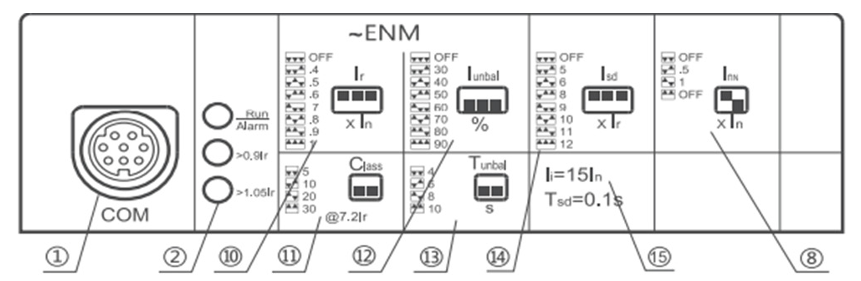

1 - интерфейс проверки связи: внешний модуль связи или специальный портативный прибор для проверки настройки расцепителя
2 - Индикатор состояния: при нормальном режиме работы сети мигает зеленый светодиод. Когда фактический ток I>90%Ir, светится желтый светодиод, а при ток I <90%Ir, желтый индикатор отключен. Если фактический ток I>105%Ir, светится красный предупредительный светодиод, а при I<105%Ir красный светодиод отключен.
10 - Многопозиционный переключатель настройки тока: диапазон настройки (0,4-1) In+OFF, ступенчатая настройка, всего 8 ступеней.
11 - Многопозиционный переключатель настройки уровня срабатывания защиты: настройка уровня срабатывания защиты, включая класс 5-10-20-30, ступенчатая настройка, всего 3 ступени.

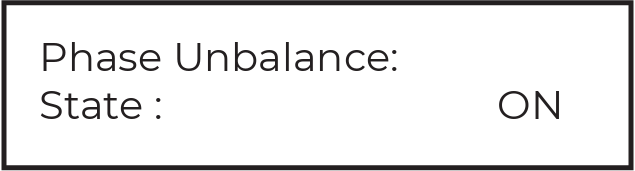

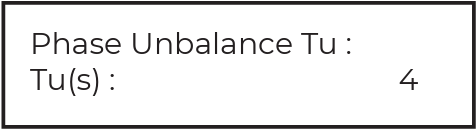

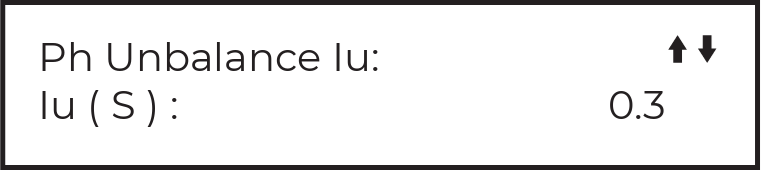

12 - Многопозиционный переключатель настройки уровня дисбаланса фаз: настройка уровня дисбаланса фаз, включая 3090% +OFF, ступенчатая настройка, всего 8 ступеней. Если длительная задержка при перегрузке Ir отключена, то функция защиты, то функция защиты от дисбаланса фаз / потеря фазы автоматически выключается
13 - Многопозиционный переключатель настройки времени задержки срабатывания защиты от дисбаланса фаз: настройка задержки при срабатывании защиты по дисбалансу фаз, диапазон 4-10с, ступенчатая настройка, всего 4 ступени.
14 - Многопозиционный переключатель настройки тока с кратковременной задержкой срабатывания защиты от короткого замыкания, пользователь может выполнять настройку в зависимости от потребностей в диапазоне (5-12) Ir+OFF, ступенчатая настройка, всего 8 ступеней. Время срабатывания не регулируется и по умолчанию составляет 0.1с. Если защита по перегрузке по току Ir с длительной задержкой выключена, настройка защиты с короткой задержкой обеспечивает защиту кратную току In.
15 - Многопозиционный переключатель настройки мгновенной защиты от тока короткого замыкания по умолчанию Ii=15In, не регулируется.
1 - интерфейс проверки связи: внешний модуль связи или специальный портативный прибор для проверки настройки расцепителя
2 - Индикатор состояния: при нормальном режиме работы сети мигает зеленый светодиод. Когда фактический ток I>90%Ir, светится желтый светодиод, а при ток I <90%Ir, желтый индикатор отключен. Если фактический ток I>105%Ir, светится красный предупредительный светодиод, а при I<105%Ir красный светодиод отключен.
10 - Многопозиционный переключатель настройки тока: диапазон настройки (0,4-1) In+OFF, ступенчатая настройка, всего 8 ступеней.
11 - Многопозиционный переключатель настройки уровня срабатывания защиты: настройка уровня срабатывания защиты, включая класс 5-10-20-30, ступенчатая настройка, всего 3 ступени.
12 - Многопозиционный переключатель настройки уровня дисбаланса фаз: настройка уровня дисбаланса фаз, включая 3090% +OFF, ступенчатая настройка, всего 8 ступеней. Если длительная задержка при перегрузке Ir отключена, то функция защиты, то функция защиты от дисбаланса фаз / потеря фазы автоматически выключается
13 - Многопозиционный переключатель настройки времени задержки срабатывания защиты от дисбаланса фаз: настройка задержки при срабатывании защиты по дисбалансу фаз, диапазон 4-10с, ступенчатая настройка, всего 4 ступени.
14 - Многопозиционный переключатель настройки тока с кратковременной задержкой срабатывания защиты от короткого замыкания, пользователь может выполнять настройку в зависимости от потребностей в диапазоне (5-12) Ir+OFF, ступенчатая настройка, всего 8 ступеней. Время срабатывания не регулируется и по умолчанию составляет 0.1с. Если защита по перегрузке по току Ir с длительной задержкой выключена, настройка защиты с короткой задержкой обеспечивает защиту кратную току In.
15 - Многопозиционный переключатель настройки мгновенной защиты от тока короткого замыкания по умолчанию Ii=15In, не регулируется.
1 - интерфейс проверки связи: внешний модуль связи или специальный портативный прибор для проверки настройки расцепителя
2 - Индикатор состояния: при нормальном режиме работы сети мигает зеленый светодиод. Когда фактический ток I>90%Ir, светится желтый светодиод, а при ток I <90%Ir, желтый индикатор отключен. Если фактический ток I>105%Ir, светится красный предупредительный светодиод, а при I<105%Ir красный светодиод отключен.
10 - Многопозиционный переключатель настройки тока: диапазон настройки (0,4-1) In+OFF, ступенчатая настройка, всего 8 ступеней.
11 - Многопозиционный переключатель настройки уровня срабатывания защиты: настройка уровня срабатывания защиты, включая класс 5-10-20-30, ступенчатая настройка, всего 3 ступени.
12 - Многопозиционный переключатель настройки уровня дисбаланса фаз: настройка уровня дисбаланса фаз, включая 3090% +OFF, ступенчатая настройка, всего 8 ступеней. Если длительная задержка при перегрузке Ir отключена, то функция защиты, то функция защиты от дисбаланса фаз / потеря фазы автоматически выключается
13 - Многопозиционный переключатель настройки времени задержки срабатывания защиты от дисбаланса фаз: настройка задержки при срабатывании защиты по дисбалансу фаз, диапазон 4-10с, ступенчатая настройка, всего 4 ступени.
14 - Многопозиционный переключатель настройки тока с кратковременной задержкой срабатывания защиты от короткого замыкания, пользователь может выполнять настройку в зависимости от потребностей в диапазоне (5-12) Ir+OFF, ступенчатая настройка, всего 8 ступеней. Время срабатывания не регулируется и по умолчанию составляет 0.1с. Если защита по перегрузке по току Ir с длительной задержкой выключена, настройка защиты с короткой задержкой обеспечивает защиту кратную току In.
15 - Многопозиционный переключатель настройки мгновенной защиты от тока короткого замыкания по умолчанию Ii=15In, не регулируется.

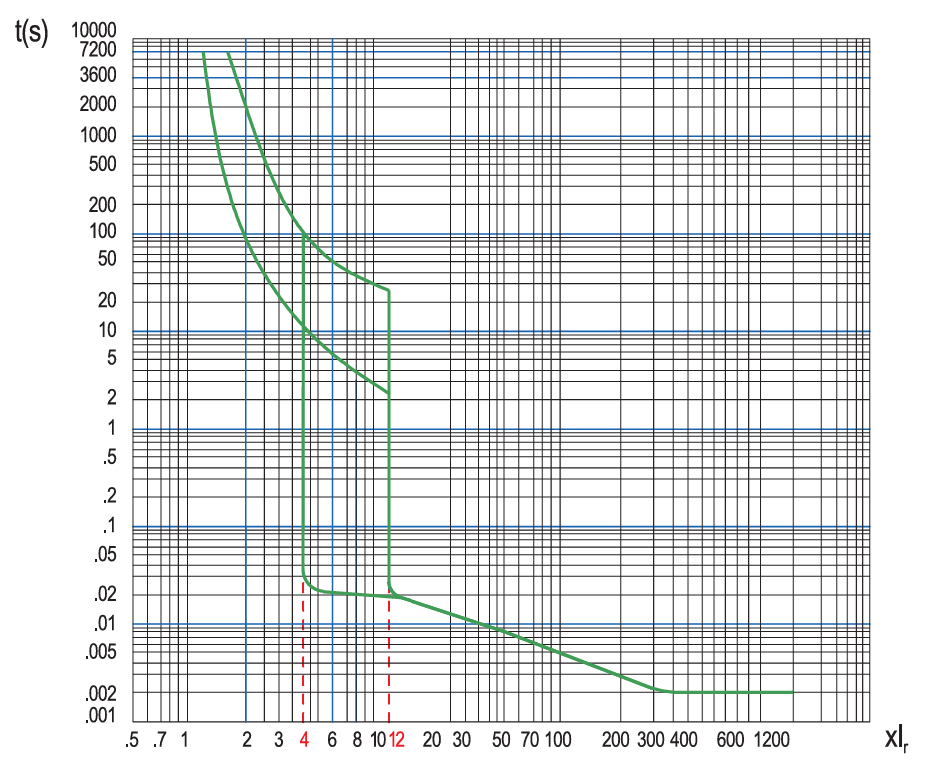

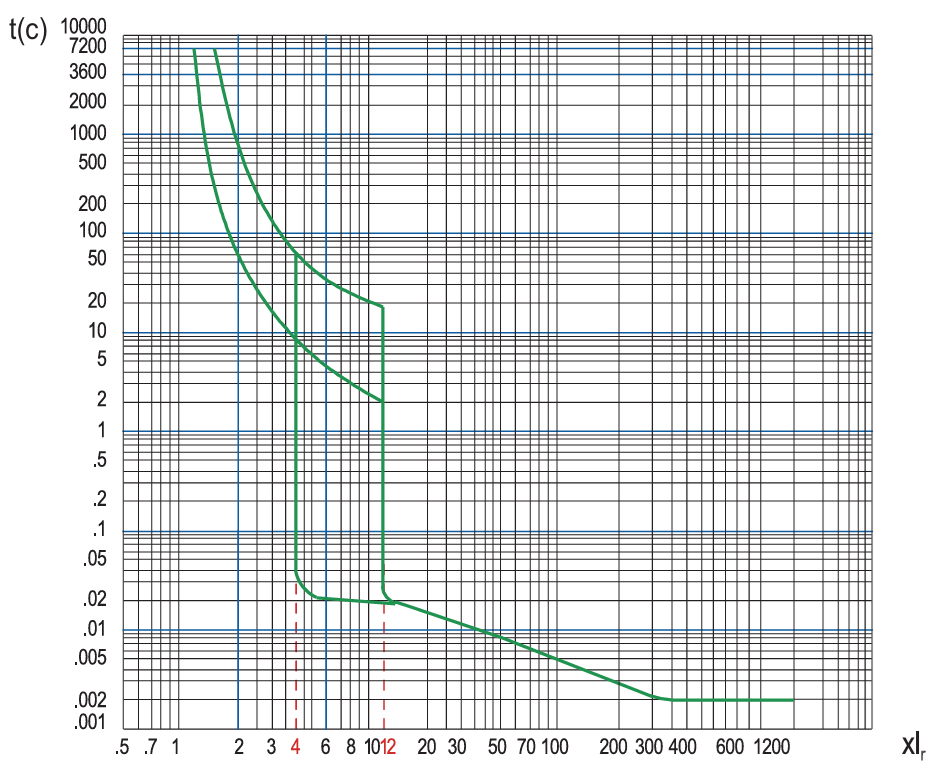

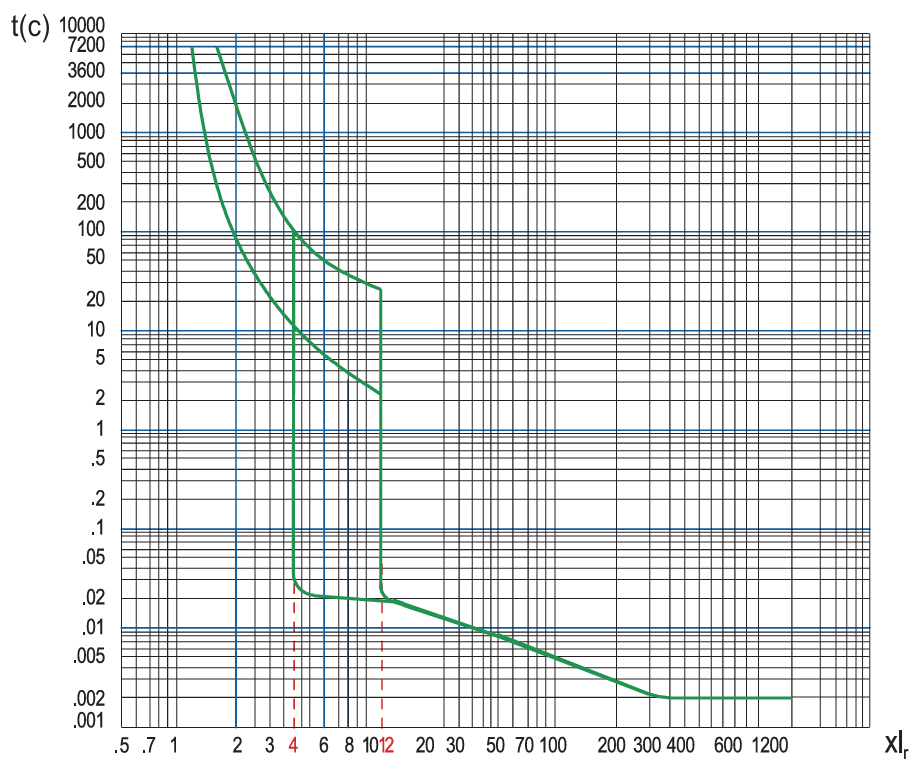

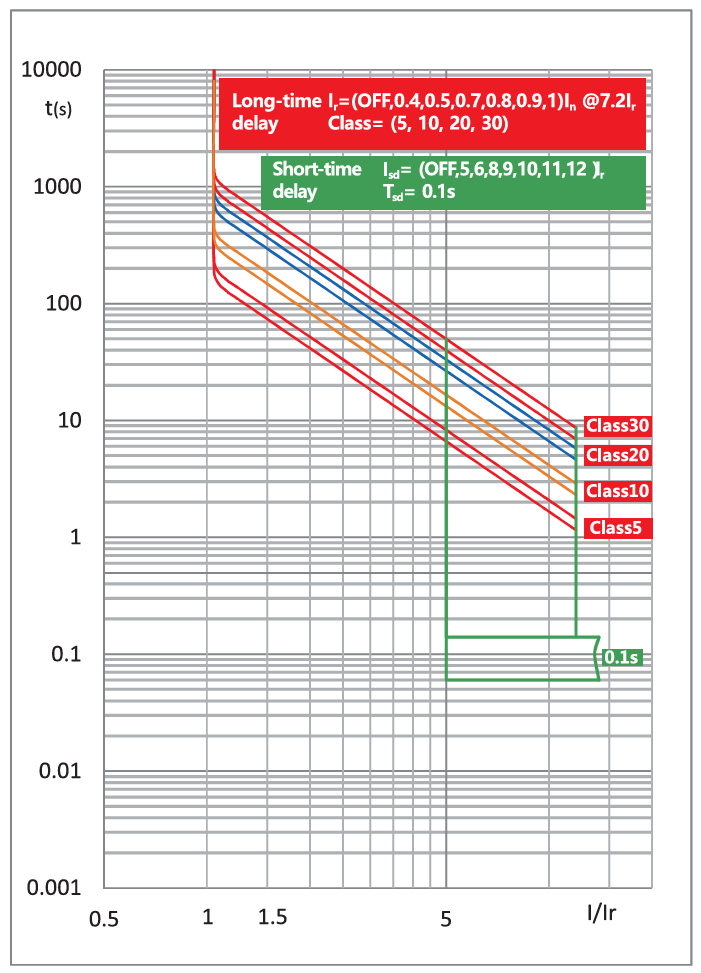

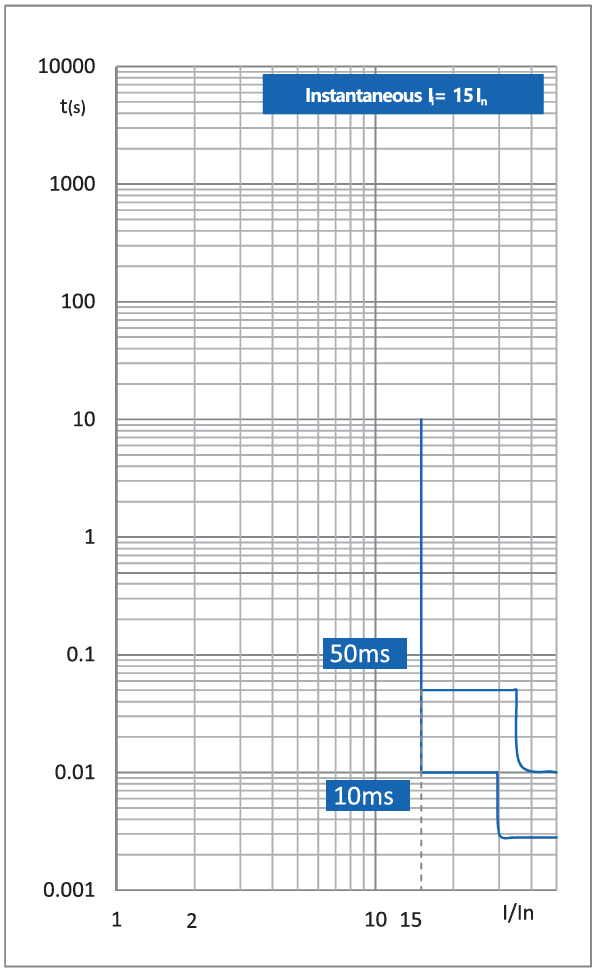

Электронный расцепитель (ENM) | 250 | 400 | 630 | 800 | |
---|---|---|---|---|---|
Защита от перегрузки | Устанавливаемый ток (А) Ir=InX | 0,4-0,5-0,6-0,7-0,8-0,9-1,0, выкл. | |||
7,2Ir, время срабатывания Тr, (с) | 4, 8, 16 точность ±10% | 4, 8, 16, 24, точность ±10% | |||
Уровень срабатывания | 5, 10, 20 | 5, 10, 20, 30 | |||
Защита с короткой задержкой времени при к.з. | Устанавливаемый ток (А) Isd=IrX | 5-6-8-9-10-11-12, выкл., точность ±15% | |||
Время срабатывания Тsd, (мс) | 100, точность ±40 | ||||
Мгновенная защита от к.з. | Устанавливаемый ток (А) Ii=InX | 151) | |||
Макс. время срабатывания (мс) | 60 | ||||
Нарушение баланса фаз/ отсутствие фазы Iunbal | 30-40-50-60-70-80-90% (отсутствие фазы) выкл. | ||||
Максимальное время срабатывания при нарушении баланса фаз (с) | 4-6-8-10, точность ±10% | ||||
Время срабатывания при отсутствии фазы (с) | 0,25, точность ±20% | ||||
Защита полюса N | Устанавливаемый ток (А) | IrN, =(0,5, 1)In , IsdN =(5-6-8-9-10-11-12)IrN ; IiN =15IrN , выкл. | |||
Время срабатвывания (с) | Аналогично другим 3-фазным полюсам |
Примечания: 1) Устанавливаемый ток Isd < Ii (в пределах допуска).

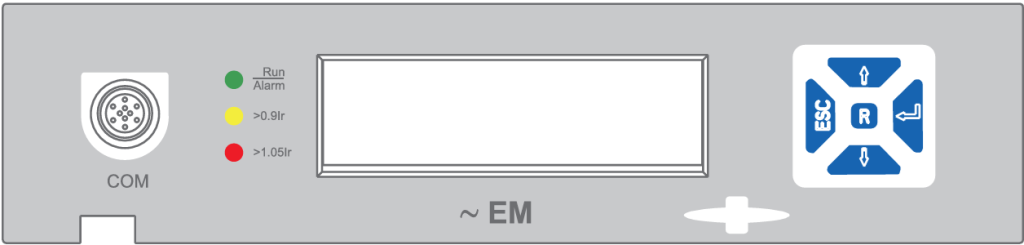

Расцепитель типа ЕМ для защиты распределительных сетей
Расцепитель типа ЕММ для защиты двигателя

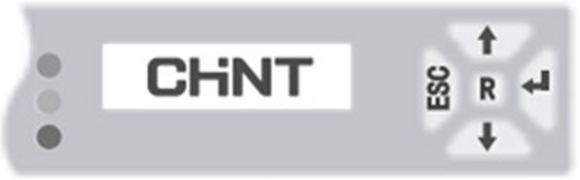

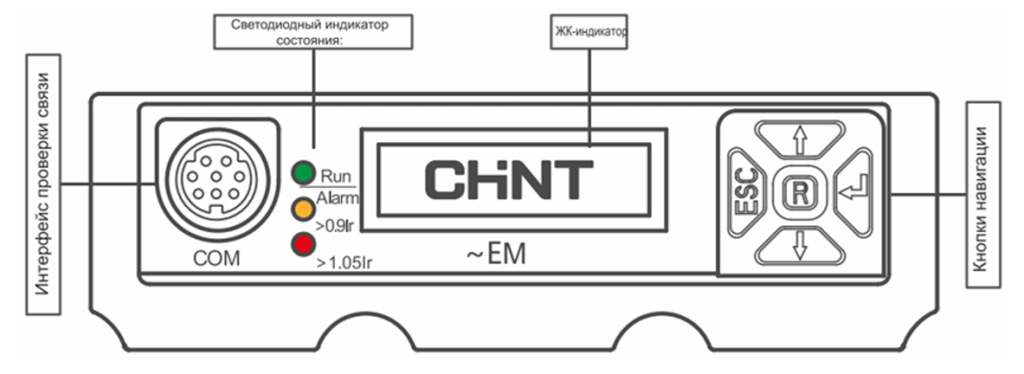

1 - Интерфейс проверки связи: внешний модуль связи или специальный портативный прибор для проверки настройки расцепителя
2 - Индикатор состояния: при нормальном режиме работы сети мигает зеленый светодиод. Когда фактический ток I>90%Ir, светится желтый светодиод, а при ток I <90%Ir, желтый индикатор отключен. Если фактический ток I>105%Ir, светится красный предупредительный светодиод, а при I<105%Ir красный светодиод отключен.
3 - ЖК дисплей
4 - Кнопки навигации

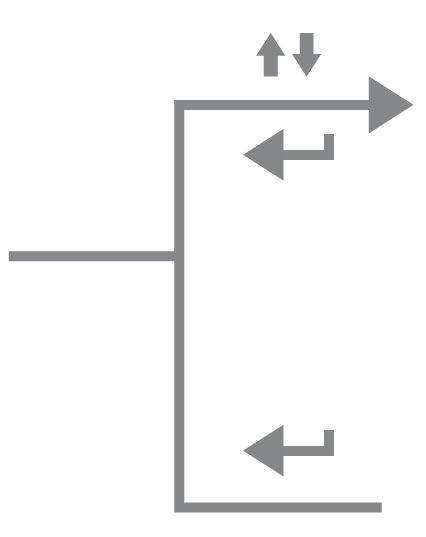

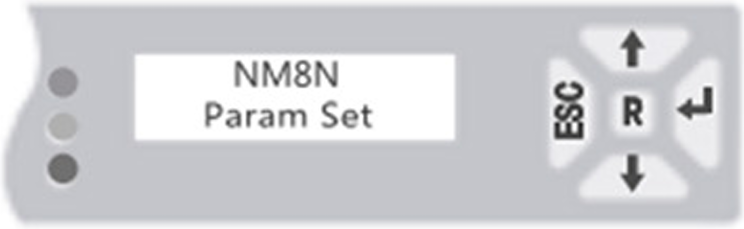

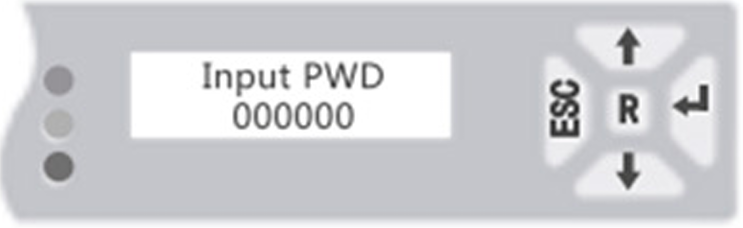

Кнопки вверх/вниз - переход между страницами, изменение состояний и значений, левая кнопка ESС: возврат к предыдущему состоянию, смещение влево, правая кнопка (кнопка подтверждения): переход к следующему пункту, подтверждение изменения, средняя кнопка (R): возврат к отображению тока в режиме реального времени.

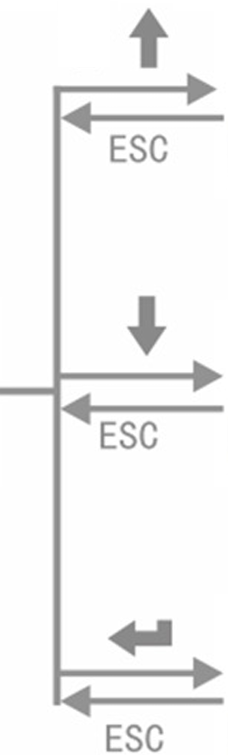

Отображение тока в режиме реального времени |
|
А - отображение информации о параметрах защиты* |
В - отображение информации о неисправности |
||
С - интерфейс настройки параметров |
Например NM8N-1600SEM EM 4P, нажмите кнопку

Настройка тока длительной задержки времени при перегрузке |
|
Настройка мгновенного значения тока при коротком замыкании | ||
|
|
|
| |
Настройка длительной задержки времени при перегрузке |
Настройка защиты от перегрузки по току в нейтрали | |||
|
|
|
| |

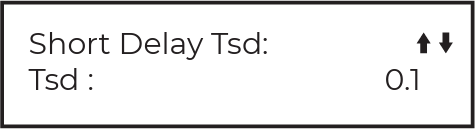

Настройка короткой задержки времени при коротком замыкании |

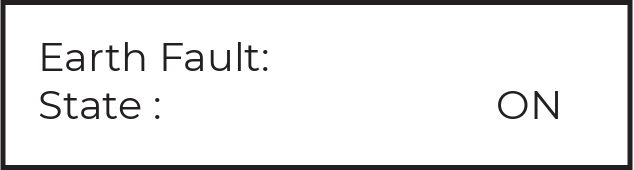

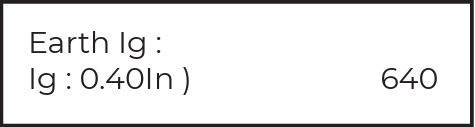

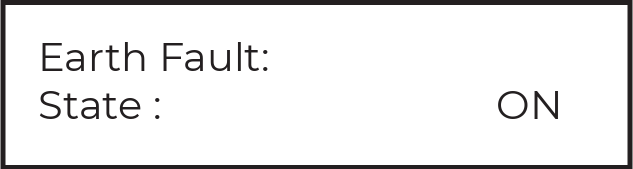

Настройка тока защиты от замыкания на землю | |||
|
|
|
| |
Настройка короткой задержки времени при коротком замыкании |

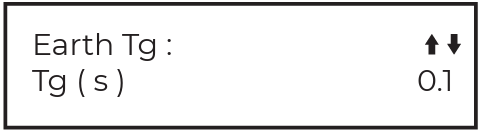

Настройка времени защиты при замыкании на землю |
Например NM8N-800 EMM 3P, нажмите кнопку

Настройка тока длительной задержки времени при перегрузке |
|

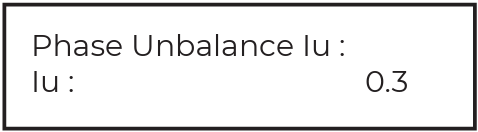

Настройка защиты от дисбаланса фаз | ||
|
|
|
| |
Настройка класса длительной задержки времени при перегрузке |
Время задержки срабатывания защиты при дисбалансе фаз |
| ||
|
|
|
| |
Настройка времени короткой задержки при коротком замыкании |
Настройка тока защиты от замыкания на землю | |||
|
|
|
| |

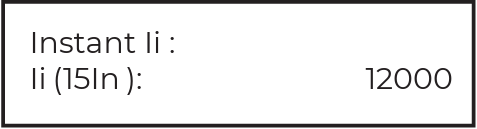

Настройка мгновенной защиты от короткого замыкания (не регулируется) |
Настройка времени защиты при замыкании на землю | |||
|
|
|
| |

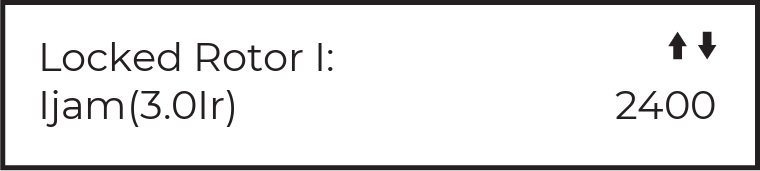

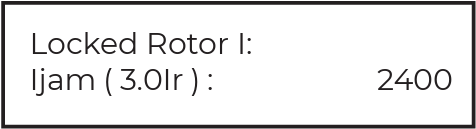

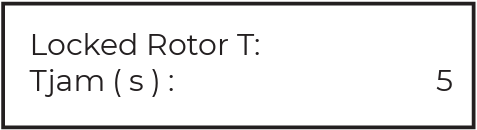

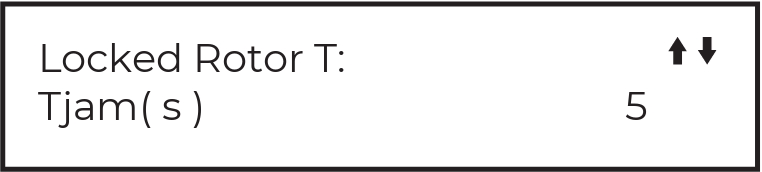

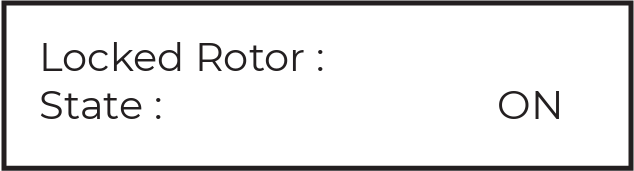

Настройка параметров защиты при блокировке ротора |
|
| ||
|
|
|
| |
Настройка задержки при блокировке ротора |
|
|

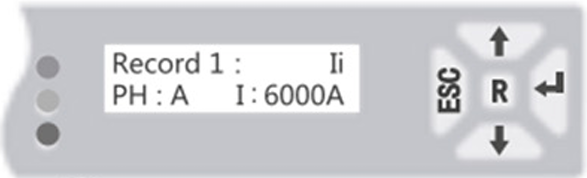

Нажмите кнопку

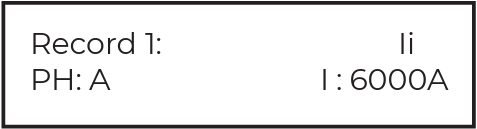

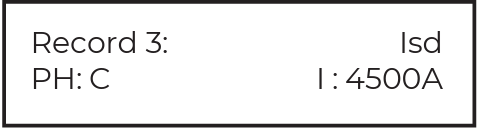

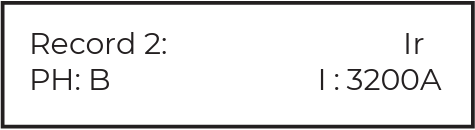

Тип ошибки изделия для защиты распределительных сетей типа EM: ошибка с длительной задержкой, ошибка с кратковременной задержкой, ошибка мгновенного срабатывания, ошибка замыкания на землю.
Тип ошибки изделия для защиты электродвигателей типа EMM: ошибка с кратковременной задержкой, ошибка мгновенного срабатывания. ошибка замыкания на землю. ошибка блокировки ротора, ошибка дисбаланса фаз.
| ||
С1 - настройка параметров защиты* |
||
|
|
|
|
||
С2 - настройка параметров связи |
||
|
|
|

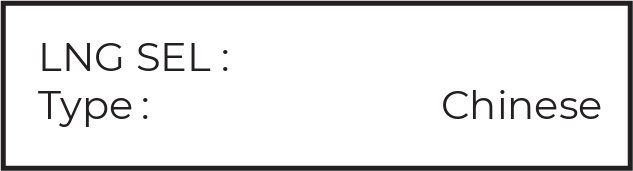

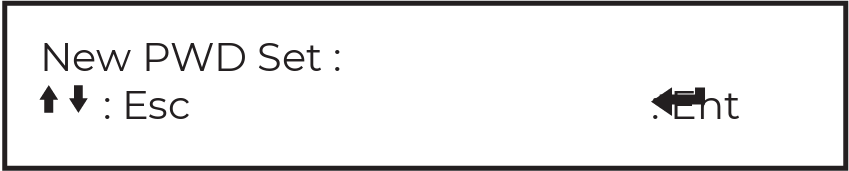

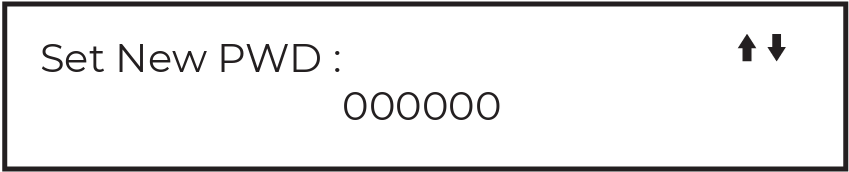

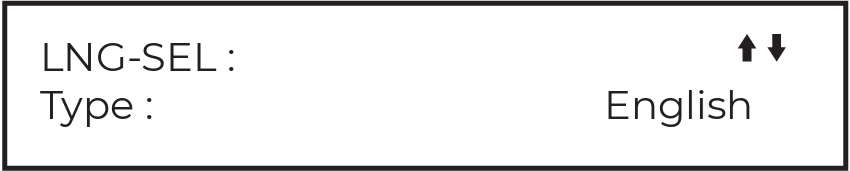

С3 - настройка параметров системы |
С1.1 информация о параметрах защиты изделия типа EM для защиты распределительных сетей.
С1.2 информация о параметрах защиты изделия типа EMM для защиты электродвигателей.
Например: NM8N-1600 EM 1600 4P. Зайдите на страницу регулировки «





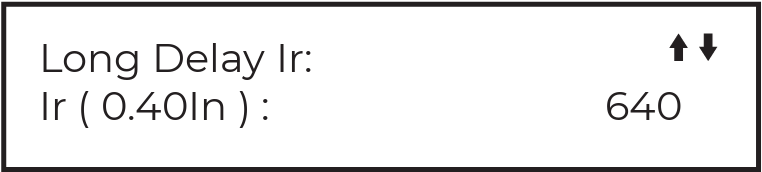

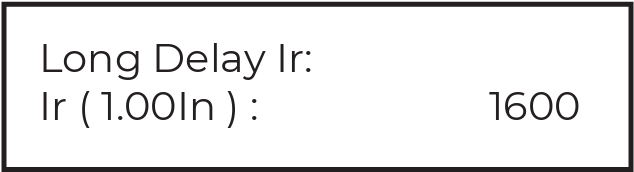

Настройка тока длительной задержки времени при перегрузке |
| ||
|
|
|
Диапазон настройки (0.4-1) In, шаг 1A |

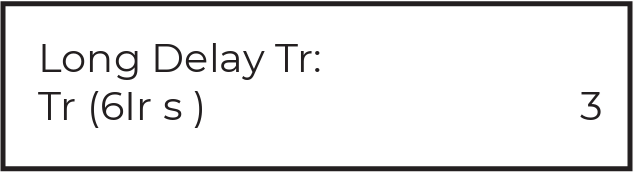

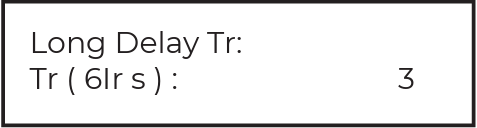

Настройка длительной задержки времени при перегрузке |
| ||
|
|
|
Диапазон настройки (3-18) c, шаг 1c |
|
|
| |
Диапазон настройки (1,5-10) Ir, шаг 1A | |||
|
| ||
|
|
Диапазон настройки (0,1-0,4) c, шаг 0,1c |

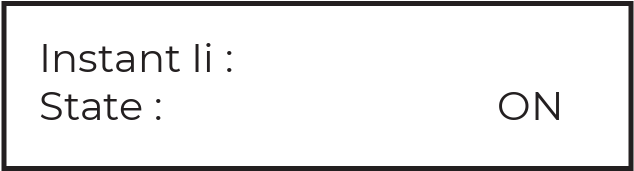

Настройка задержки мгновенной защиты от короткого замыкания (функция может быть выключена) |
| ||
|
|
|
Диапазон настройки (0.4-1) In, шаг 1A |

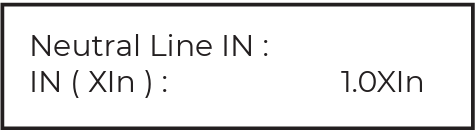

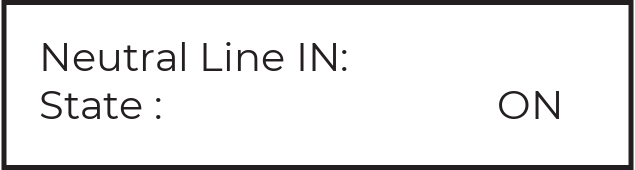

Настройка защиты нейтральной линии (функция может быть выключена) |
| ||
|
|
|
Диапазон настройки 0,5 In, 1In |
|
|
| |
Диапазон настройки (0,4-1) In, шаг 0,1 A | |||
|
| ||
|
|
Диапазон настройки (0,1-0,4) c, шаг 0,1c |
Например: NM8N-800H EMM 800 3P. Зайдите на страницу настройки «





|
|
| |
Диапазон настройки (0.4-1) In, шаг 1A | |||
|
| ||
|
|
NM8N-250 - класс (5/10/20) |

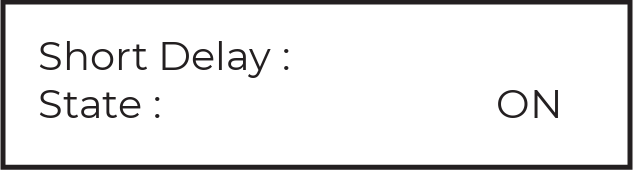

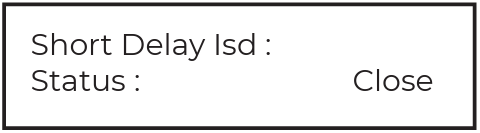

Настройка кратковременной задержки защиты от коротком замыкания (функция может быть выключена) |
| ||
|
|
|
Диапазон настройки (4-12) Ir, шаг 1A |
|
|
| |
Диапазон настройки (3-10) Ir, шаг1A | |||
|
| ||
|
|
Диапазон настройки (1-30) с, шаг 1 с |
|
( Если длительная задержка при перегрузке Ir отключена, то функция защиты от дисбаланса фаз / потери фазы автоматически выключается ) |
| |
Диапазон настройки (30-90)%, шаг 10% | |||
|
| ||
|
|

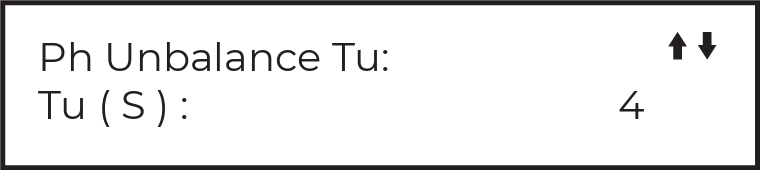

Диапазон настройки (4-6-8-10) с |
|
|
| |
Диапазон настройки (0,4-1) In, шаг 0,1 А | |||
|
| ||
|
|
Диапазон настройки (0,1-0,4) c, шаг 0,1c |

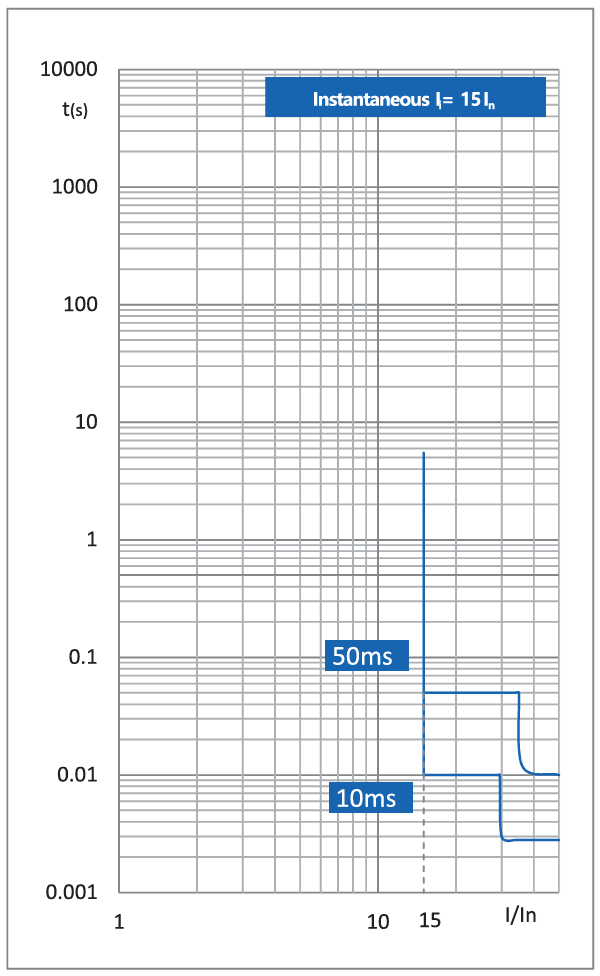

1 - Мгновенная защита электродвигателя (расцепитель EMM) является фиксированной, 15In, не регулируется
2 - Автоматический выключатель для защиты электродвигателя (расцепитель EMM) должен оснащаться модулем управления контактором, что позволит реализовать двухступенчатую защиту
3 - При использовании двухступенчатой защиты, в случаи использовании защиты от перегрузки с длительной задержкой, защиты от дисбаланса фаз/ потери фазы и защиты от заедания ротора, функция аварийного отключения модуля управления контактором должна срабатывать на 500мс раньше, чем произойдет размыкание контактов автоматического выключателя. Защита с короткой задержкой, мгновенная защита и защита от замыкания на землю обеспечивается непосредственно автоматическим выключателем
4 - Во время запуска электродвигателя функция защиты от заедания ротора автоматически выключается
5 - Во время запуска электродвигателя автоматически включается функция защиты от потери фазы. Время задержки срабатывания контактора составляет 700мс. При отсутствии срабатывания контактора размыкание контактов автоматического выключателя произойдет через 500мс
Например: NM8N-800H EMM 800 3P. Зайдите на страницу настройки «





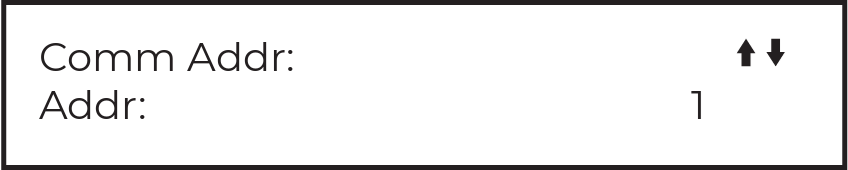

Настройка коммуникационного адреса |
| ||
|
|
|
Диапазон настройки от 1 до 247, по умолчанию 1, супер адрес 250 |

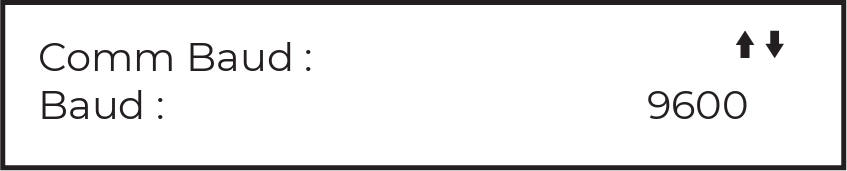

Настройка скорости обмена данными |
| ||
|
|
|
Диапазон настройки 9600/19 200 бит/с, заводская настройка 9600 бит/с, режим связи по умолчанию 8Е1 |

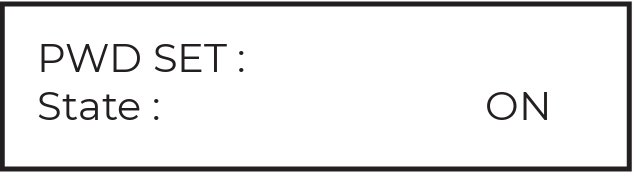

Настройка параметров сети |
| ||
|
|
|
Можно настроить на «выкл» и «вкл», по умолчанию состояние «вкл». Только во включенном состоянии параметры можно настраивать по линии связи |

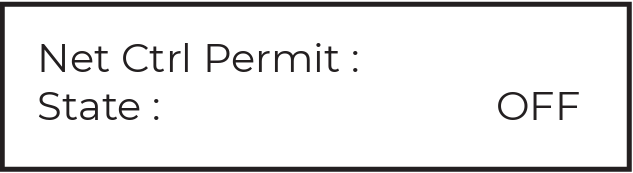

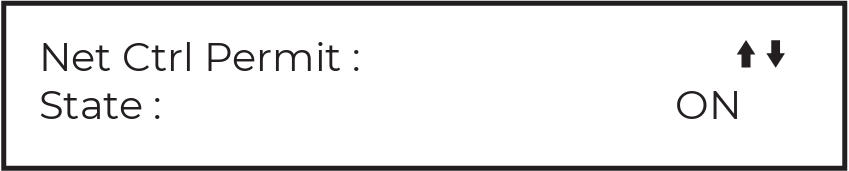

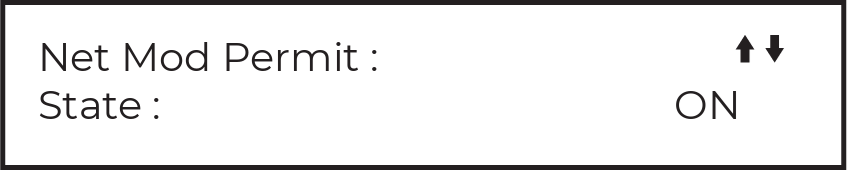

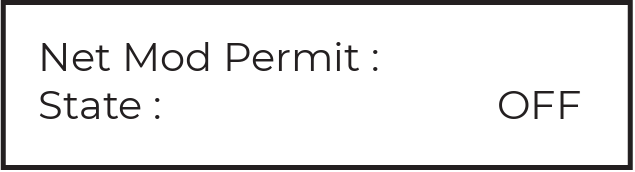

Настройка параметров управления по сети |
| ||
|
|
Можно установить в состояние «выкл» и «вкл» по умолчанию состояние «вкл». Автоматический выключатель можно замыкать и размыкать по сети, только если данная функция находится в состоянии «вкл» |
Модель | Номинальный ток (А) | Постоянная потеря сопротивления автоматического выключателя в каждом полюсе (мОм) | Потеря мощности в каждом полюсе (Вт) |
---|---|---|---|
NM8N-125 | 16 | 8,8 | 2,3 |
20 | 8,8 | 3,5 | |
25 | 5,2 | 3,3 | |
32 | 4,5 | 4,6 | |
40 | 2,6 | 4,2 | |
50 | 1,8 | 4,5 | |
63 | 1,7 | 6,7 | |
80 | 1,3 | 8,3 | |
100 | 0,88 | 8,8 | |
125 | 0,8 | 12,5 | |
NM8N-250 | 125 | 0,7 | 10,9 |
160 | 0,55 | 14,1 | |
180 | 0,55 | 17,8 | |
200 | 0,55 | 22,0 | |
225 | 0,4 | 20,3 | |
250 | 0,4 | 25,0 | |
NM8N-400 | 250 | 0,35 | 21,9 |
315 | 0,25 | 24,8 | |
350 | 0,25 | 30,6 | |
400 | 0,15 | 24,0 | |
NM8N-630 | 400 | 0,15 | 24,0 |
500 | 0,12 | 30,0 | |
NM8N-800 | 500 | 0,08 | 20,0 |
630 | 0,08 | 31,8 | |
700 | 0,08 | 39,2 | |
800 | 0,08 | 51,2 | |
NM8N-1600 | 800 | 0,08 | 51,2 |
1000 | 51,2 | 80,0 | |
1250 | 0,04 | 62,5 | |
1600 | 0,04 | 102,4 |
Модель | Номинальный ток (А) | Постоянная потеря сопротивления автоматического выключателя в каждом полюсе (мОм) | Потеря мощности в каждом полюсе (Вт) |
---|---|---|---|
NM8N-250 | 32 | 0,8 | 0,8 |
63 | 0,4 | 1,6 | |
100 | 0,4 | 4,0 | |
160 | 0,4 | 10,2 | |
250 | 0,4 | 25,0 | |
NM8N-400 | 250 | 0,15 | 9,4 |
400 | 0,15 | 24,0 | |
NM8N-630 | 400 | 0,15 | 24,0 |
630 | 0,12 | 47,6 | |
NM8N-800 | 800 | 0,08 | 51,2 |
NM8N-1600 | 800 | 0,08 | 51,2 |
1000 | 0,08 | 80,0 | |
1250 | 0,04 | 62,5 | |
1600 | 0,04 | 102,4 |
Модель | Номинальный ток (А) | Постоянная потеря сопротивления автоматического выключателя в каждом полюсе (мОм) | Потеря мощности в каждом полюсе (Вт) |
---|---|---|---|
NM8NSD-125 | 63 | 0,8 | 3,2 |
100 | 0,8 | 8,0 | |
125 | 0,8 | 12,5 | |
NM8NSD-250 | 125 | 0,4 | 6,3 |
160 | 0,4 | 10,2 | |
200 | 0,4 | 16,0 | |
250 | 0,4 | 25,0 | |
NM8NSD-400 | 250 | 0,15 | 9,4 |
400 | 0,15 | 24,0 | |
NM8NSD-630 | 630 | 0,12 | 47,6 |
NM8NSD-800 | 800 | 0,08 | 51,2 |

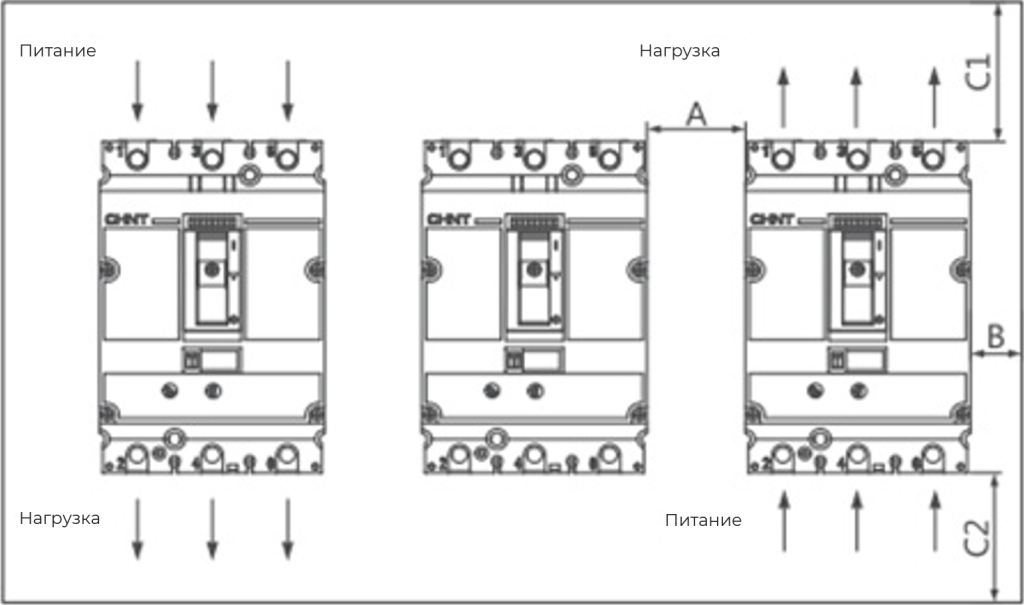

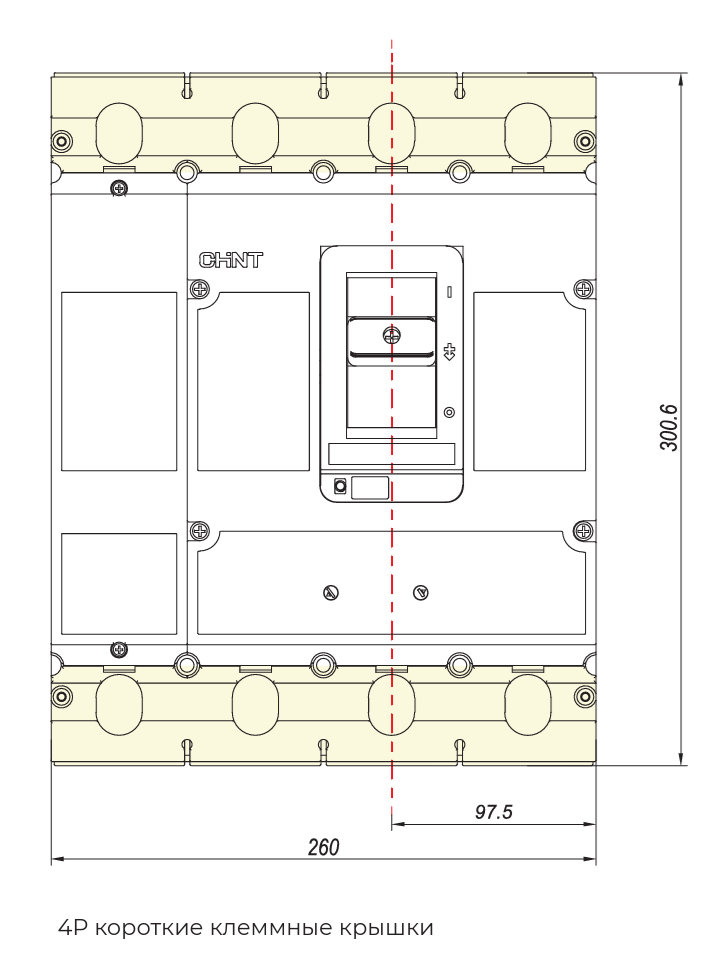

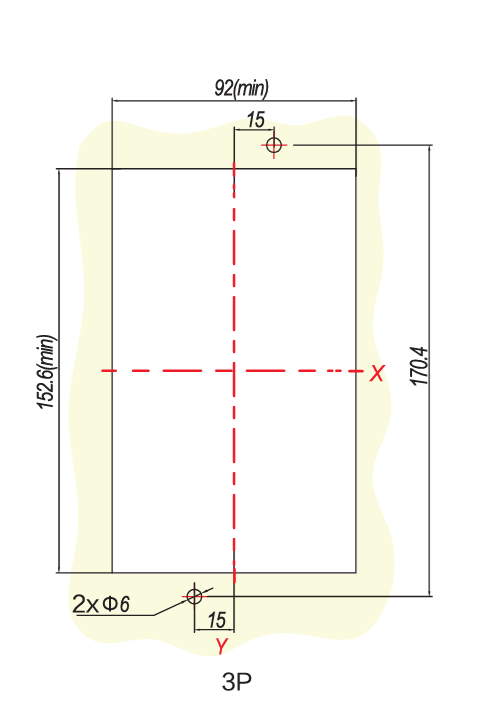

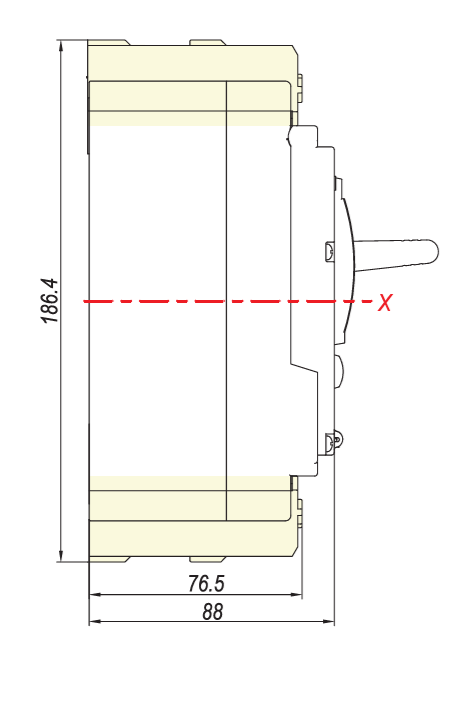

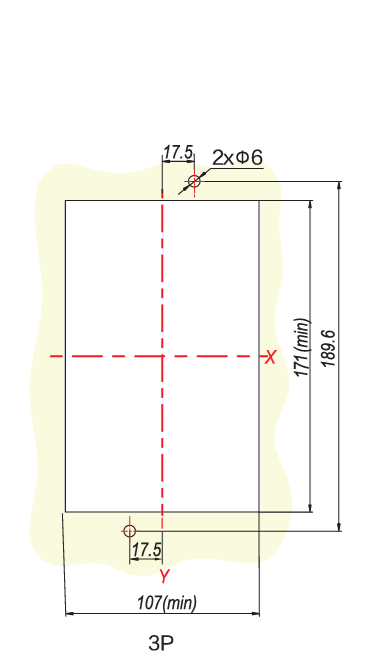

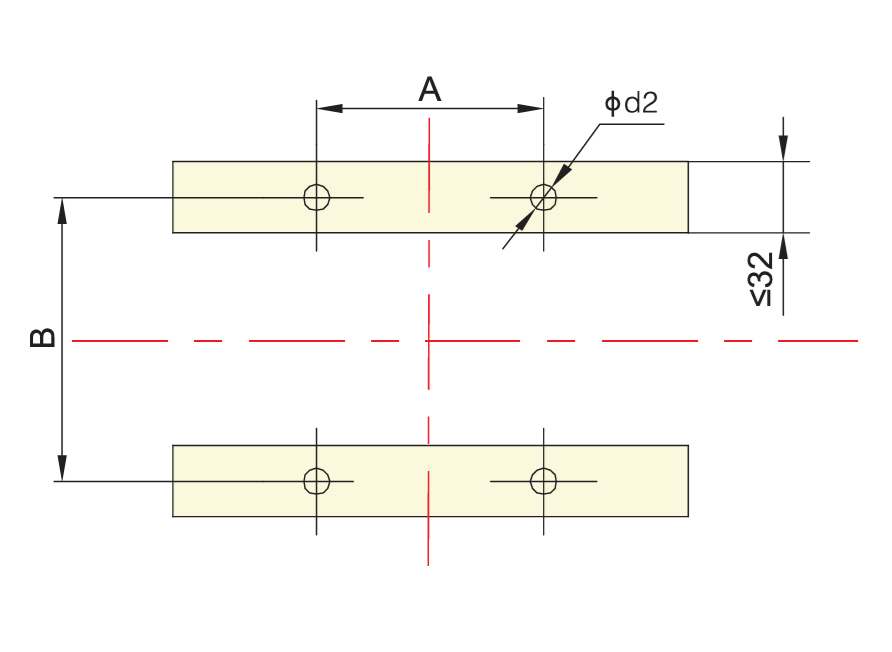

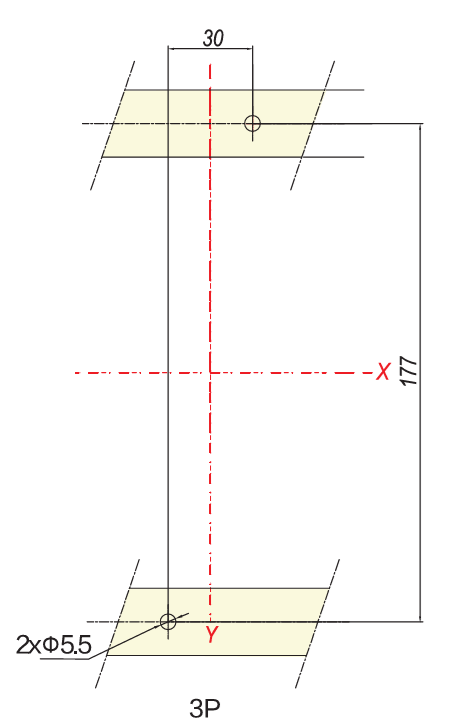

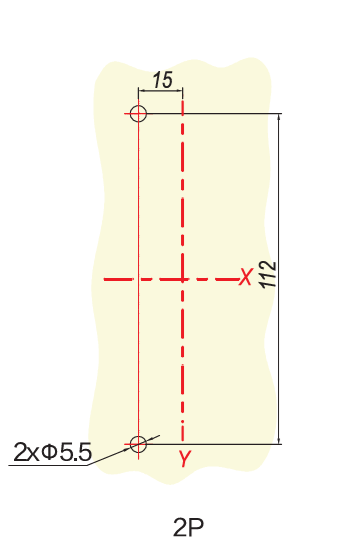

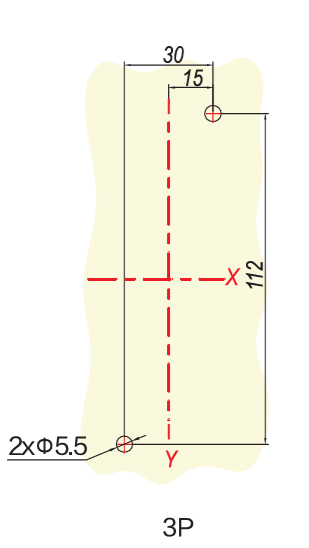

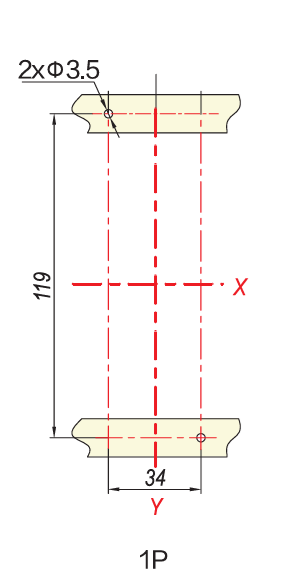

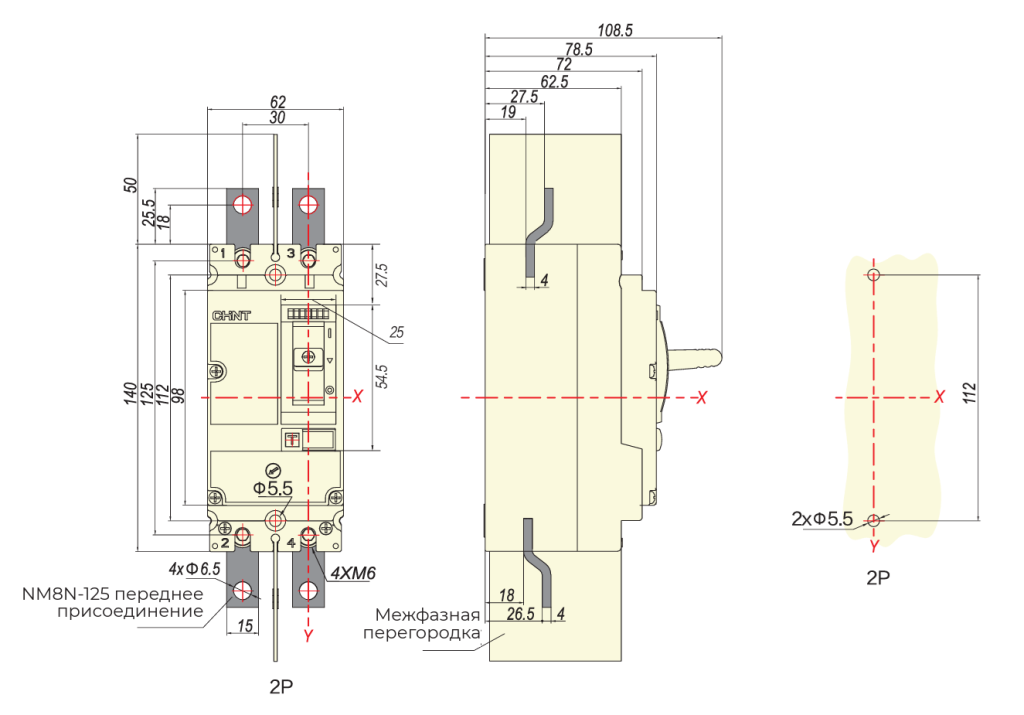

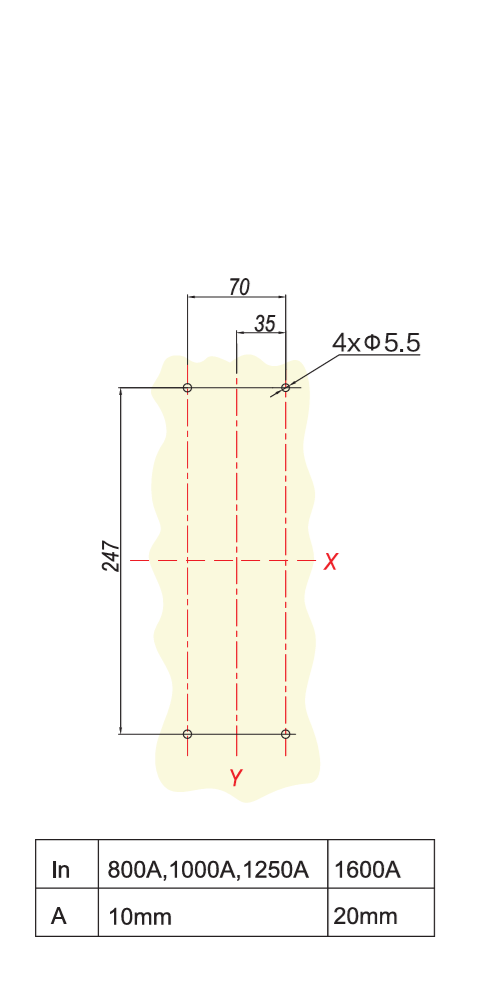

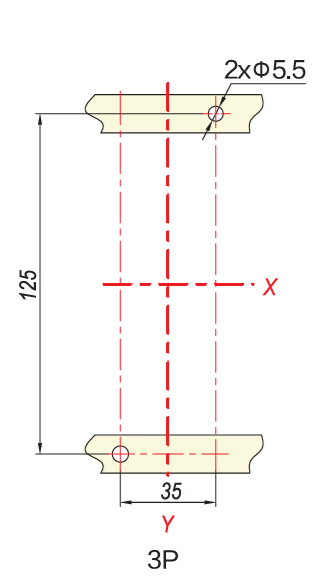

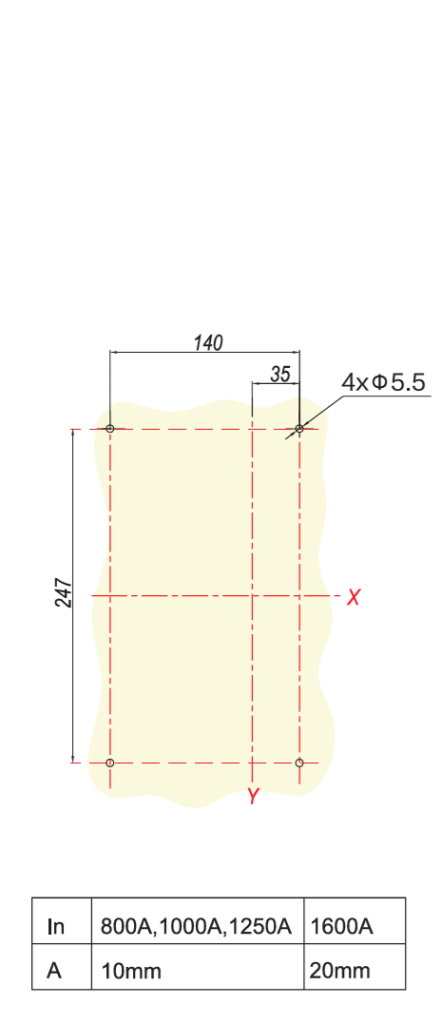

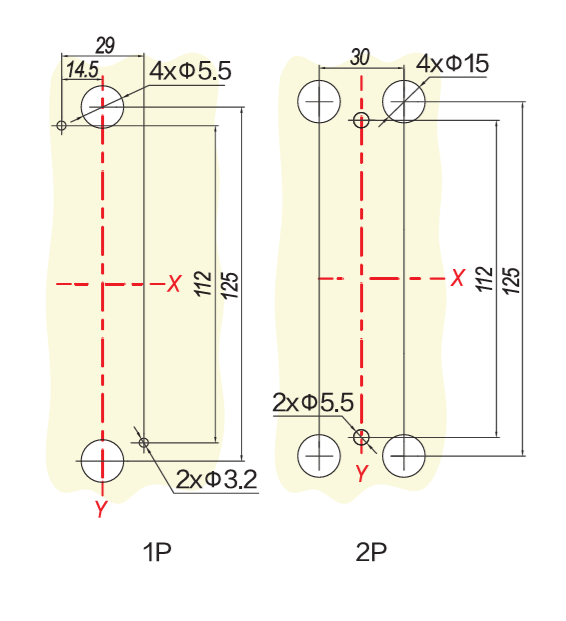

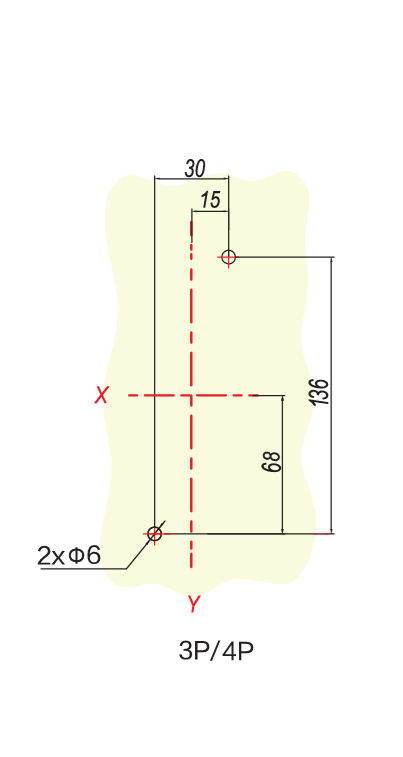

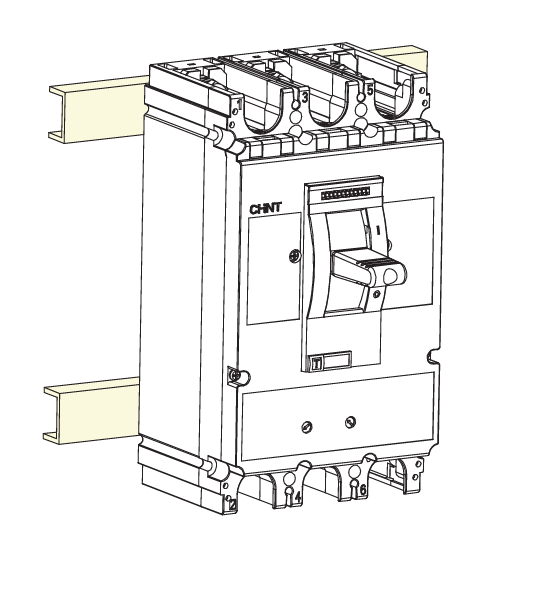

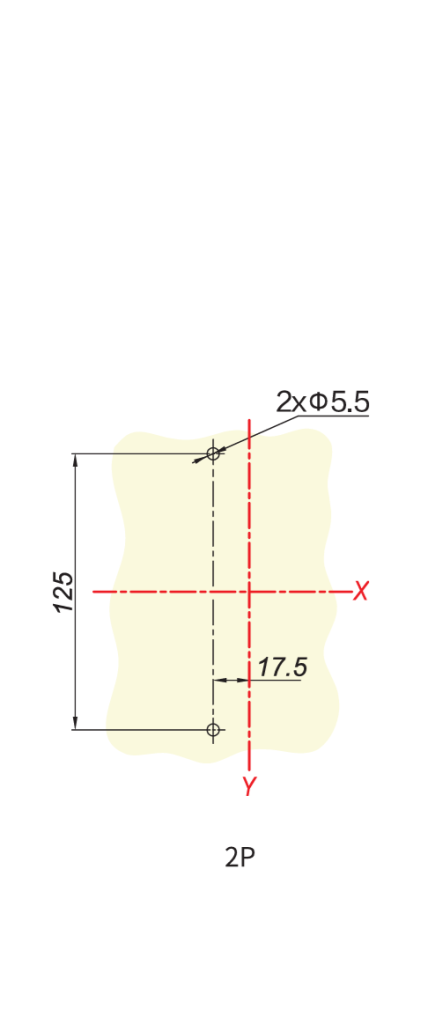

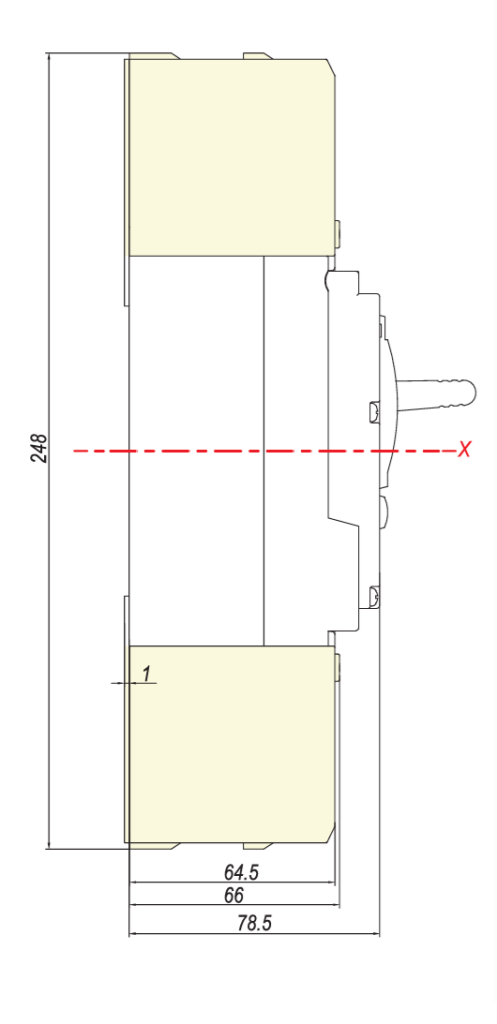

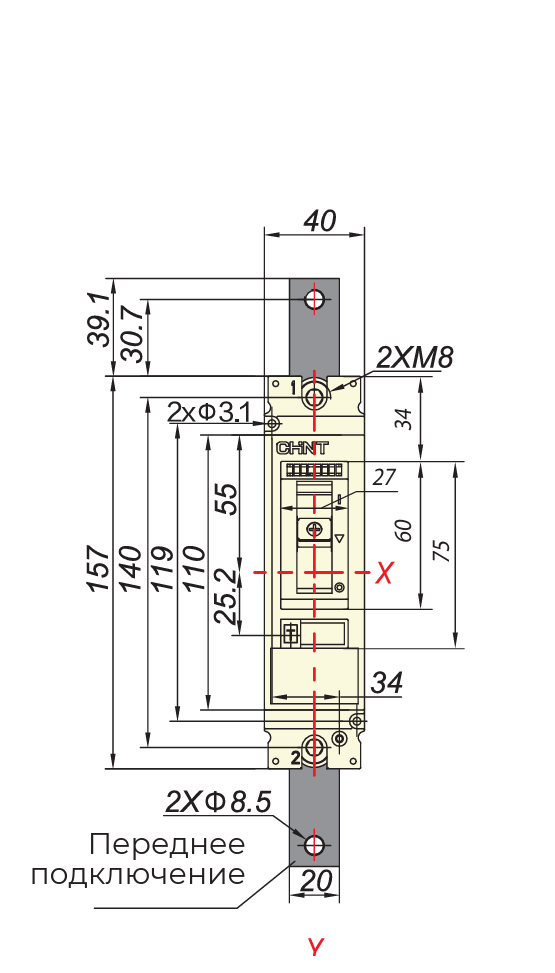

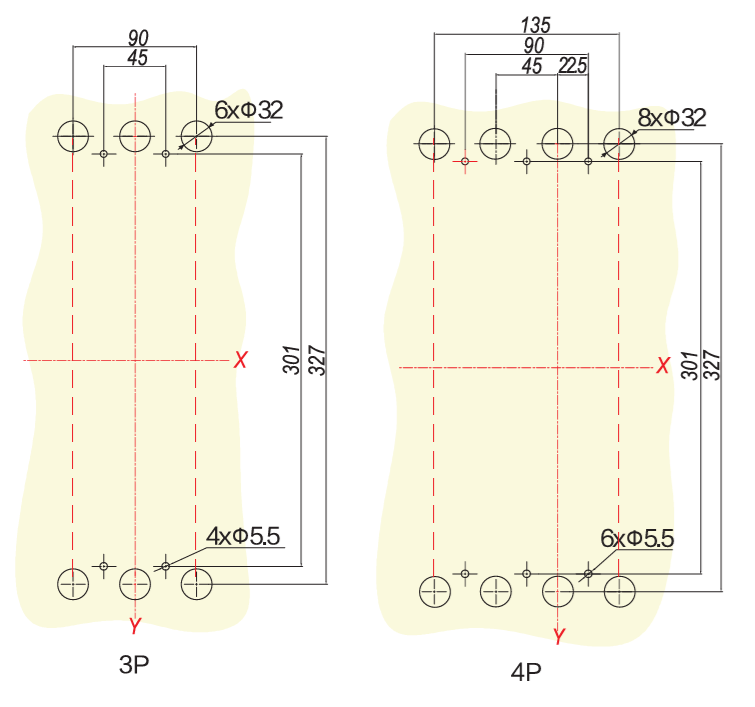

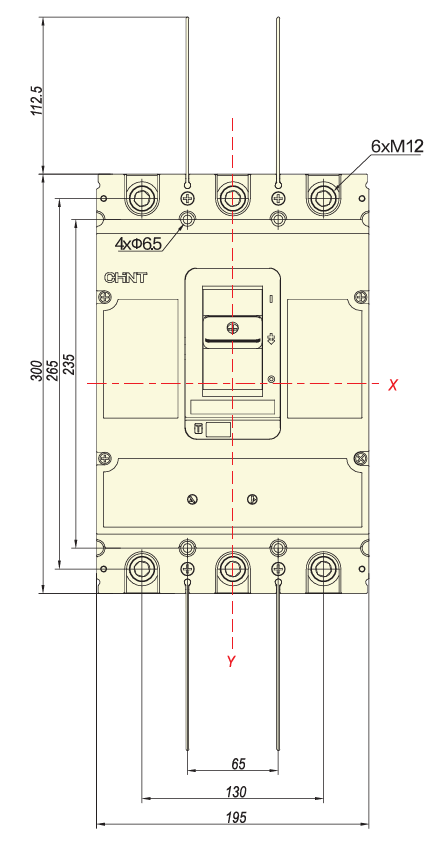

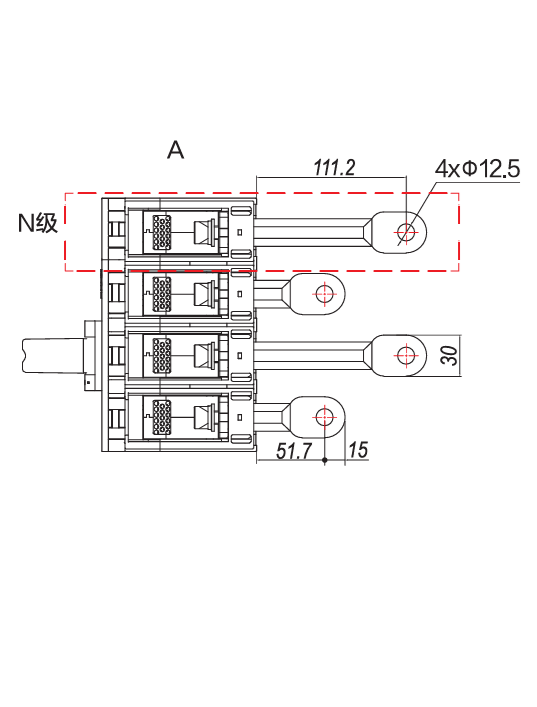

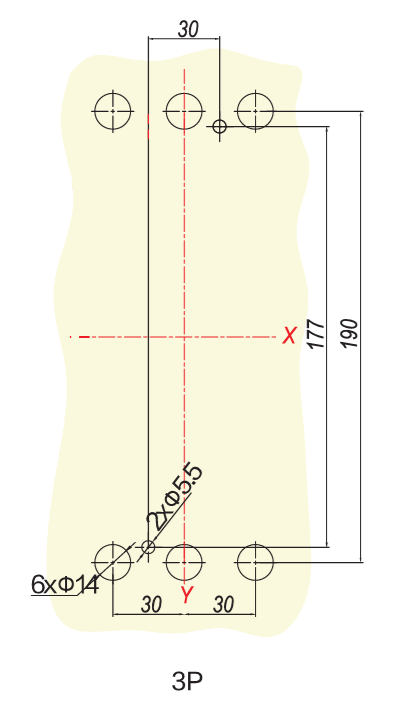

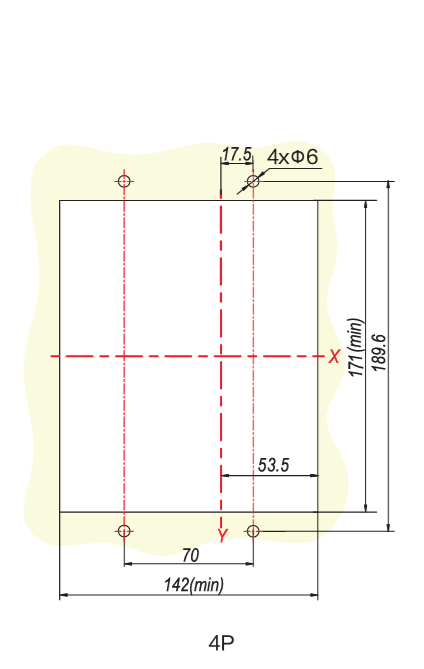

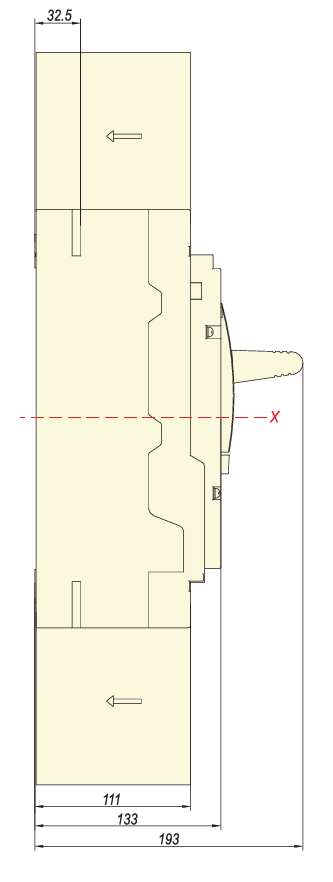

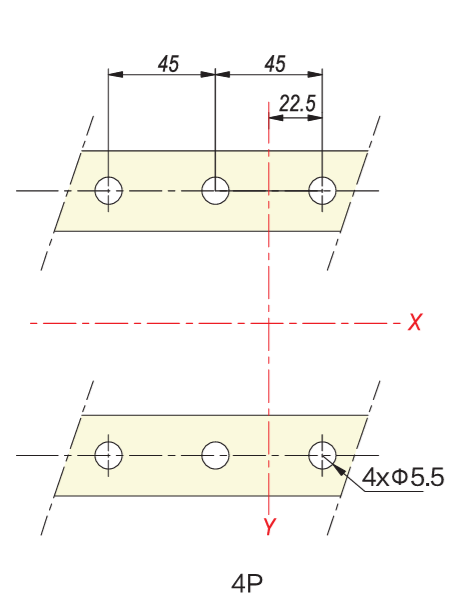

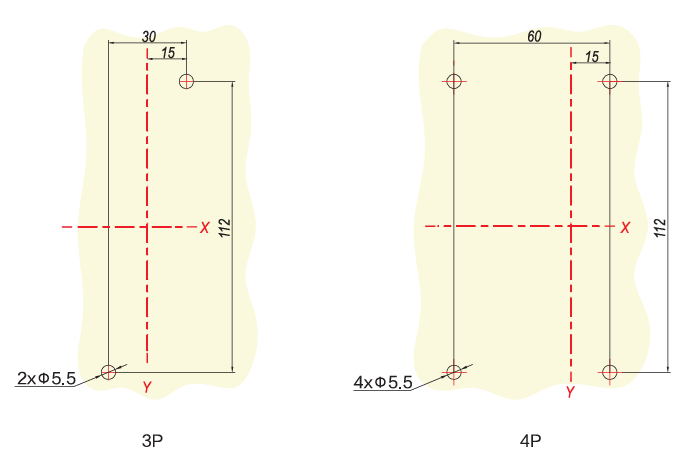

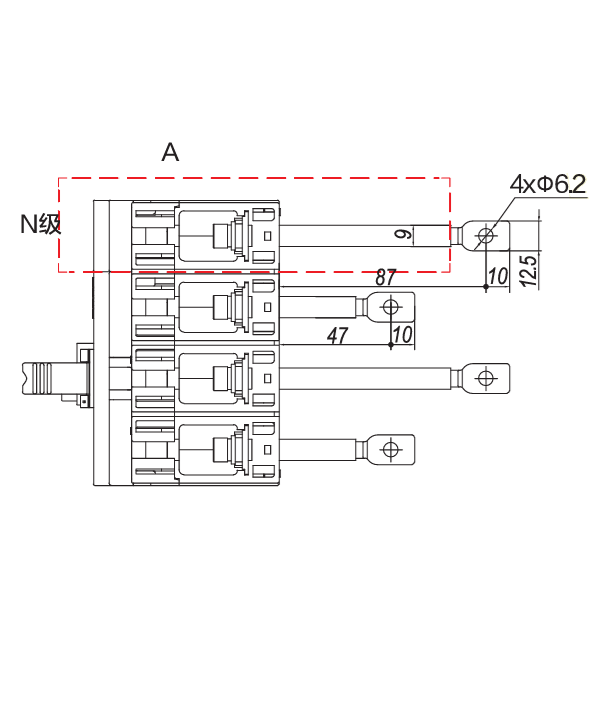

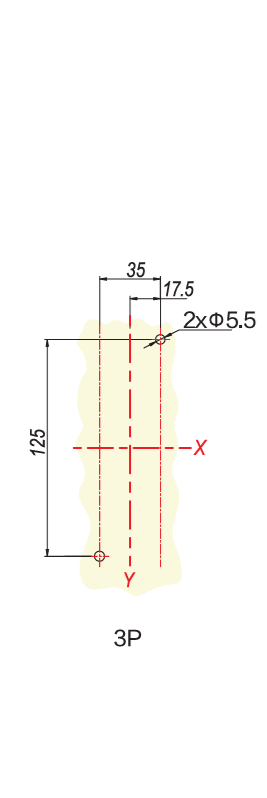

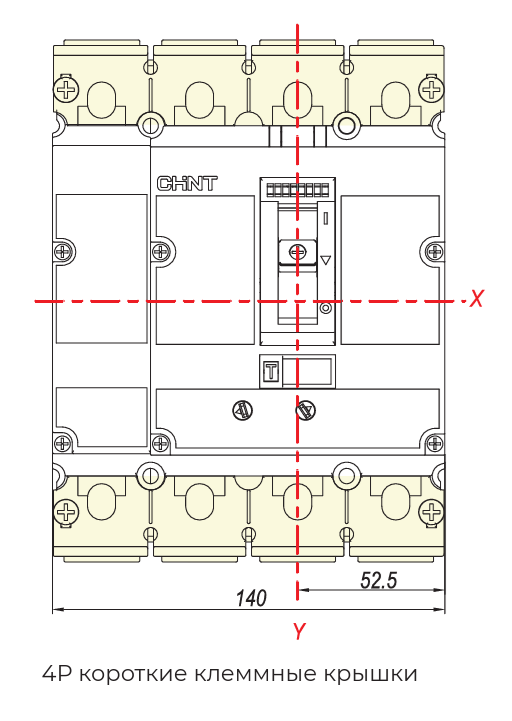

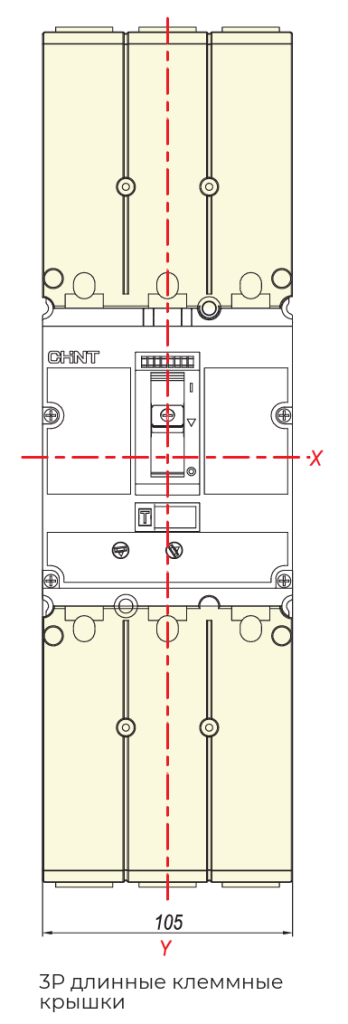

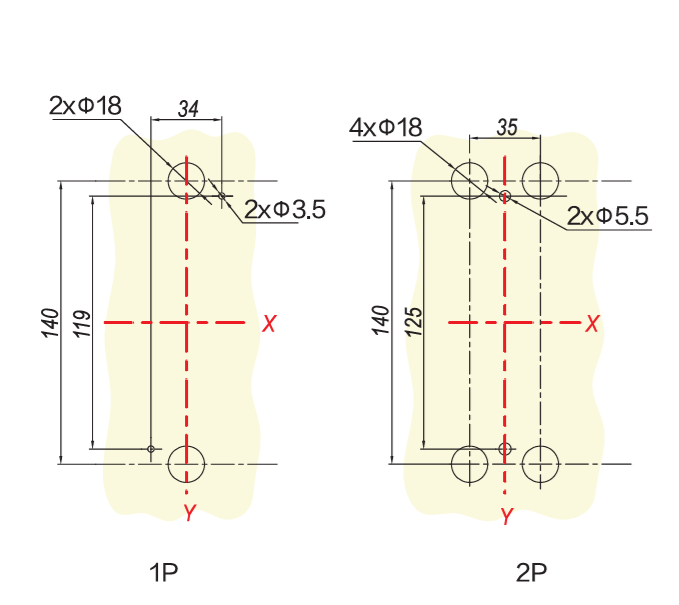

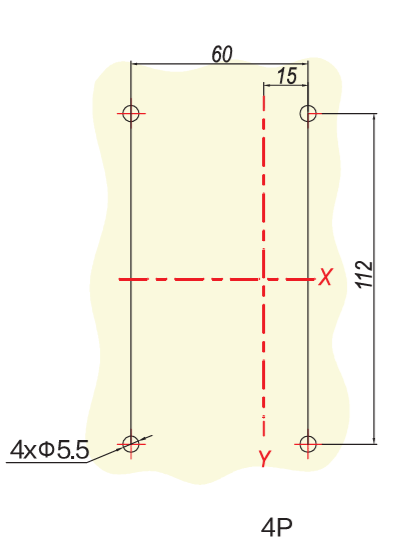

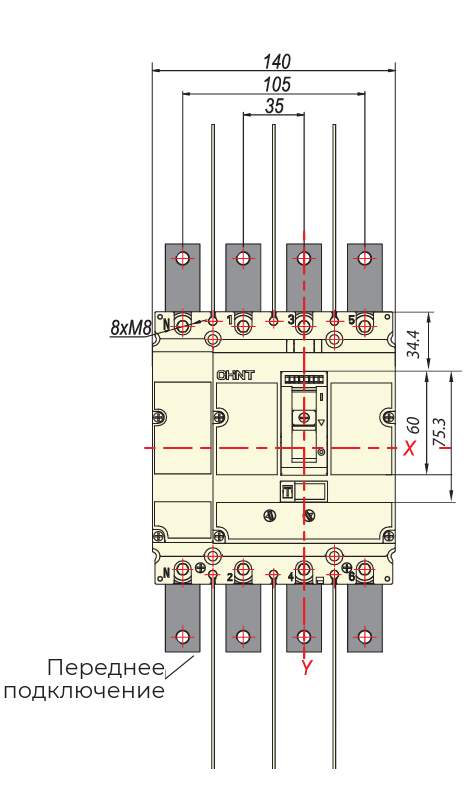

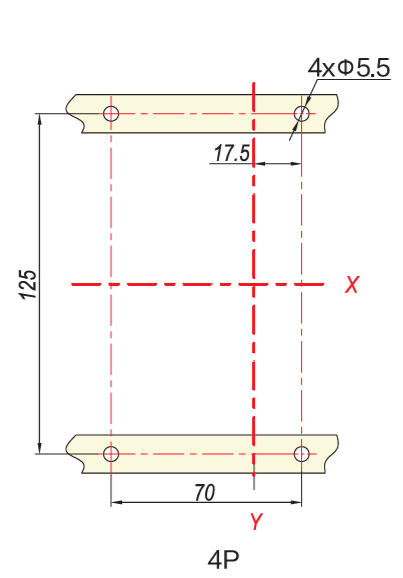

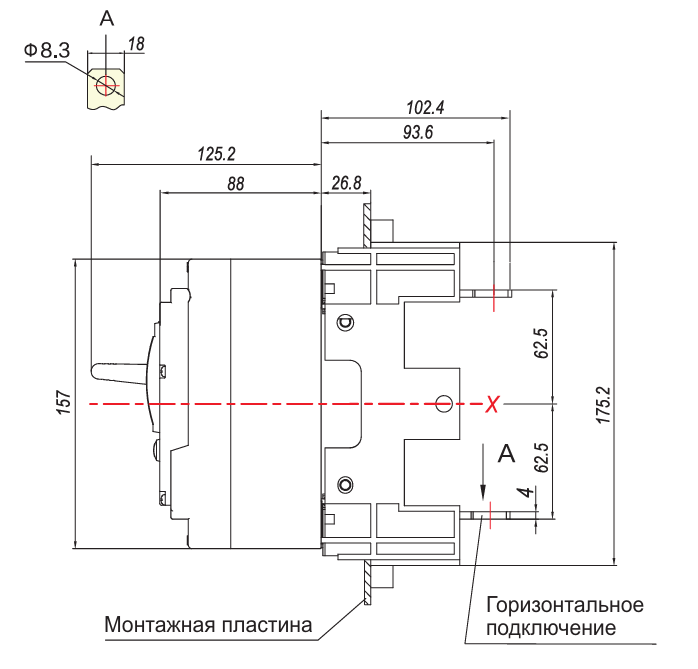

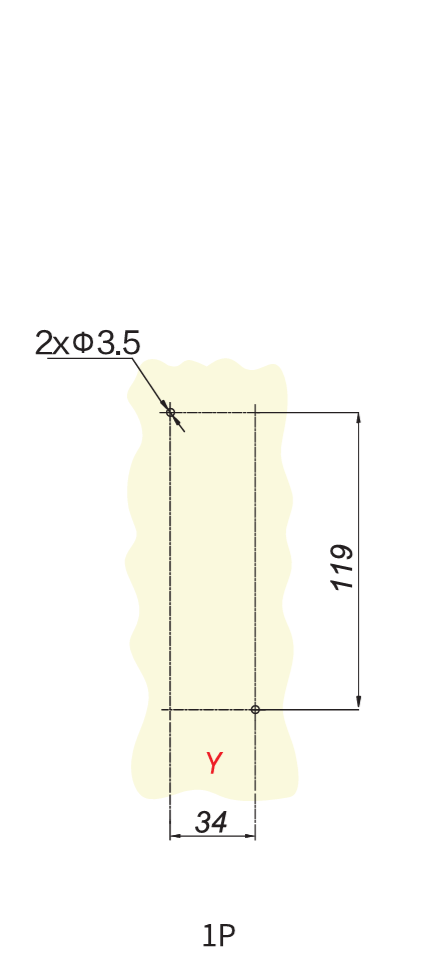

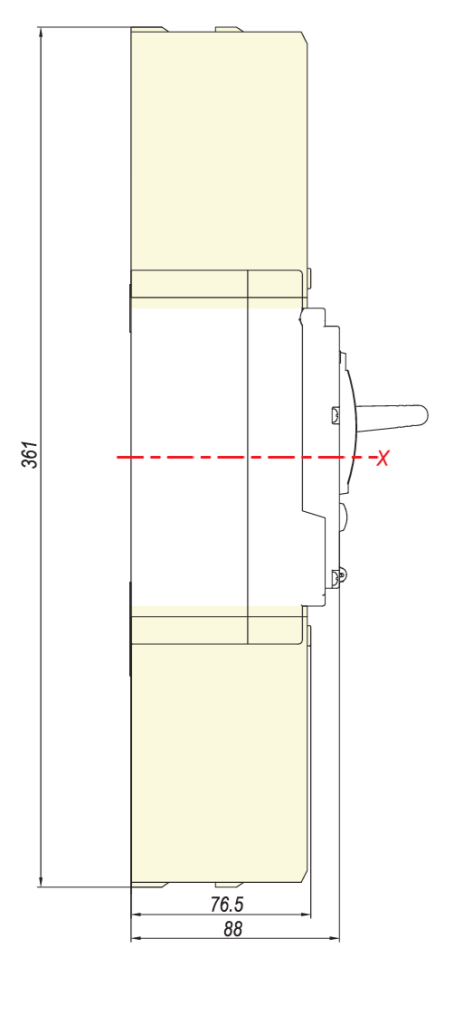

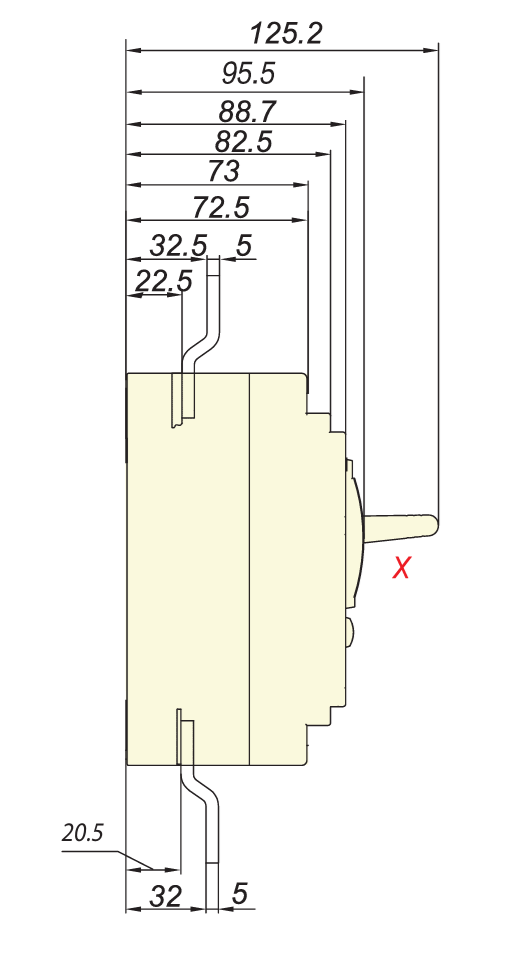

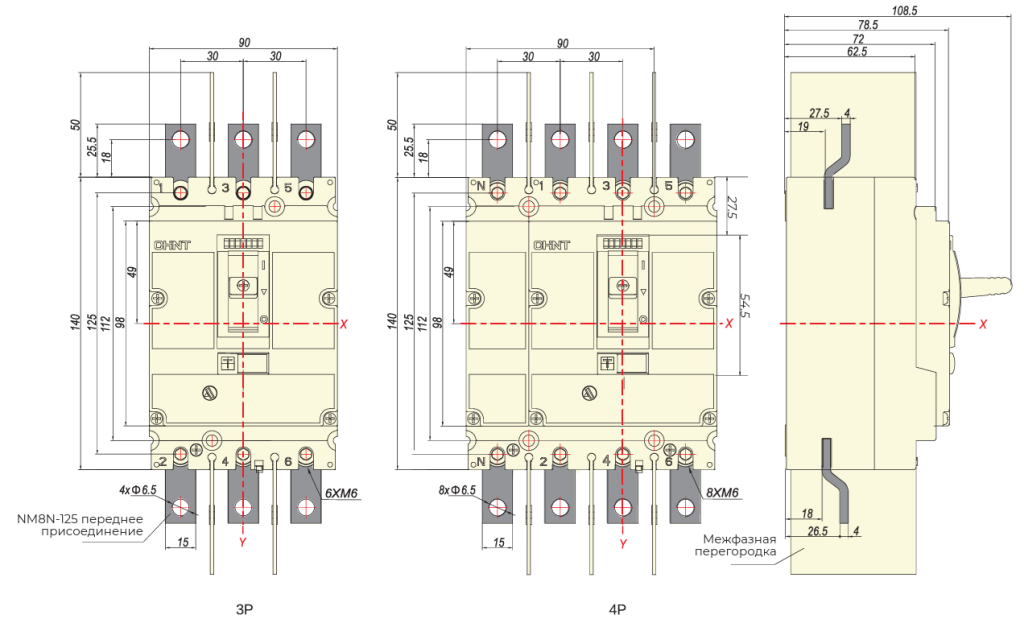

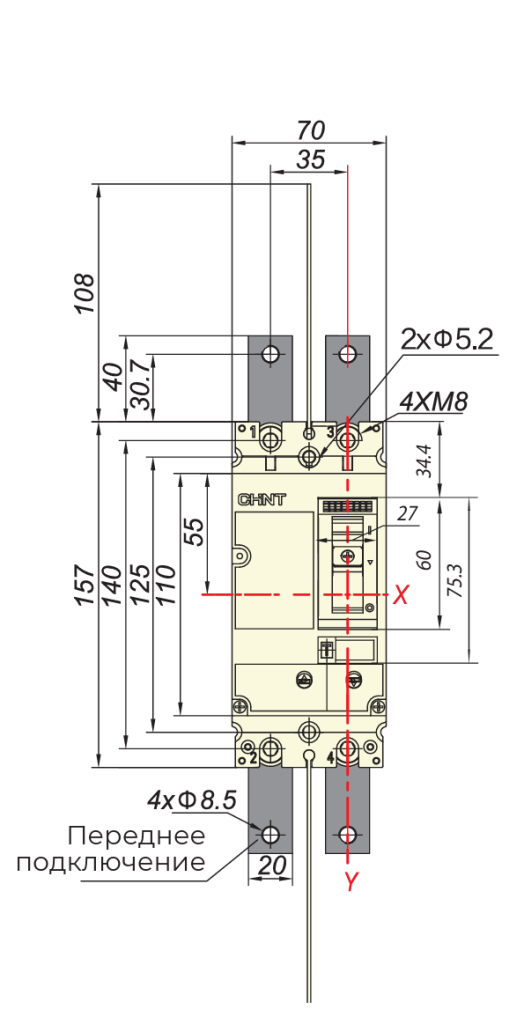

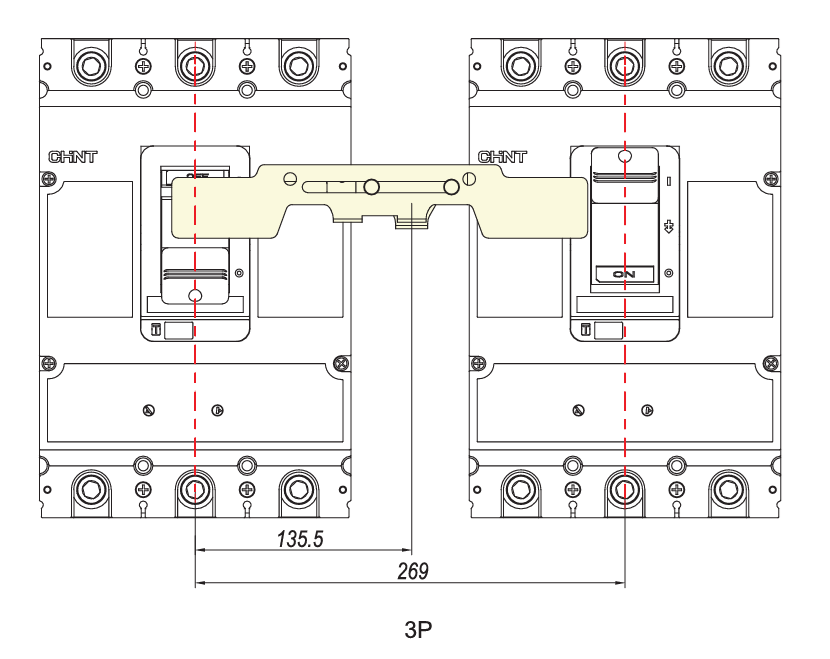

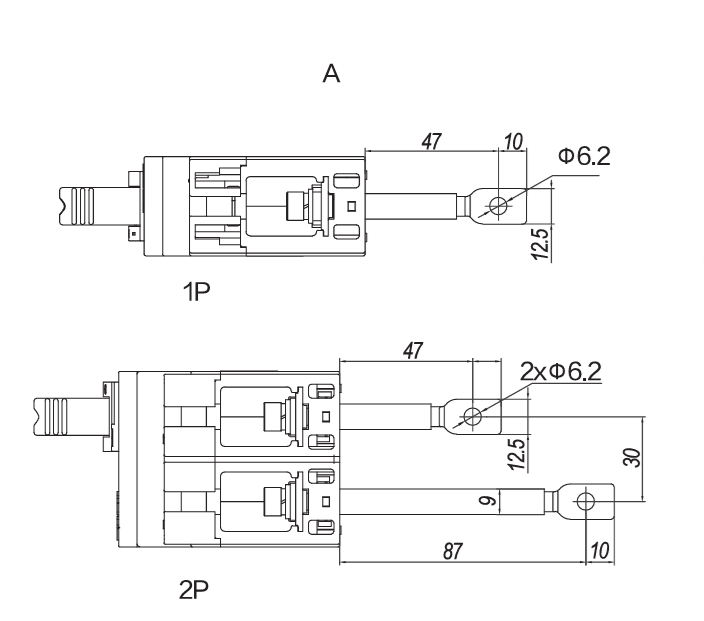

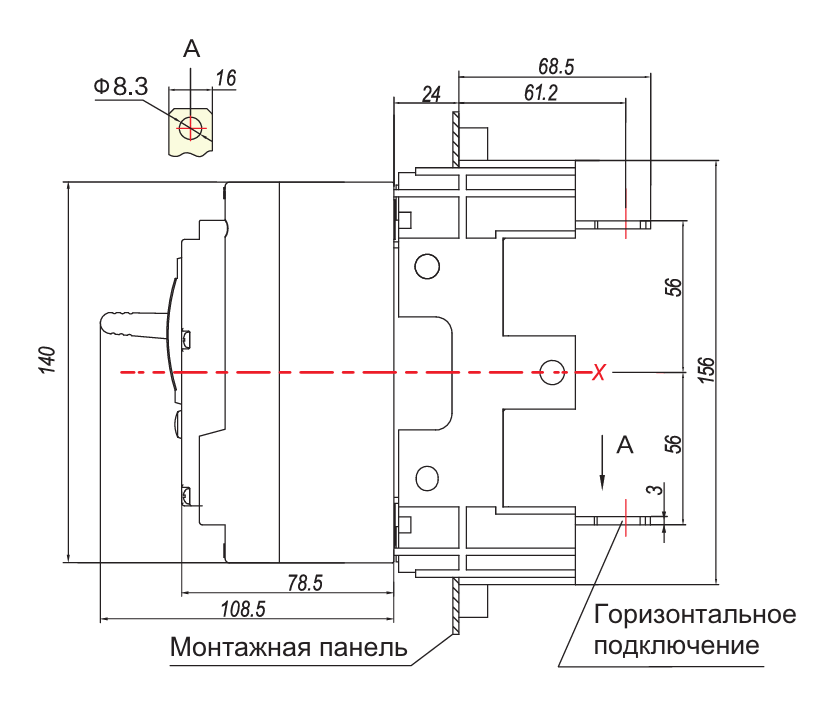

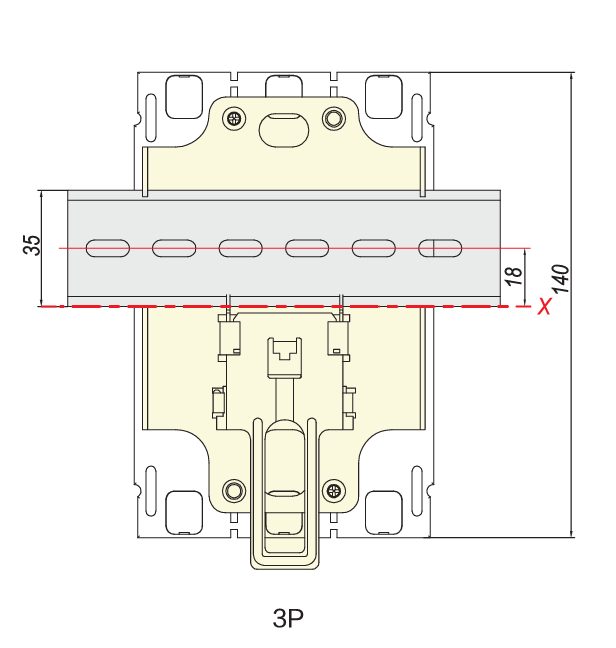

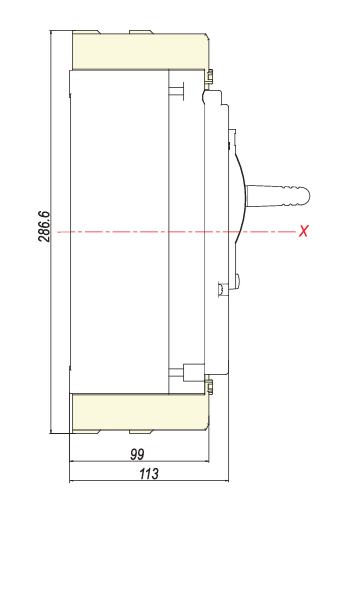

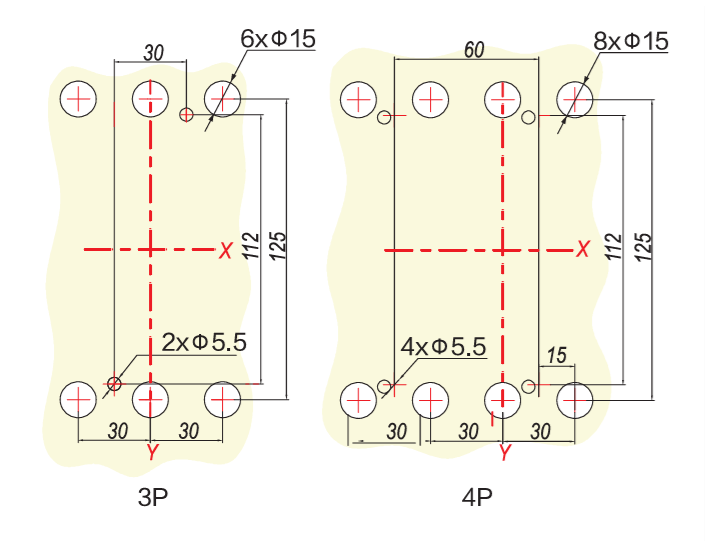

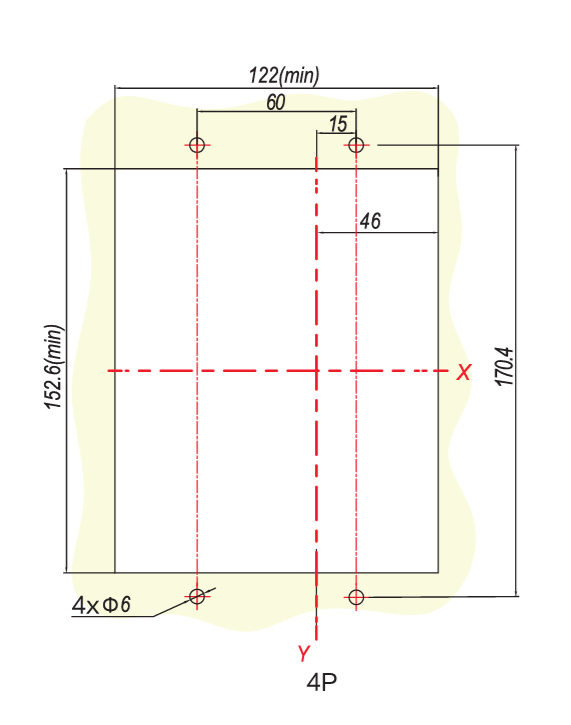

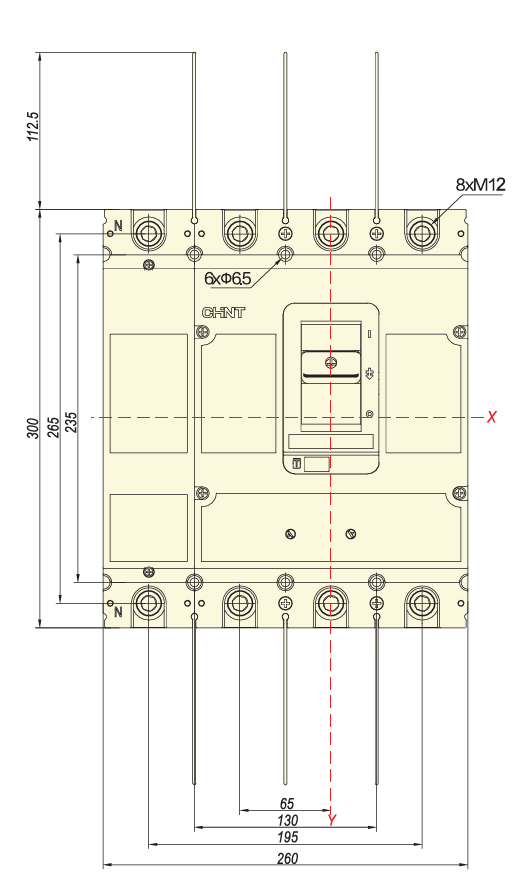

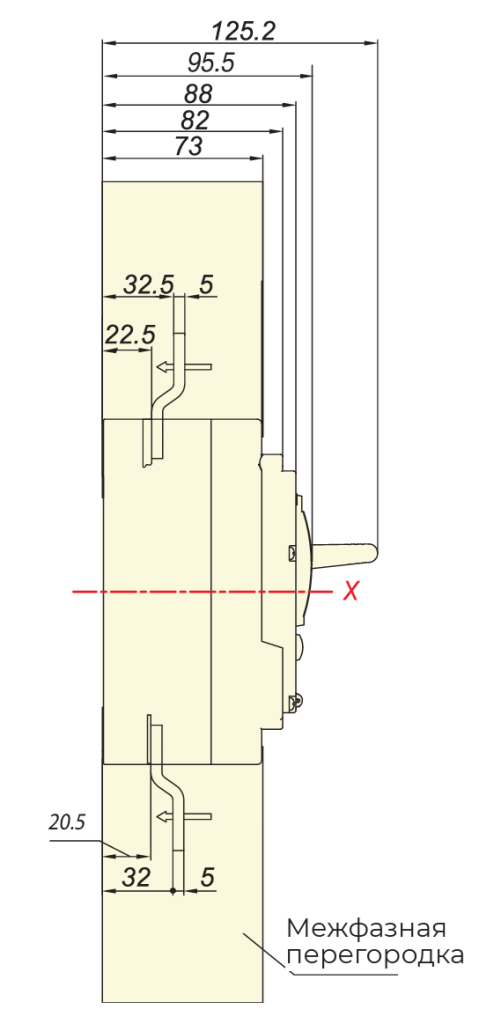

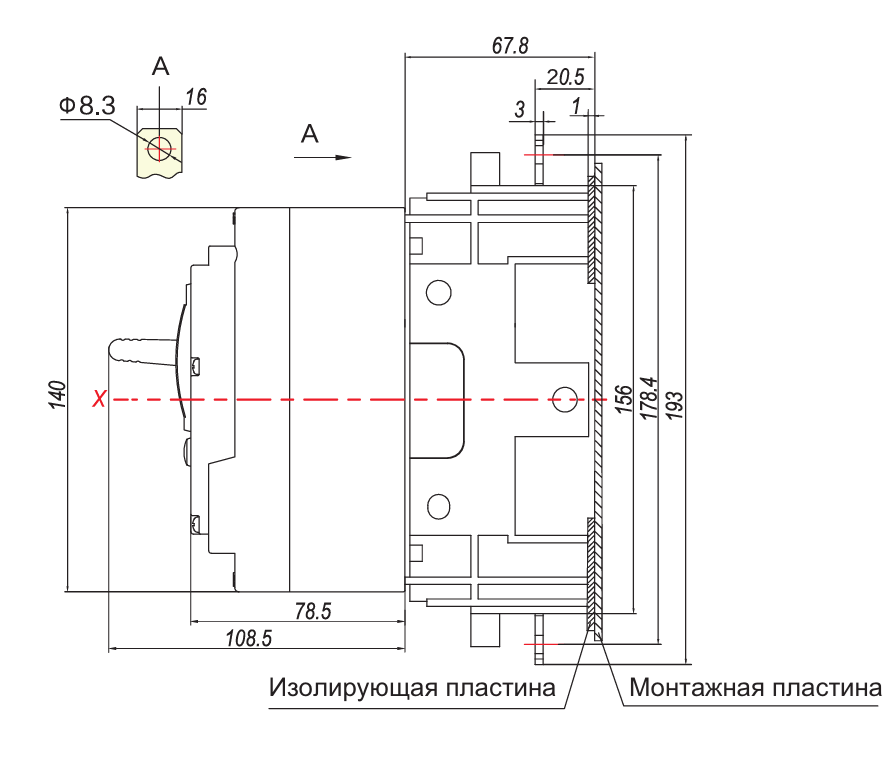

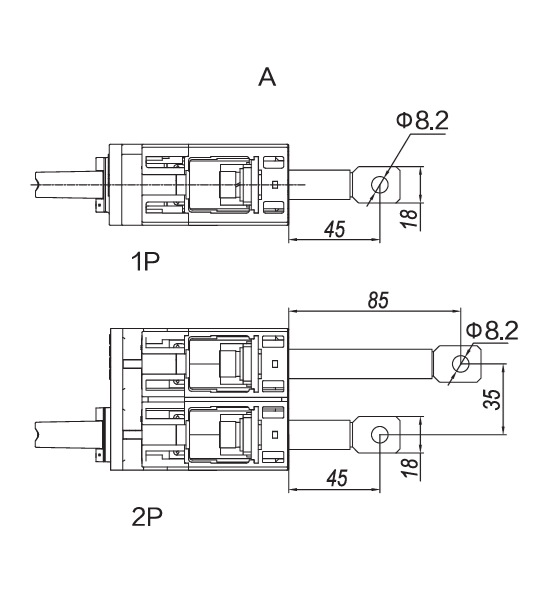

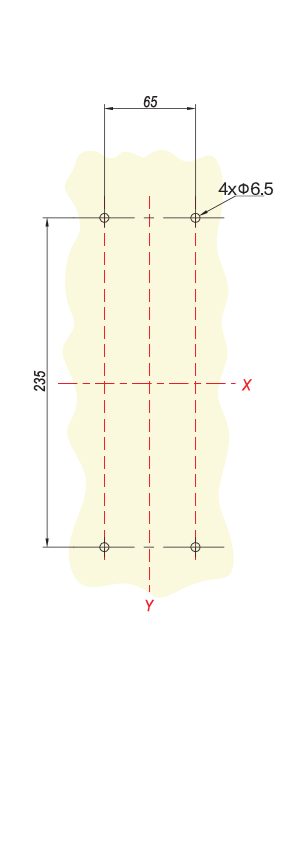

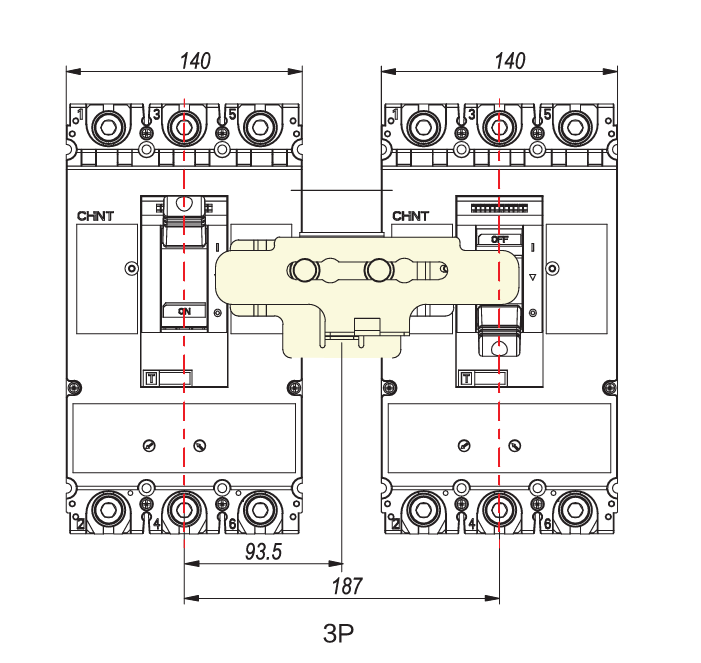

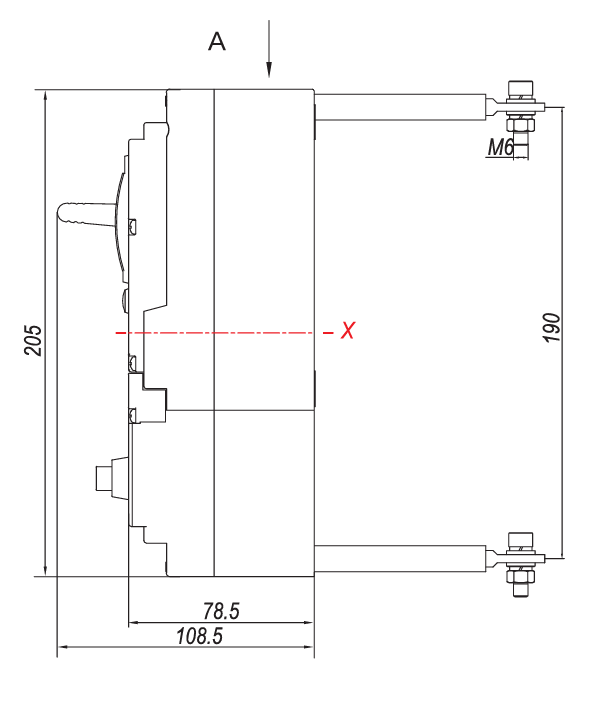

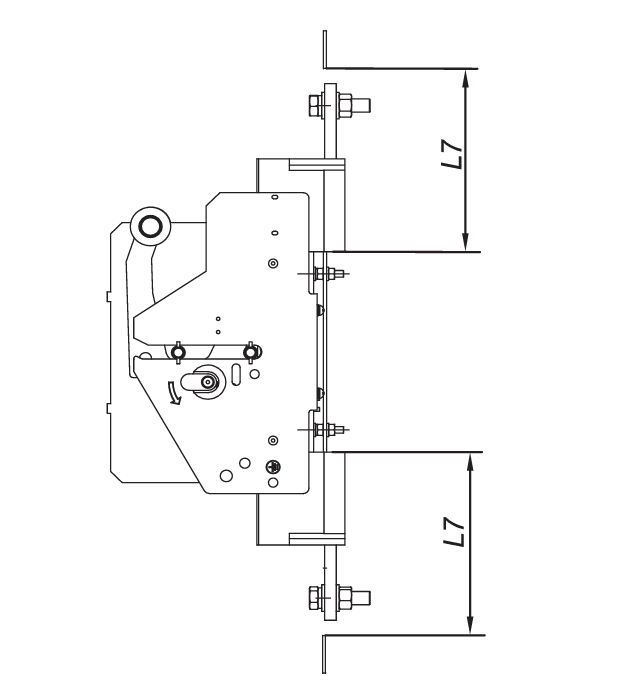

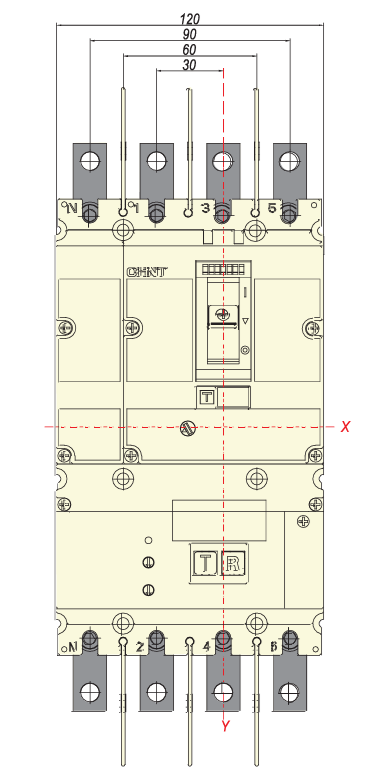

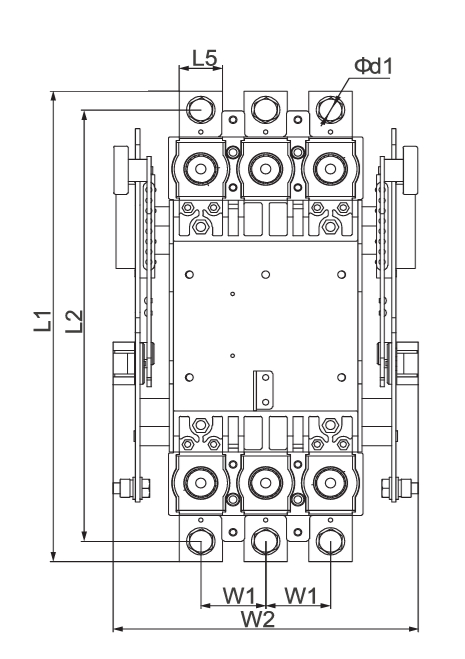

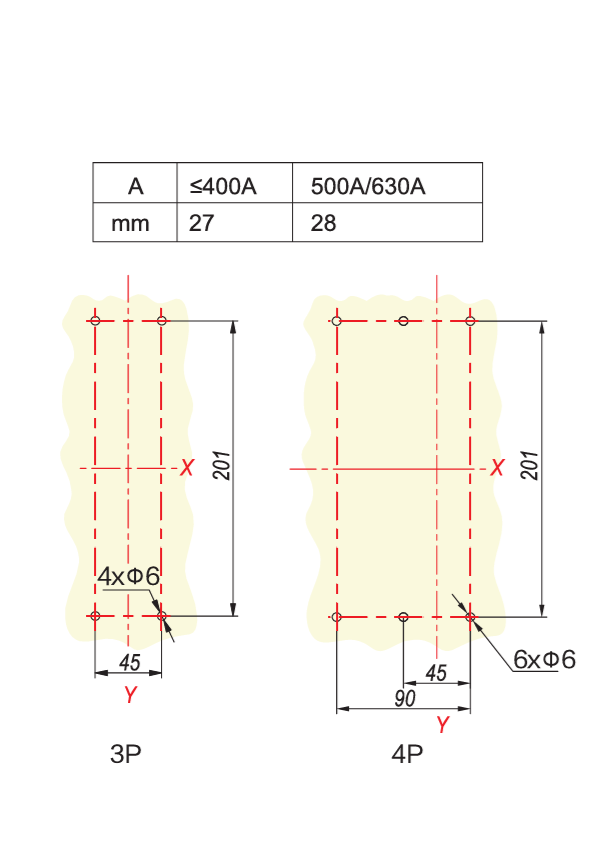

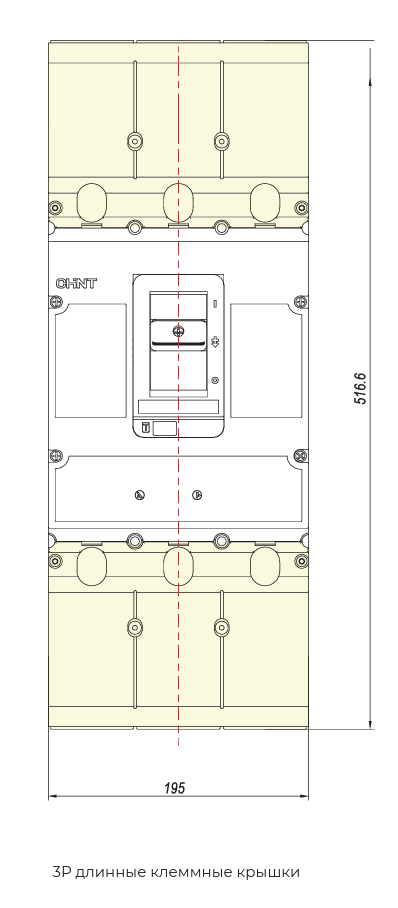

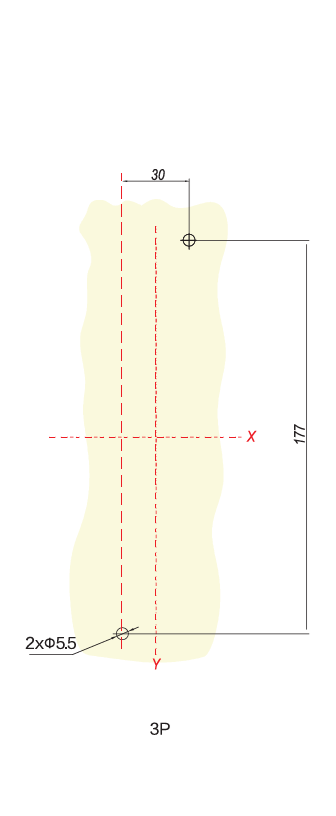

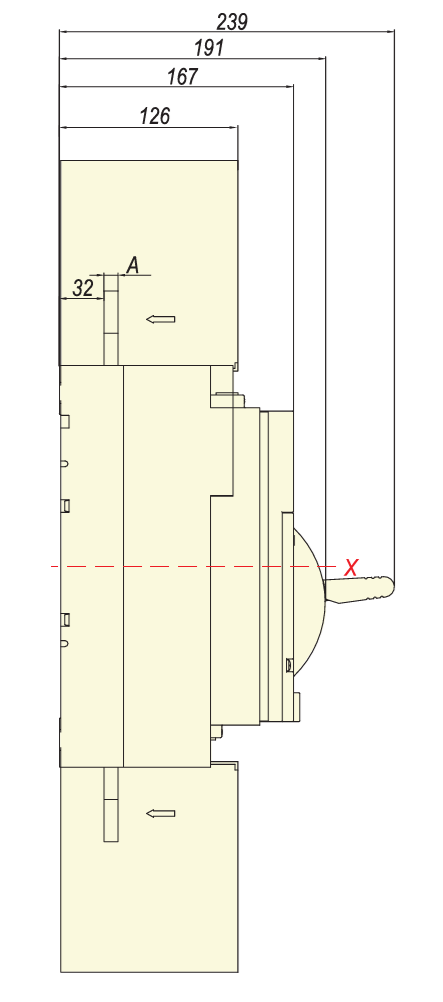

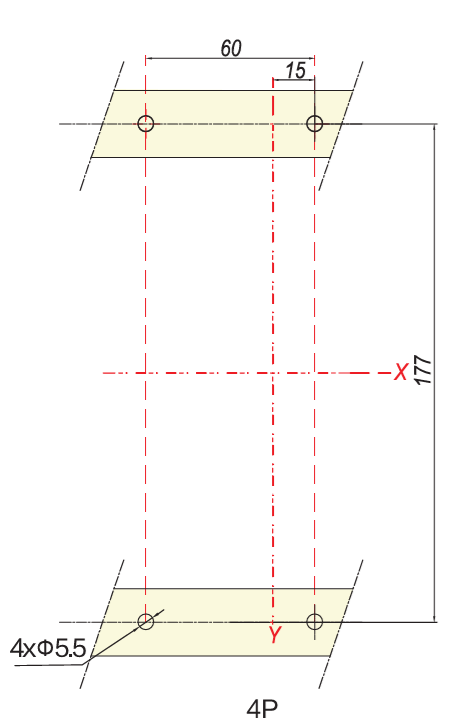

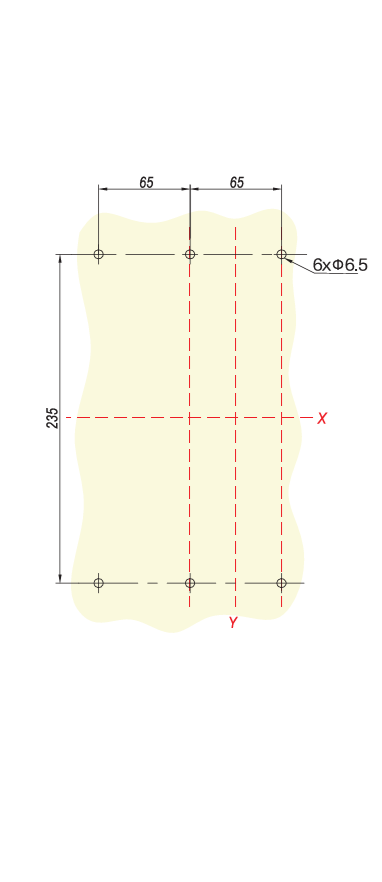

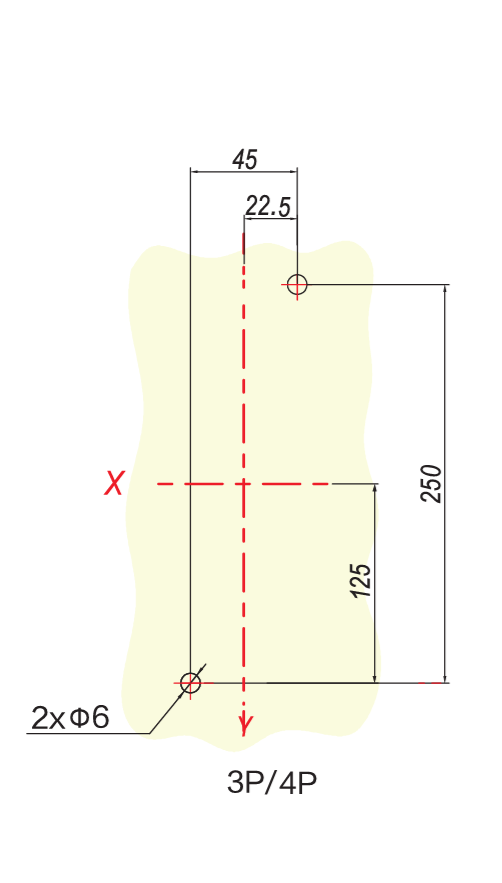

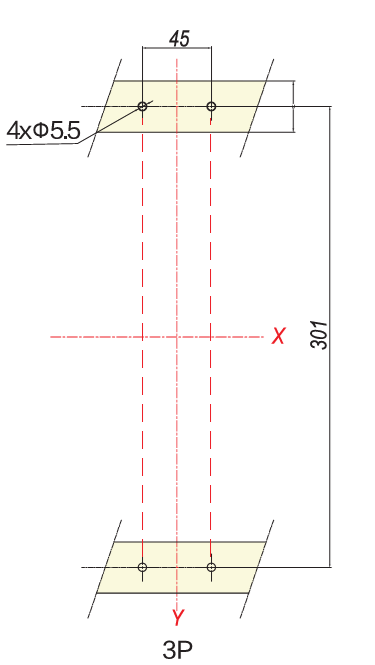

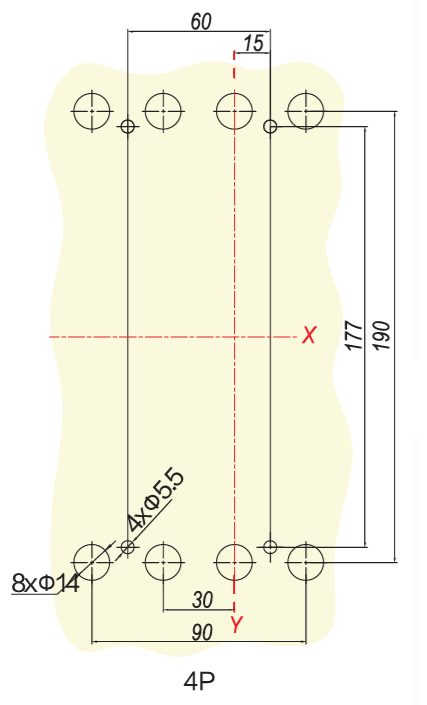

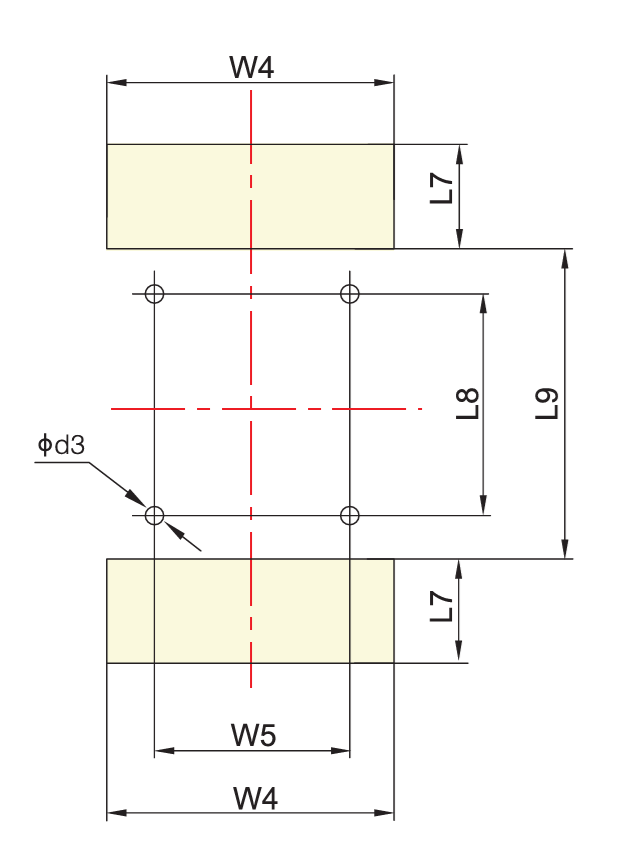

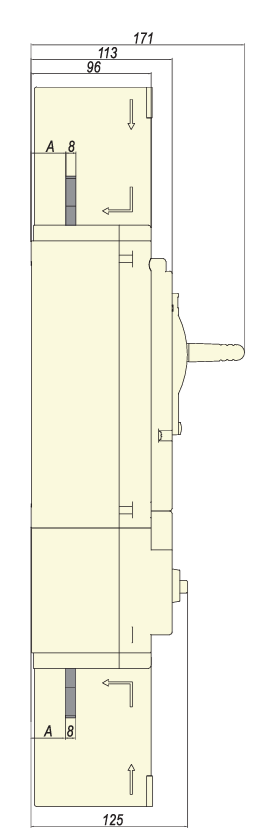

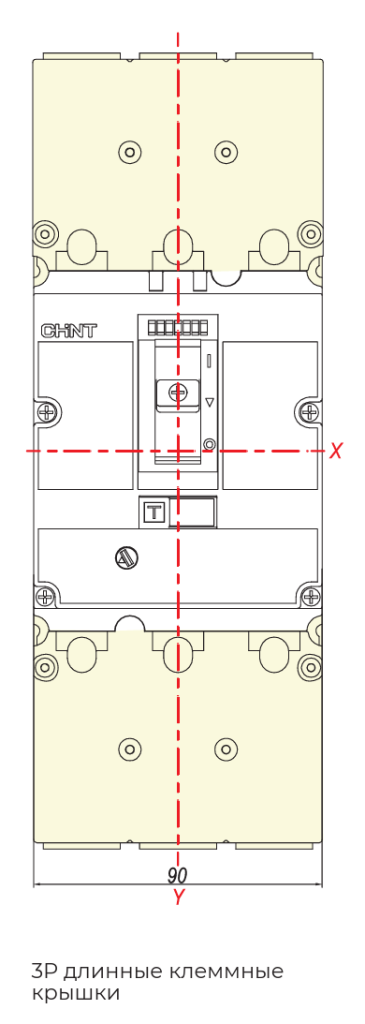

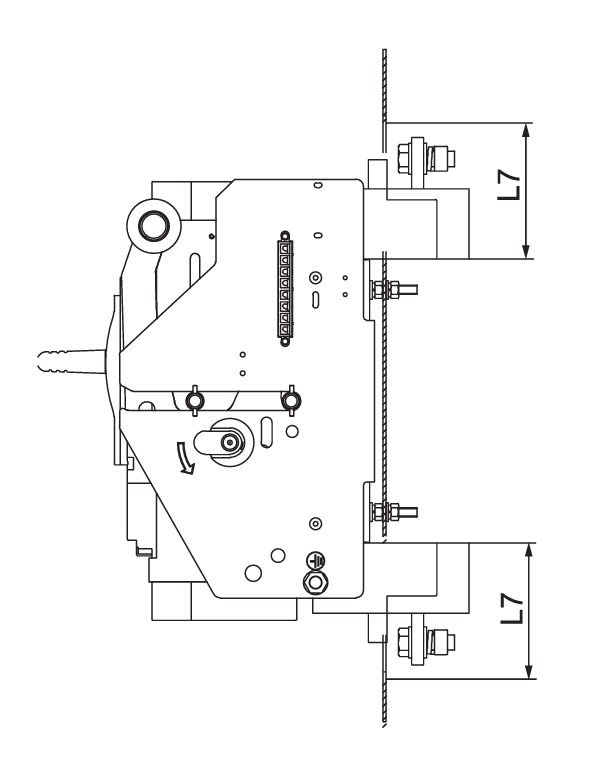

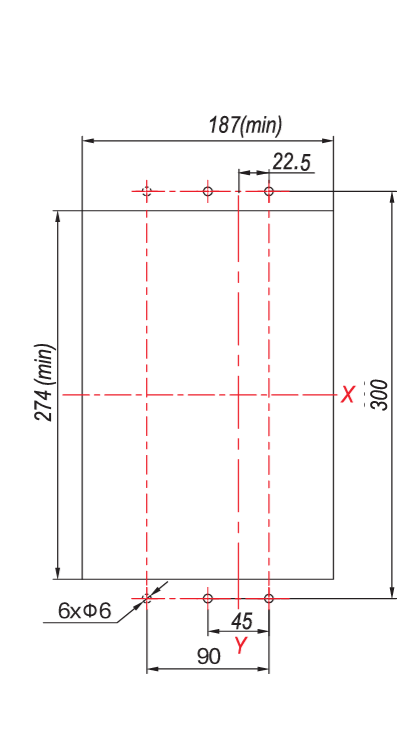

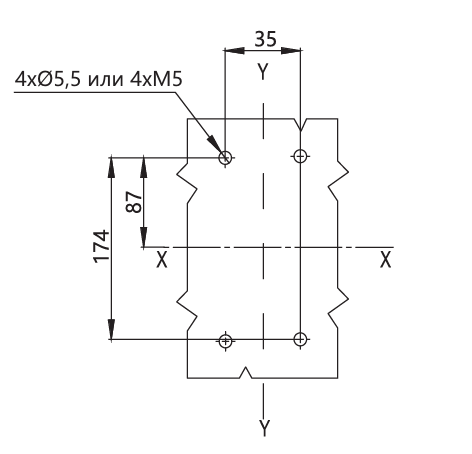

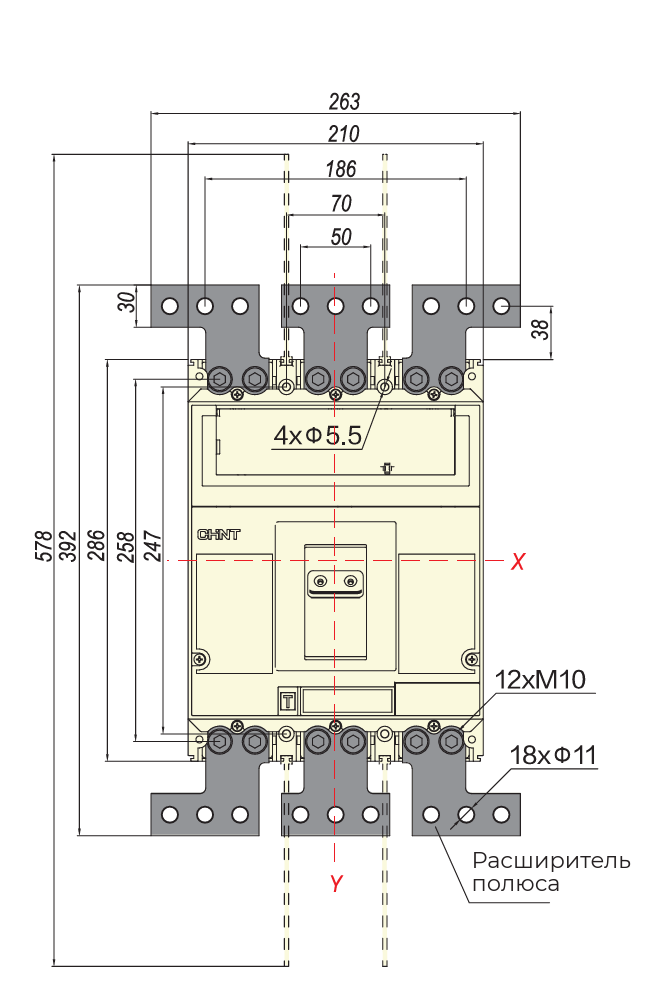

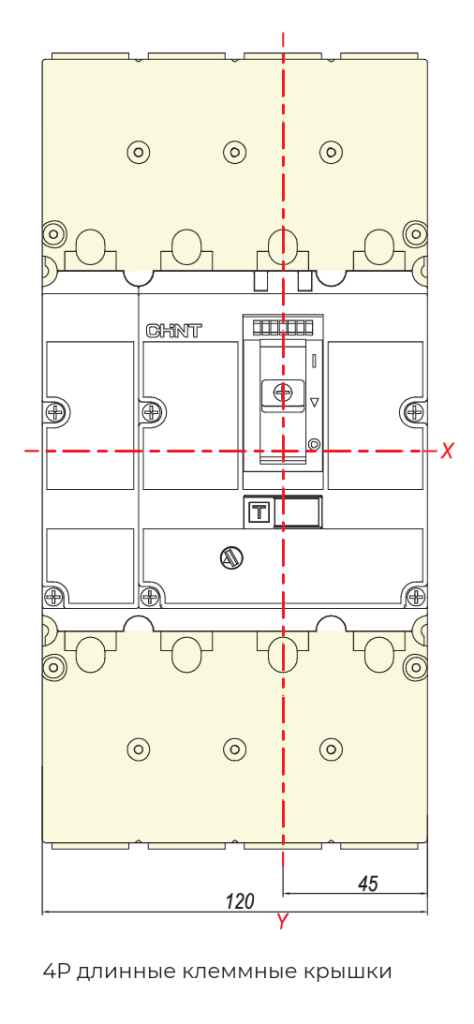

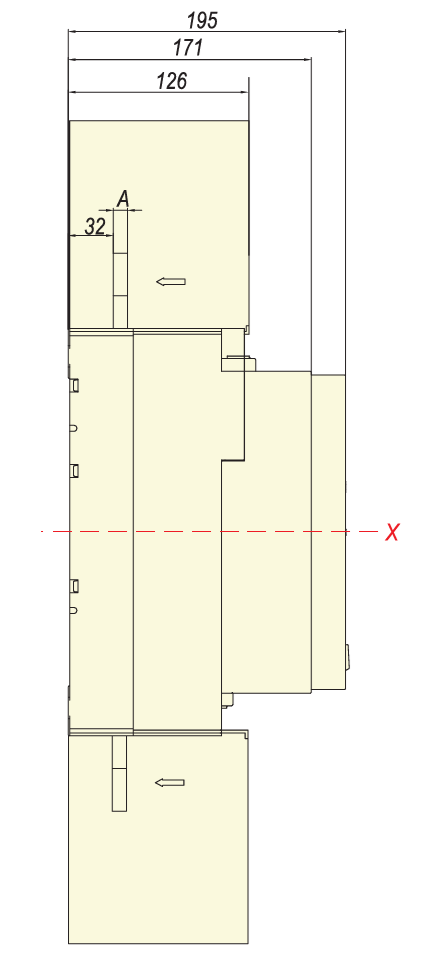

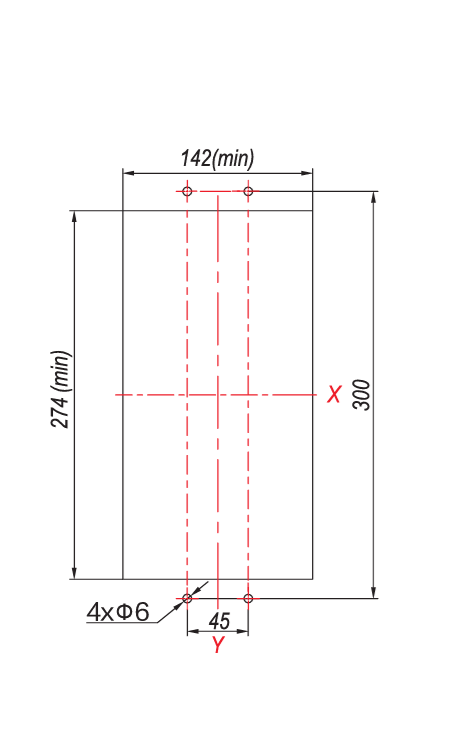

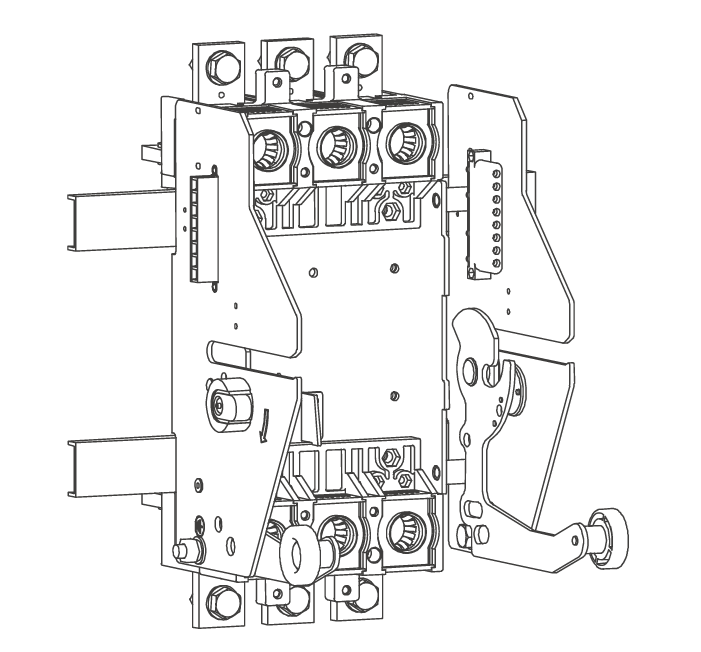

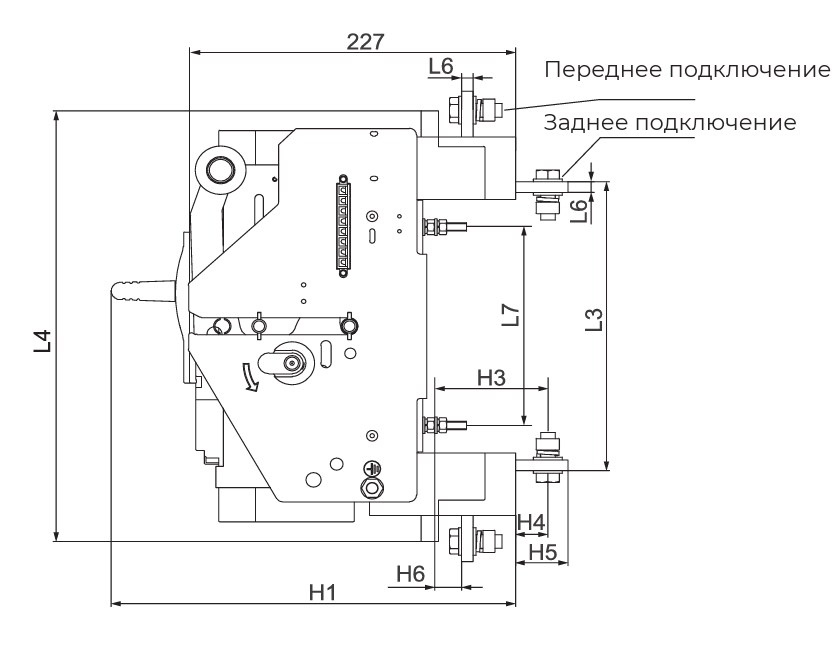

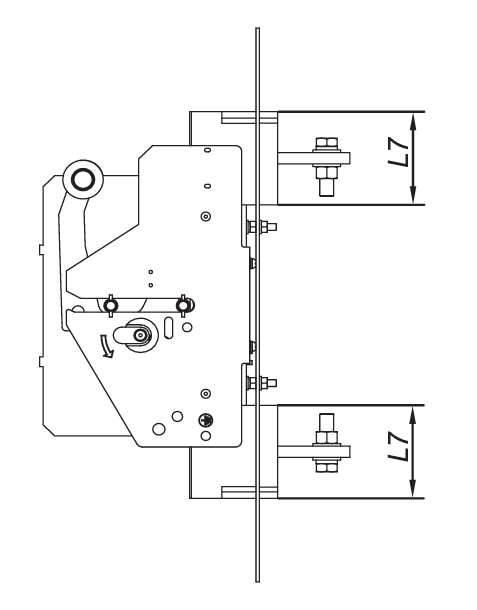

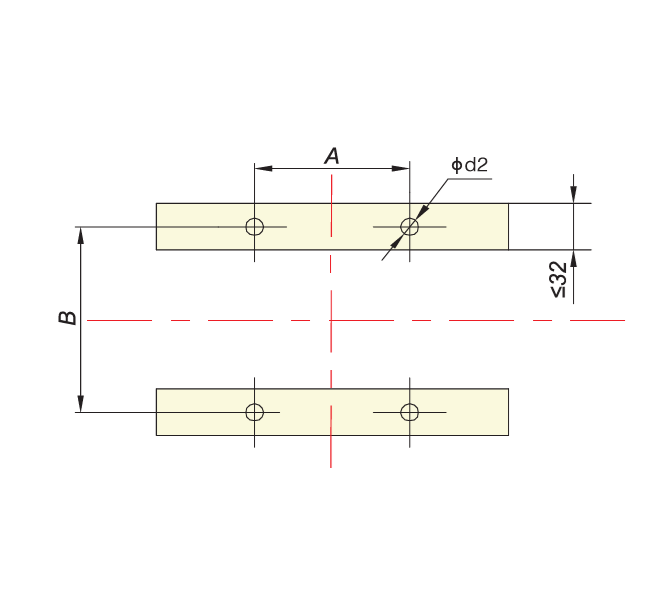

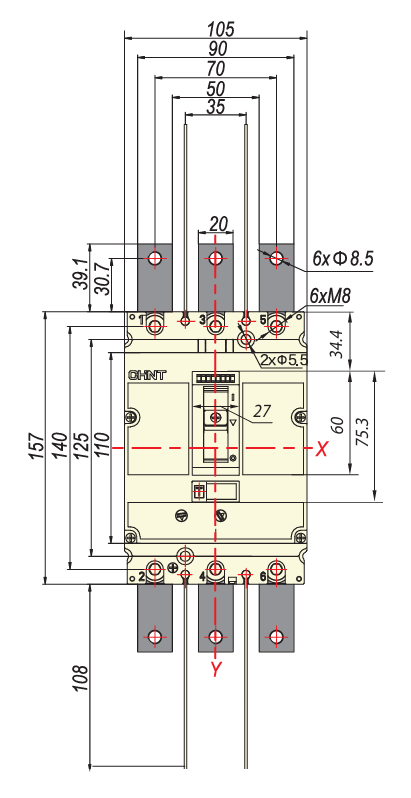

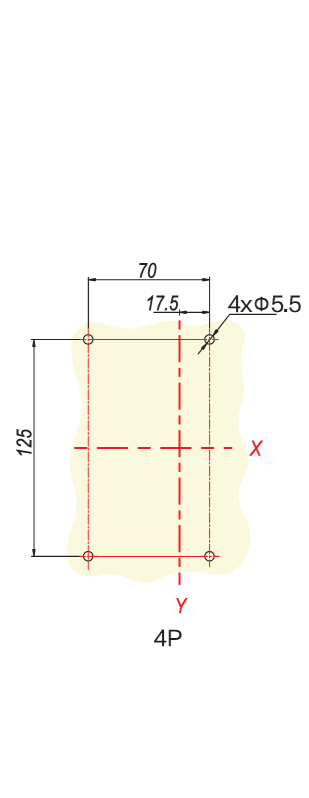

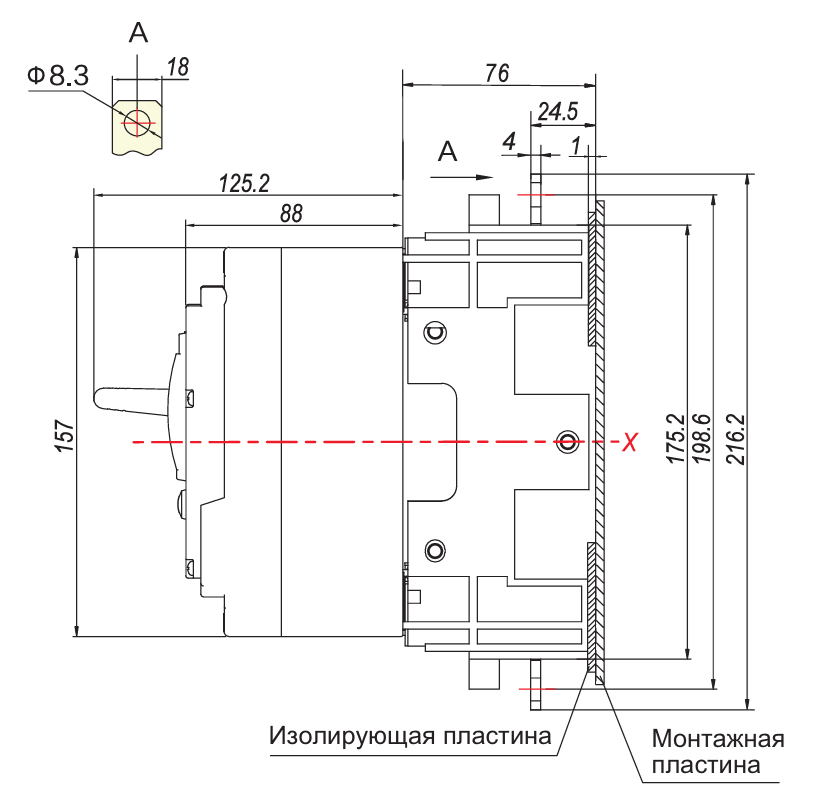

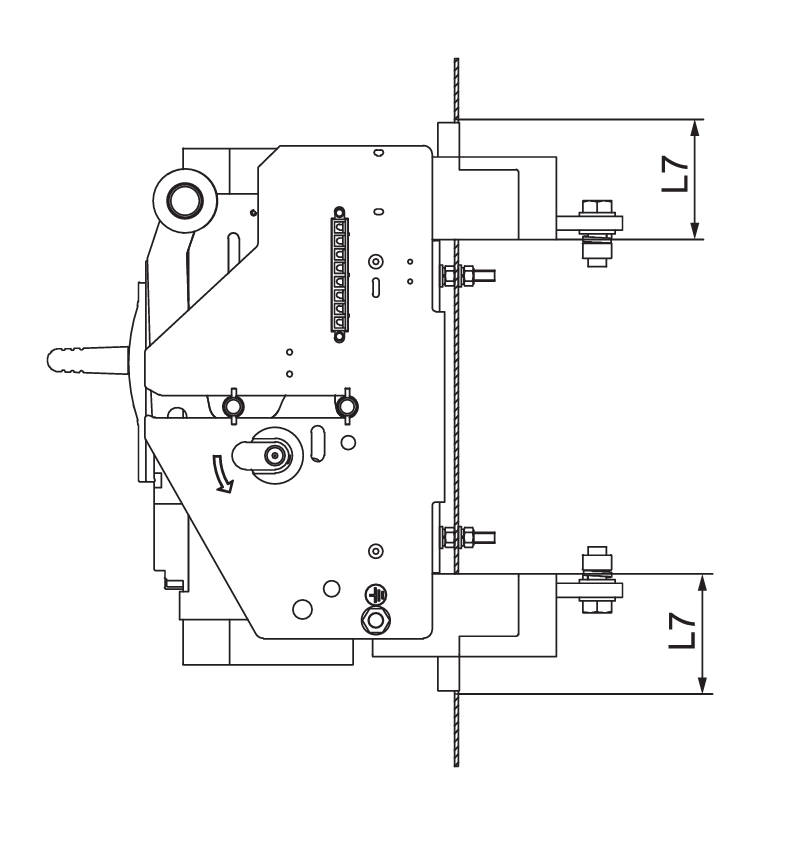

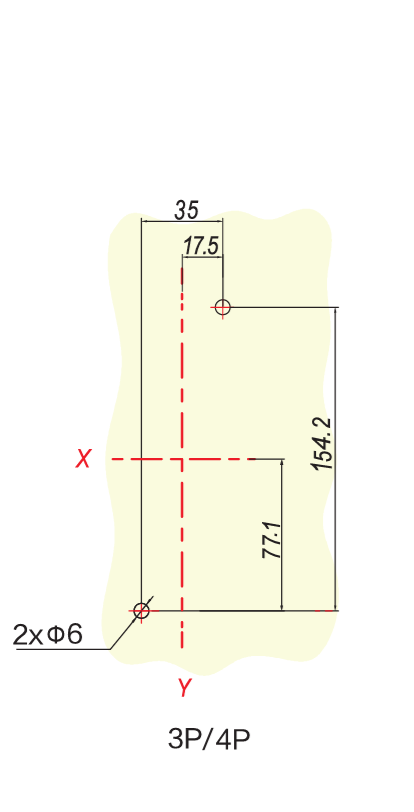

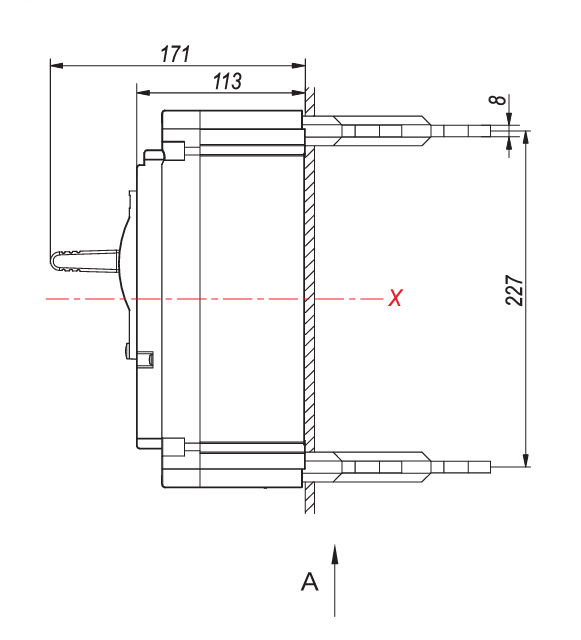

Ток | Полюс | Размер | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L1 | L2 | L3 | L4 | L5 | L6 | L7 | H1 | H3 | H4 | H5 | H6 | W1 | W2 | Фd1 | ||
In≤400A | 3P | 342 | 313 | 207 | 312 | 30 | 6 | 143 | 280 | 77 | 21 | 35,5 | 17,5 | 45 | 214 | 11 |
4P | 342 | 313 | 207 | 312 | 30 | 6 | 143 | 280 | 77 | 21 | 35,5 | 17,5 | 45 | 259 | 11 | |
In>400A | 3P | 342,5 | 314,5 | 210,5 | 313,5 | 30 | 8 | 143 | 280 | 77,5 | 21,5 | 35,5 | 17,5 | 45 | 214 | 11 |
4P | 342,5 | 314,5 | 210,5 | 313,5 | 30 | 8 | 143 | 280 | 77,5 | 21,5 | 21,5 | 21,5 | 45 | 259 | 11 |

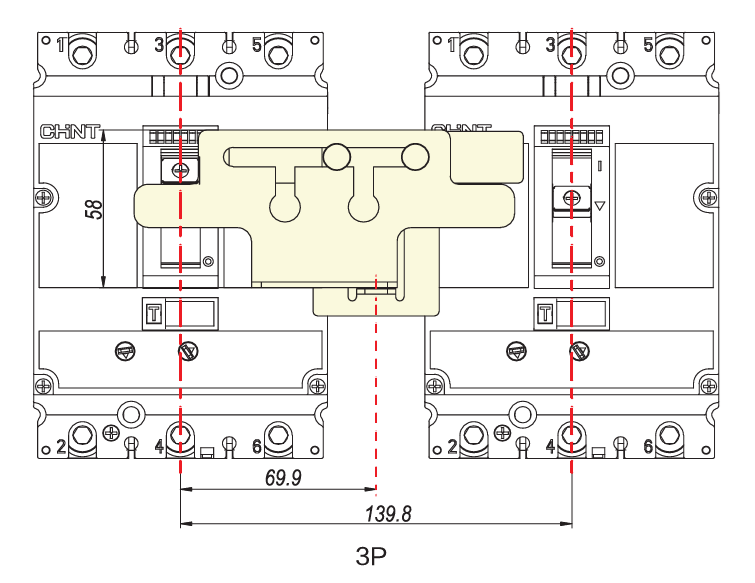

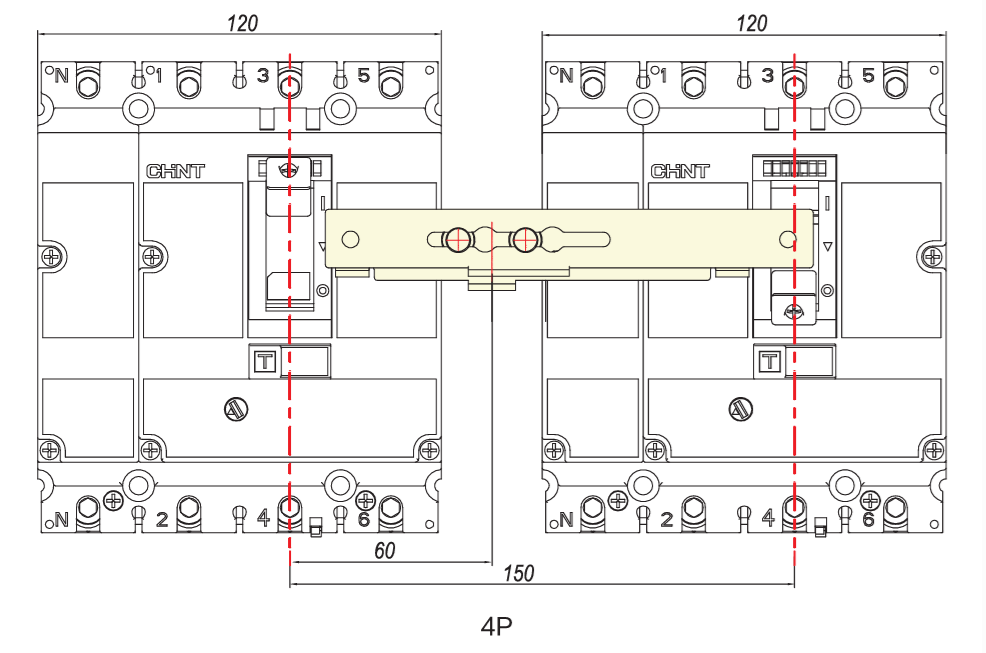

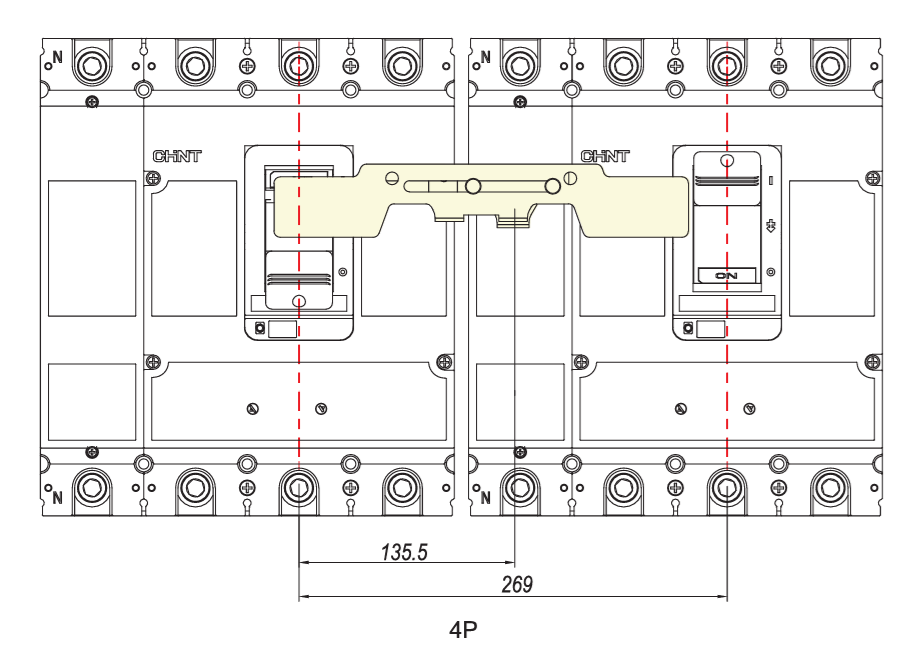

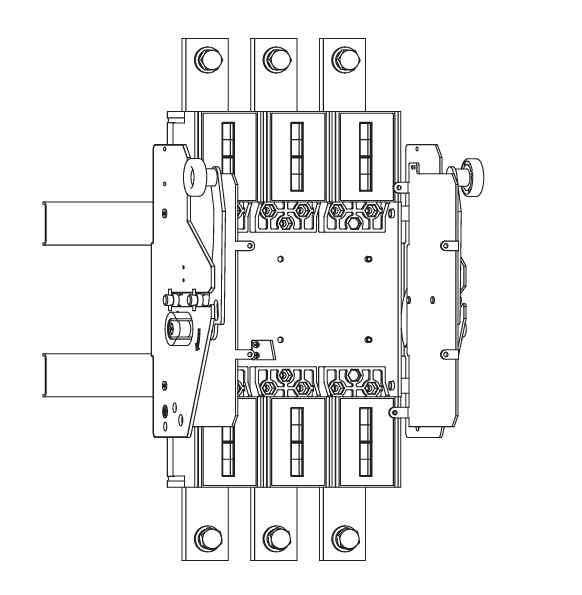

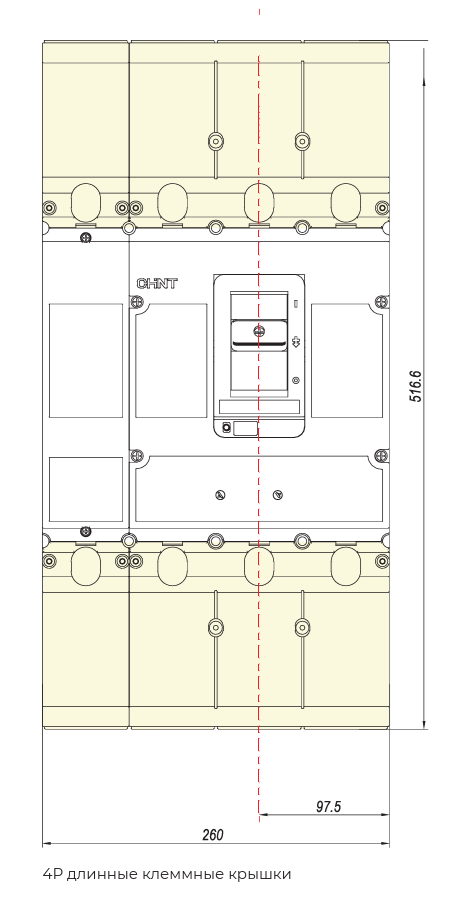

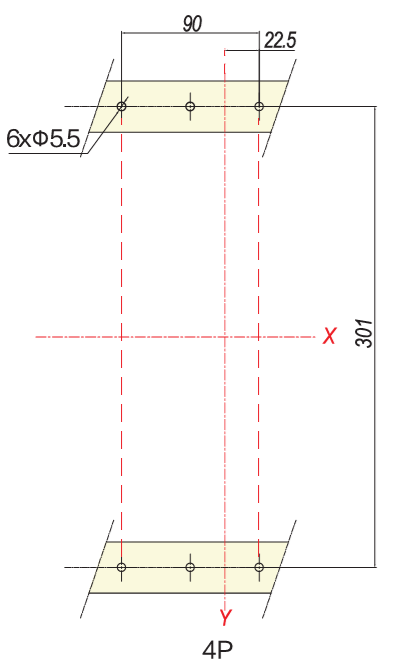

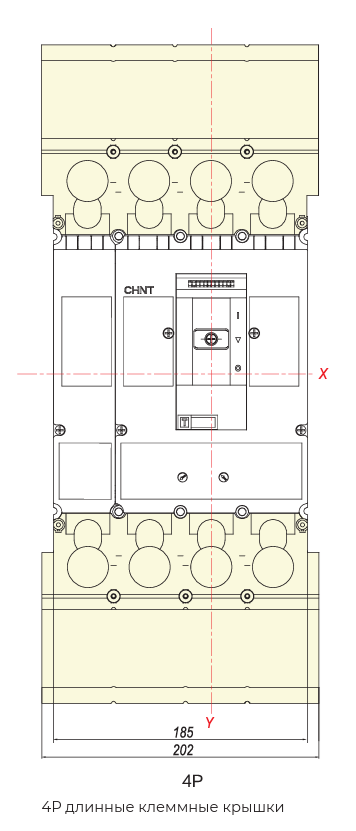

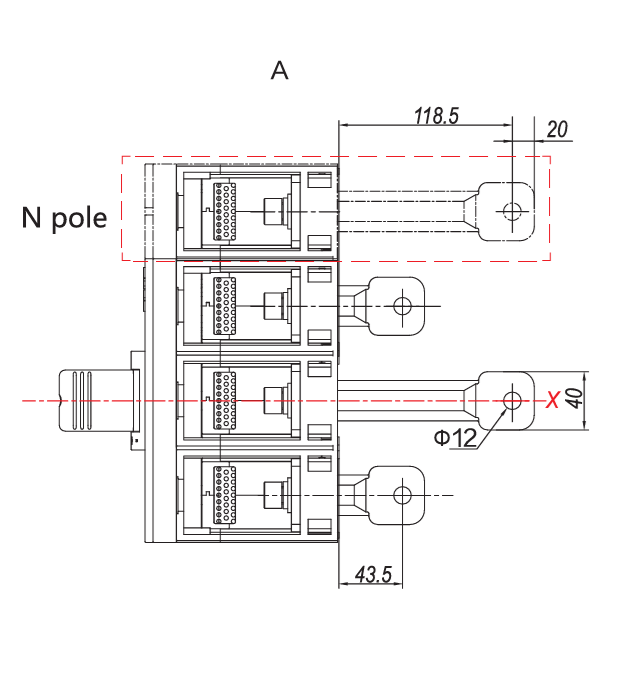

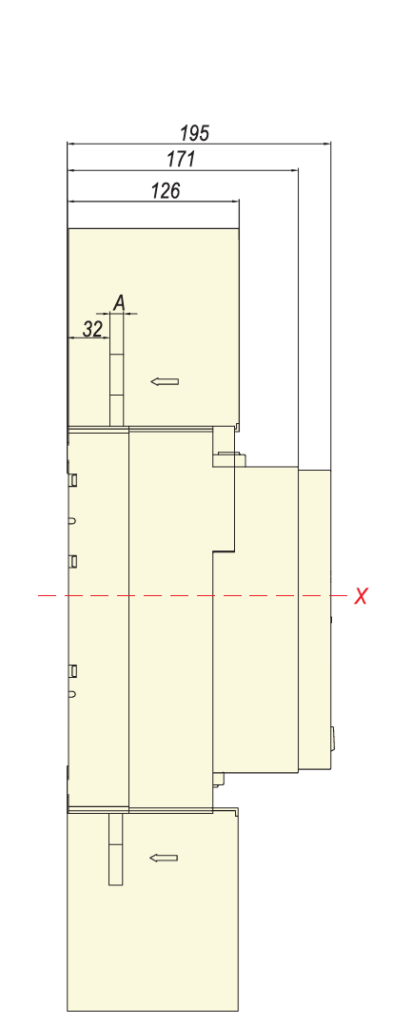

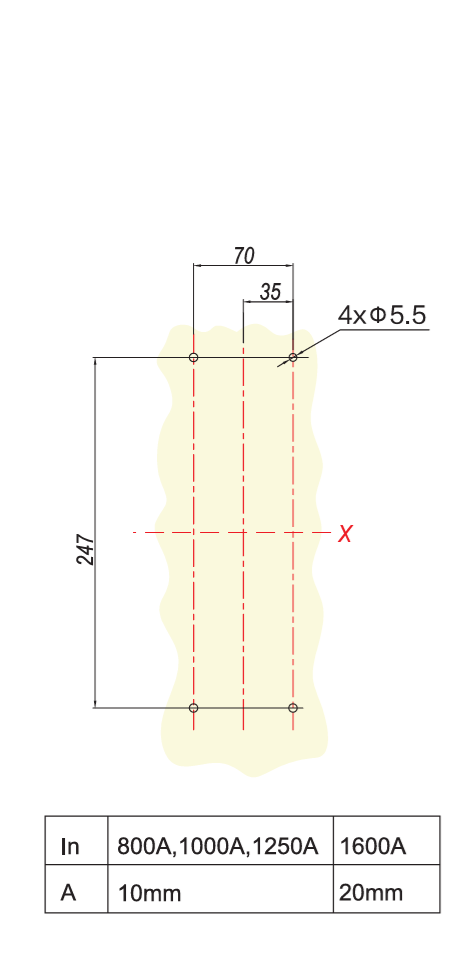

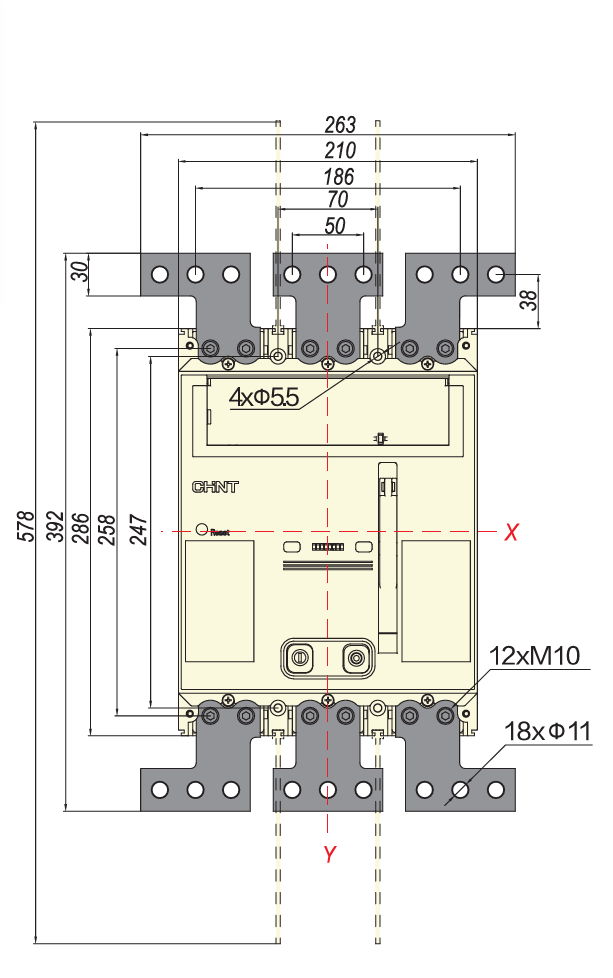

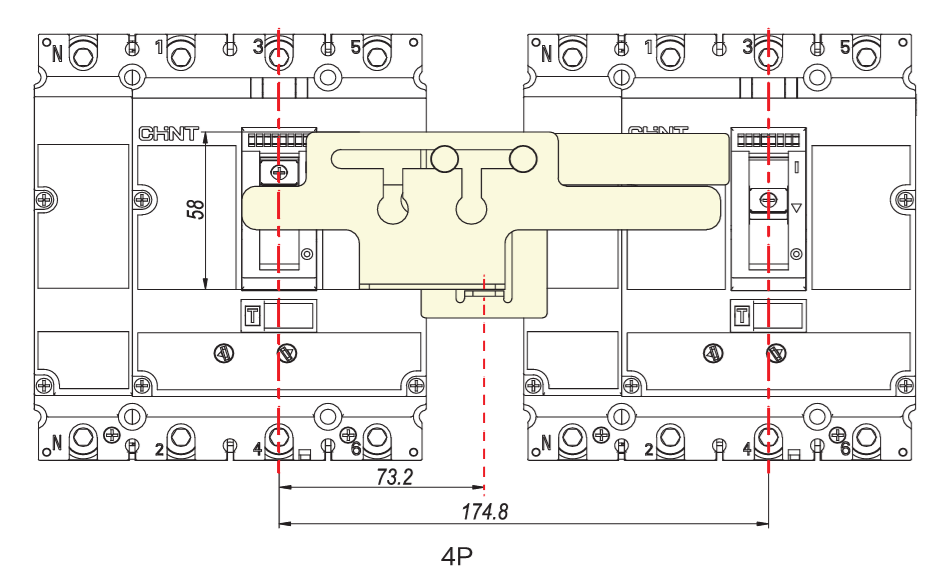

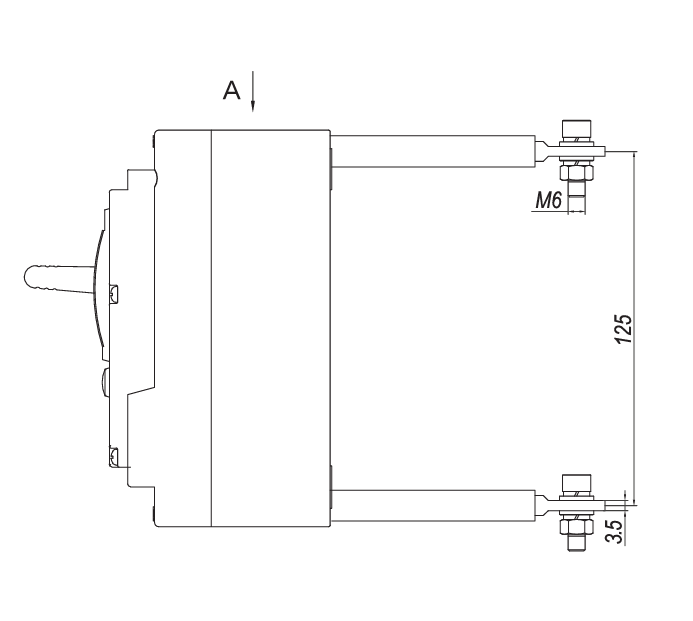

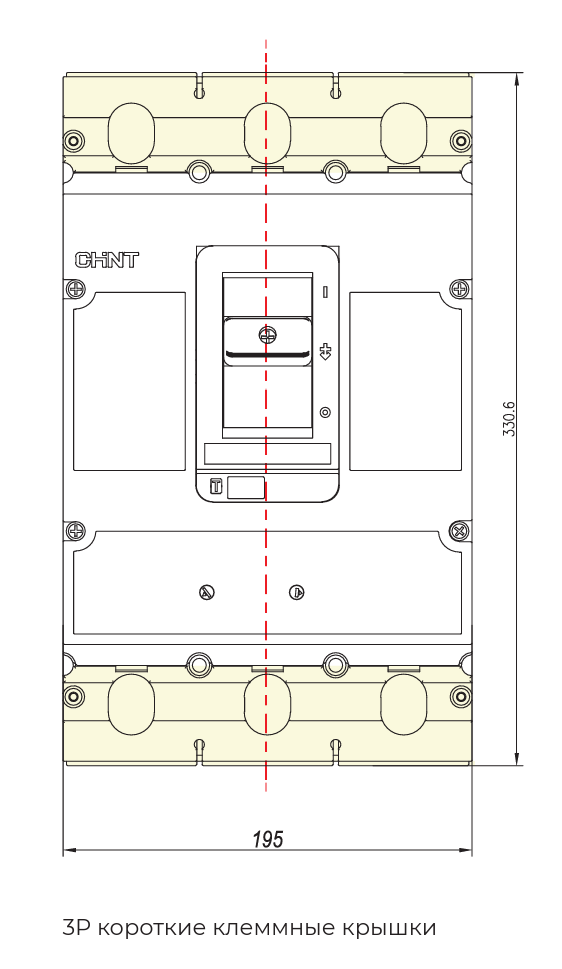

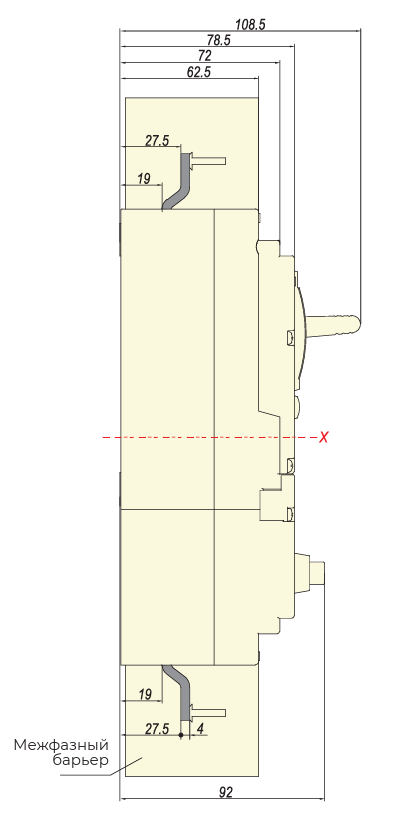

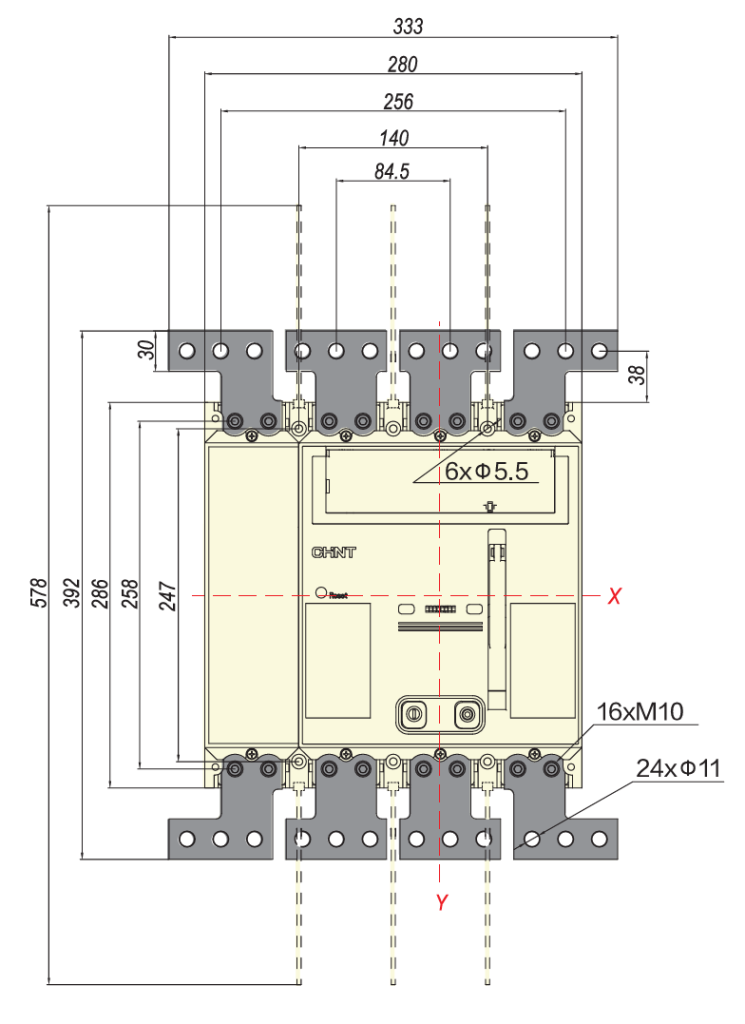

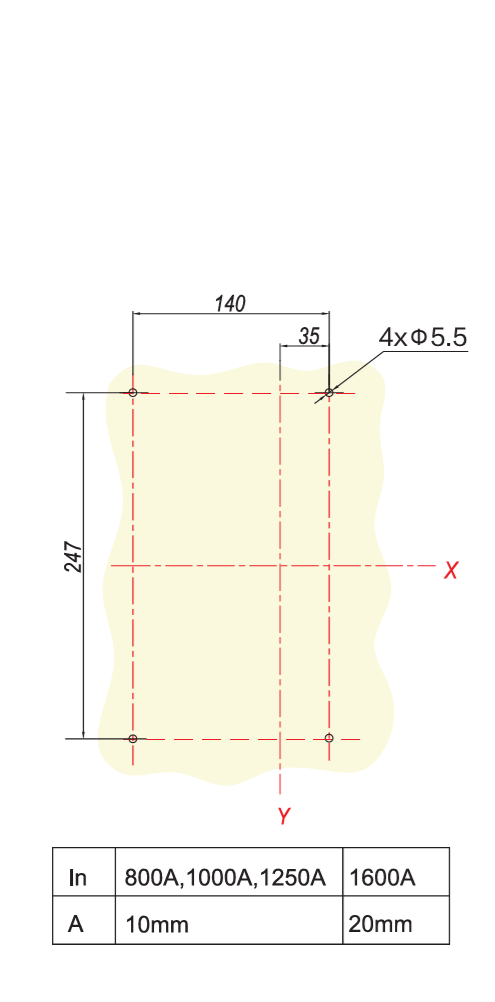

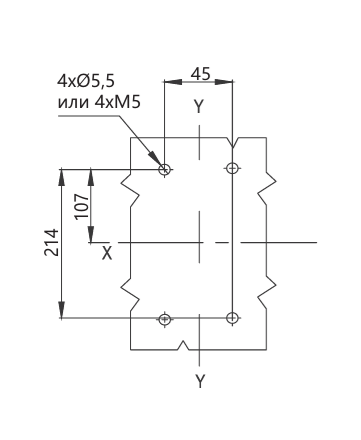

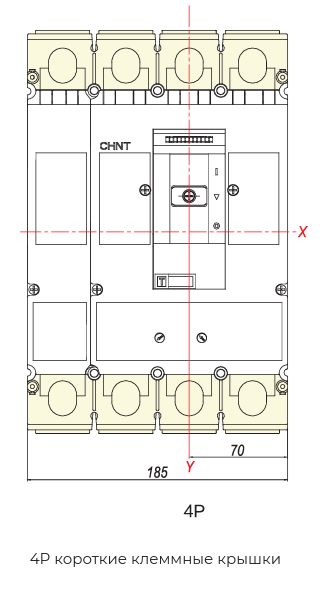

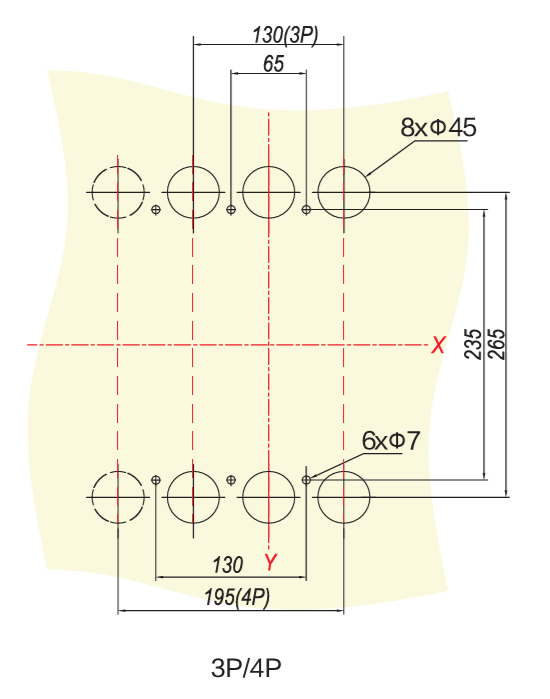

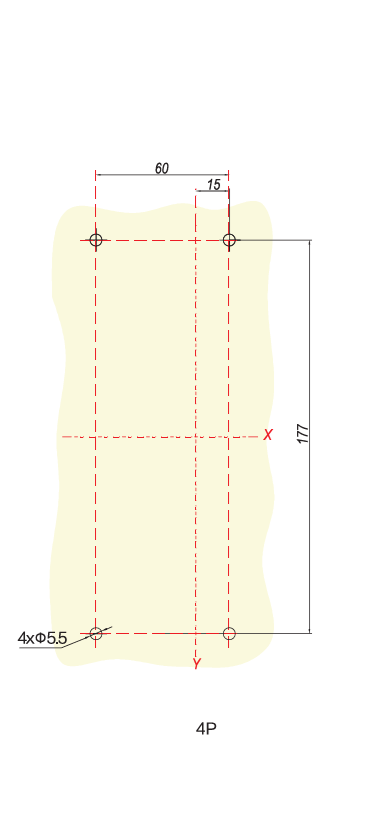

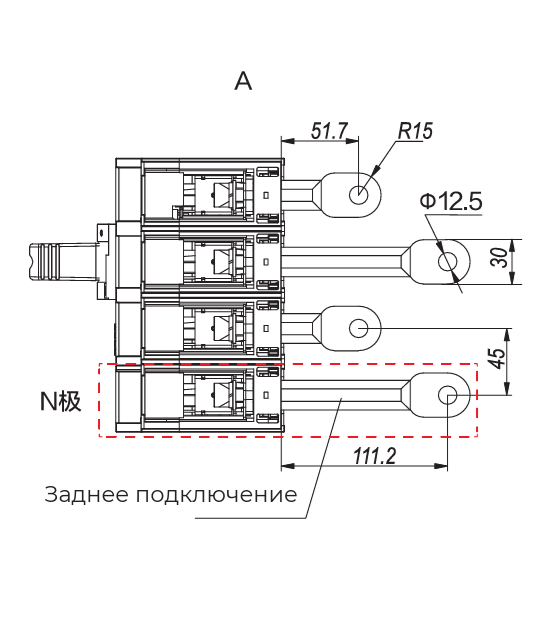

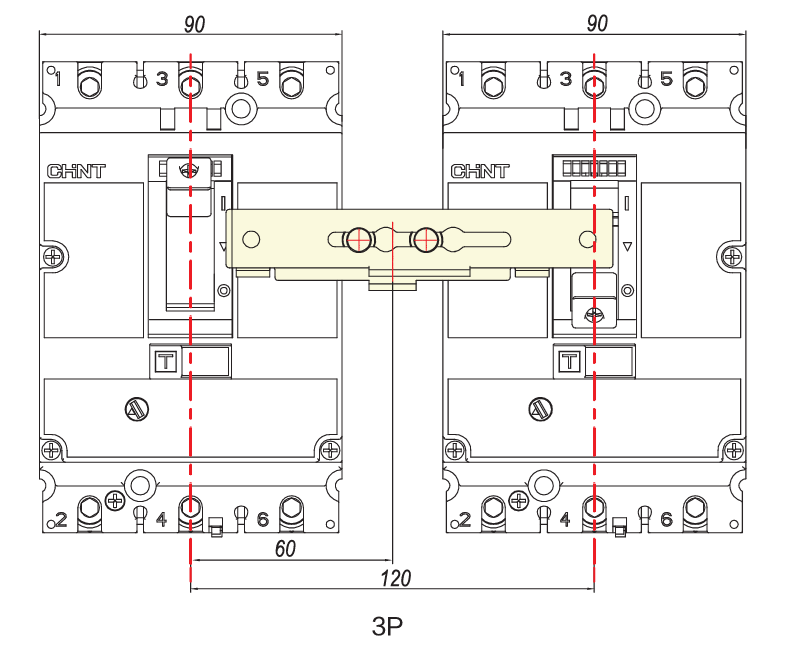

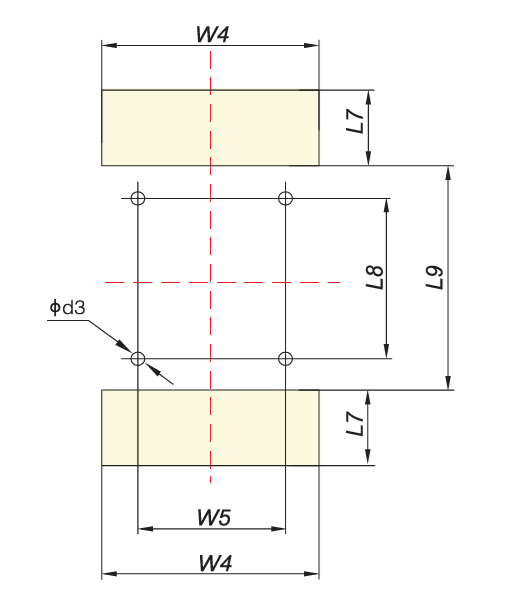

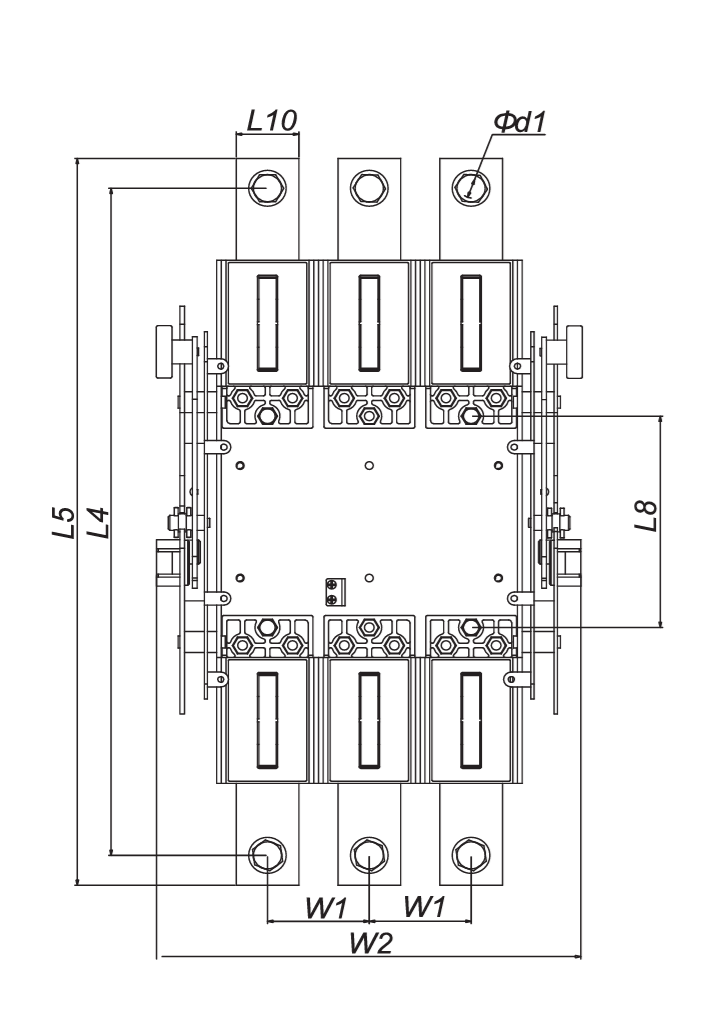

Полюс | Размер | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L3 | L4 | L5 | L6 | L8 | L10 | H1 | H3 | H4 | H5 | W1 | W2 | Фd1 |
3P | 275 | 445 | 485 | 10 | 141 | 1 40 | 270 | 61 | 42,5 | 62,5 | 65 | 281 | 13 |
4P | 275 | 445 | 485 | 10 | 141 | 1 40 | 270 | 61 | 42,5 | 62,5 | 65 | 346 | 13 |
Для проверки работоспособности выключателя необходимо в ручном режиме включить выключатель, а затем произвести имитацию «автоматического срабатывания выключателя» путем нажатия на тестовую кнопку. Убедившись в том, что монтаж и подключение выполнены правильно, включите выключатель.
Для включения выключателя, находящегося в расцепленном положении, необходимо произвести операцию взвода, для чего ручку перевести до упора в сторону знака «О», а затем включить выключатель, переведя ручку в сторону «I».
1 Температура эксплуатации и хранения от -3 до +70 °C; среднее значение в течение 24 часов не должно превышать +35 °C; при температуре окружающей среды от -40 до +70 °C пользователи должны учитывать снижение эксплуатационных характеристик или предусмотреть компенсацию температуры.
2 Высота над уровнем моря: ≤ 2000 м. Степень загрязнения: 3. Степень защиты: IP40.
3 На месте монтажа относительная влажность не должна превышать 50% при макс. температуре +40 °С, более высокая относительная влажность допускается при более низкой температуре.
Например, относительная влажность может составлять 90% при +20 °С, необходимо принять специальные меры для предотвращения выпадения росы.
