Описание

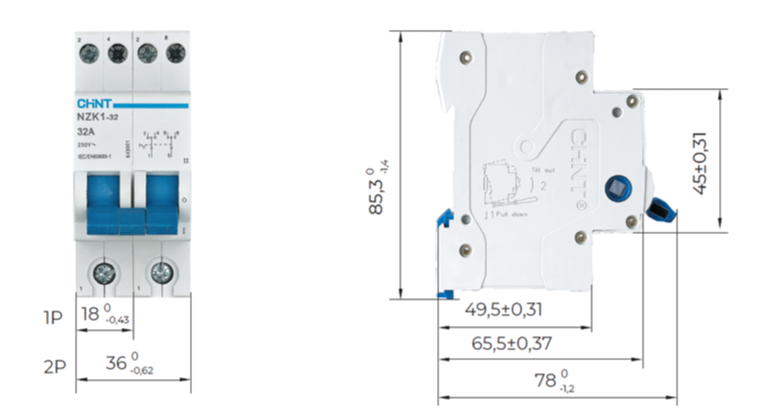

Модульный переключатель NZK

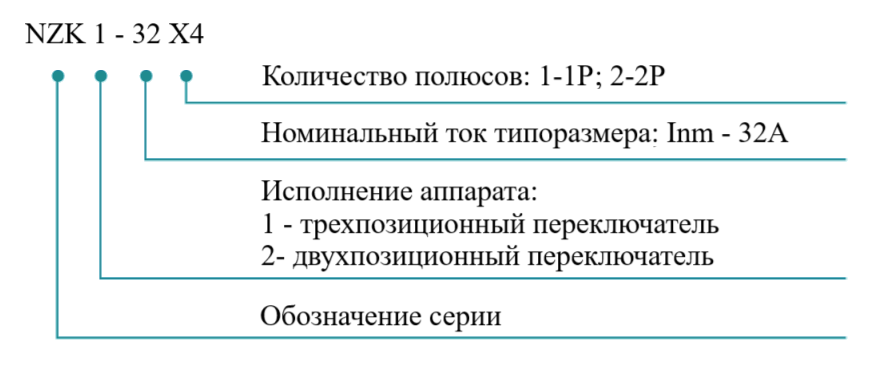

Переключатели NZK1-32 и NZK2-32: управление и резервирование в электрических сетях
Переключатели NZK1-32 и NZK2-32 предназначены для работы в электрических цепях с напряжением до 250 В и частотой 50/60 Гц, номинальный ток - до 32 А.
Основные характеристики:
- Напряжение: до 250 В.
- Ток: до 32 А.
- Частота: 50/60 Гц.
- Переключение между основной и резервной сетью в системах ручного резервирования.
- Управление реверсированием маломощных электродвигателей.
- Оперативное отключение отдельных групп потребителей в жилых и общественных зданиях.
- Компактность и простота установки.
- Надежность в управлении электрическими цепями.
- Широкое применение в распределительном оборудовании.
▶ Степень защиты IP20.
▶ Рабочая температура: от - 5 до +40 °С, среднее значение температуры не должно превышать +35 °С.
▶ Высота над уровнем моря: 2000 м.
▶ В месте монтажа относительная влажность не должна превышать 50% при максимальной температуре +40 °С, более высокая относительная влажность допускается при более низкой температуре. Например, относительная влажность может составлять 90% при +20 °С, необходимо принять специальные меры для предотвращения выпадения росы.
▶ Уклон монтажной поверхности относительно вертикальной плоскости должен быть не более 5°.
| Название параметра | Значение | |
|---|---|---|
| Максимальный номинальный ток (Inm), А | 32 | |

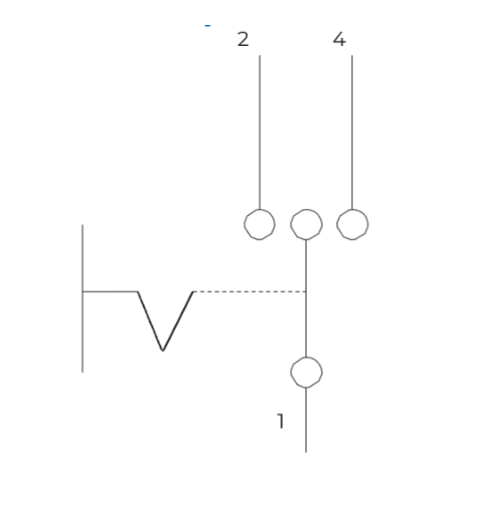

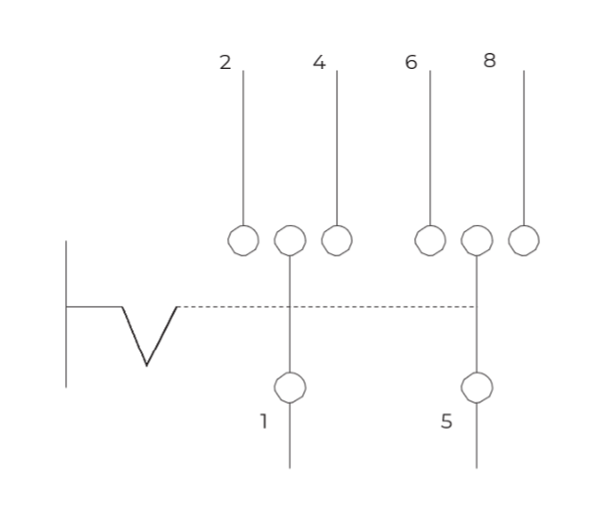

| Количество полюсов | 1P, 2P | |
| Номинальное рабочее напряжение (Ue), В | 250 | |
| Номинальное напряжение изоляции (Ui), В | 500 | |
| Номинальное импульсное напряжение (1,2/50) (Uimp), В | 4 | |
| Номинальная частота (f), Гц | 50/60 | |
| Номинальный кратковременно выдерживаемый ток (Icw/1с), А | 12le | |
| Номинальная включающая и отключающая способность, А | 1,25Ie; 1,1Ue; cos φ= 0,3; 200 раз | |
| Номинальная включающая способность при коротком замыкании (Icm), А | 20Ie; t = 0,1 c | |
| Механическая износостойкость, циклов ВО | 10000 | |
| Электрическая износостойкость, циклов ВО | 7500 | |
| Категория применения | AC22A | |
| Степень загрязнения | 2 | |

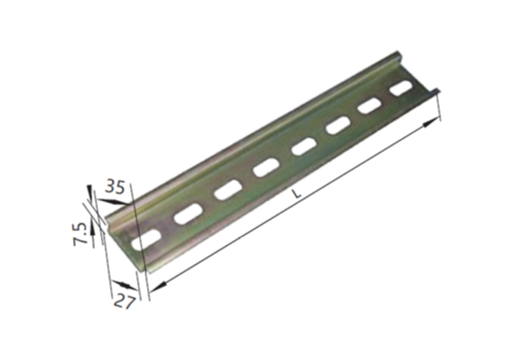

| Установка и присоединение | Установка | На DIN-рейку 35 мм |
| Сечение медного кабеля для верхних/нижних зажимов, мм2 | 1÷20 | |
| Сечение шин для верхних/нижних зажимов, мм2 | 1÷10 | |
| Момент затяжки винтов, Нм | 2,5 | |
