Выключатели нагрузки NH4
Выключатели нагрузки NH4 применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 125 А. Они предназначены оперативного управления участками электрических цепей, находящихся под нагрузкой, во вводно-распределительных щитах жилых и административных зданий, а также в промышленности.
| Название параметра | Значение | |
|---|---|---|
| Соответствие стандартам | ГОСТ IEC 60947-1 | |

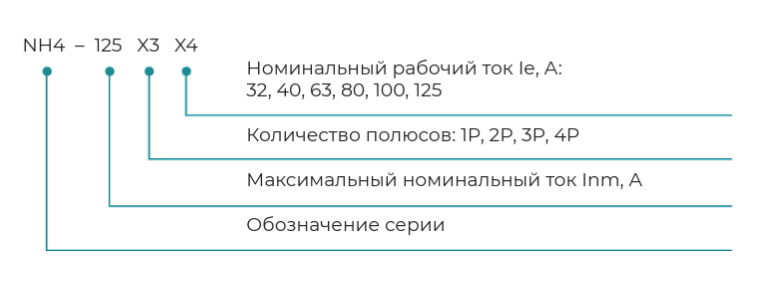

| Максимальный номинальный ток (Inm), А | 125 | |
| Номинальный рабочий ток (Ie), А | 32, 40, 63, 80, 100, 125 | |
| Количество полюсов | 1P, 2P, 3P, 4P | |
| Номинальное рабочее напряжение (Ue), В | 240 (1P); 415 (2P, 3P, 4P) | |
| Номинальное напряжение изоляции (Ui), В | 500 | |
| Номинальное импульсное напряжение (1,2/50) (Uimp), кВ | 4 | |
| Номинальная частота (f), Гц | 50/60 | |
| Номинальный кратковременно выдерживаемый ток (Icw, 1с), А | 12le | |
| Номинальная включающая и отключающая способность, А | 3Ie; 1,05Ue; cos φ= 0,65 | |
| Номинальная включающая способность при коротком замыкании (Icm), А | 20Ie; t = 0,1 c | |
| Механическая износостойкость, циклов ВО | 8500 | |
| Электрическая износостойкость, циклов ВО | 1500 | |
| Категория применения | AC22A | |
| Степень загрязнения | 2 | |
| Установка и присоединение | Сечение медного кабеля для верхних / нижних зажимов, не более | На DIN-рейку 35 мм |
| Сечение шин для верхних/нижних зажимов, не более | 1÷50 | |
| Момент затяжки винтов | 1÷25 | |
| Момент затяжки винтов, Нм | 2,5 | |

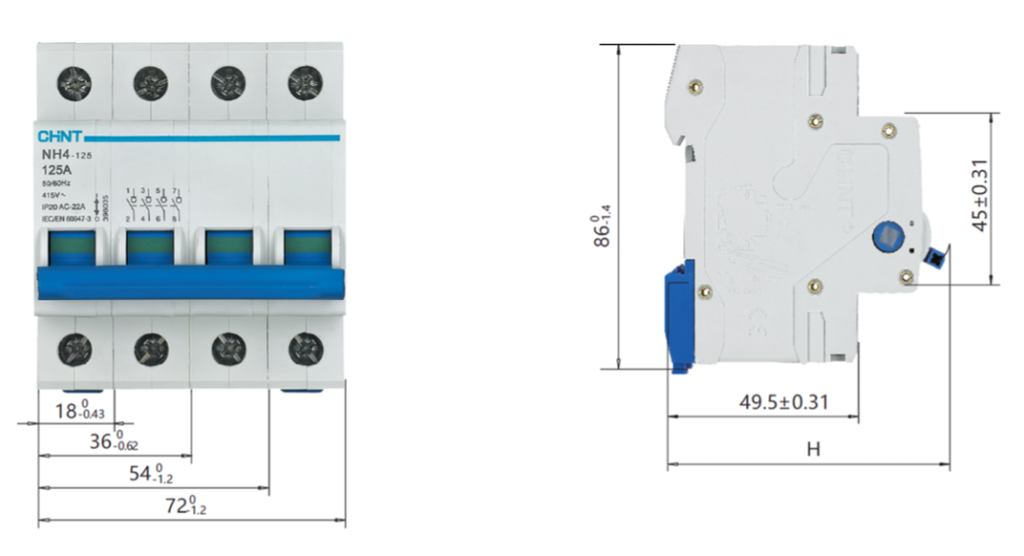

| Количество полюсов | 1P | 2P-4P |
|---|---|---|
| Н (мм) | 74o | 77o |
1. Степень защиты: IP20
2. Температура эксплуатации от -5 до +40 °C
3. Температура хранения: от -25°С до +70°С
4. Высота над уровнем моря: ≤ 2000 м.
