Описание

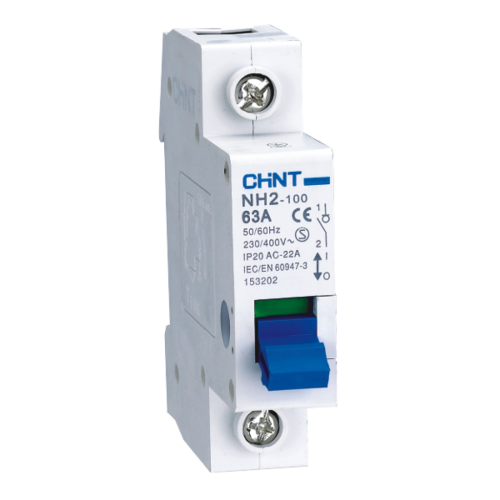

Выключатели нагрузки NH2
Модульный выключатель нагрузки NH2: коммутация электрических цепей
Выключатель нагрузки NH2 предназначен для оперативного включения и отключения участков электрических цепей или групп потребителей. Устройство выполняет только коммутационные функции и не обеспечивает защиту от токов короткого замыкания. Для защиты цепи необходимо использовать автоматические выключатели CHINT.
Основные характеристики:
- Номинальный ток: 32-125 А.
- Количество полюсов: 1-4.
- Механическая износостойкость: 8 500 циклов ВКЛ/ОТКЛ.
- Электрическая износостойкость: 1 500 циклов.
- Тип контактов: Нормально разомкнутые.
- Монтаж: На DIN-рейку 35 мм.
- Подключение: Провода или шина PIN.
- Высокое качество комплектующих (негорючий пластик BASF, металлокерамические контакты с серебром).
- Быстрый монтаж и надежное крепление.
- Совместим с автоматическими выключателями CHINT серии DZ47.
- Международные сертификаты качества.
- Управление нагрузкой в жилых, коммерческих и промышленных сетях.
- Оперативное отключение отдельных групп потребителей.
| Соответствие стандартам | ГОСТ Р 50030.3 (МЭК 60947-3) |
|---|---|
| Номинальное напряжение изоляции Ui, B | 500 |
| Номинальное напряжение Ue, B | 230/400 |
| Номинальная частота, Гц | 50/60 |
| Номинальный ток, Ie, A | 32-100 |
| Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ | 4 |
| Номинальный кратковременно выдерживаемый ток lcf | 12le, 1c |
| Номинальная наибольшая дифференциальная включающая и отключающая способность | 3le, 1.05Ue, cosȹ = 0.65 |
| Номинальная отключающая способность короткого замыкания | 20le, t=0.1c |
| Категория применения | АС-22А |
| Электрическая износостойкость | 1 500 |
| Механическая износостойкость | 8 500 |
| Степень защиты | IP20 |
| Категория загрязнения среды | 2 |
| Рабочая температура, С | -25…+40 |
| Температура хранения, С | -25…+70 |
| Сечение зажимов для медного кабеля | 1-50 мм2 |
| AWG 18-0 | |
| Cечение верхних/нижних зажимов для шины | 1-25 мм2 |
| AWG 18-3 | |
| Момент затяжки зажимов | 2.5 Н·м |
| 22 In-Ibs. |
