Описание

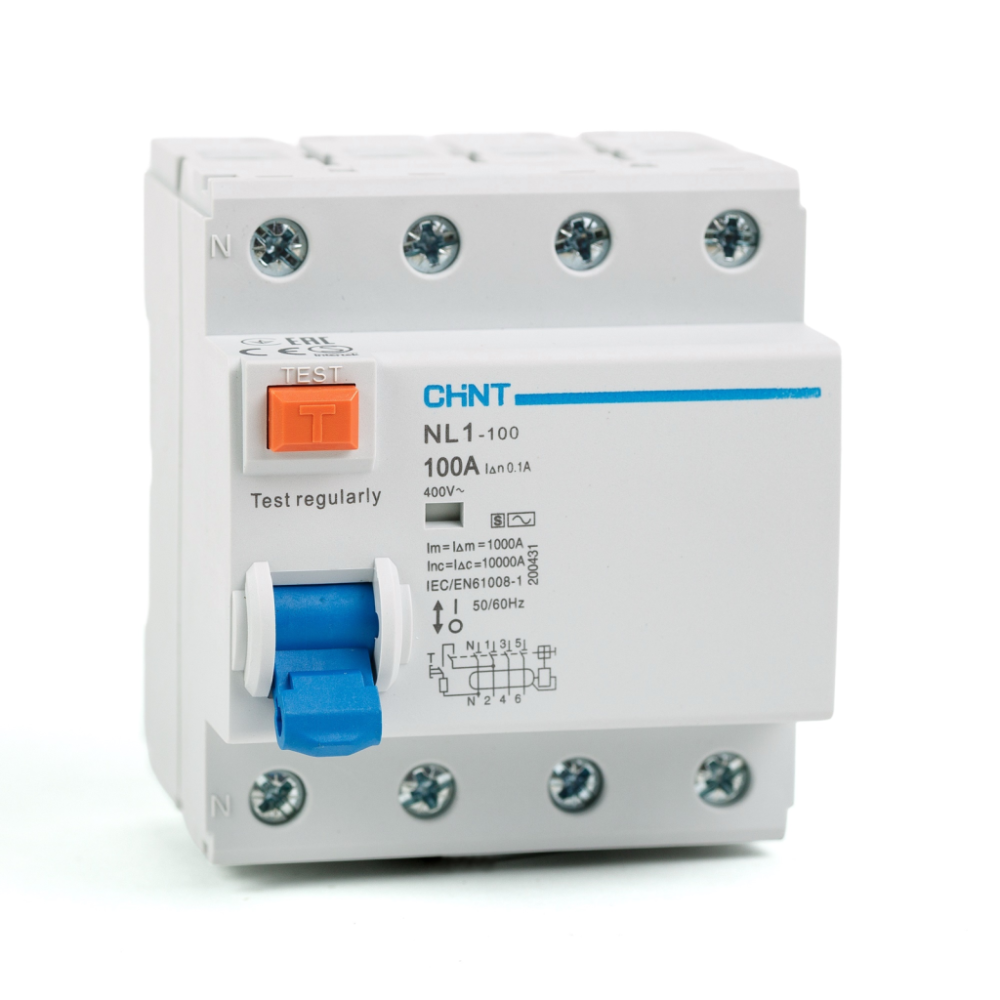

УЗО серии NL1-100, 63-100А, 10кА
Устройства защитного отключения (УЗО) серии NL1 применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 100А. Они предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания.
| Название параметра | Значение | |
|---|---|---|
| Соответствие стандартам | ГОСТ P 51326.1 (МЭК 61008-1) | |
| Номинальный ток (In), А | 16; 25; 32; 40; 63; 80; 100 | |
| Тип УЗО | AC, A, AC-G, A-G, A-SI, AC-S, A-S | |
| Номинальный отключающий дифференциальный ток (I∆n), мА | 10 (только для 1P+N; 16A, 25A, 32A); 30; 100; 300 | |
| Номинальная наибольшая дифференциальная включающая и отключающая способность (I∆m), А |
500 (In=25/40A) 630 (In=63A) 800 (In=80/100A) |
|
| Номинальный условный ток короткого замыкания (Inc/I∆c), А | 6000/10000 | |

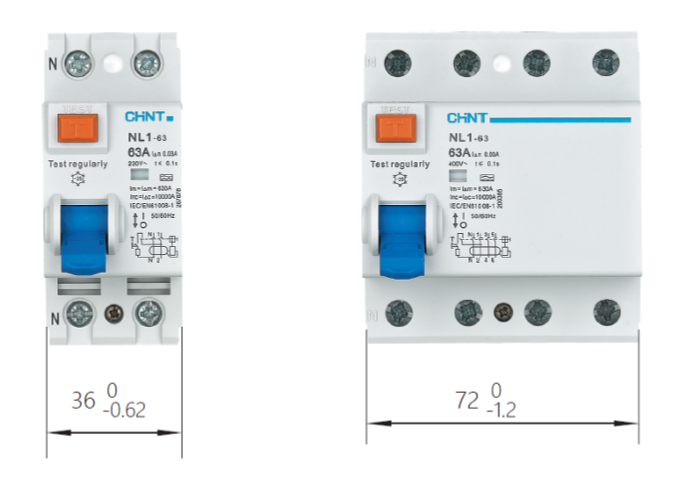

| Количество полюсов | 1P+N, 3P+N | |
| Номинальное рабочее напряжение (Ue), В | AC230B(1P+N)/AC400B(3P+N) | |
| Номинальное напряжение изоляции (Ui), В | 500 | |
| Номинальное импульсное напряжение (1,2/50) (Uimp), кВ | 4 | |
| Время отключения I∆n, c | 0,1 (тип A, AC); 0,01÷0,3 (тип G); 0,15÷0,5 (тип S) | |
| Тип устройства | Электромеханическое | |
| Номинальная частота (f), Гц | 50/60 | |
| Механическая износостойкость, циклов ВО | 2000 | |
| Электрическая износостойкость, циклов ВО | 2000 | |
| Индикатор аварийного срабатывания | Да | |
| Степень загрязнения | 2 | |

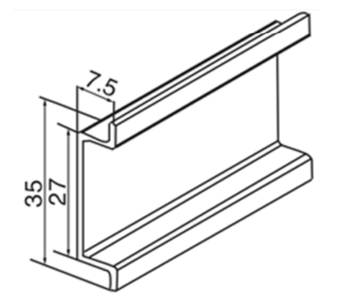

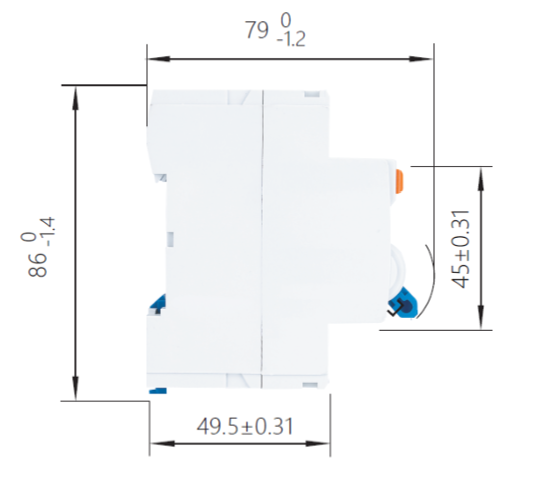

| Установка и присоединение | Установка | На DIN-рейку 35 мм |
| Сечение медного кабеля для верхних/нижних зажимов, мм2 | 4÷35 | |
| Сечение шин для верхних/нижних зажимов, мм2 | 10÷16 | |
| Момент затяжки винтов, Нм | 2,5 | |
1. Температура эксплуатации от -25° до +40 °С, среднесуточная температура не должна превышать +35 °С; температура хранения от -25°С до +70°С.
2. Степень загрязнения: 2.
3. Уклон монтажной поверхности относительно вертикальной плоскости должен быть не более 5°
4. Высота над уровнем моря: не более 2000м
5. Влажность не более 50% при максимальной температуре 40 °С. При более низкой температуре допускается более высокая относительная влажность. Например, 90% при 25°С.
|
|
Убедитесь, что номинальные параметры выключателя соответствуют реальным рабочим условиям: ▶ Параметры выключателя устанавливаются производителем, не допускается подстройка в ходе эксплуатации; ▶ Установите выключатель на Din-рейку, нажмите на фиксатор для его крепления, убедитесь, что выключатель плотно зафиксирован на Din-рейке. Для последующего снятия выключателя переведите фиксатор в нижнее положение. |
▶ Нажмите несколько раз кнопку «Тест» после подключения в цепь и подачи питания, чтобы убедиться в работе защиты.
▶ Для корректной работы устройства проверяйте его каждый месяц.
▶ При поднятии рукоятки вверх отображается индикация ON, выключатель включается. Для отключения выключателя переведите рукоятку в нижнее положение.
▶ Питание к выключателю должно подключаться сверху, отходящие линии снизу. Обратите внимание на правильность подключения и последовательность чередования фаз. Введите проводники в отверстия зажимов и затяните болты, убедитесь, что проводник надежно зафиксирован. Не допускайте открытых токоведущих частей, выступающих из зажима.
