Описание

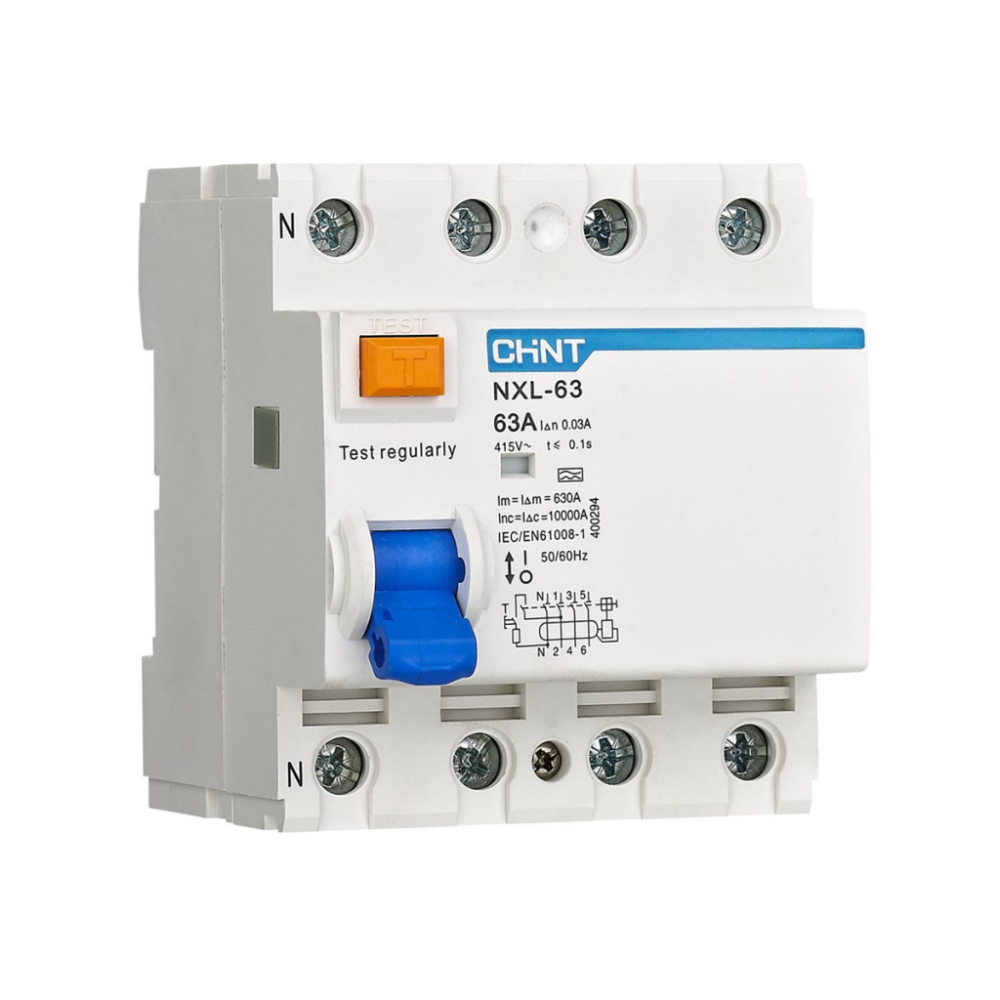

Устройства защитного отключения NXL-63, 16-63А, 6-10кА (УЗО)
Устройства защитного отключения (УЗО) серии NXL-63 применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 63 А. Они предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания.
| Название параметра | Значение | |
|---|---|---|
| Соответствие стандартам | ГОСТ P 51326.1 (МЭК 61008-1) | |
| Номинальный ток (In), А | 16; 25; 32; 40; 63 | |
| Тип УЗО | AC, A | |
| Номинальный отключающий дифференциальный ток (I∆n), мА | 10 (только для 1P+N; 16A, 25A); 30; 100; 300 | |
| Номинальная наибольшая дифференциальная включающая и отключающая способность (I∆m), А | 500 (In=16A/25А/32А/40А); 630 (In=63A) | |
| Номинальный условный ток короткого замыкания (Inc/I∆c), А | 6000/10000 | |
| Количество полюсов | 1P+N, 3P+N | |
| Номинальное рабочее напряжение (Ue), В | AC230B(1P+N)/AC400B(3P+N) | |
| Номинальное напряжение изоляции (Ui), В | 500 | |
| Номинальное импульсное напряжение (1,2/50) (Uimp), кВ | 4 | |
| Время отключения I∆n, c | ≤ 0,1 | |
| Тип устройства | Электромеханическое | |
| Номинальная частота (f), Гц | 50/60 | |
| Механическая износостойкость, циклов ВО | 2000 | |
| Электрическая износостойкость, циклов ВО | 2000 | |

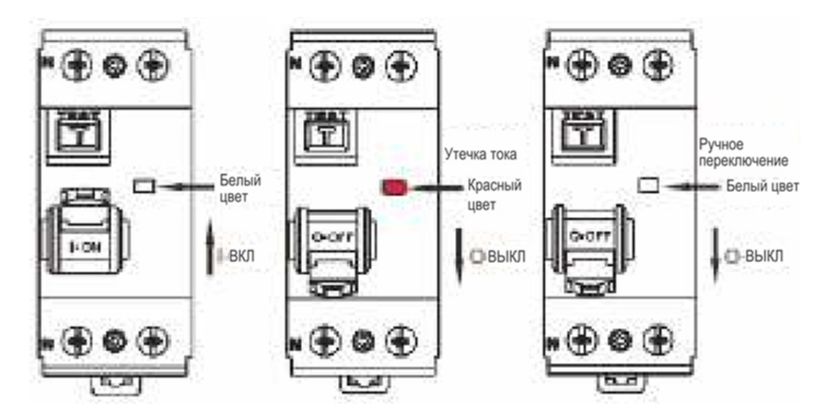

| Индикатор аварийного срабатывания | Да | |
| Степень загрязнения | 2 | |

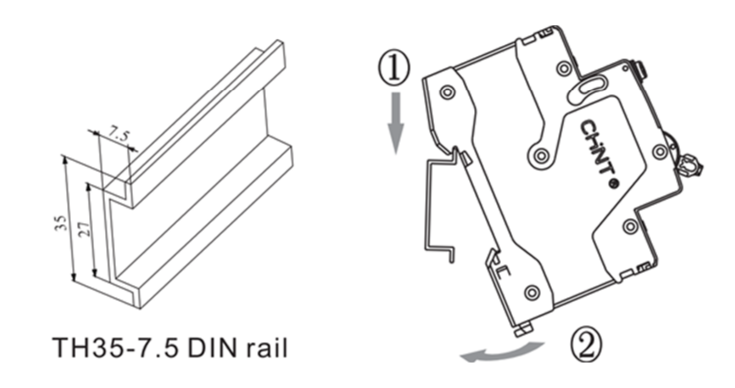

| Установка и присоединение | Установка | На DIN-рейку 35 мм |
| Сечение медного кабеля для верхних/нижних зажимов, мм2 | 4÷35 | |
| Сечение шин для верхних/нижних зажимов, мм2 | 10÷16 | |

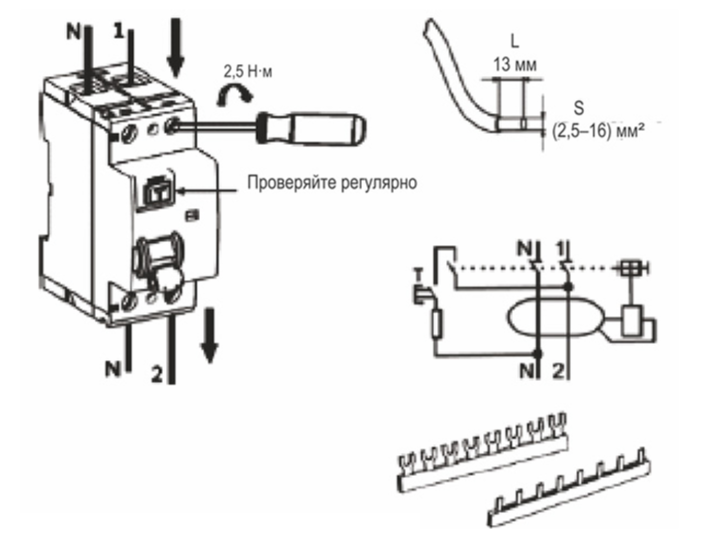

| Момент затяжки винтов, Нм | 2,5 | |
1. Температура эксплуатации от -25° до +40 °С, среднесуточная температура не должна превышать +35 °С; температура хранения от -25°С до +70°С.
2. Степень загрязнения: 2.
3. Уклон монтажной поверхности относительно вертикальной плоскости должен быть не более 5°
Перед включением питания проверьте правильность электромонтажа. Особое внимание обратите на то, чтобы входная сторона была подключена к источнику питания, а выходная сторона к нагрузке. Также проверьте работоспособность рычага переключения.
