Реле контроля фаз XJ3-D AC380V
Много
Нашли дешевле?
XJ3-D
X
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

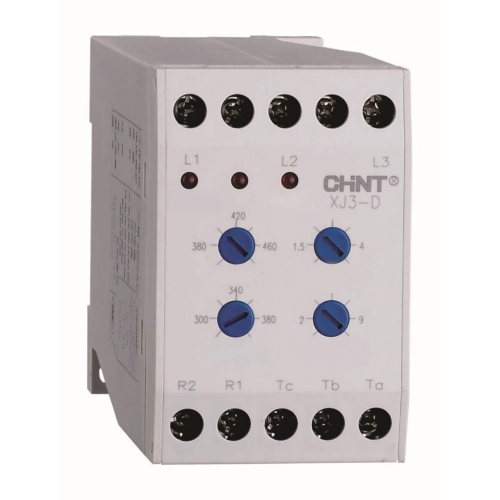

Реле контроля фаз XJ3-D
- Реле контроля фаз XJ3-D предназначено для защиты электродвигателей и электроустановок, подключенных к трехфазной сети в случаях обрыва фазы, нарушение чередования фаз, перенапряжения, падения напряжения.
- При подаче на реле контроля фаз трехфазного напряжения, если напряжение в пределах нормы и соблюден порядок чередования фаз, то контакты реле Тс и Та замыкаются, и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций замыкаются контакты Тс и Ть, и контактор отключается. А также загорается индикатор, указывающий на причину срабатывания реле.
|
Технические характеристики |
|
|
Напряжение питания, В |
380 |
|
Диапазон настройки контроля перенапряжения, В |
380-460 |
|
Диапазон настройки контроля падения напряжения, В |
300-380 |
|
Диапазон времени задержки на включение при перенапряжении, с |
1,5-4 |
|
Диапазон времени задержки на включение при падении напряжения, с |
2-9 |
|
Время срабатывания реле при обрыве фазы, не более, с |
2 |
|
Номинальный ток контактов, А |
3 |
|
Количество переключающих контактов |
1 |
|
Потребляемая мощность, не более, Вт |
≤1 |
|
Электрическая износостойкость, циклов В-О, не менее |
100 000 |
|
Механическая износостойкость, циклов В-О, не менее |
1 000 000 |
|
Условие эксплуатации |
УХЛ4 |
|
Схемы подключения |

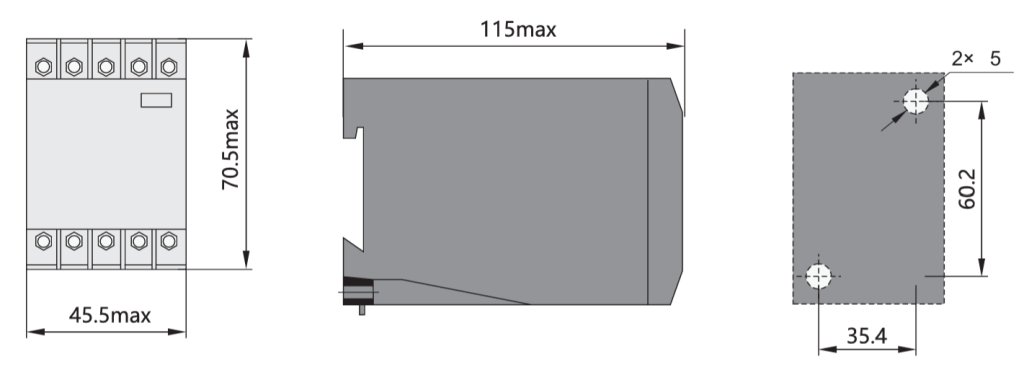

Габаритные и установочные размеры , мм |
|
|
|
