Описание

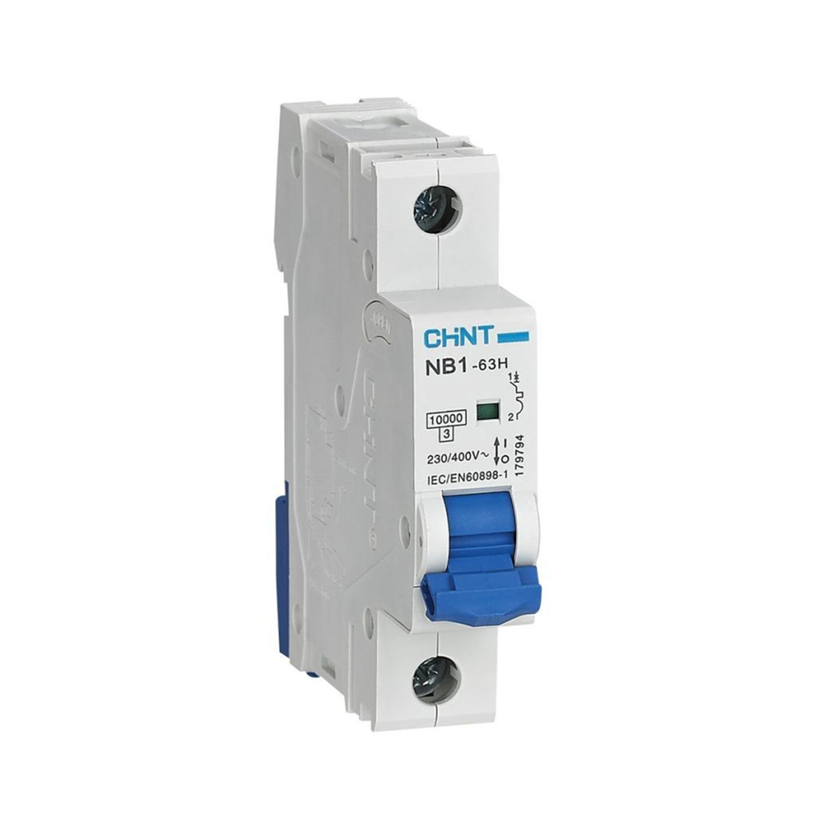

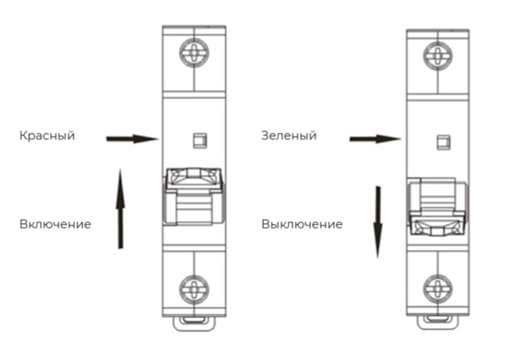

Автоматический выключатель серии NB1-63, 1-63А, 6кА
- Автоматические выключатели предназначены для защиты распределительных и групповых цепей от перегрузок и токов короткого замыкания. Применяются во вводно-распределительных щитах жилых и административных зданий, а также в промышленности.
- Выключатели имеют три типа характеристики срабатывания от тока короткого замыкания и различные области применения:
- Кривая В 3-5 ln - Защита цепей от перегрузок и коротких замыканий, защита протяженных кабелей систем электроснабжения с системами заземления TN и IT.
- Кривая С 5-10 ln - Защита цепей от перегрузок и коротких замыканий, защита резистивных и индуктивных нагрузок с низким импульсным током.
- Кривая D 10-14 ln - Защита цепей от перегрузок и коротких замыканий, защита нагрузки с высокими импульсными токами при включении нагрузки (низковольтные трансформаторы, лампы-разрядники).
|
Основные характеристики |
|
|
Соответствие стандартам |
ГОСТ Р 50345 (МЭК 60898-1) |
|
номинальное напряжение изоляции Ui, В |
500 |
|
номинальное напряжение Ue, В |
230/400 |
|
номинальная частота, Гц |
50/60 |
|
номинальный ток In, А |
1- 63 |
|
характеристики срабатывания электромагнитного расцепителя |
B, C, D |
|
номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ |
4 |
|
номинальная отключающая способность, кА |
6,10 |
|
электрическая износостойкость |
4 000 |
|
механическая износостойкость |
20 000 |
|
степень защиты |
IP20 |
|
категория загрязнения среды |
2 |
|
рабочая температура，℃ |
25... +40 |
|
температура хранения，℃ |
-25... +70 |
|
Присоединение |
|
|
сечение зажимов для медного кабеля |
1-25 мм2 |
|
AWG 18-4 |
|
|
сечение верхних/нижних зажимов для шины |
1-10 мм2 |
|
AWG 18-8 |
|
|
момент затяжки зажимов |
2.5 Н.м |
|
22 In-Ibs. |
|
|
Характеристики отключения |
||
|
|
|
|
|
ГОСТ P 50345 AC тип B |
ГОСТ P 50345 AC тип C |
ГОСТ 50345 P AC тип D |
|
Температурная зависимость |
||||||||||||
|
Номинальный ток In (А) |
Температура |
|||||||||||
|
-35℃ |
-30℃ |
-20℃ |
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
60℃ |
70℃ |
|
|
1 |
1.30 |
1.26 |
1.23 |
1.19 |
1.15 |
1.11 |
1.05 |
1.00 |
0.96 |
0.93 |
0.88 |
0.83 |
|
2 |
2.60 |
2.52 |
2.46 |
2.38 |
2.28 |
2.20 |
2.08 |
2.00 |
1.92 |
1.86 |
1.76 |
1.66 |
|
3 |
3.90 |
3.78 |
3.69 |
3.57 |
3.42 |
3.30 |
3.12 |
3.00 |
2.88 |
2.79 |
2.64 |
2.49 |
|
4 |
5.20 |
5.04 |
4.92 |
4.76 |
4.56 |
4.40 |
4.16 |
4.00 |
3.84 |
3.76 |
3.52 |
3.32 |
|
6 |
7.80 |
7.56 |
7.38 |
7.14 |
6.84 |
6.60 |
6.24 |
6.00 |
5.76 |
5.64 |
5.28 |
4.98 |
|
10 |
13.20 |
12.70 |
12.50 |
12.00 |
11.50 |
11.10 |
10.60 |
10.00 |
9.60 |
9.30 |
8.90 |
8.40 |
|
16 |
21.12 |
20.48 |
20.00 |
19.20 |
18.40 |
17.76 |
16.96 |
16.00 |
15.36 |
14.88 |
14.24 |
13.44 |
|
20 |
26.40 |
25.60 |
25.00 |
24.00 |
23.00 |
22.20 |
21.20 |
20.00 |
19.20 |
18.60 |
17.80 |
16.8 |
|
25 |
33.00 |
32.00 |
31.25 |
30.00 |
28.75 |
27.75 |
26.50 |
25.00 |
24.00 |
23.25 |
22.25 |
21.00 |
|
32 |
42.56 |
41.28 |
40.00 |
38.72 |
37.12 |
35.52 |
33.92 |
32.00 |
30.72 |
29.76 |
28.16 |
26.88 |
|
40 |
53.20 |
51.20 |
50.00 |
48.00 |
46.40 |
44.80 |
42.40 |
40.00 |
38.40 |
37.20 |
35.60 |
33.6 |
|
50 |
67.00 |
65.50 |
63.00 |
60.50 |
58.00 |
56.00 |
53.00 |
50.00 |
48.00 |
46.50 |
44.00 |
41.50 |
|
63 |
83.79 |
81.90 |
80.01 |
76.86 |
73.71 |
70.56 |
66.78 |
63.00 |
60.48 |
58.90 |
55.44 |
52.29 |
|

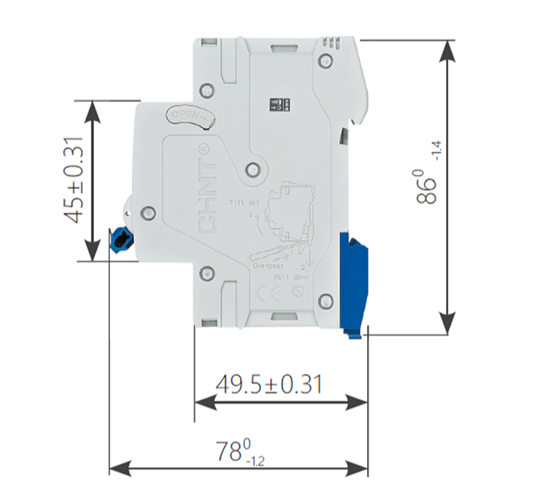

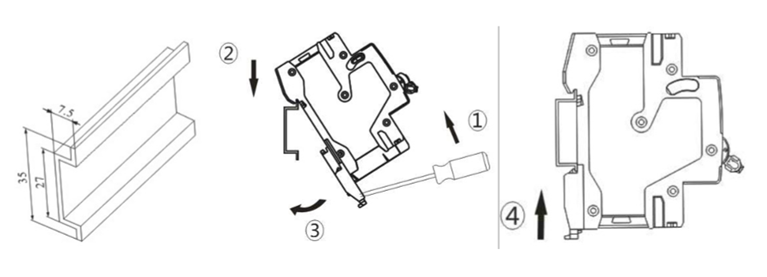

Габаритные и установочные размеры , мм |
|
|
